光的折射[上学期]

(共17张PPT)

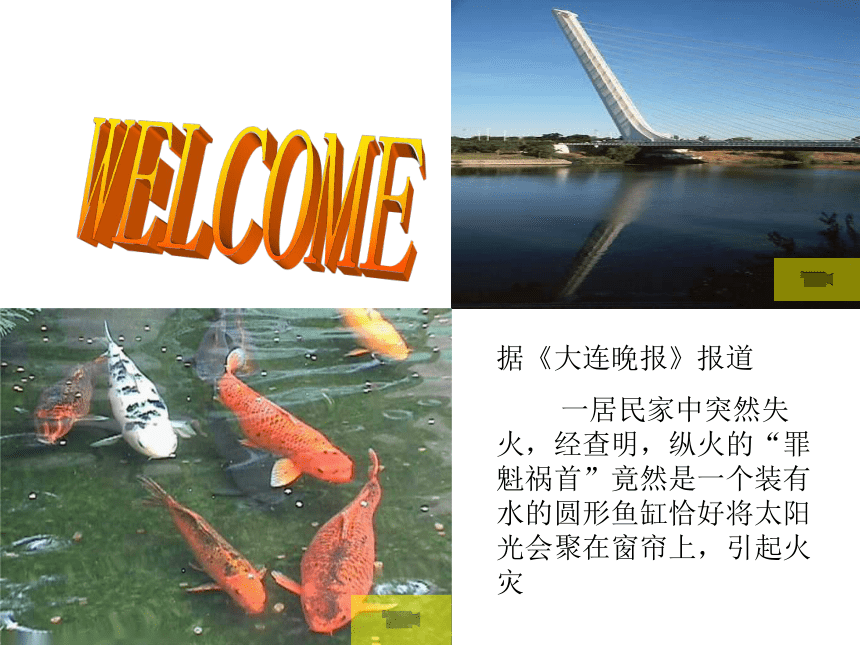

据《大连晚报》报道
一居民家中突然失火，经查明，纵火的“罪魁祸首”竟然是一个装有水的圆形鱼缸恰好将太阳光会聚在窗帘上，引起火灾

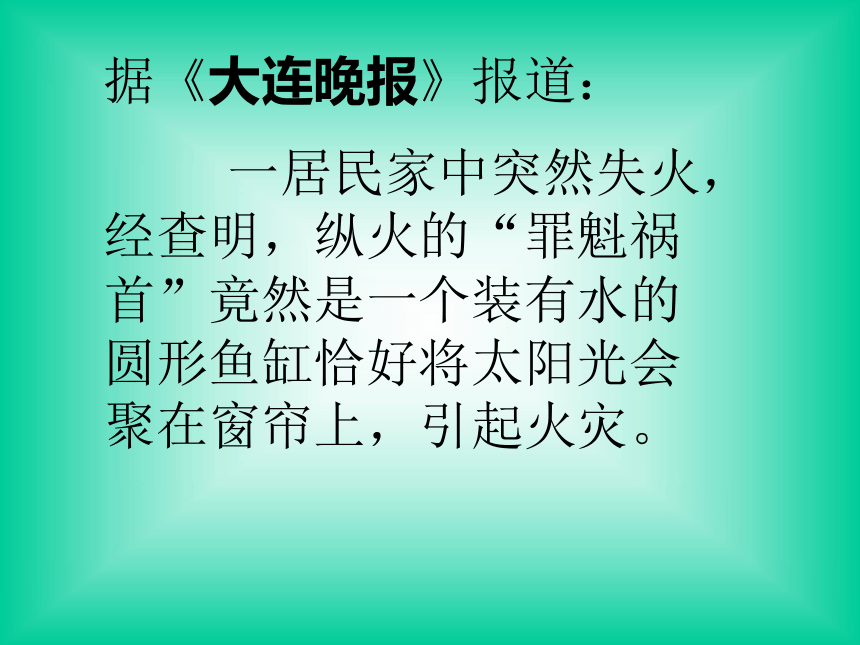

据《大连晚报》报道：
一居民家中突然失火，经查明，纵火的“罪魁祸首”竟然是一个装有水的圆形鱼缸恰好将太阳光会聚在窗帘上，引起火灾。

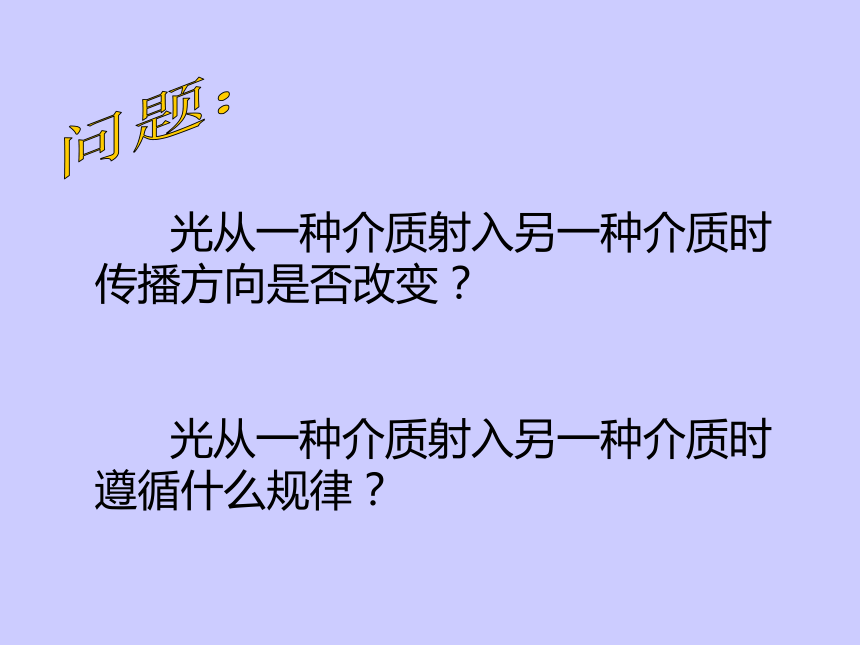

光从一种介质射入另一种介质时传播方向是否改变？
光从一种介质射入另一种介质时遵循什么规律？

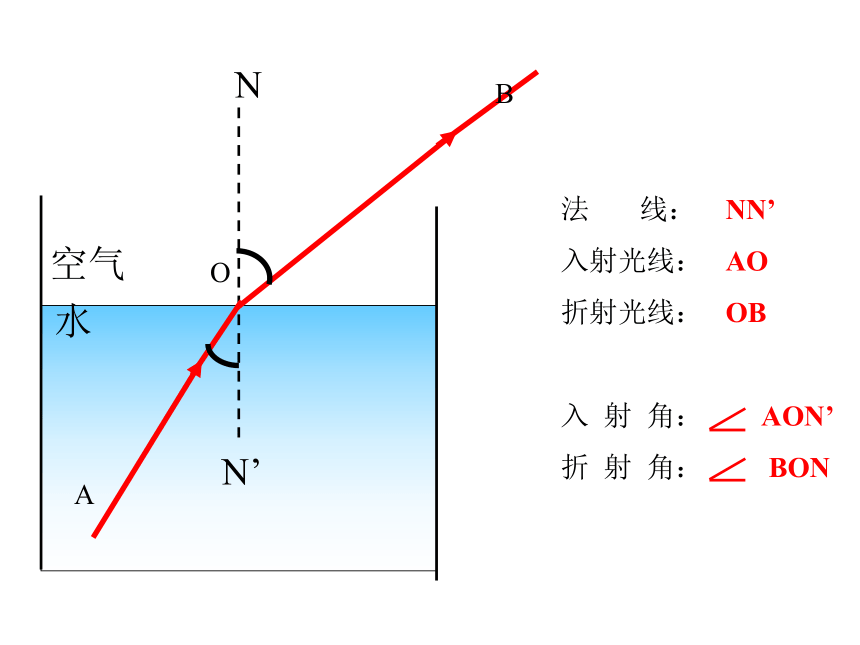

水
空气
N
N’
O
A
B
法 线： NN’
入射光线： AO
折射光线： OB
入 射 角： AON’
折 射 角： BON

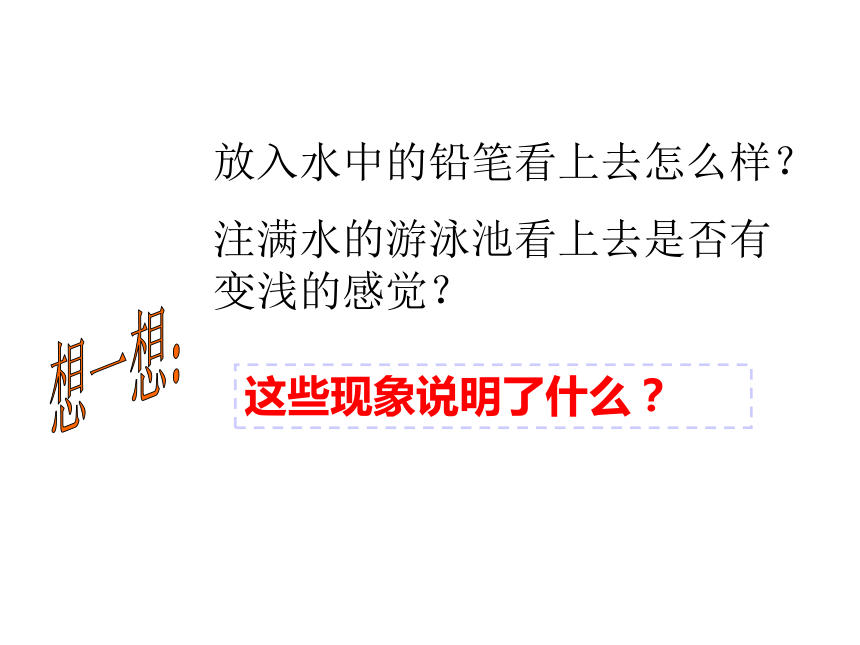

放入水中的铅笔看上去怎么样？
注满水的游泳池看上去是否有变浅的感觉？
这些现象说明了什么？
光由一种介质 射入另一种介质时传播方向一般会发生改变的现象。
斜
空气
N
N’
O
A
B
水
法 线： NN’
入射光线： AO
折射光线： OB
入 射 角： AON’
折 射 角： BON
光反射时
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
折射
折射
折射
折射
对比与思考
水
水
空气
空气
玻璃
玻璃
空气
空气
光从空气斜射入水或玻璃中时，折射角 入射角。
水
空气
光从水或玻璃中斜射入空气中时，折射角 入射角。
小于
大于
折射角随入射角的增大而 。垂直入射方向 。
增大
不变
空气
玻璃
折射角与入射角的大小关系
根据光速
空气
水
A
N
O
C
A
O
N
C
放入水中的铅笔看上去为什么向上偏折？
P
P’
1、将一束光斜射到杯子底部，缓慢向杯里倒水，光斑将向哪个方向移动？如何解释这一现象？
2、将一枚硬币放入不透明杯子底部，你向后退到恰好不能看见硬币为止，另一同学缓慢向杯中到水，发生什么现象？你能解释其中的道理吗？
3、通过装水的透明杯子看天棚上的灯，看上去位置有没有变化？
带着问题与方案走进实验
让合作与思考伴随着实验
带着结论与成就感结束实验
小结：
知识：
方法：
实验探究
1、折射光线、入射光线和法线在同一平面内；
2、折射 光线和入射光线分别位于法线两侧；
3.a.光从空气斜射入水或玻璃中时，折射角小于入射角。
b.光从水或玻璃中斜射入空气中时，折射角 大于入射角。
c.折射角随入射角的增大而增大。垂直入射方向 不便 。
折射规律
作业：
1、从不同角度观察教学楼一楼大厅鱼缸中的鱼，
解释观察到的现象。
2、观察并收集生活中跟光的折射有关的现象。
E
N
D
