科学探究：杠杆的平衡条件

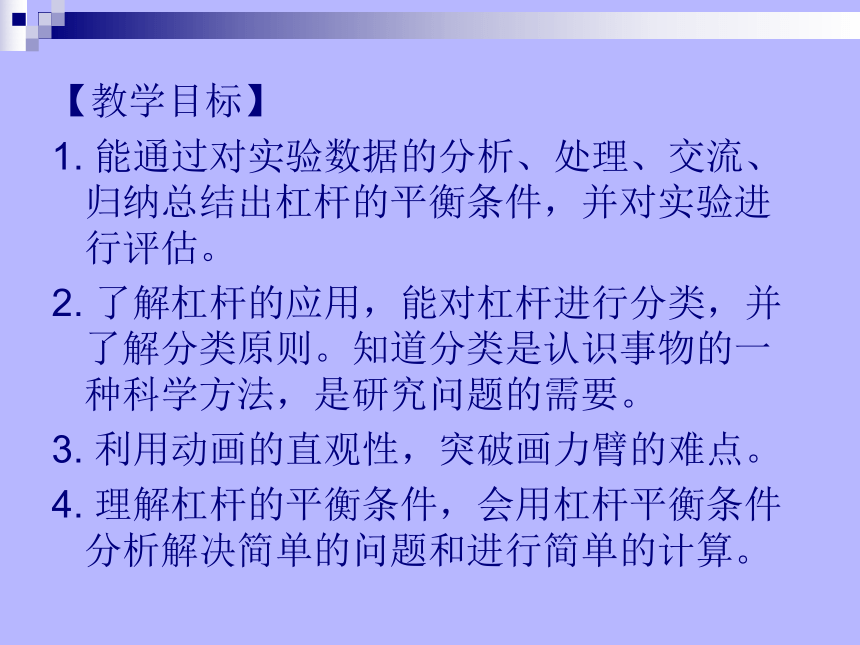

课件33张PPT。第一节 科学探究 杠杆的平衡条件（第3课时）第九章　机械与人重庆广益中学　魏光建【教学目标】
1. 能通过对实验数据的分析、处理、交流、归纳总结出杠杆的平衡条件，并对实验进行评估。
2. 了解杠杆的应用，能对杠杆进行分类，并了解分类原则。知道分类是认识事物的一种科学方法，是研究问题的需要。
3. 利用动画的直观性，突破画力臂的难点。

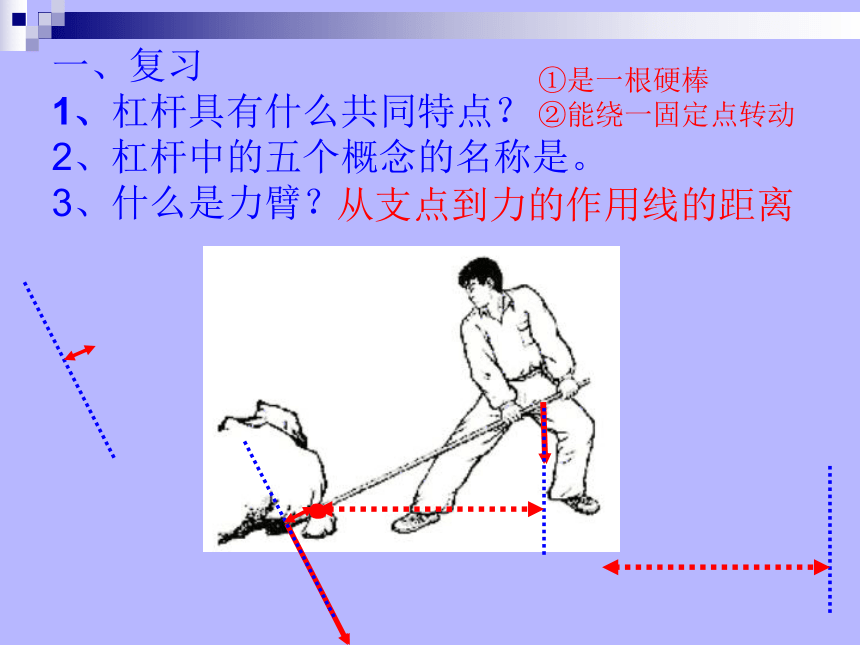

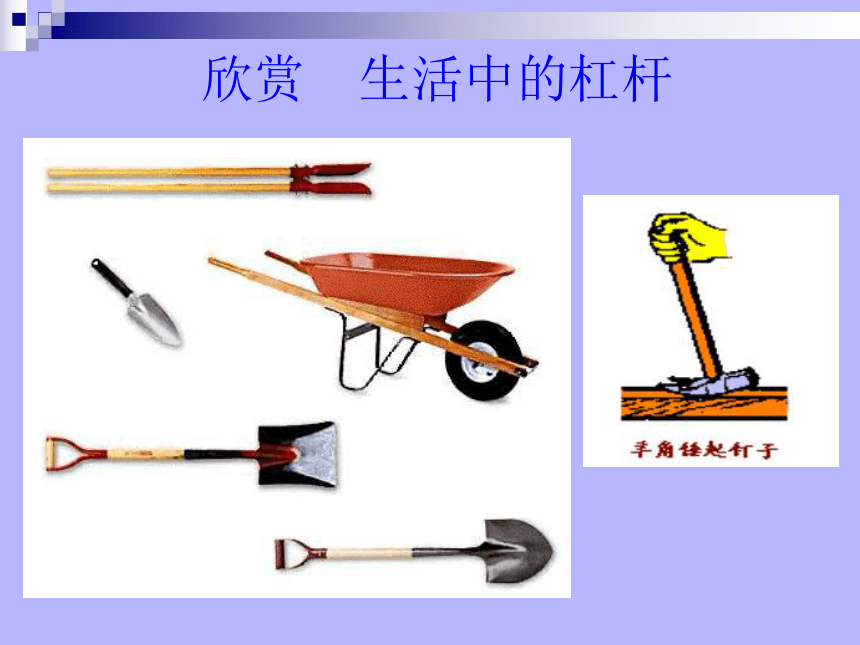

4. 理解杠杆的平衡条件，会用杠杆平衡条件分析解决简单的问题和进行简单的计算。欣赏　生活中的杠杆一、复习1、杠杆具有什么共同特点？2、杠杆中的五个概念的名称是。3、什么是力臂？从支点到力的作用线的距离 ①是一根硬棒? ②能绕一固定点转动二、科学探究：杠杆的平衡条件

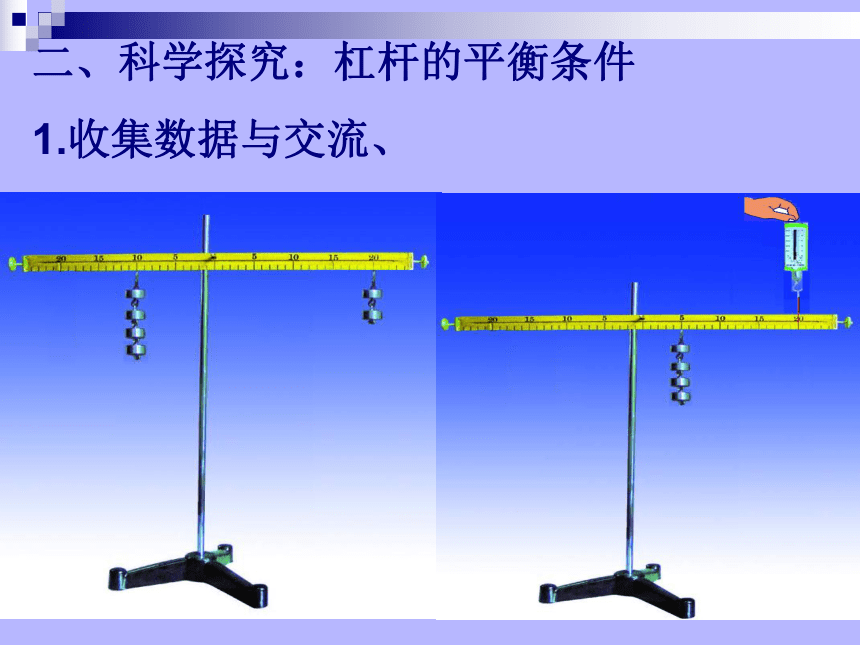

1.收集数据与交流、

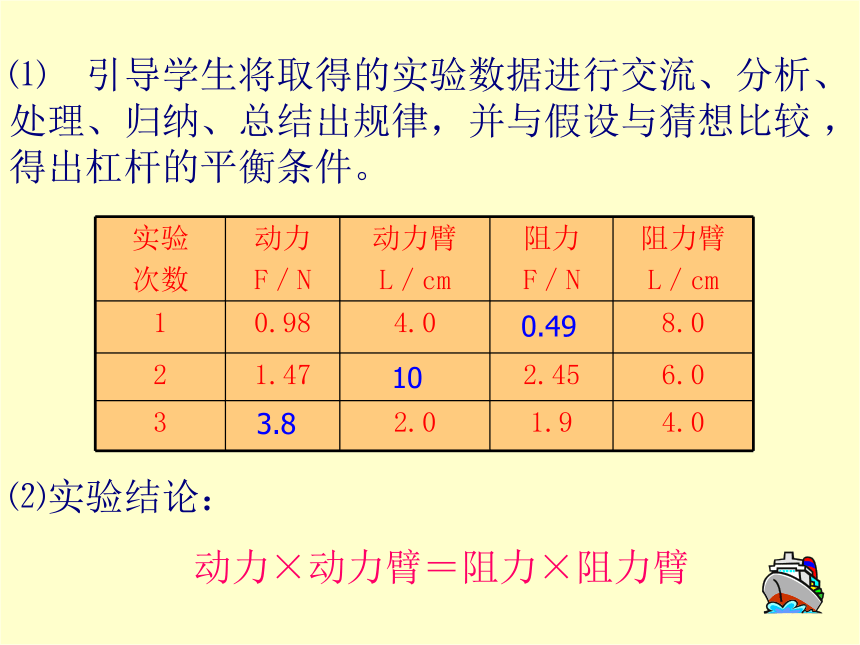

⑴　引导学生将取得的实验数据进行交流、分析、处理、归纳、总结出规律，并与假设与猜想比较 ，得出杠杆的平衡条件。

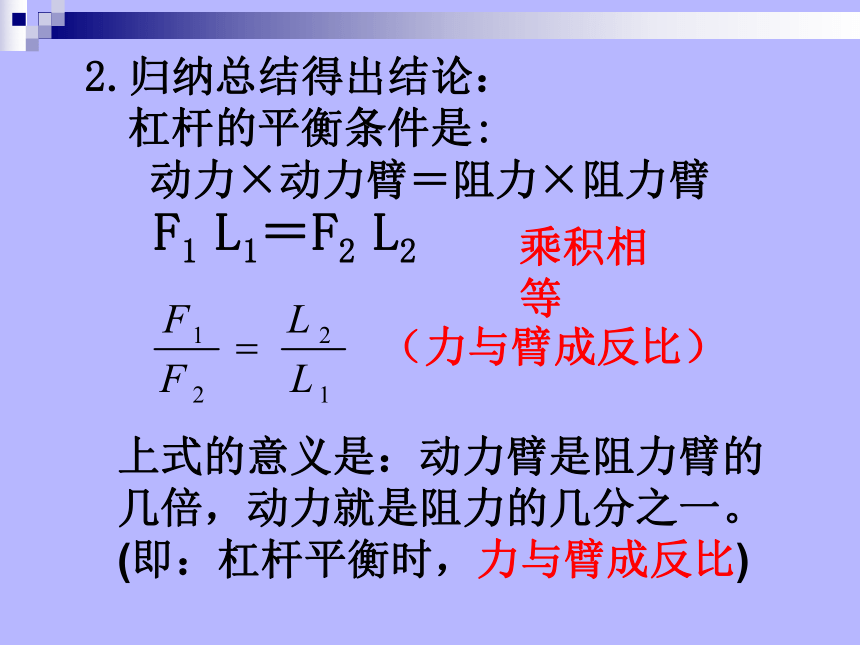

⑵实验结论：0.49103.8动力×动力臂＝阻力×阻力臂2.归纳总结得出结论：
　杠杆的平衡条件是:
　 动力×动力臂＝阻力×阻力臂F1 L1＝F2 L2上式的意义是：动力臂是阻力臂的几倍，动力就是阻力的几分之一。

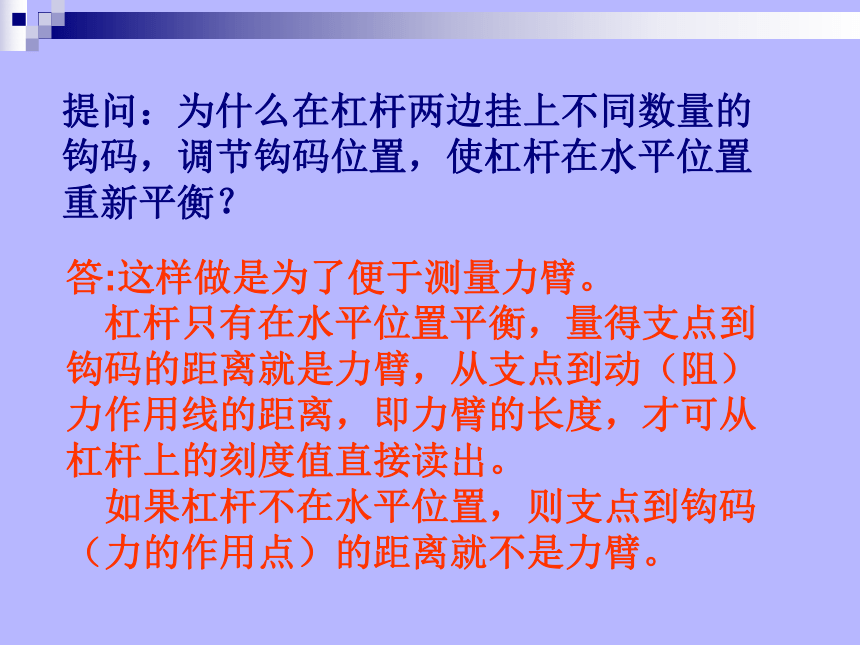

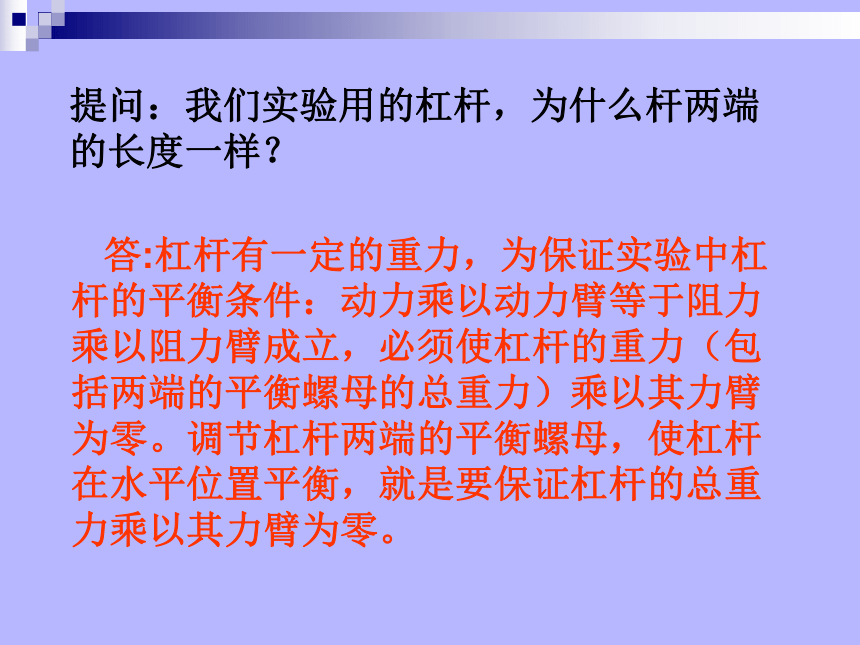

(即：杠杆平衡时，力与臂成反比) （力与臂成反比）乘积相等提问：我们实验用的杠杆，为什么杆两端的长度一样？答:杠杆有一定的重力，为保证实验中杠杆的平衡条件：动力乘以动力臂等于阻力乘以阻力臂成立，必须使杠杆的重力（包括两端的平衡螺母的总重力）乘以其力臂为零。调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，就是要保证杠杆的总重力乘以其力臂为零。提问：为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？答:这样做是为了便于测量力臂。
　杠杆只有在水平位置平衡，量得支点到钩码的距离就是力臂，从支点到动（阻）力作用线的距离，即力臂的长度，才可从杠杆上的刻度值直接读出。
　如果杠杆不在水平位置，则支点到钩码（力的作用点）的距离就不是力臂。3.评估：
实验过程是否合理。
结论是否正确。
实验是否顺利，有哪些不足。
有新的问题发现吗？
你在实验中遇到了哪些意想不到的问题。
有改进的方案及建议吗？
结果与假设猜想相符合吗？其原有是误差还是错误。 (1)动力臂＞阻力臂 F动＜F阻　省力杠杆　但要费距离(2)动力臂＝阻力臂　F动＝F阻 等臂杠杆 (3)动力臂＜阻力臂　F动＞F阻 费力杠杆 但省距离三、杠杆的分类:四、我国古代的杠杆应用衡器：天平和杆秤五、讲与练1.画力臂
方法：一点二线三距离2.实验中，你这样做了吗？得到什么结果？是什么道理？400N3.画力臂，再根据已知求动力？4.下列实物中：
天平、钢丝、镊子、切纸刀、钓鱼杆、铁铲、开刀（开酒瓶用）、启子，各属哪类杠杆：
省力杠杆 费力杠杆 等臂杠杆天平钢丝钳镊子切纸刀钓鱼杆铁铲开刀启子典型示例题5： 如图所示，轻质杠杆一端因水平方向力F作用而被逐步抬起，在此过程中F的大小及力臂变化是 （ 　）
A．变大、变大 B．变大、变小
C．变小、变大 D．变小、变小典型示例6：
如图所示，小名同学觉得按住木棒的力好大，好幸苦。你认为他应该怎样改变位置会舒服些？请讲出你的理由。答案：
将肩膀向袋子靠近点，因为阻力臂减小，动力就会减小。B典型示例题7： 如图所示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。则四个力大小说法正确的是（ ）

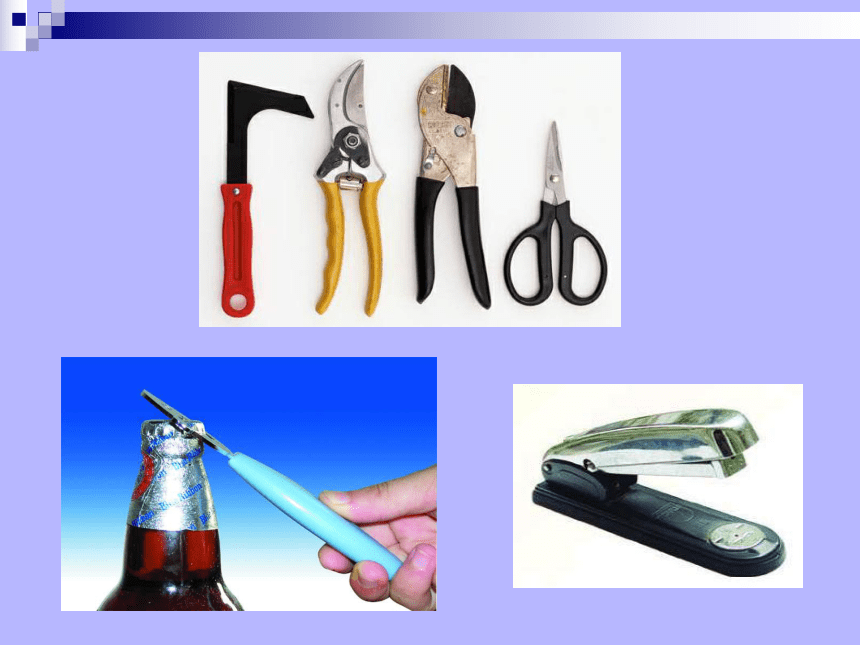

A．F2最小 B．F4最小　C．F1最小 　 D．F3最小F38．下图是一种常见活塞式抽水机的示意图，在图中画出手柄所受动力F1的力臂和阻力。F29.两种剪刀，正常使用时属于省力杠杆
的是 剪刀，但是费 。生活中的剪刀小　结
1.杠杆的平衡条件是:
　 动力×动力臂＝阻力×阻力臂
　 F1 L1＝F2 L2
2.杠杆分三类：
　省力杠杆、费力杠杆、等臂杠杆
3.学习掌握一些基本的学习方法：科学抽象的方法，实验探究的方法，分类的方法，比较法等
4.理解力臂的概念，会（找）画力臂思考题：
你能说出“小小称砣能压千斤”的道理吗?后面的备用图提供选用一人用手拔钉在木板上的钉子，拔不动，提问：结合你生活中观察，谁能想办法拔出钉子？（旁边放了许多工具，例如老虎钳、剪刀、羊角锤等等）
