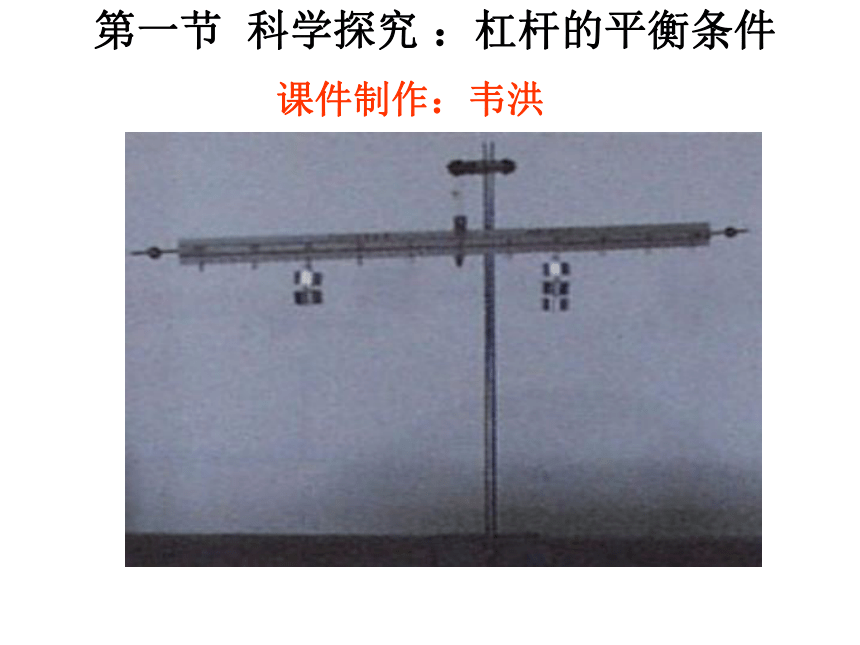

第一节 科学探究：杠杆的平衡条件

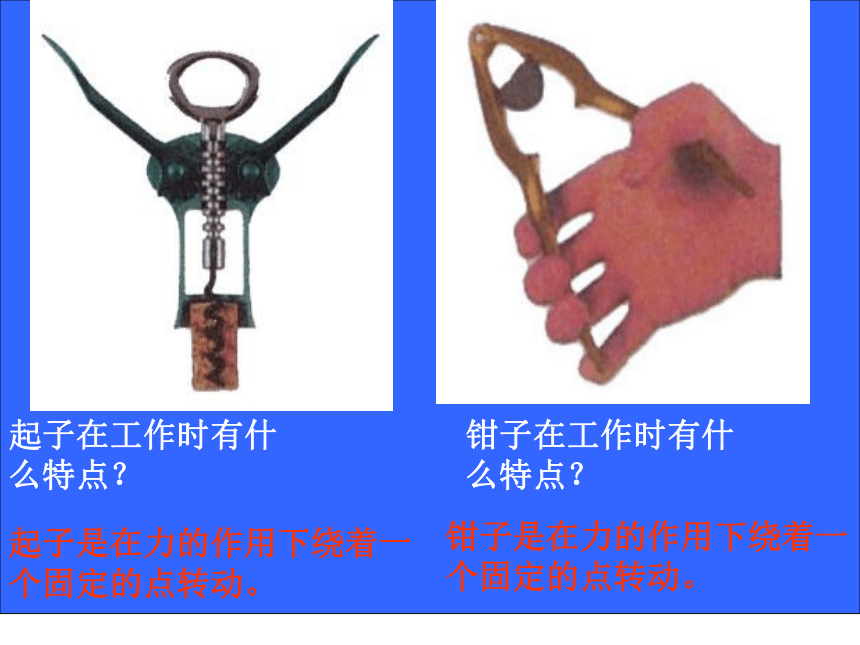

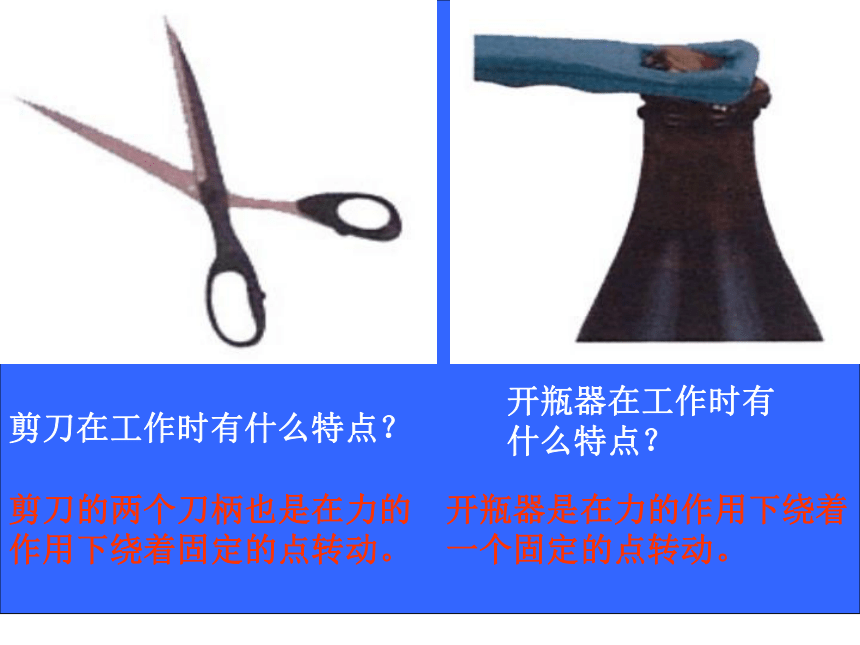

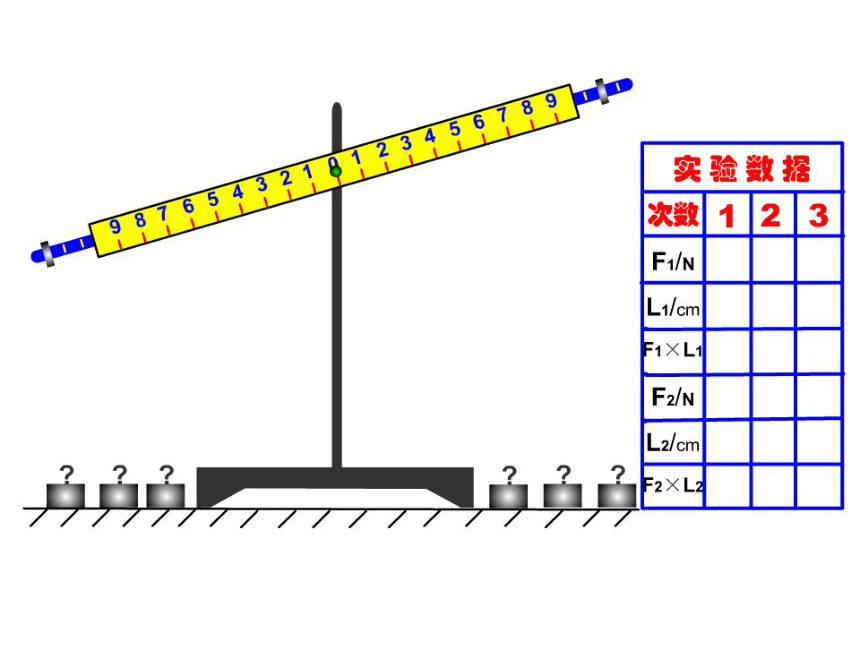

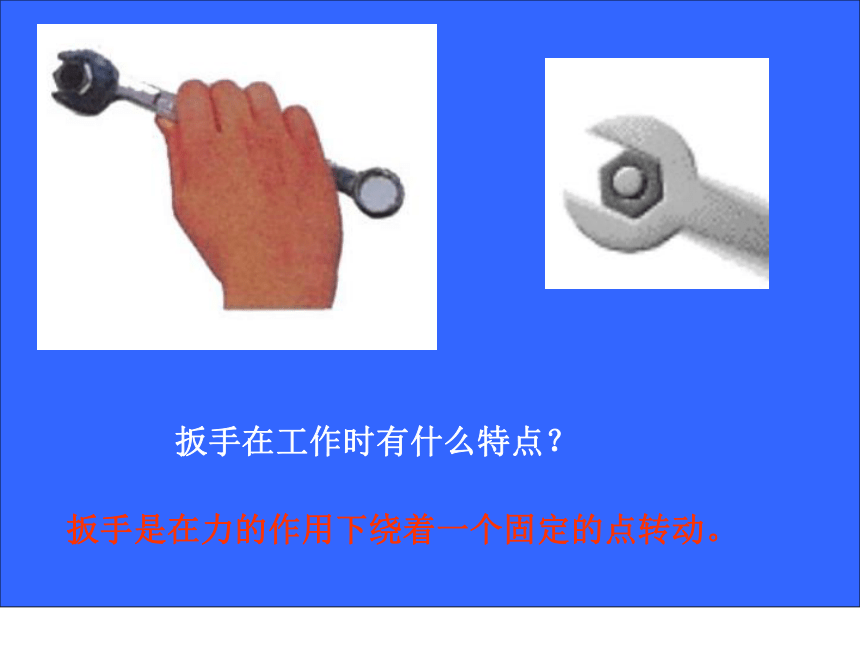

课件22张PPT。第一节 科学探究 ：杠杆的平衡条件课件制作：韦洪剪刀在工作时有什么特点？剪刀的两个刀柄也是在力的作用下绕着固定的点转动。开瓶器在工作时有什么特点？开瓶器是在力的作用下绕着一个固定的点转动。起子在工作时有什么特点？起子是在力的作用下绕着一个固定的点转动。钳子在工作时有什么特点？钳子是在力的作用下绕着一个固定的点转动。扳手在工作时有什么特点？扳手是在力的作用下绕着一个固定的点转动。在生产生活实际中,你还能举出哪些杠杆应用的实例？当杠杆在动力和阻力的作用下静止时,我们就说杠杆平衡了对于杠杆平衡，你们想想有什么问题？或你们想知道什么？生甲：杠杆平衡时，动力、动力臂和阻力、阻力臂存在什么关系？生乙：杠杆平衡的条件是什么？你们的猜想是什么？你们准备如何制定计划内与设计实验？杠杆平衡的条件：动力×动力臂=阻力×阻力臂F1L1=F2L2或杠杆的分类我国古代的杠杆我国古代的天平春（采自古书《天工开物》） 例1、如图，画出F1和F2的力臂。F1F2L1L2例2、如图是用长木棒撬大石块的示意图，当小石块垫在O点，在A点用竖直向下的力F1压长木棒时，大石块未撬动，若移动垫着的小石块离大石块 点（填“近”或“远”），且用力的方向（力的大小不变）改为图中 方向，则有利于撬动大石块。OF1F3F2A近F2例3、如图AOB是一弯曲杠杆，可以绕固定点O转动。在B点挂一重物，为了使杠杆在图示位置平衡，若在A点施加一个力并要这个力最小，自爱图中画出这个力的示意图。BOAGF练习一1、在天平、独轮手推车、镊子、钢丝钳中，属于费力杠杆的有 ；属于等臂杠杆的有 。2、如图所示的杠杆，重力不计，O为支点，AO=0.3m，当在A点悬吊一重为5N的物体，绳子拉力F=3N时，杠杆在水平位置平衡，在图中画出拉力F的力臂L2，力臂L2为 。OCFAB镊子天平0.5mL2练习二3、图中所画力臂正确的是 （ ）GOFAGGGOOOFFBCDLLLLD 作业：P156页1、2、3、4、5、6再见
