四、光的折射

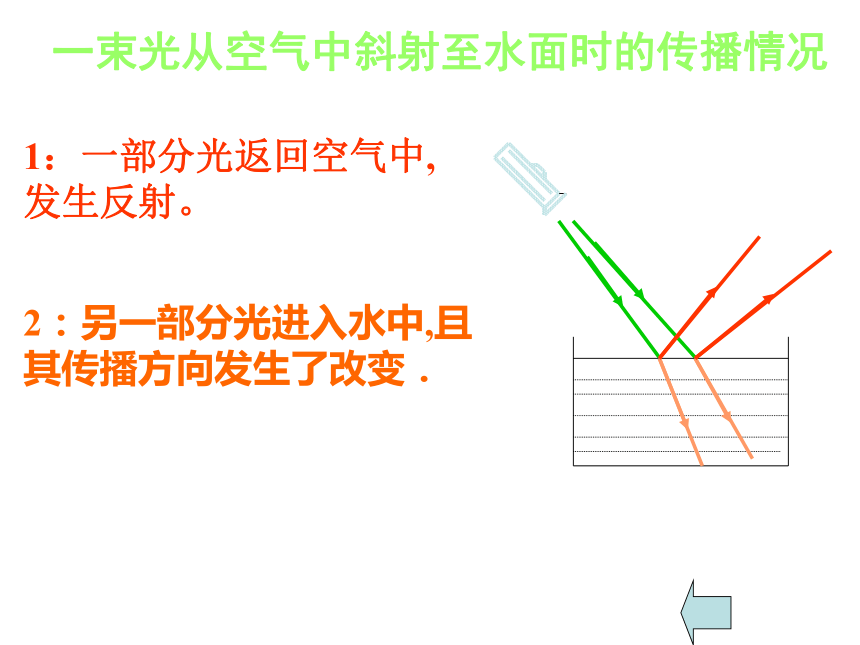

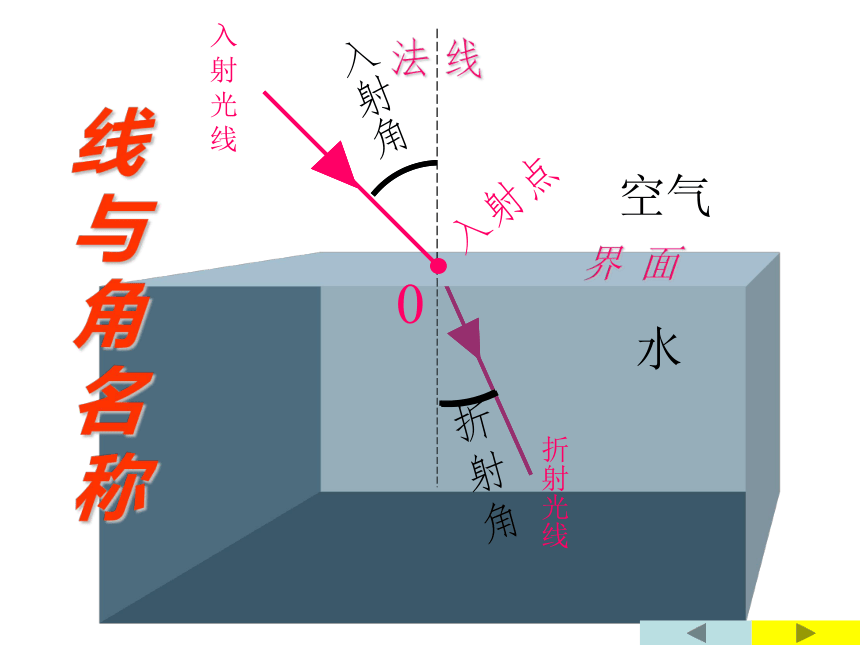

课件28张PPT。四 光的折射铁乡牧校 杨福杰汤姆大叔漫画系列提出问题：当光从一种介质进入另一种介质时传播方向会如何变化？猜想：实验探究：一束光从空气中斜射至水面时的传播情况1：一部分光返回空气中,发生反射。2：另一部分光进入水中,且其传播方向发生了改变．一、光的折射 光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象,叫做光的折射。 光的折射规律二 、实验探究入射光线线与角名称折射光线入射角折射角法 线入射点0界 面水空气研究光从空气射向水或玻璃中的折射规律：PQ是空气和水的分界面，O点是一束光的入射点，AO是入射光线，OC是进入水中的传播的折射光线角1是入射角角2是折射角NN/是过O点的法线改变入射角角1的大小，观察折射角角2随入射角的变化情况：入射角增大时，折射角也增大让光线垂直射向水面，进入水中的光线方向怎样呢？光垂直射到水的表面时，在水中的传播方向不变1、折射光线、入射光线和法线在同一平面内
2、折射光线和入射光线分居法线两侧
3、当光从空气斜射入水或其他介质中时，折
射角小于入射角；折射光线偏向法线当光从水或其他介质斜射入空气中时，折射角大于入射角
光的折射规律当光线垂直射向介质表面时，传播方向不
改变
折射角随入射角的改变而改变。入射角变
大，折射角变大；入射角变小，折射角变
小．
　发生折射时，光路也是可逆的。
如果有一束光从水或玻璃斜射向空气中，光线将怎样偏折呢？根据光路的可逆性把结论填在下面的方框中：光从水中或玻璃中斜射入空气中，折射光线将偏离 ，折射角 入射角。法线大于三、光的折射现象
现象解释——（1）岸边观察，觉得池塘变浅.AA1由于人眼的“视觉直进”的功能,觉得光线总是沿直线射入人眼的.进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的,但眼睛觉得光线是从A1点射过来的.事实上并不存在发光的A1点,A1点是A点的虚像点.A1比A位置高，所以会觉得池塘变浅。把一支铅笔斜插入空杯中，然后向杯中注入水，铅笔浸没水中的部分好象向上偏折了。为什么呢？水空气自P点射向空气中的光线PA和PB在水面处发生了折射，折射光线是AQ与BQ/眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。P/点在P点的上方分析：用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。现象解释——（3）渔夫看到水中的鱼，是位置偏高的鱼的虚像现象解释——（4）水中看树AA1由于人眼的“视觉直进”的功能,觉得光线总是沿直线射入人眼的.进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的,但眼睛觉得光线是从A1点射过来的.事实上并不存在发光的A1点,A1点是A点的虚像点.A1比A高，所以水中看到的树比实际位置要高。一束平行光线射向玻璃砖时的折射情况：玻璃砖巩固练习：１：画出下列图中的折射光线２：有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能说出这样做的道理吗？３：在井底正中央P点有一只青蛙。起初容器中没有水，青蛙能看到的视野范围如图（a）所示。然后在容器中灌满水，仍在P点的青蛙视野范围是否变化？请在图（b）中用示意图说明。 视野图（a）P
. 图（b）P
. ４：我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。练习练 习５：（1）如图所示，正确表示光从空气斜射入水中的是：
ABCD( ) C空气水空气空气空气水水水(2).当光线垂直入射时, 不改变,这时入射角是 度,折射角是 度.传播方向00海市蜃楼
