14.1电阻和变阻器

(共22张PPT)

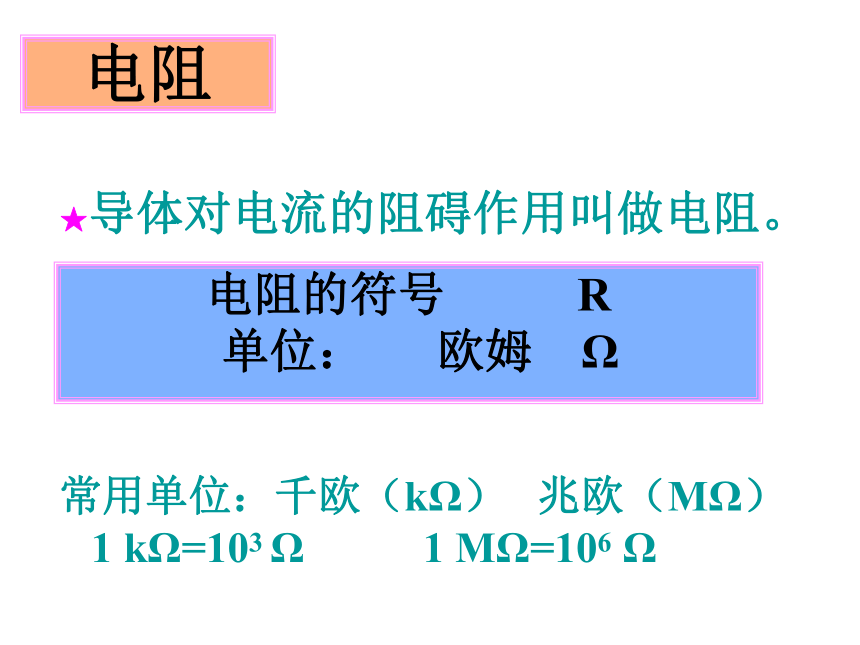

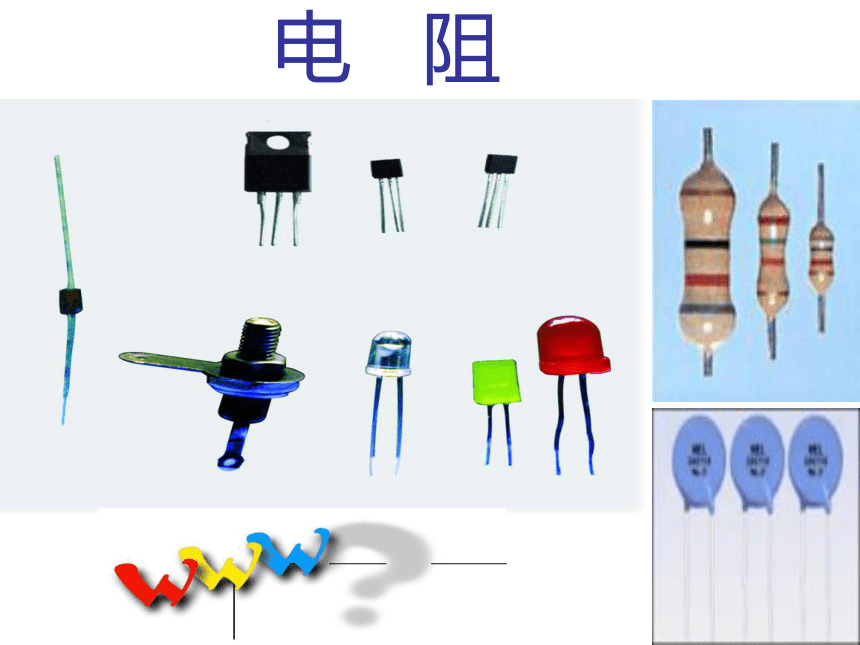

电 阻
★导体对电流的阻碍作用叫做电阻。
电阻
电阻的符号 R
单位： 欧姆 Ω
常用单位：千欧（kΩ） 兆欧（MΩ）
1 kΩ=103 Ω 1 MΩ=106 Ω

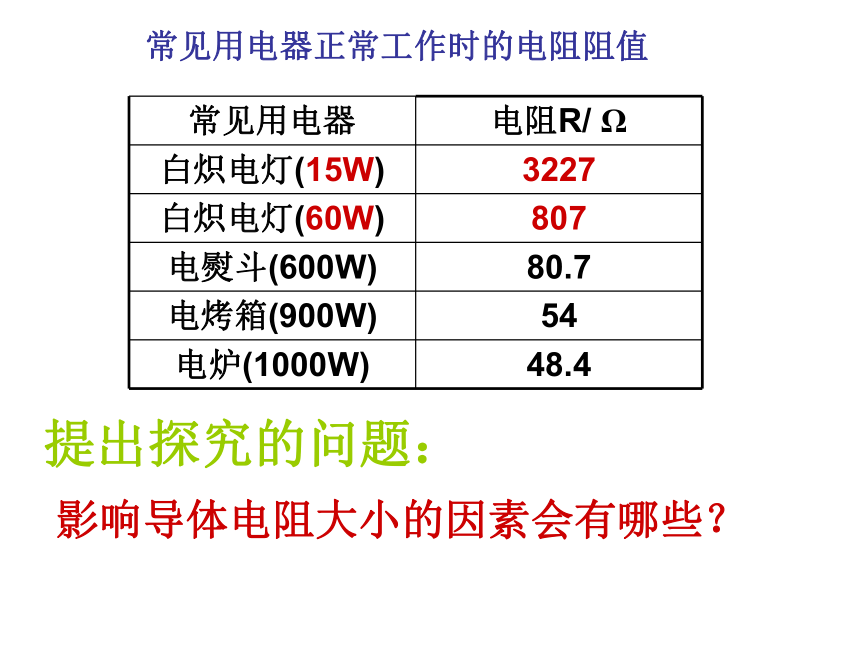

提出探究的问题：
影响导体电阻大小的因素会有哪些？
常见用电器 电阻R/ Ω
白炽电灯(15W) 3227
白炽电灯(60W) 807
电熨斗(600W) 80.7
电烤箱(900W) 54
电炉(1000W) 48.4
常见用电器正常工作时的电阻阻值

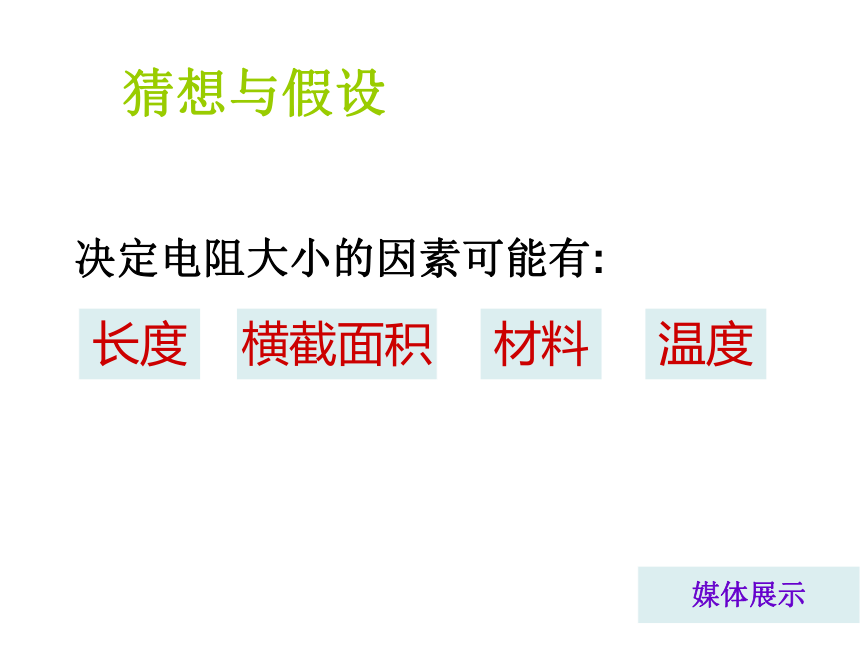

猜想与假设
决定电阻大小的因素可能有:
长度
横截面积
材料
温度
媒体展示

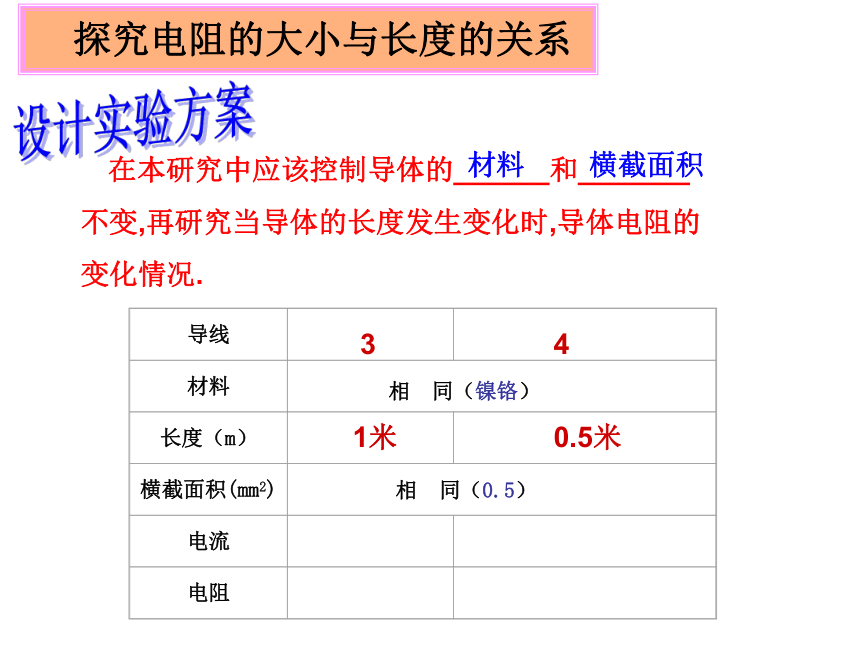

在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的
变化情况.
材料
横截面积
导线
材料
长度（m）
横截面积(mm2)
电流


电阻


探究电阻的大小与长度的关系
3
4
1米
0.5米
相 同（镍铬）
相 同（0.5）
实验1：
导体的电阻跟长度的关系

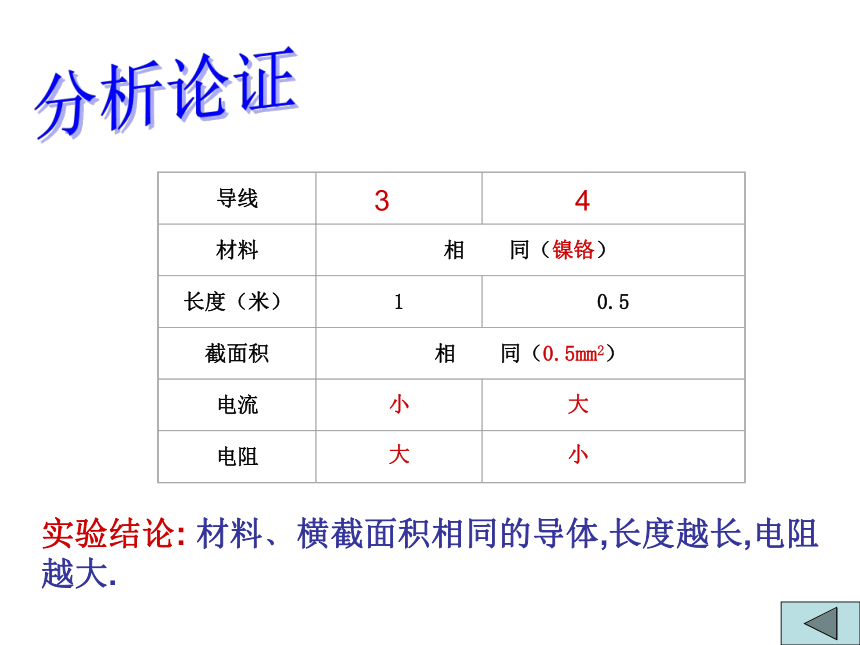

实验结论: 材料﹑横截面积相同的导体,长度越长,电阻越大.
导线
材料
相 同（镍铬）
长度（米）
1
0.5
截面积
相 同（0.5mm2）
电流


电阻


小
大
大
小
3
4

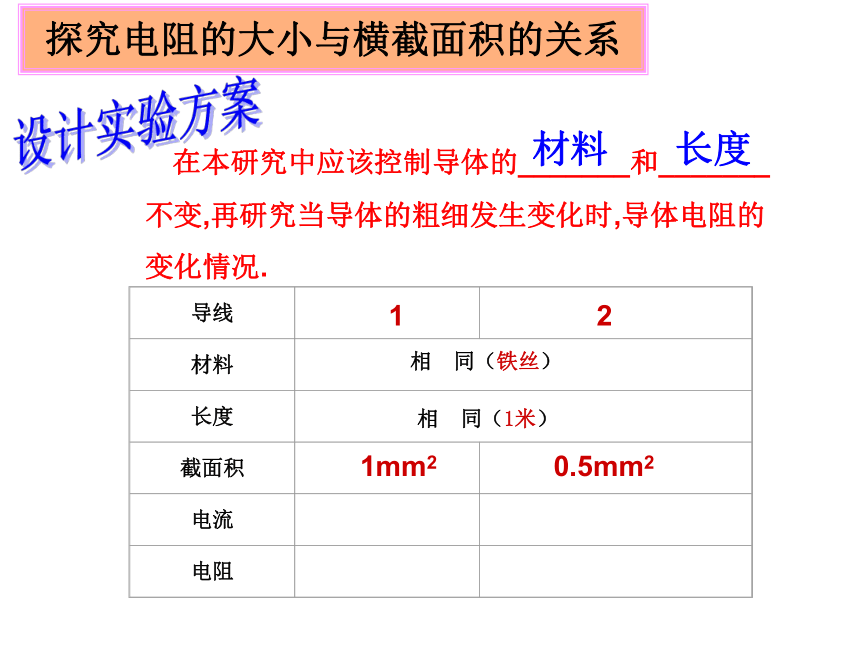

在本研究中应该控制导体的_______和_______
不变,再研究当导体的粗细发生变化时,导体电阻的
变化情况.
材料
长度
导线
材料
长度
截面积
电流


电阻


探究电阻的大小与横截面积的关系
1
2
1mm2
0.5mm2
相 同（铁丝）
相 同（1米）
实验2：
导体的电阻跟横截面积的关系
实验结论: 材料﹑长度相同的导体, 横截面积越大,电阻越小.
导线
材料
相 同（铁丝）
长度
相 同（1米）
截面积
电流


电阻


大
大
小
小
1mm2
0.5mm2
1
2
探究电阻的大小与材料的关系
导线
材料
长度
截面积
电流


电阻


2
3
铁丝
镍铬
相 同（1米）
相 同（0.5mm2）
实验3：
导体的电阻跟材料的关系
实验结论: 粗细﹑长度相同的导体, 电阻与材料有关.
导线
材料
铁丝
镍铬
长度
相 同(1米)
截面积
相 同(0.5mm2)
电流


电阻


大
大
小
小
2
3
读表：
在20℃时，长1米，横截面积1毫米2的各种材料的电阻
导体的电阻跟温度的关系
实验4：
某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象.
根据研究表明,金属导体的电阻还与温度有关.
温度升高,金属导体的电阻会增大.
温度降低,金属导体的电阻会减少.
知识整合：
读表：
在20℃时，长1米，横截面积1毫米2的各种材料的电阻
思考:
你家的输电线用什么材料制成？
为什么不用铁丝？
从表中可看出，在相同情况下，
_________的电阻很小。_______的电阻较大。
银、铜、铝
镍铬合金
___________的电阻很大。
电木和橡胶
因此， _________做导线， _________
做绝缘体。
银、铜、铝
电木和橡胶
请注意：
电压表－－电阻很大，可以看做断路，R=∞Ω
导线、开关、电流表－－电阻很小，可以看做没有电阻，R=0Ω
在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是 ；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线 ；
（3）为了研究电阻与 的关系，应选用导线A和导线D
导线代号
A
B
C
D
E
F
G
长度/米
1
0.5
1.5
1
1.2
1.5
0.5
横截面积/毫米2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
C F
C G
横截面积
一、填一填
1.一根金属导体，把它拉长后，跟原来比较它的电阻 ------ 。（填“不变”，“变大”或“变小”）
变大
2.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻
———。 （填“不变”，“变大”或“变小”）
不变
不变
