欧姆定律复习（一）[上学期]

课件12张PPT。Ω 设计制作

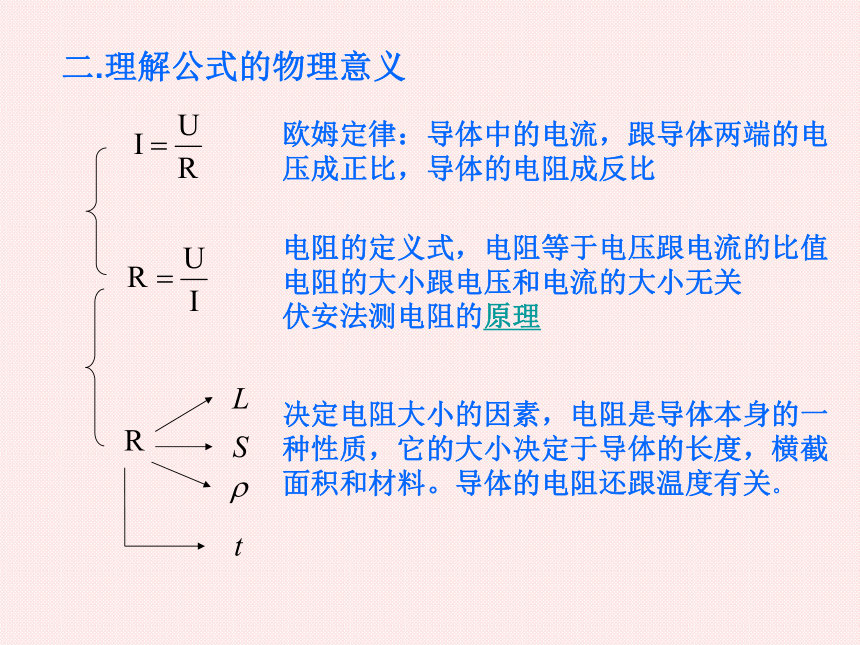

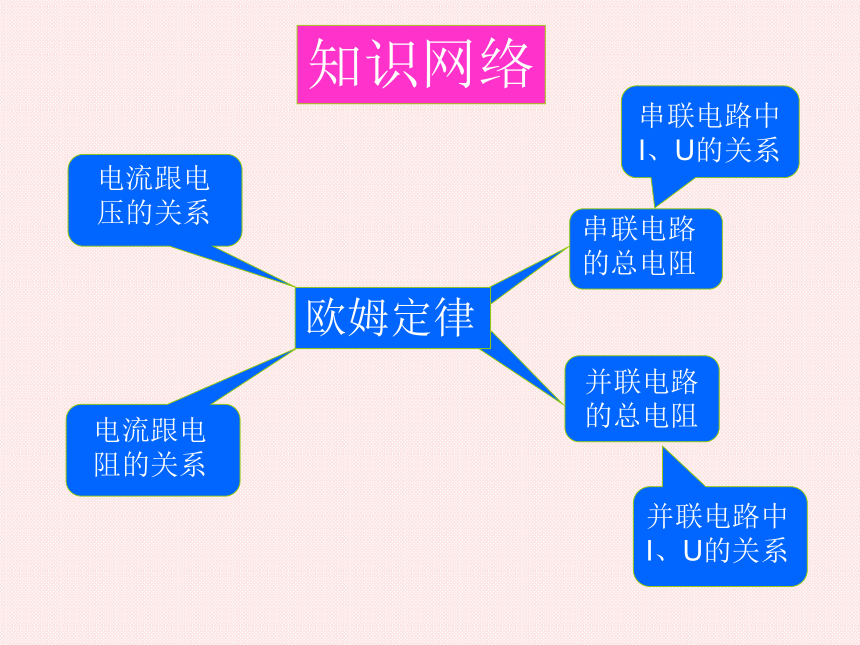

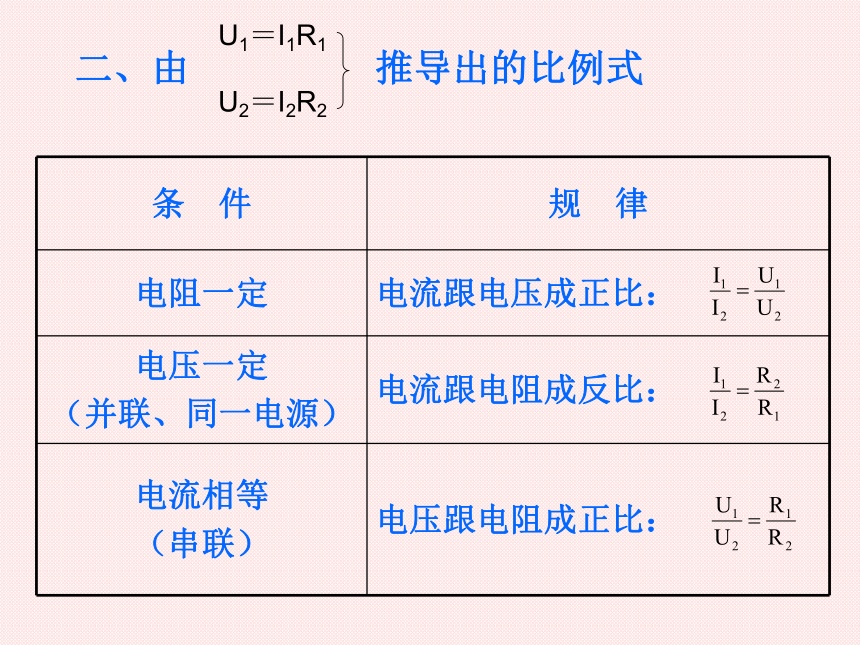

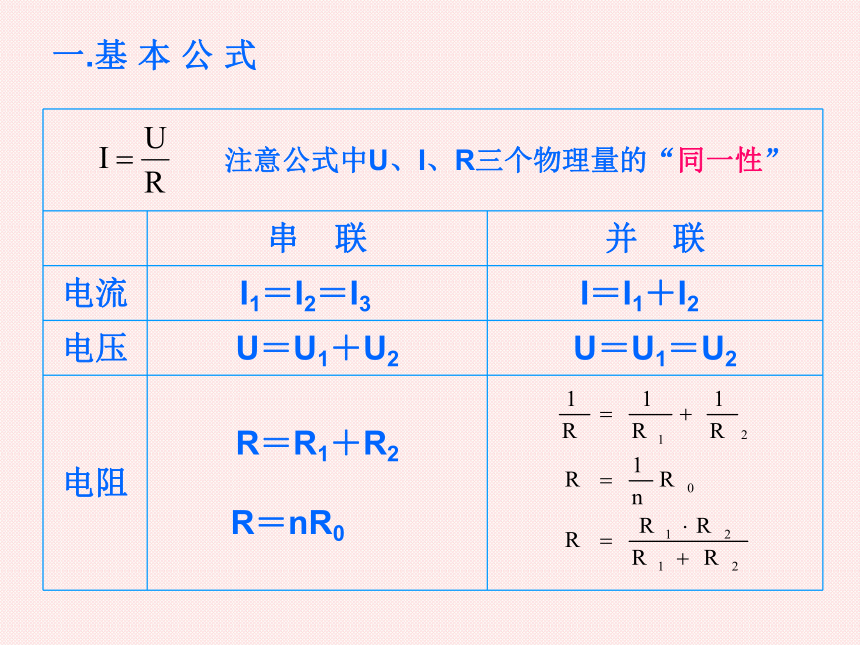

魏光建第八章欧姆定律欧姆定律串联电路中I、U的关系　并联电路中I、U的关系　串联电路的总电阻　并联电路的总电阻　知识网络一.基 本 公 式二、由　 　　　 推导出的比例式 二.理解公式的物理意义欧姆定律：导体中的电流，跟导体两端的电压成正比，导体的电阻成反比 电阻的定义式，电阻等于电压跟电流的比值电阻的大小跟电压和电流的大小无关　　　伏安法测电阻的原理决定电阻大小的因素，电阻是导体本身的一种性质，它的大小决定于导体的长度，横截面积和材料。导体的电阻还跟温度有关。 三.例题选讲
题1：关于公式　　　下列说法中正确的是（　　　）
A.导体的电阻与导体两端的电压成正比
B.导体的电阻与通过它的电流成反比
C.当导体两端电压为0时，通过导体的电流也为0，说明导体的电阻此时为0
　 D.导体的电阻大小与加在它两端的电压和通过它的电流大小无关
（思考题：《重庆名校》43页第2题）
D　　题2：通过某导体的电流是2A，此时它两端的电压是4V，当电压增大到6V时，导体中的电流是。方法一：
表格法解：3A题3：有一个小灯泡，它正常发光时灯丝的电阻为10Ω，两端为3V，如果我们只有电压为9V的电源，要使灯泡正常工作，需要____联一个多大的电阻？=0.3A 　　　=0.3A 　 =0.3A方法一：方法二：=6V=20Ω=30Ω串方法三：比例法解：串联电路中，电压的分配跟电阻成正比　　题4：如图所示，定值电阻R1、R2和滑动变阻器R3串联后接到电路里，R1和R2两端的电压分别为U1和U2，当滑动变阻器滑片向右移动时（　　）
　　A. U1 变小、　　不变
　　B. U1变小、　　也变小
　　C. U1变大、　　不变
　　D. U1变大、　　也变大
A题5：如图所示电路中，电压表Ｖ1的示数为3V，Ｖ2的示数为4V。若把电阻R2与R3位置对调，其余元件位置不变，此时有一个电压表示数为5V，则电源电压U为_____Ｖ。U1＋U2＝3V　　　 2U1＋2U2 ＋2U3 ＝12V 　　　 U1 ＝2V
U1＋U3＝5V　　　 2（U1＋U2 ＋U3 ） ＝12V　　 U2 ＝1V
U2＋U3＝4V 　　　2U ＝12V　 U ＝6V 　　　　 U3 ＝3V 3V5V4V6V　　题5：如图所示，电源电压保持不变，闭合开关S时，当滑动变阻器P在a、b两点（图中未标出）之间滑动时，电压表示数范围是3－5V，电流表示数范围是0.5－0.6A。根据题中给出的数据，请你计算出（任意）4个物理量，写出计算过程和结果。解．．谢谢大家再见
