15.3 测量电功率

(共18张PPT)
测量：小灯泡的功率

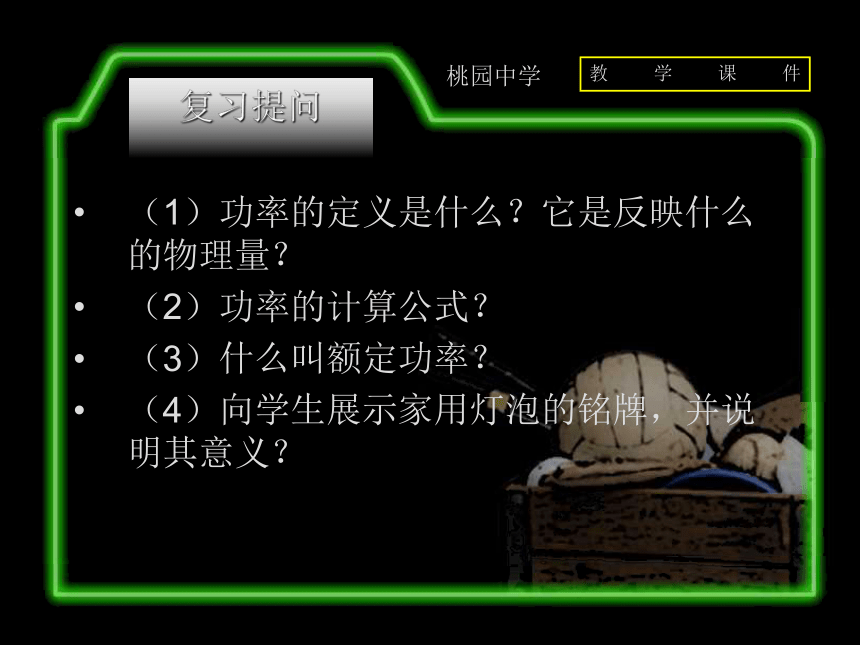

复习提问
（1）功率的定义是什么？它是反映什么的物理量？
（2）功率的计算公式？
（3）什么叫额定功率？
（4）向学生展示家用灯泡的铭牌，并说明其意义？
同学们请想一想怎样测量小灯泡的电功率？
一般来说，家用电器都会标出额定电压和额定功率，但是常用的小灯泡只标出额定电压，而没有标明额定功率，那么如何测定其额定功率呢？假如该小灯泡不在额定电压下工作，那么又如何去测定其实际功率呢？
实验：测量小灯泡的功率
实验目的：测量小灯泡的额定功率和实际功率
提问：实验原理？
所需测量的物理量有哪些？
需要哪些测量工具
提问：根据我们刚才的分析，同组学生讨论交流，如何设计实验的电路图？
根据电功率公式P=UI，可以测出小灯泡两端的电压与通过小灯泡的电流
1、小灯泡两端电压 2、通过小灯泡的电流 3、灯泡发光的情况
电压表、电流表

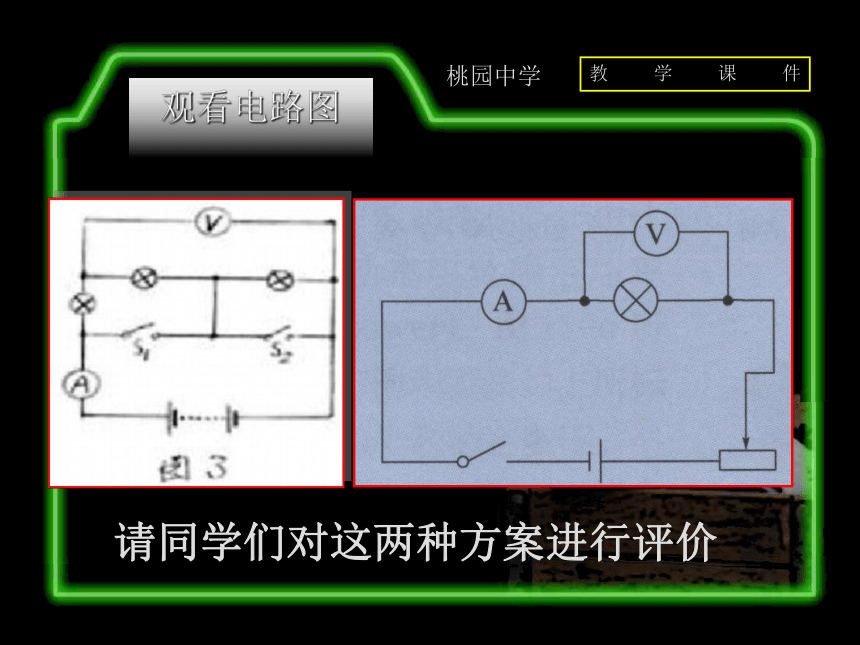

观看电路图
请同学们对这两种方案进行评价

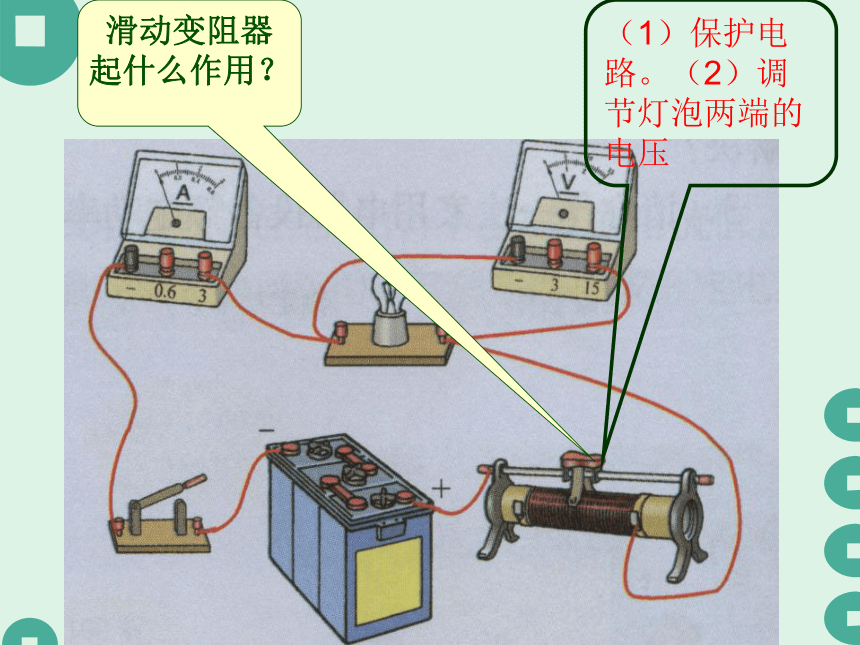

滑动变阻器起什么作用？
（1）保护电路。（2）调节灯泡两端的电压
（1）实际功率与额定功率之间的关系：
当U实＞U额时，P实＞P额
当U实＝U额时，P实＝P额
当U实＜U额时，P实＜P额
（2）灯泡的亮度与功率之间的关系：
实验讨论和思考：电路故障的分析
思考与应用
给你一只电压表或电流表、一只定值电阻、三节干电池、一个滑动变阻器、一个电键、若干导线，利用这些器材，如何测3.8V灯泡的额定功率？请思考测量方法、步骤、画出电路图。
迷你实验室
如要测一只电吹风的电功率，首先要闭合家里所有的电器，只启动电吹风，利用钟表测量电吹风工作时电能表圆盘转n转所用的时间t。假定这个电能表的盘面上标着3000r/KW.h。那么表盘每转一转，电流做的功为多少呢 你能有此测出电吹风在t（s）时间内所作的功吗？
练习
在测量2.5伏的小灯泡的功率的实验中（1）在连接电路时，开关应该是————的。（2）某同学在连接电路时还有导线没连，请你替他连上。（3）连好电路闭合开关，调节环动变阻器，使电压表的示数为————V时，灯泡正常发光。此时电流如图所示为—— A，小灯泡的额定功率是————W.
断开
2.5
0.8
0.32
小节
