课件18张PPT。变压器制作：chenweimin
地址：南通中学
时间：2005年11月 18日制作: cwm
地址：南通中学

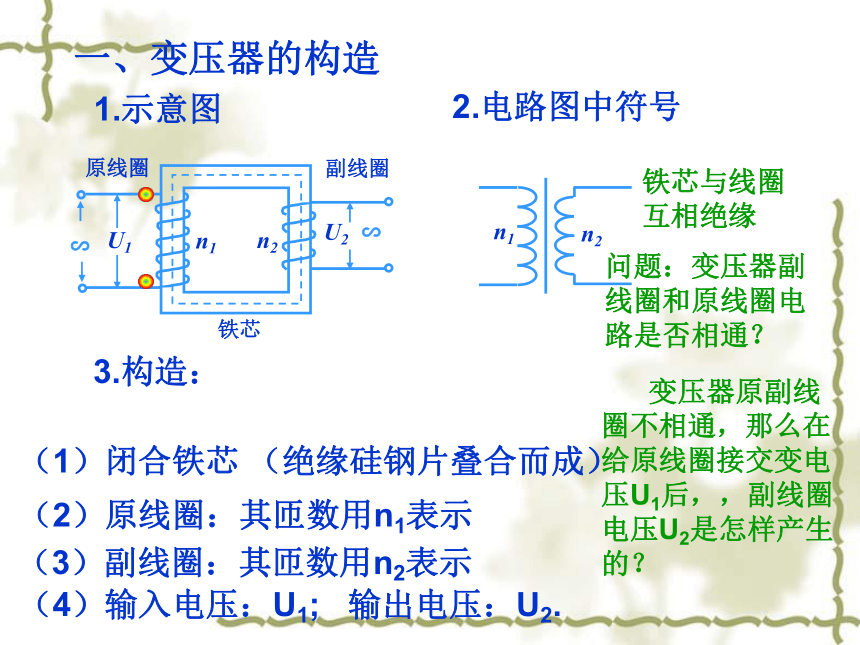

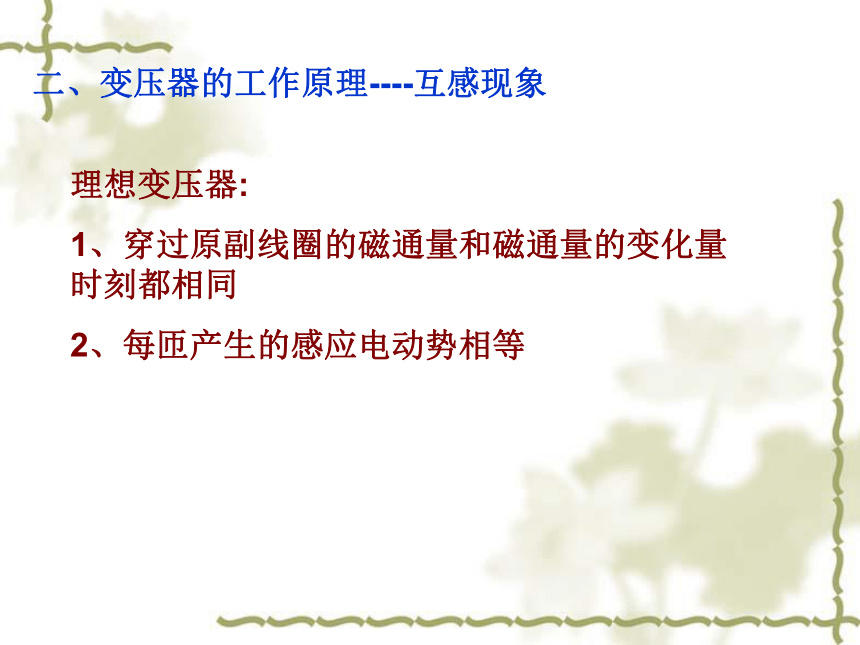

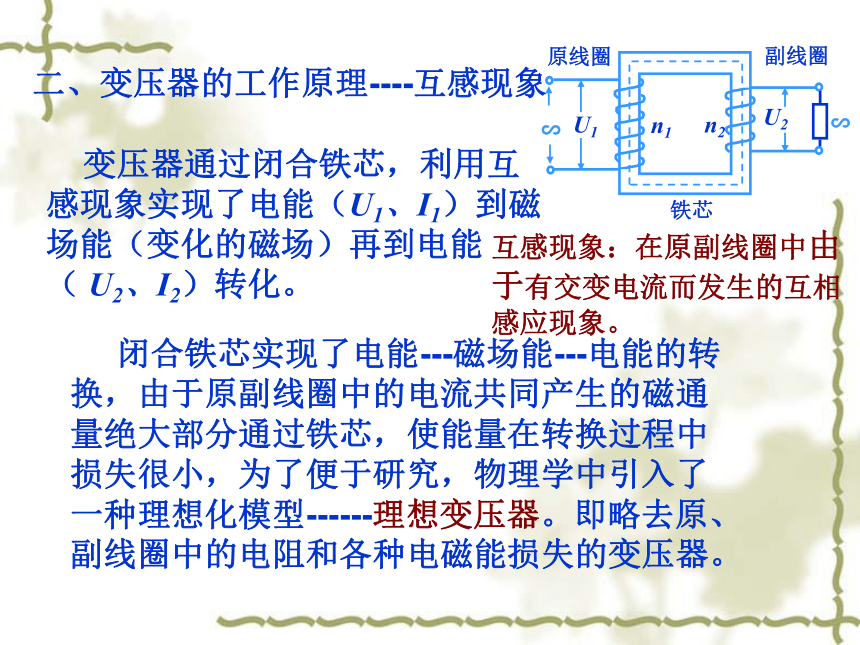

时间： 04年12月变压器一、变压器的构造1.示意图3.构造：（1）闭合铁芯 （绝缘硅钢片叠合而成）（2）原线圈：其匝数用n1表示（3）副线圈：其匝数用n2表示（4）输入电压：U1; 输出电压：U2.问题：变压器副线圈和原线圈电路是否相通？ 变压器原副线圈不相通，那么在给原线圈接交变电压U1后，，副线圈电压U2是怎样产生的？铁芯与线圈互相绝缘二、变压器的工作原理----互感现象 变压器通过闭合铁芯，利用互感现象实现了电能（U1、I1）到磁场能（变化的磁场）再到电能（ U2、I2）转化。互感现象：在原副线圈中由于有交变电流而发生的互相感应现象。 闭合铁芯实现了电能---磁场能---电能的转换，由于原副线圈中的电流共同产生的磁通量绝大部分通过铁芯，使能量在转换过程中损失很小，为了便于研究，物理学中引入了一种理想化模型------理想变压器。即略去原、副线圈中的电阻和各种电磁能损失的变压器。二、变压器的工作原理----互感现象理想变压器:
1、穿过原副线圈的磁通量和磁通量的变化量时刻都相同

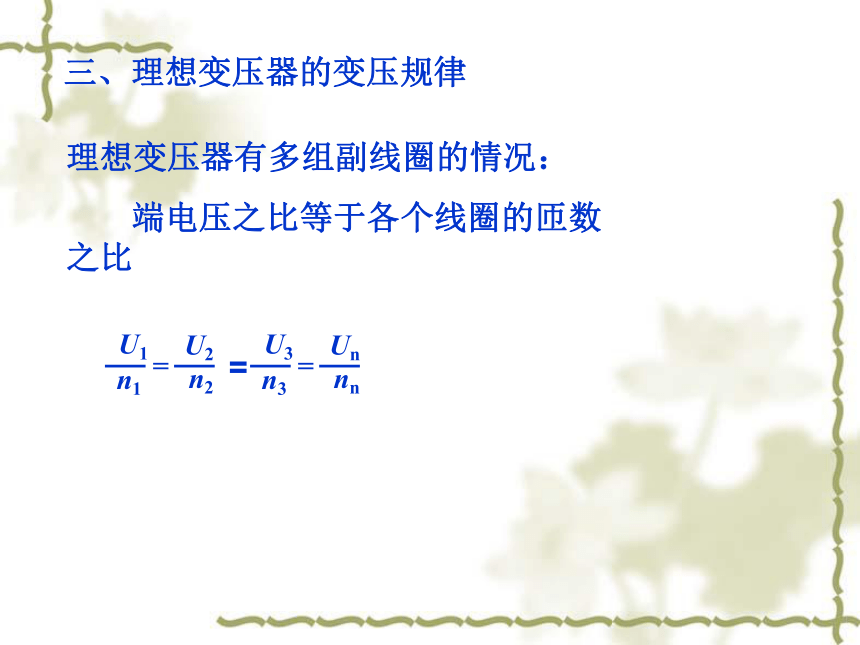

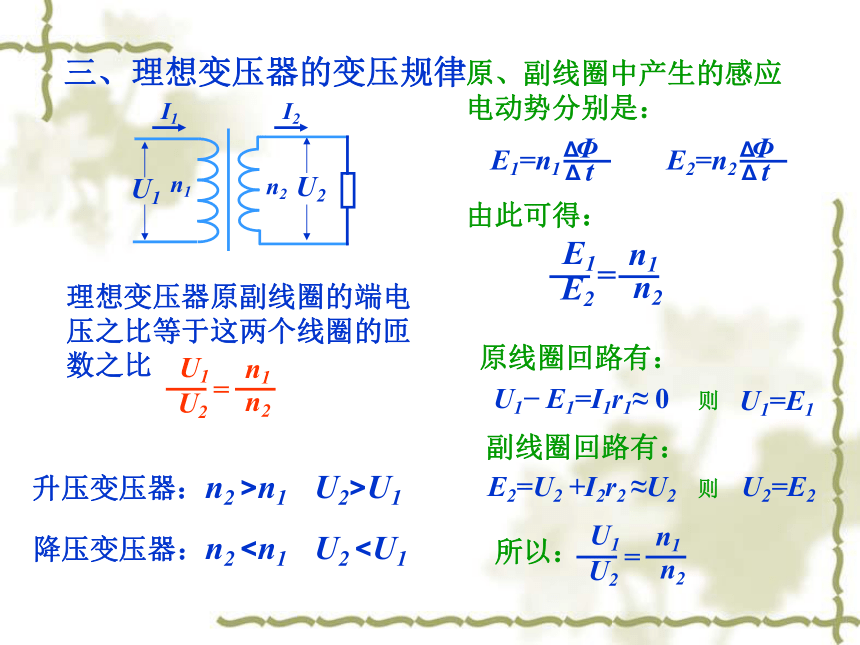

2、每匝产生的感应电动势相等三、理想变压器的变压规律原、副线圈中产生的感应电动势分别是：U1=E1升压变压器：n2 >n1 U2>U1降压变压器：n2 端电压之比等于各个线圈的匝数之比=四、理想变压器的变流规律问题：原副线圈的的电流间可能满足何规律？1.理想变压器输出功率应等于输入功率2.理想变压器原副线圈的电流跟它们的匝数成反比 变压器工作时，高压线圈匝数多而通过的电流小，可用较细的导线绕制；低压线圈匝数少而通过的电流大，应当用较粗的导线绕制。 这也是判定高压线圈和低压线圈的一种方法。理想变压器有多组副线圈的情况： I1n1=I2n2+I3n3+……+Innn四、理想变压器的变流规律输入输出电压、电流、功率大小之间的因果关系 *输入电压U1和变压比n1：n2决定输出电压的大小*输出电压和用电器电阻决定输出电流I2的大小*输出电流和变压比决定输入电流I1的大小*输出功率决定输入功率的大小 （相同）五、几种常用变压器1.自耦变压器问题：有没有只用一组线圈来实现变压的变压器？2.互感器 如图所示：ABC三只灯完全相同,使它们正常发光,求 n1 : n2 ?U1U2求 U1 : U2 ?A. U 增大、I 增大、P1 增大C. U 减小、I 减小、P1 减小D. U 不变、I 减小、P1 不变B. U 不变、I 减小、P1 增大 如图所示：理想变压器的原线圈接高电压，变压后接用电器，线路电阻不计。S原来闭合，且R1=R2，现将S断开，那么交流电压表的示数U、交流电流表的示数I 和用电器上R1的功率P1将分别是： 例如图示，理想变压器原副线圈匝数比为4: 1，原线圈中的电阻A与副线圈中的负载电阻B阻值相等。a b端加一交流电压U后，（1）两电阻消耗的功率之比为多少？ （2）两电阻两端电压之比为多少？
（3）B电阻两端电压为多少？解：设副线圈两端电压为U2、原副线圈电流分别为I1、I2（1）（2）（3）总结：注意变压器的端电压！ 在真空中速度v =6.4×107m/s的电子束连续地射入两平行极板间，如图所示，极板长度为L=8.0×10-2m，間距d=5.0×10 -3m。两极板不带电时，电子束将沿两极板之间的中线通过 ，在两极板上加一个50Hz的交变电压U=U0sinωt .如果所加电压的最大值U0超过某电压UC时，电子束将有时能通过两极板，有时间断而不能通过。（电子电量e=1.60×10-19C，电子质量m=9.1×10-31kg） （1） UC大小为多少？ （2）U0求为何值时，才能
使通过与间断时间之比?t1 : ?t2 =2 :1 ? 故对于通过极板的电子来说，可认为场强是稳定不变的，每个电子均做类平抛运动，则电子束不能通过两极板间时有：解：（1）电子通过平行板所用时间 L/v解得 U0 =105V因为?t1 : ?t2 =2 :1 所以：UC
