透镜

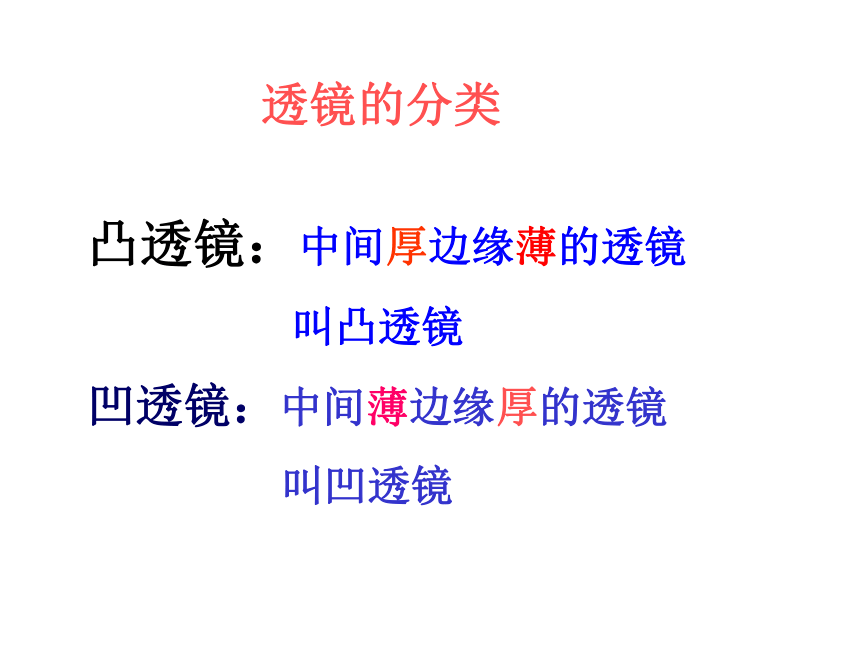

课件29张PPT。第一节 透镜第三章 透镜的应用授课教师：任秀琳凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜

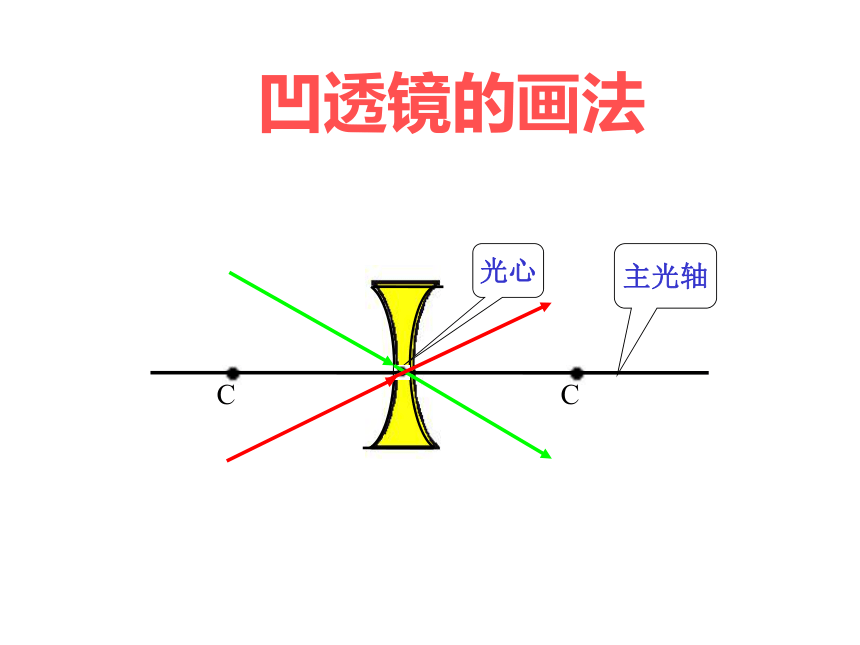

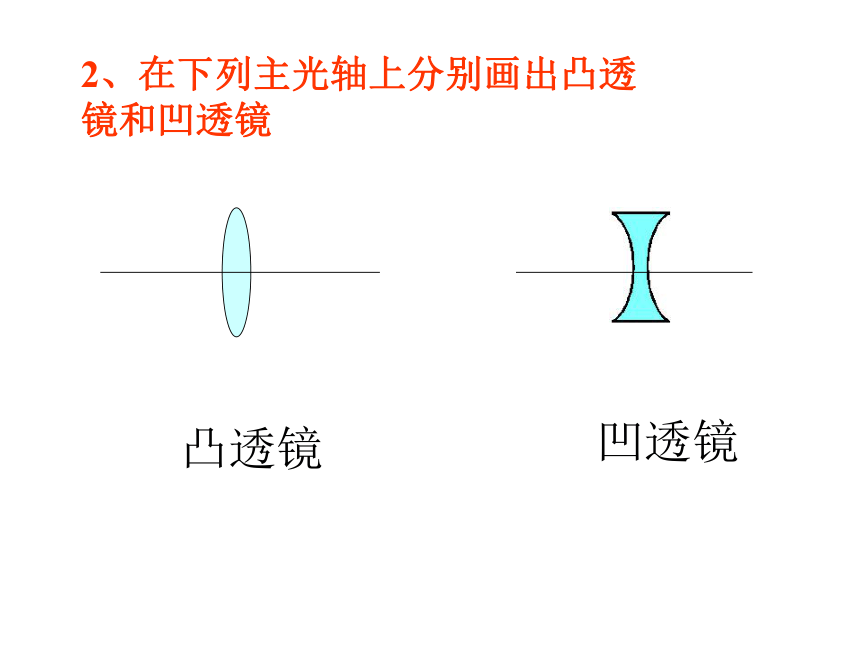

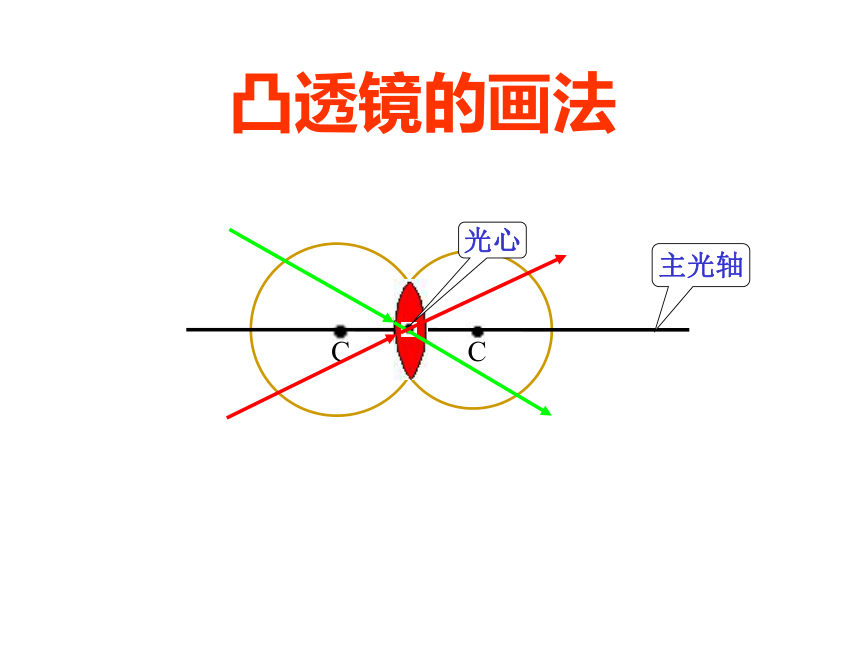

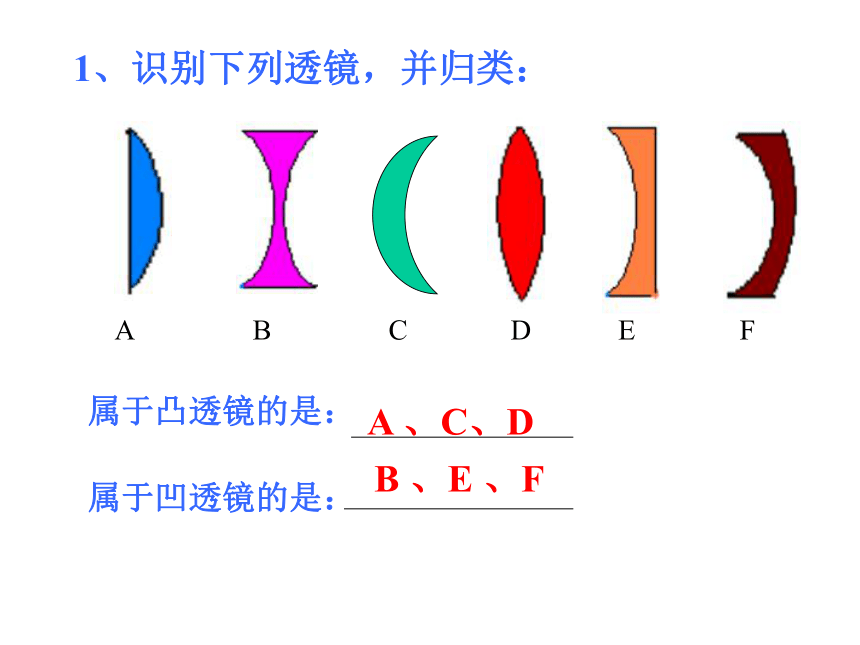

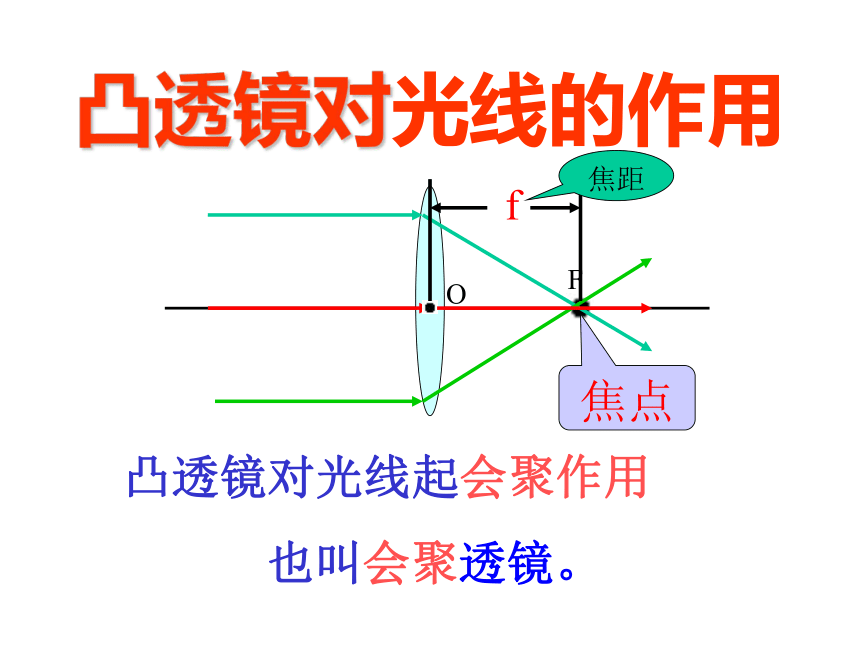

叫凹透镜透镜的分类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类： C C主光轴光心凸透镜的画法凹透镜的画法 C C主光轴光心凸透镜凹透镜2、在下列主光轴上分别画出凸透镜和凹透镜凸透镜对光线的作用凸透镜对光线起会聚作用

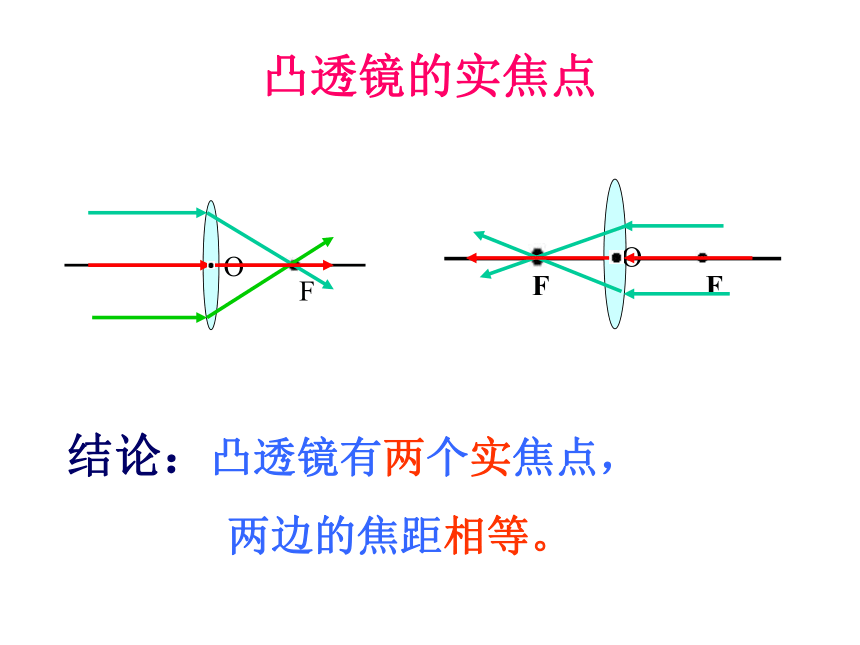

也叫会聚透镜。OF焦点f焦距OF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点 结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?OFF 三条特殊光线F FFF3、完成下列光路图。o凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜4、完成下列光路图5、在下列虚线处填上适当的透镜三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜跳你学会了吗？试试看！一、下列说法中正确的是 （ ）A.凸透镜是很厚的透镜，凹透镜是很薄的透镜。
B.凸透镜两个焦点之间的距离是焦距。
C.主光轴一定是一条水平的直线。
D.透镜的光心位于它的主光轴上。二、从一个点光源发出的光通过下列哪种光学元件能够得到平行光。 ( )A、平面镜 B、凸面镜
C、凹透镜 D、凸透镜DD凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用 透镜在日常生活中的应用眼镜片上的透镜
透镜在日常生活中的应用望远镜上的透镜 透镜在日常生活中的应用 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取火预习：透镜的成像规律谢谢大家！再见
