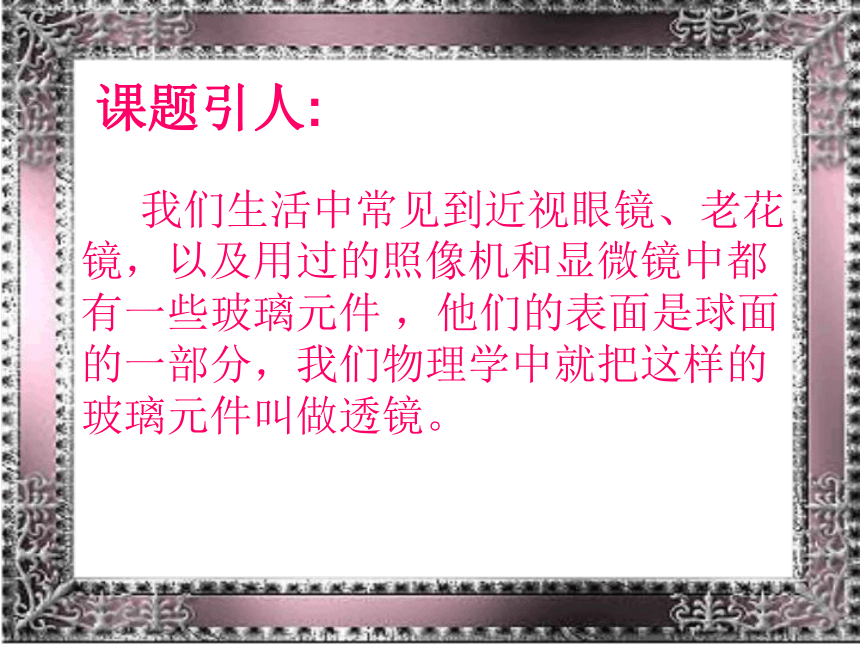

课件10张PPT。透 镜涪陵十二中学校 秦 朝 进课题引人: 我们生活中常见到近视眼镜、老花
镜，以及用过的照像机和显微镜中都有一些玻璃元件 ，他们的表面是球面
的一部分，我们物理学中就把这样的
玻璃元件叫做透镜。

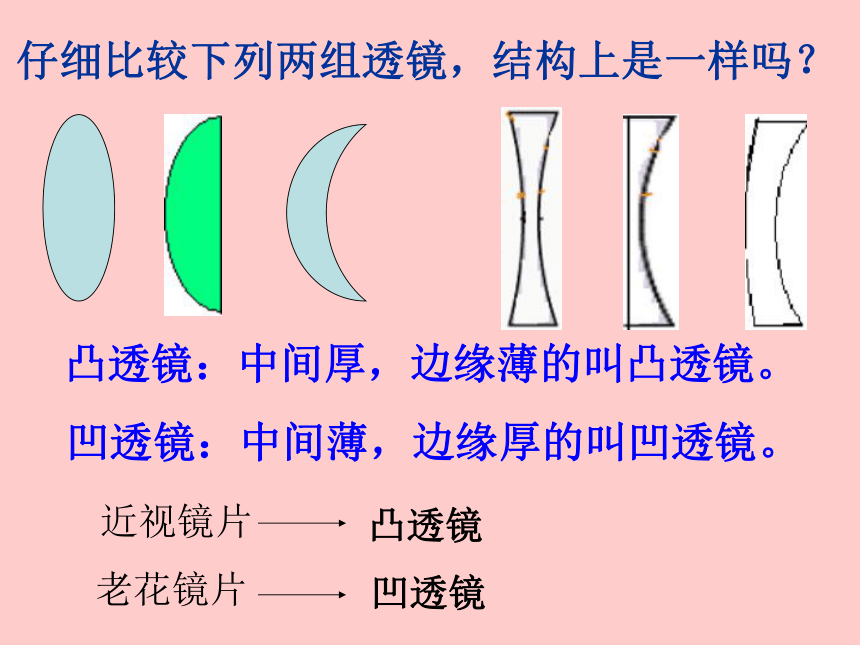

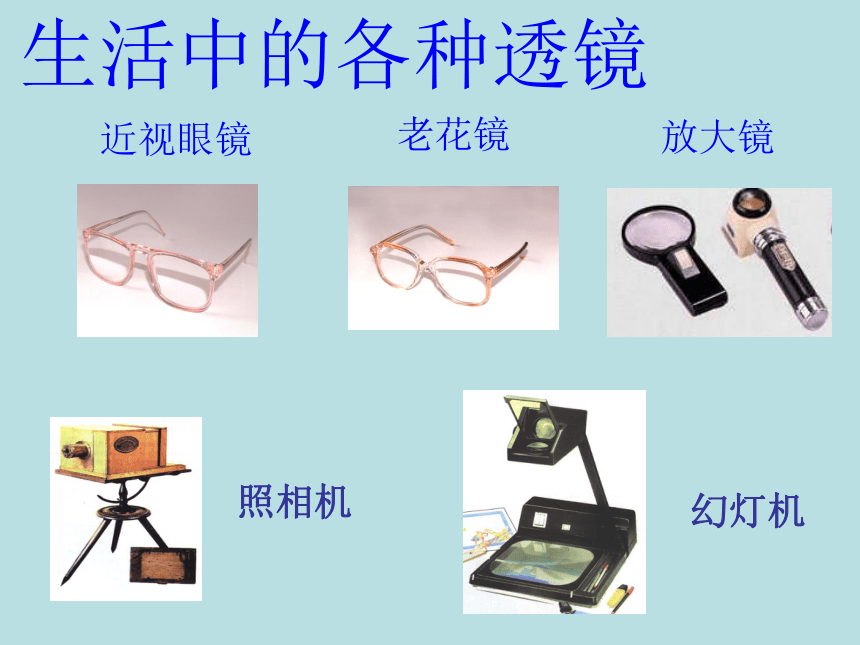

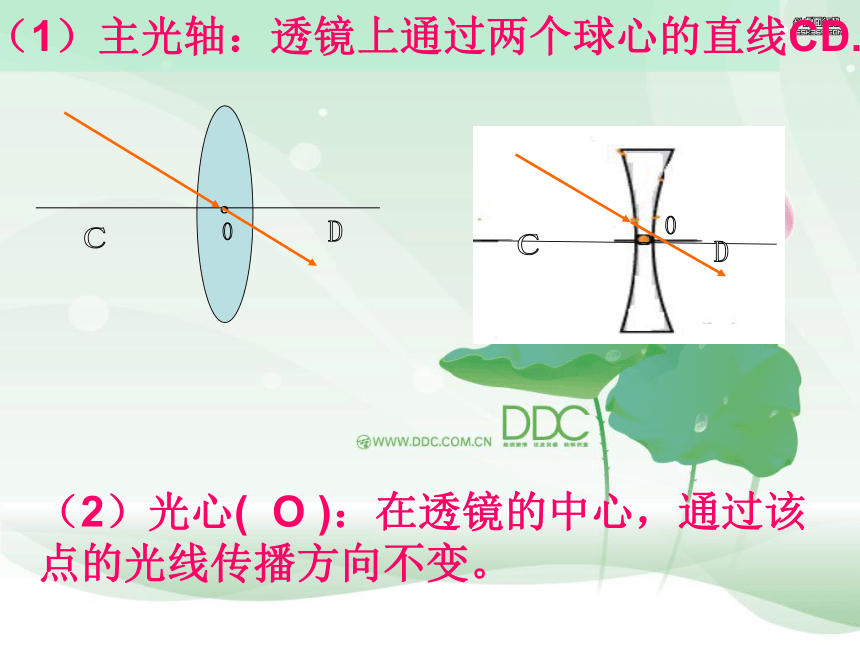

生活中的各种透镜近视眼镜老花镜放大镜照相机幻灯机仔细比较下列两组透镜，结构上是一样吗？凸透镜：中间厚，边缘薄的叫凸透镜。凹透镜：中间薄，边缘厚的叫凹透镜。近视镜片凸透镜老花镜片凹透镜（1）主光轴：透镜上通过两个球心的直线CD.（2）光心( O )：在透镜的中心，通过该
点的光线传播方向不变。.OOCDCD透镜对光有什么作用呢？（1）凸透镜对光线有会聚作用，
并有两个实焦点（F）。
凸透镜.exe 凸透镜.swf （2）凹透镜对光线有发散作用
有两个虚焦点（F）。
凹透镜.exe 凹透镜.swf（3）焦距（f）：焦点到光心的距离。焦 点：凸透镜能使平行于主光轴的光会聚在一起的那个点强 调： 1、是会聚还是发散，必须和原来的光的传播范围（光束）相比，如果比原来的传播范围变大了（光束变大了）变是发散，反之，就是会聚。2、不要把凸面镜和凸透镜；凹面镜和凹
透镜混淆。面镜是研究光的反射，而透镜
是研究光的折射。凸面镜对光有发散作用
，凸透镜对光的会聚作用；凹面镜对光有
会聚作用凹透镜对光有发散作用。课堂练习1、完成以下光路图2、要想利用凸透镜使小灯泡发出的光变成平行光，应把
小灯泡放在凸透镜的什么位置上？你解决这个问题时利用
了前面学过的什么道理？焦点处 光的折射现象中，光路是可逆的课堂练习3、《哈特拉斯船长历险记》中的旅行家们为什
么能用冰透镜生火，是哪种透镜？冰透镜是凸透镜，会使平行于主光轴的光会聚于
一点，可以生火，且会聚点不在冰上，所以冰不
会熔化。归纳小结：1、透镜分两类：凸透镜 凹透镜2、透镜的几个名词：主光轴、光心、焦点、焦距
3、凸透镜对光线有会聚作用
凹透镜对光线有发散作用
利用凸透镜可以得到平行光4、几条特殊光线：（1）过光心的光线
（2）平行主光轴的光线
（3）过焦点的光线
