3.1 透镜

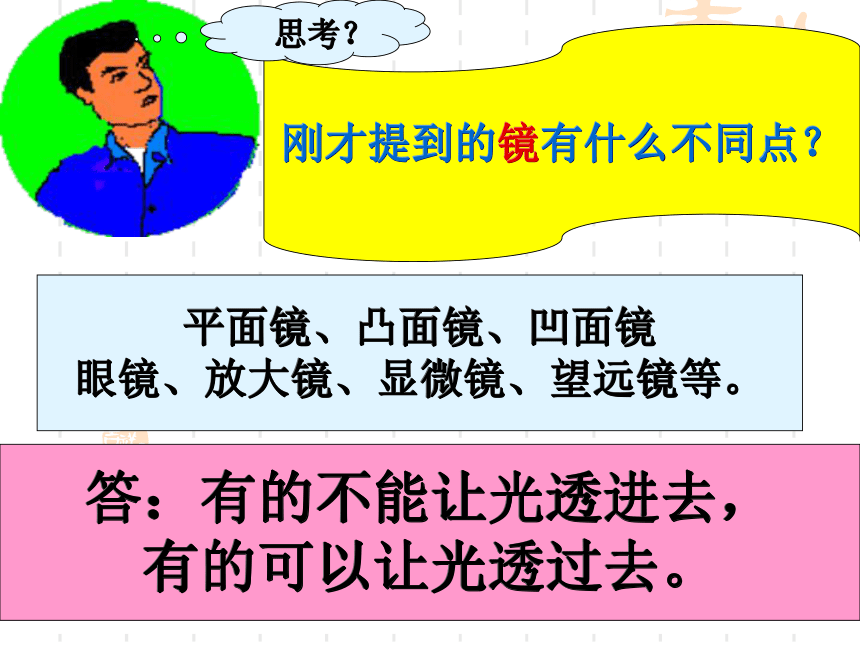

课件41张PPT。你平时都见过那些“镜”子？ 思考？刚才提到的镜有什么不同点？ 思考？答：有的不能让光透进去，

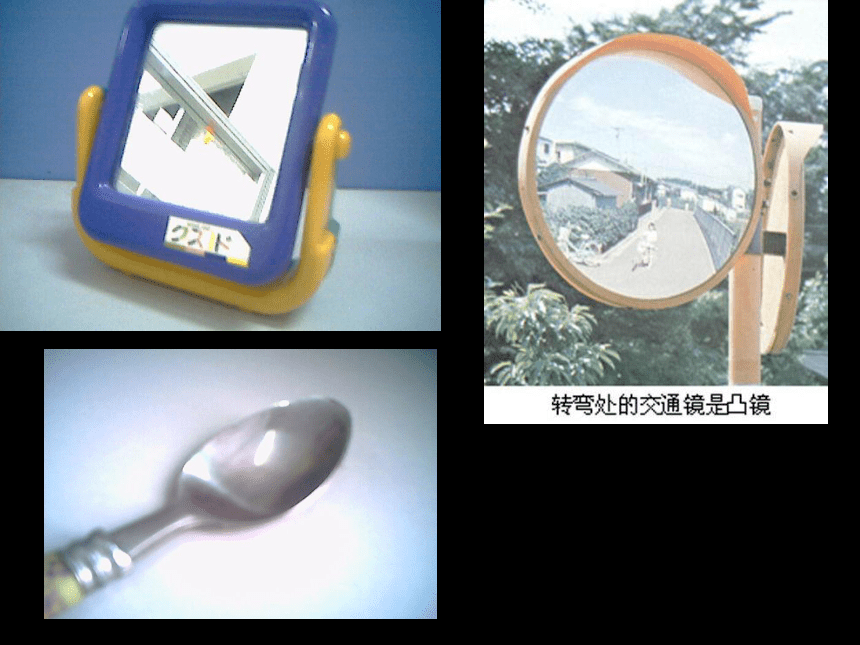

有的可以让光透过去。平面镜、凸面镜、凹面镜

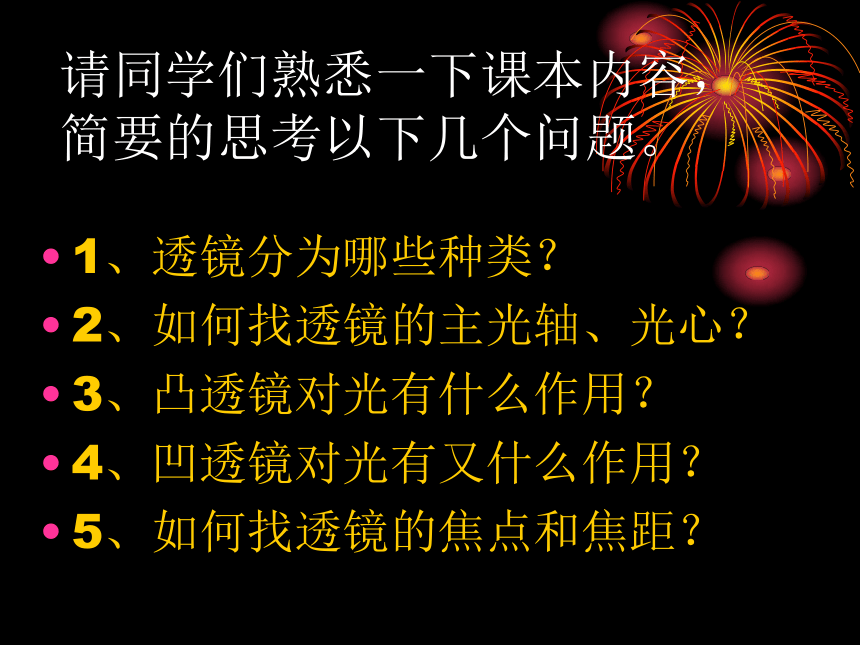

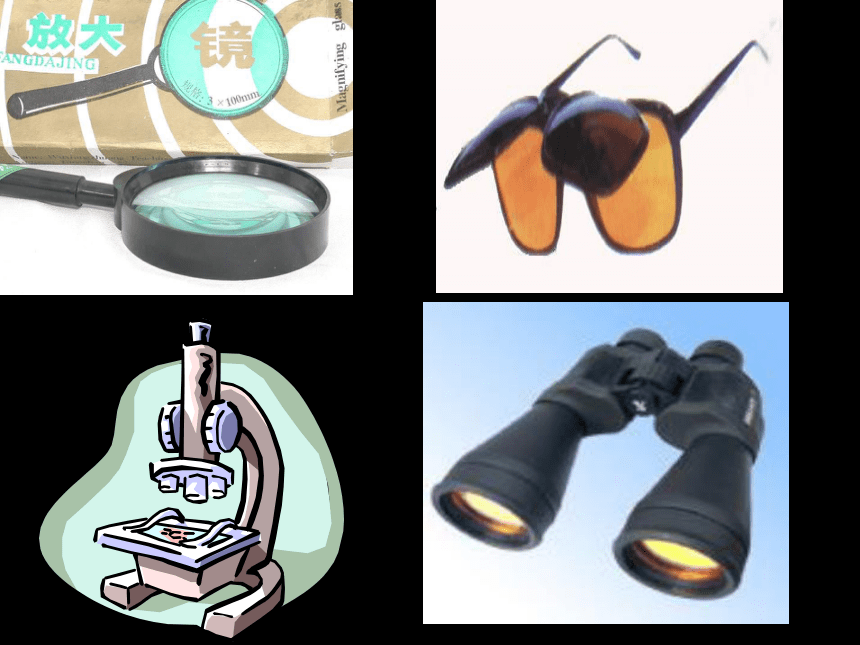

眼镜、放大镜、显微镜、望远镜等。土官中学 张永春请同学们熟悉一下课本内容，简要的思考以下几个问题。1、透镜分为哪些种类？
2、如何找透镜的主光轴、光心？
3、凸透镜对光有什么作用？
4、凹透镜对光有又什么作用？

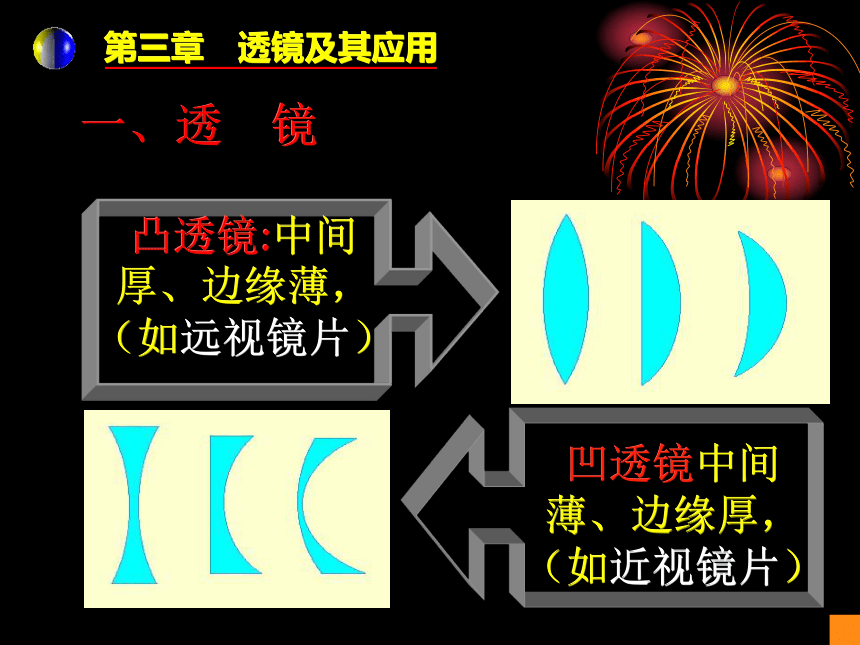

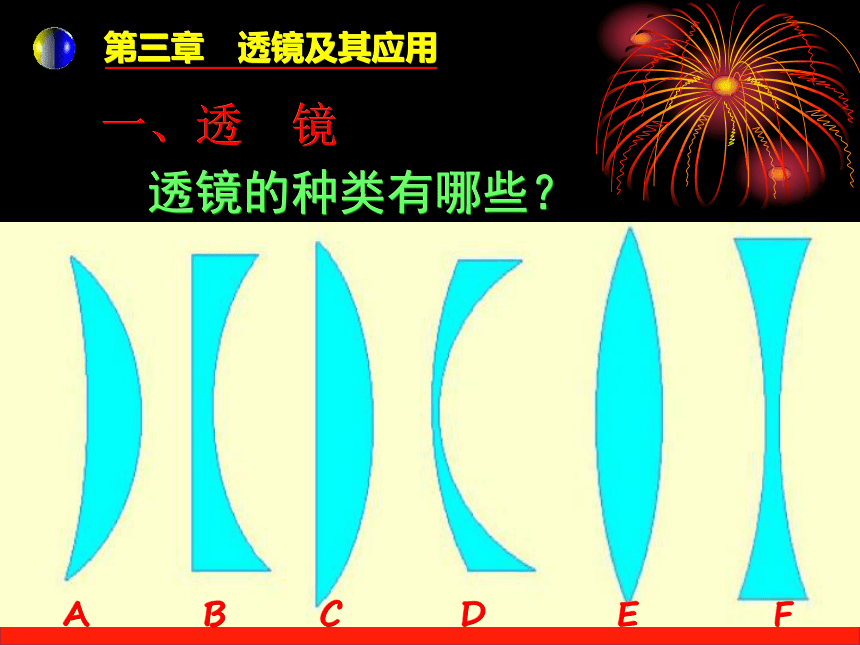

5、如何找透镜的焦点和焦距？一、透　镜透镜的种类有哪些？一、透　镜凸透镜:中间
厚、边缘薄，
（如远视镜片）凹透镜中间
薄、边缘厚，

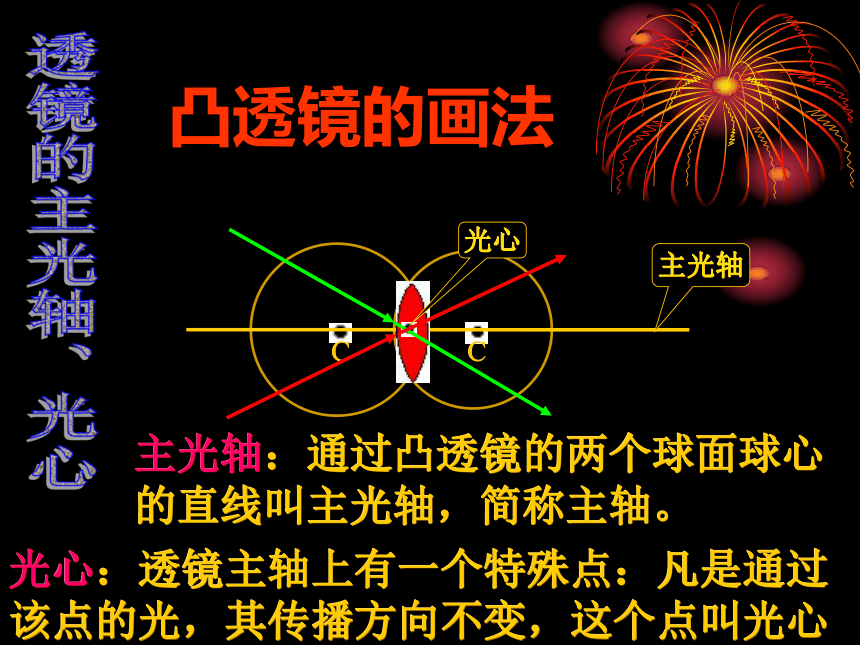

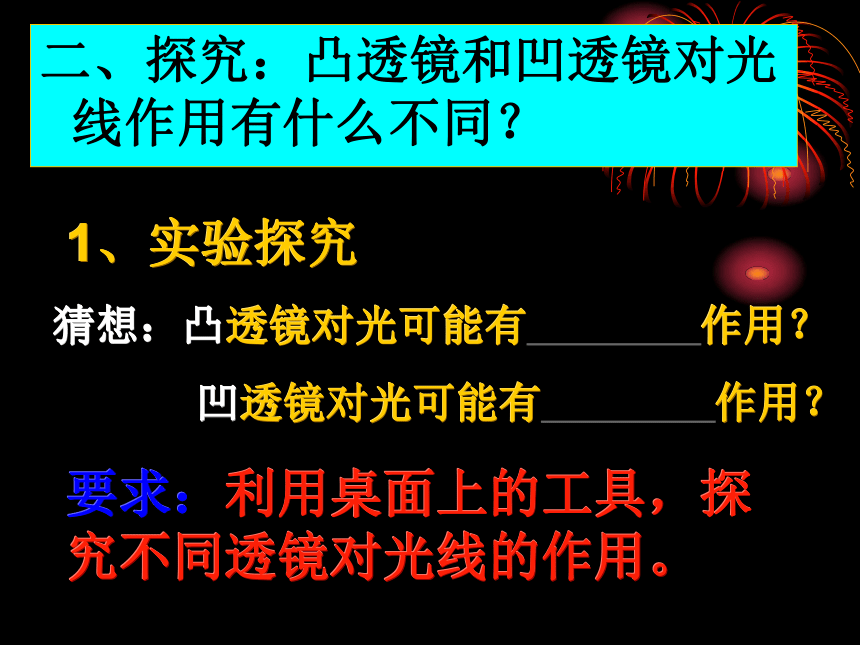

（如近视镜片） C C主光轴光心凸透镜的画法透镜的主光轴、光心主光轴：通过凸透镜的两个球面球心 的直线叫主光轴，简称主轴。光心：透镜主轴上有一个特殊点：凡是通过该点的光，其传播方向不变，这个点叫光心凹透镜的画法 C C主光轴光心1、实验探究要求：利用桌面上的工具，探究不同透镜对光线的作用。二、探究：凸透镜和凹透镜对光线作用有什么不同？猜想：凸透镜对光可能有　　　　作用？

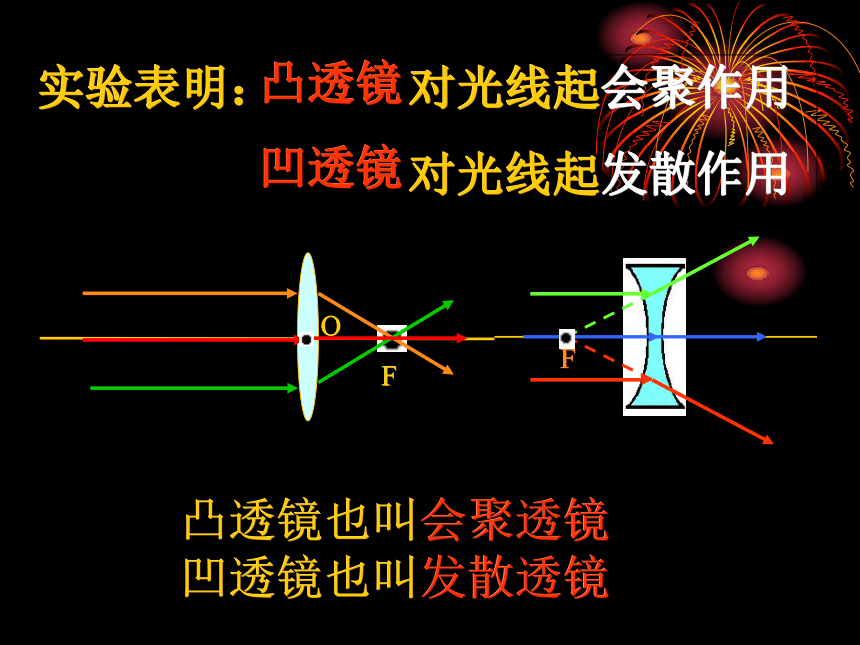

　　　　　凹透镜对光可能有　　　　作用？实验表明： 对光线起会聚作用
对光线起发散作用凸透镜凹透镜凸透镜也叫会聚透镜
凹透镜也叫发散透镜FOF一、凸透镜凸透镜
　对光线有
　　会聚作用oo
Foo凸透镜能使平行
于主光轴的光会
聚在一点，这个
点叫做焦点， 焦
点到光心的距离
叫做焦距。
一、凸透镜oo一、透　镜由光路可逆原
理可知，从焦点
发出的光线经凸
透镜折射后将平
行于主光轴射出。OF F结论：凸透镜有两个焦点，
两边的焦距相等。凸透镜的实焦点OFF1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通过焦点3、经过凸透镜焦点的光线被折射后平行于主光轴射出。
经过凸透镜的三条特殊光线FFO1、平行于主光轴的光线
2、过光心的光线
3、过焦点的光线折射光线过焦点折射光线传播方向不变折射光线平行于主光轴F FFF3、完成下列光路图。FFFFo凹透镜对光
　有发散作用二、凹透镜 凹透镜能使平行于
主光轴的光发散，
发散光线的反向延
长线交于一点，这
个点叫做焦点。焦
点到光心的距离叫
做焦距。二、凹透镜FfOFFOOO由光路可逆
原理可知，射
向凹透镜对方
焦点的光线经
凹透镜折射后
将平行于主光
轴射出。O二、凹透镜FOOF4、完成下列光路图F３、如何理解透镜的会聚与发散作用在暗箱里填入适当的透镜会聚与发散是相对于入射光线而言的。一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜经过凸透镜的三条特殊光线FFO1、平行于主光轴的光线
2、过光心的光线
3、过焦点的光线折射光线过焦点折射光线传播方向不变折射光线平行于主光轴课堂练习　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。课堂练习　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。主光轴　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。课堂练习　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。FF5、完成光路图：FFFOOFFOOFFOOFOO你学会了吗？试试看！一、下列说法中正确的是（ ）A.凸透镜是很厚的透镜，凹透镜是很薄的透镜。
B.凸透镜两个焦点之间的距离是焦距。
C.主光轴一定是一条水平的直线。
D.透镜的光心位于它的主光轴上。二、从一个点光源发出的光通过下列哪种光学元件能够得到平行光。 ( )A、平面镜 B、凸面镜
C、凹透镜 D、凸透镜DD作业1、完成下列光路图2、在方框内画出合适的透镜2、理论探究（完成以下光路图）结论：凸透镜对光线有会聚作用。结论：凹透镜对光有发散的作用。探究性学习　　在北极进行探索的工作人员丢失了火
种，请你为在冰天雪地中工作的探险人员想
想办法获得火种，替他们解决后顾之忧。１、讨论：为了防止森林火灾，在森林里不允许随地丢弃透明装液饮料瓶，这是为什么？这道题目对你有什么启发？答:透明装液的饮料瓶就好比一个凸透镜,它能把太阳光会聚,使周围的东西燃烧起来,引起森林火灾.２、人们常说：“水火不容”，你能够想出两个让水可以生火的例子吗？水透镜、冰透镜如何测量凸透镜的焦距？将凸透镜正对着太阳光，再把一 张白纸放在它的另一侧，来回移动，直到纸上的光斑变得最小、最亮。测量出这个最小、最亮的光斑到凸透镜的距离就是凸透镜的焦距。原理再　见！
