13.2 让电灯发光

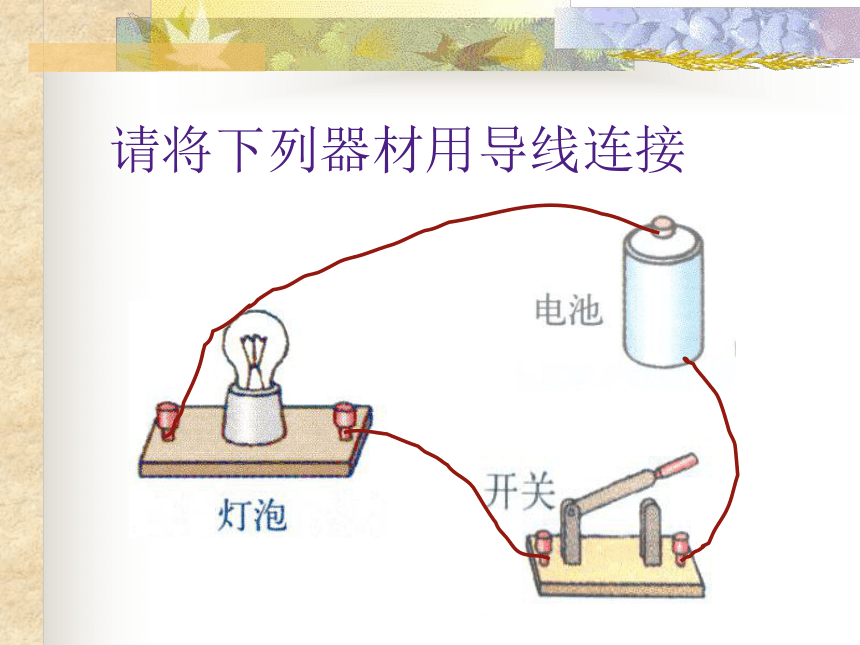

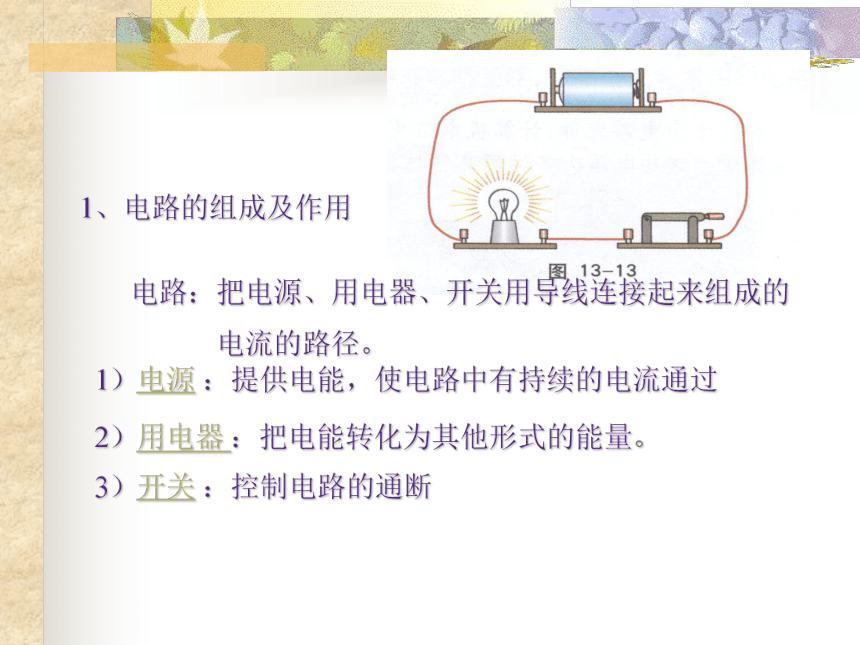

课件17张PPT。让电灯发光请将下列器材用导线连接1、电路的组成及作用1）电源 ：提供电能，使电路中有持续的电流通过3）开关 ：控制电路的通断2）用电器 ：把电能转化为其他形式的能量。电路：把电源、用电器、开关用导线连接起来组成的

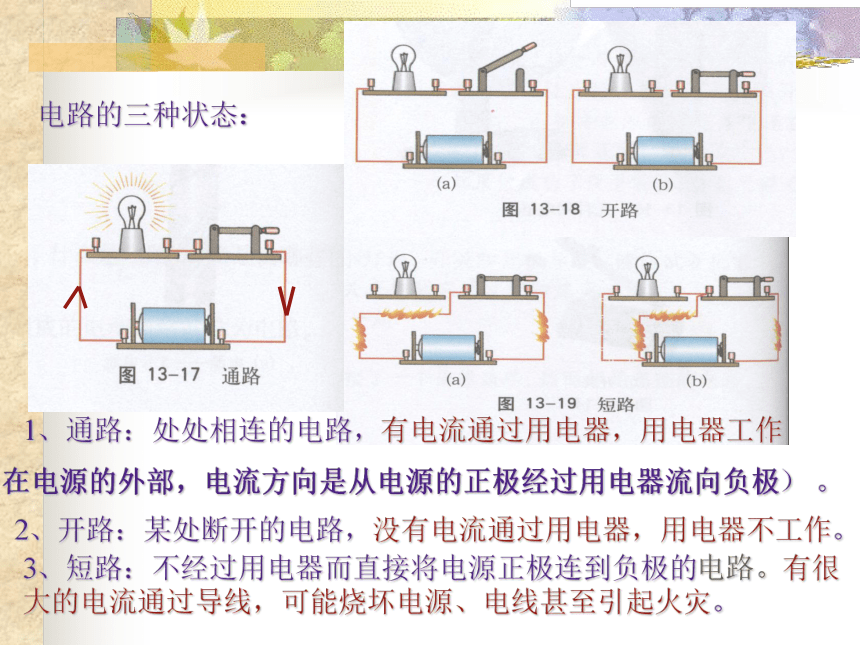

电流的路径。电路的三种状态： 2、开路：某处断开的电路，没有电流通过用电器，用电器不工作。3、短路：不经过用电器而直接将电源正极连到负极的电路。有很 大的电流通过导线，可能烧坏电源、电线甚至引起火灾。 1、通路：处处相连的电路，有电流通过用电器，用电器工作

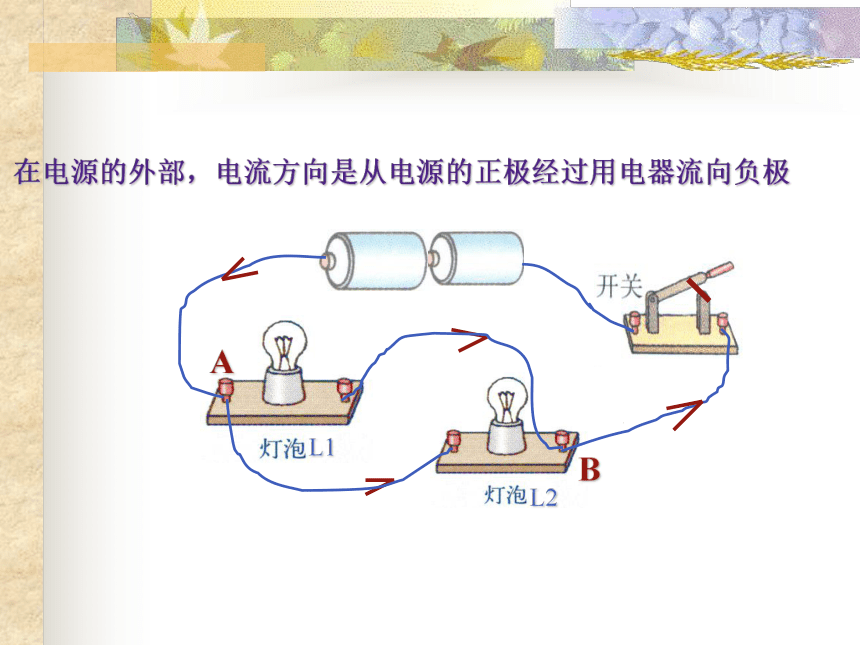

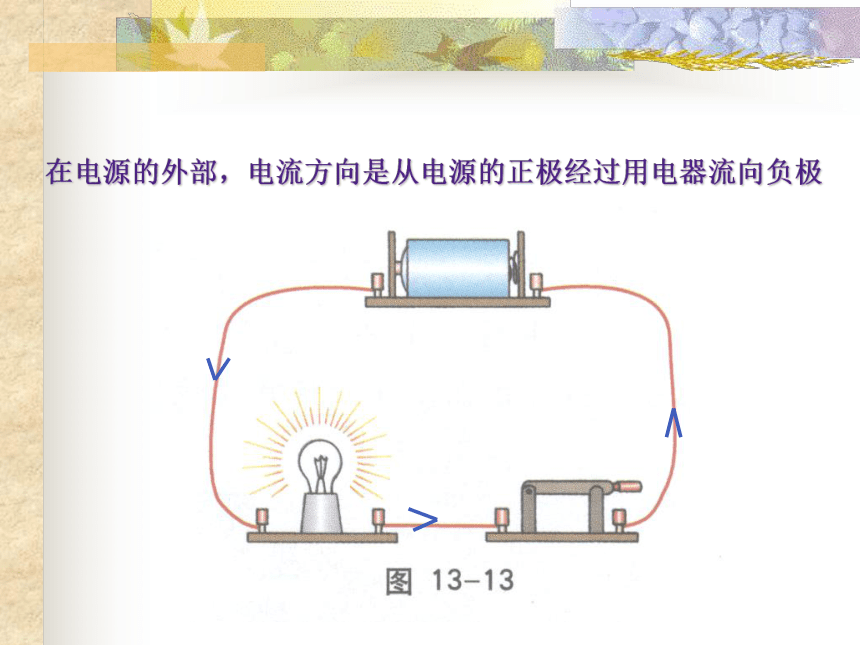

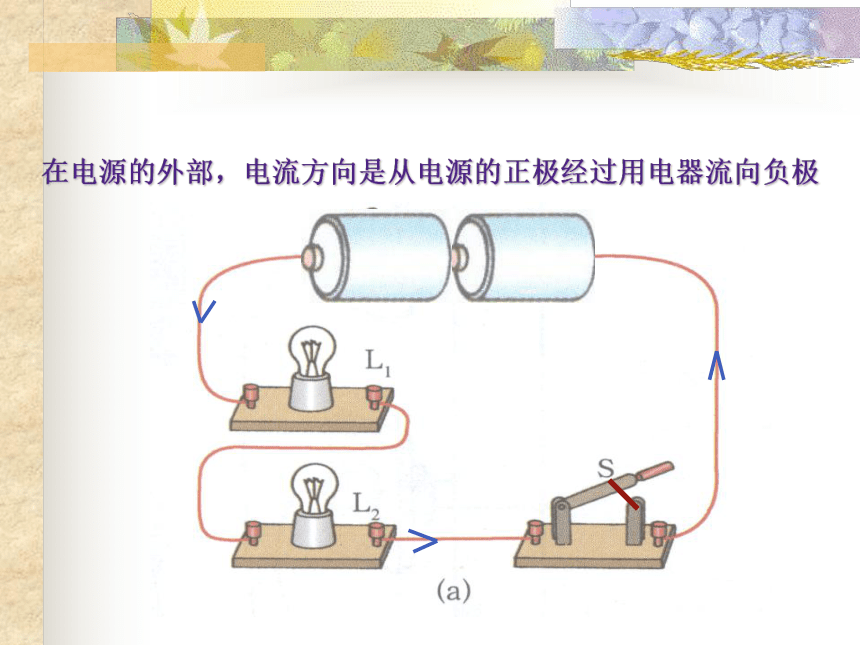

（在电源的外部，电流方向是从电源的正极经过用电器流向负极） 。在电源的外部，电流方向是从电源的正极经过用电器流向负极在电源的外部，电流方向是从电源的正极经过用电器流向负极在电源的外部，电流方向是从电源的正极经过用电器流向负极ABL1L2电路中几种常见的符号课堂练习ABL1L2课堂小结：1、电路的组成及作用。(电源、用电器、开关)
2、电路的三种工作状态及电流的流向。
3、电路符号及电路图。ABL1L2
