探究电路中的电压

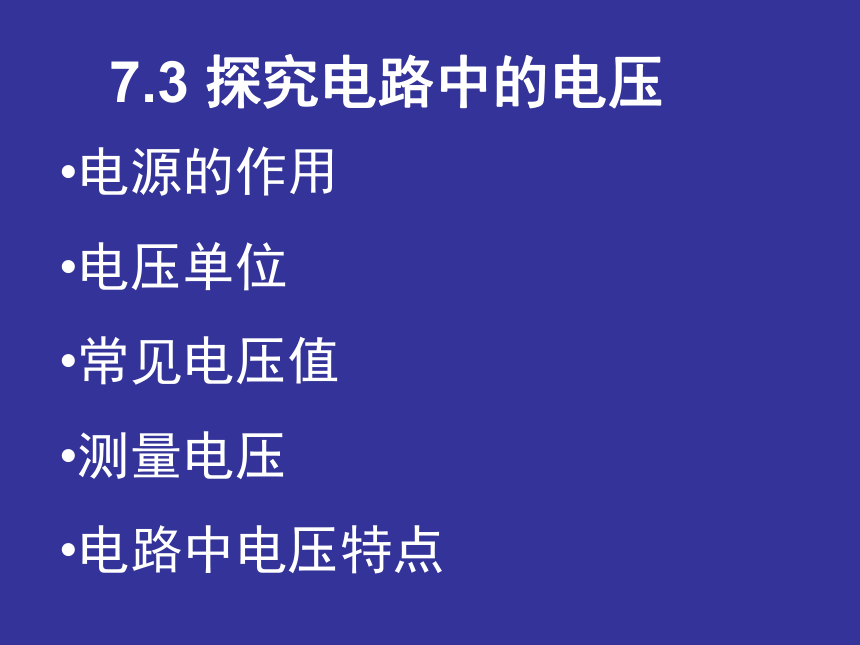

课件29张PPT。7.3 探究电路中的电压电源的作用
电压单位
常见电压值
测量电压

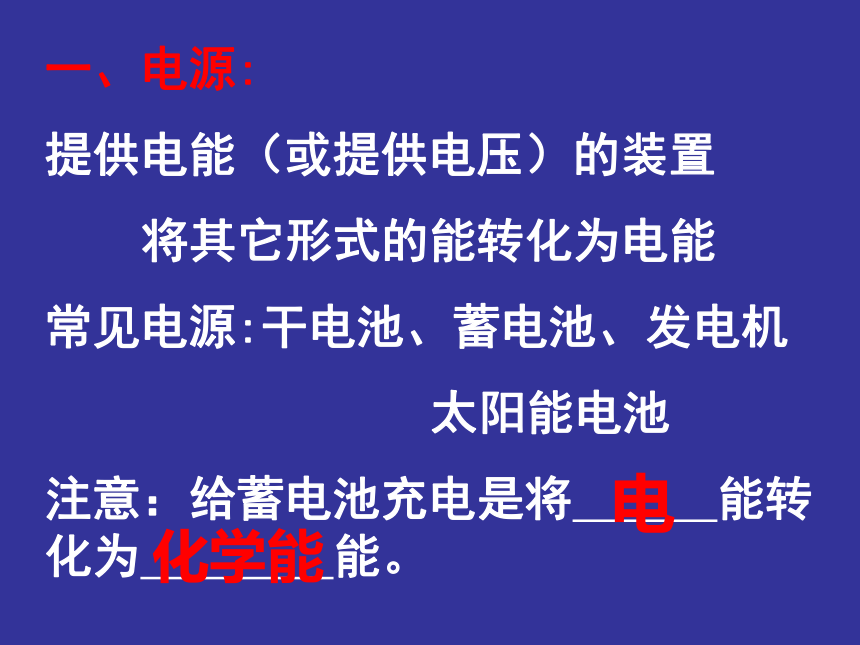

电路中电压特点一、电源:
提供电能（或提供电压）的装置
将其它形式的能转化为电能
常见电源:干电池、蓄电池、发电机
太阳能电池

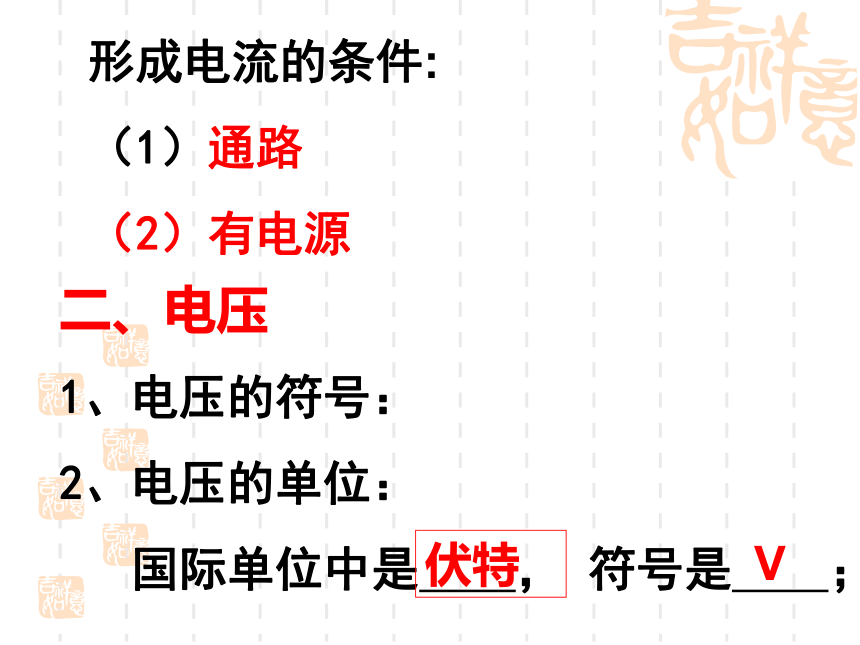

注意：给蓄电池充电是将 能转化为 能。化学能电形成电流的条件:
（1）通路
（2）有电源二、电压
1、电压的符号：
2、电压的单位：

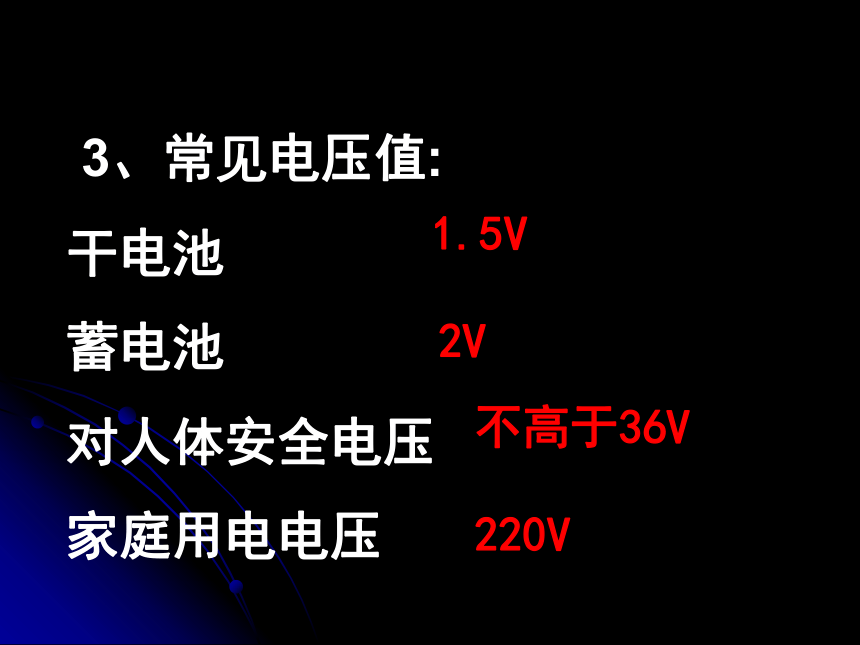

国际单位中是 ， 符号是 ；伏特V 3、常见电压值:
干电池
蓄电池
对人体安全电压

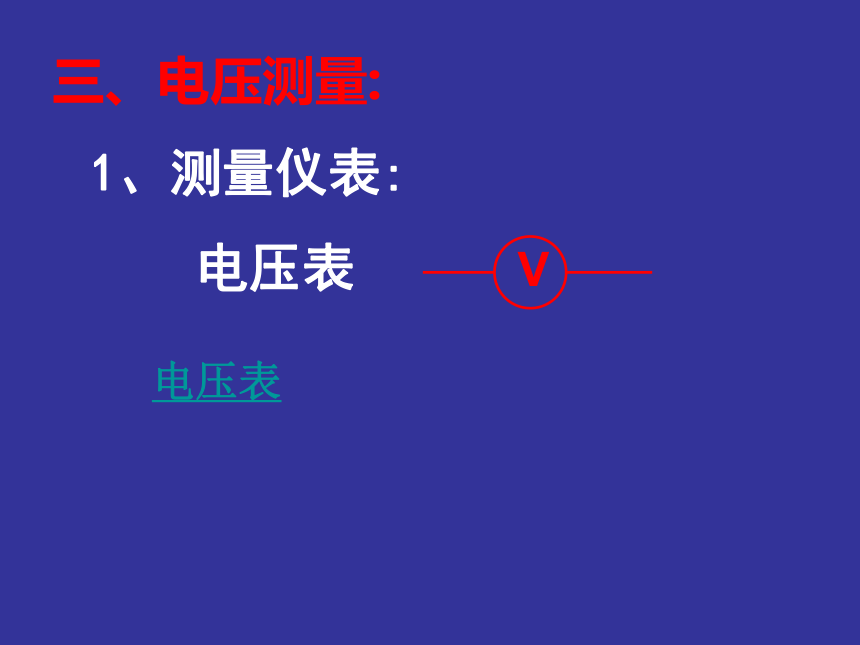

家庭用电电压1.5V2V不高于36V220V常见单位还有：kV、mV 三、电压测量:
1、测量仪表:
电压表
电压表电压表使用:测量前要校零
与被测部分电路并联
不允许超过量程(试触)
电流“+“入”-”出

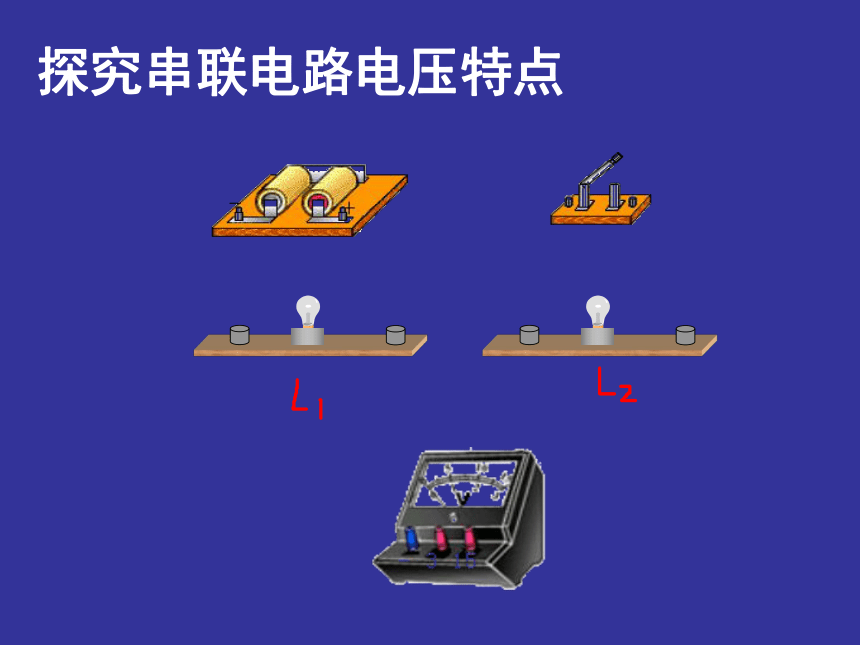

3、注意：电压表电阻很大，与用电器串联时，该支路相当于开路。探究串联电路电压特点探究并联电路电压特点U=U1+U2+ ······电源U1=U2=U3= ······闭合开关,电路 ,
去掉导线 ,是串联;

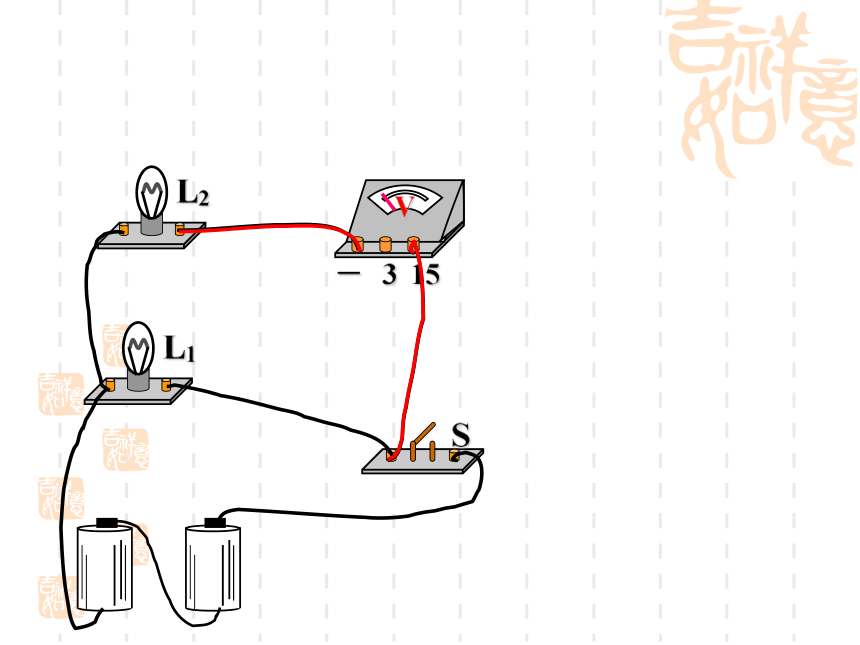

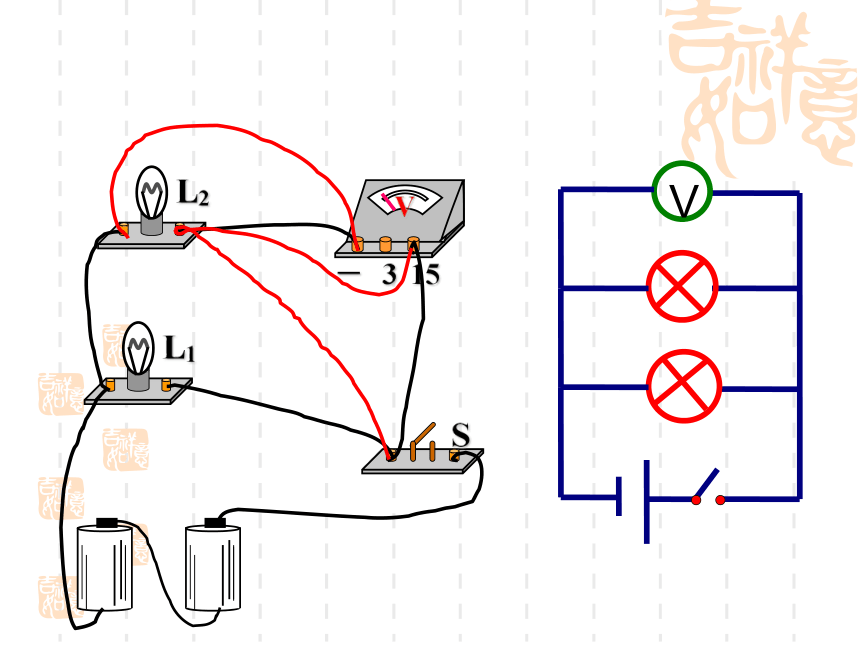

闭合开关,现象是 ,两灯并联,应该 ,两灯串联,应该 . 测电源电压1、电压表测 两端的电压。一、判断电压表测何用电器的电压常见题型2、(05桂林)在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是 3、如图所示，V1测量　　　两端的电压；V2测量　　　　两端的电压；V3测量　　　两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是4、如图所示电路，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数也为6V，则：
（1） L1、L2、L3的连接方式________。
（2）V1、V2分别测的是________电压。
1、电源电压为6V，电压表示数4V，L2两端电压为_____， L1的电压___。二、串、并联电路的电压特点应用2、如图所示电路，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数也为6V，则：
（1） L1、L2、L3的连接方式________。
（2）V1、V2分别测的是________电压。
（3）A、B间的电压值为_______ V。
3、（2006年济宁市）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．5.6V 1.4V B．7 V 1.4V C．1.4V 7V D．1.4V 5.6V表1示数是3V,表2示数是4V,求各灯电压1、如图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是　 A、灯L1处短路 B、灯L2处短路
C、灯L1处断路 D、灯L2处断路三、电路故障题2、如图所示，闭合开关后所发生的现象是
A．电流表指针几乎不动，电压表指针有明 显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．两表指针均有明显偏转
D．两表指针几乎不动
3、如图所示，电源电压不变，闭合开关S后，两灯都发光，一段时间后，其中某灯突然熄灭，而电流表、电压表都仍有示数，发生这一现象的原因可能是
A．灯L1短路　　 B．灯L2短路　　
C．灯L1断路　　　D．灯L2断路四、填表型1、如图所示，甲、乙为两只测电流和电压的电表，接法都正确，则下面判断正确的是（ ）
A、甲、乙都是安培表
B、甲是安培表，乙是伏特表
C、甲是伏特表，乙是安培表
D、甲、乙都是伏特表2、图中各元件连接均正确，甲、乙为两个电表，则甲为__表，乙为__表。2、（04长春）在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光。请在图中圆圈内填上合适的电表符号。3、（04年北京）在图中所示的电路中是三个电表,闭合开关S，（1）使灯L1与L2串联，电路中_________是电流表；
（2）灯L1与L2并联，电路中 是电压表。4、如图，
（1）要使两灯并联1、2、3应分别填何表？
（2）要使两灯串联1、2、3应分别填何表？
