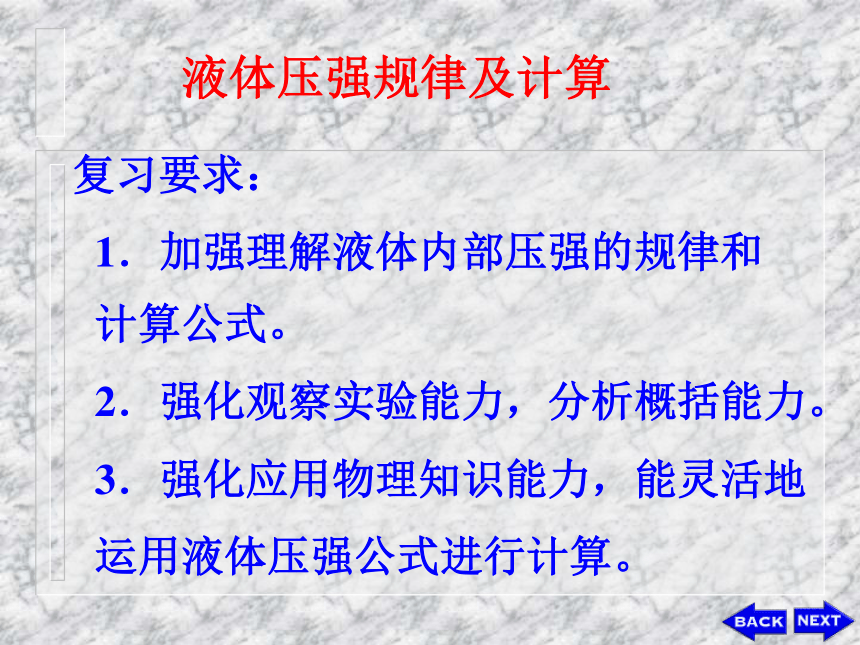

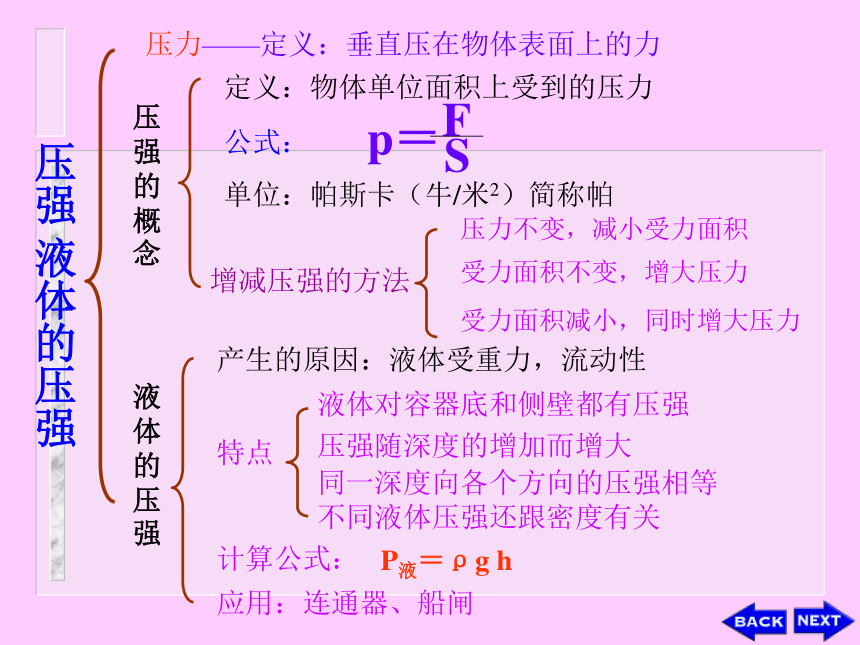

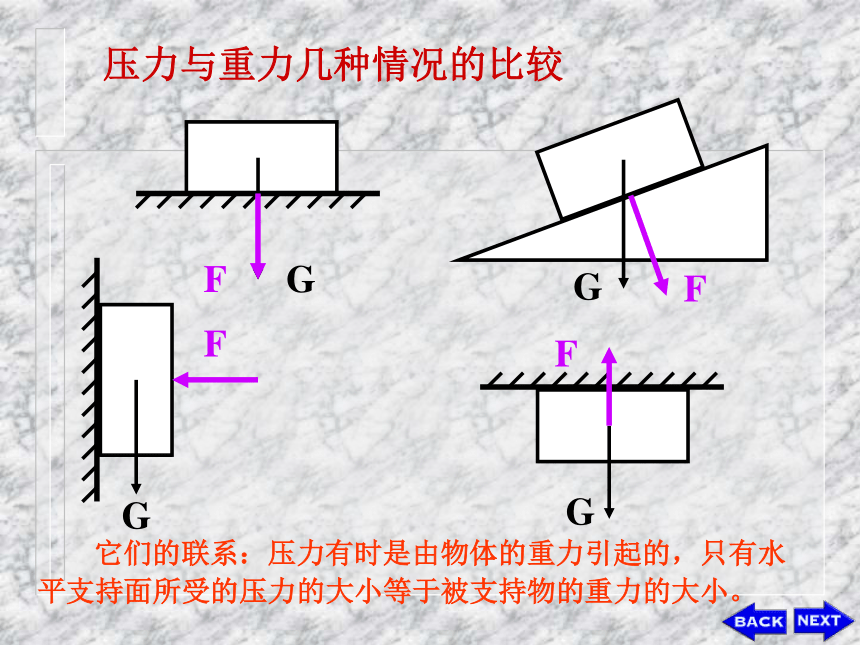

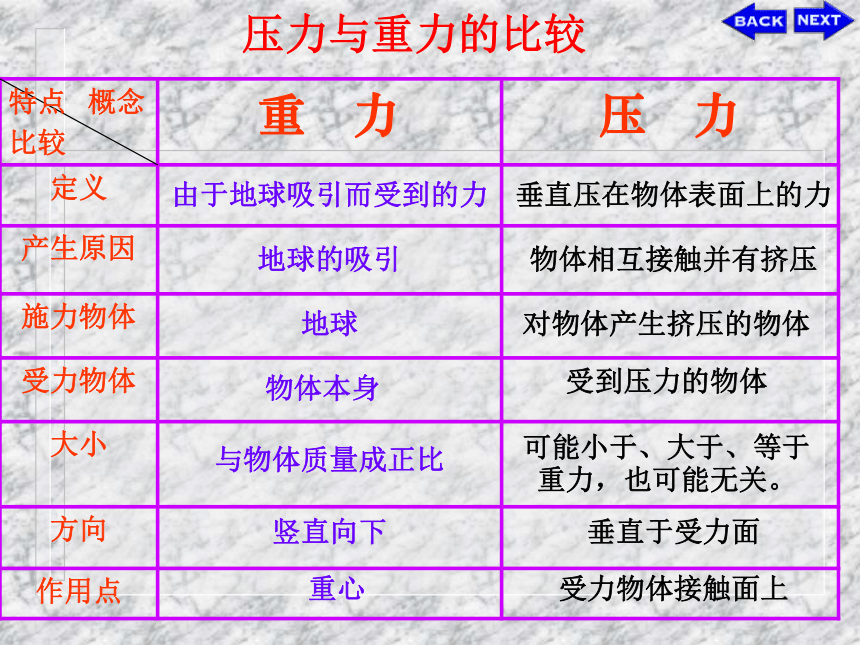

课件37张PPT。第十章 压强 液体的压强九年义务教育三年制初中物理第一册作者：山东省临清市八岔路镇中学 郭乾峰压强 液体的压强压力——定义：垂直压在物体表面上的力定义：物体单位面积上受到的压力公式：单位：帕斯卡（牛/米2）简称帕增减压强的方法产生的原因：液体受重力，流动性特点压强的概念受力面积不变，增大压力压力不变，减小受力面积受力面积减小，同时增大压力液体的压强液体对容器底和侧壁都有压强压强随深度的增加而增大同一深度向各个方向的压强相等不同液体压强还跟密度有关计算公式：P液＝ρg h应用：连通器、船闸压力与重力的比较垂直压在物体表面上的力地球与物体质量成正比由于地球吸引而受到的力竖直向下重心受力物体接触面上垂直于受力面可能小于、大于、等于重力，也可能无关。对物体产生挤压的物体物体本身受到压力的物体地球的吸引物体相互接触并有挤压压力与重力几种情况的比较GFGFGGFF 它们的联系：压力有时是由物体的重力引起的，只有水平支持面所受的压力的大小等于被支持物的重力的大小。液体压强规律及计算2．强化观察实验能力，分析概括能力。3．强化应用物理知识能力，能灵活地运用液体压强公式进行计算。复习要求：1．加强理解液体内部压强的规律和

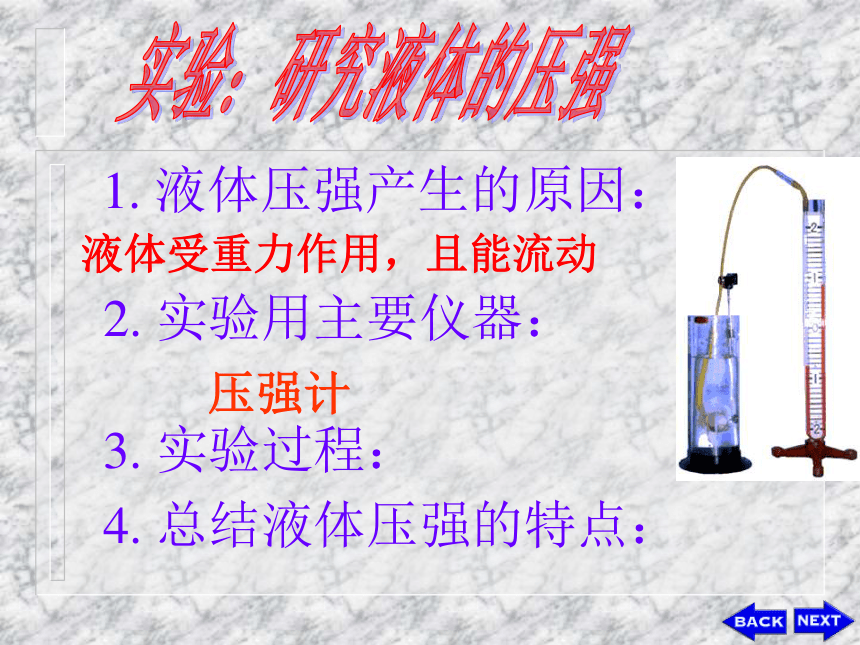

计算公式。 1. 液体压强产生的原因：
2. 实验用主要仪器：
3. 实验过程：

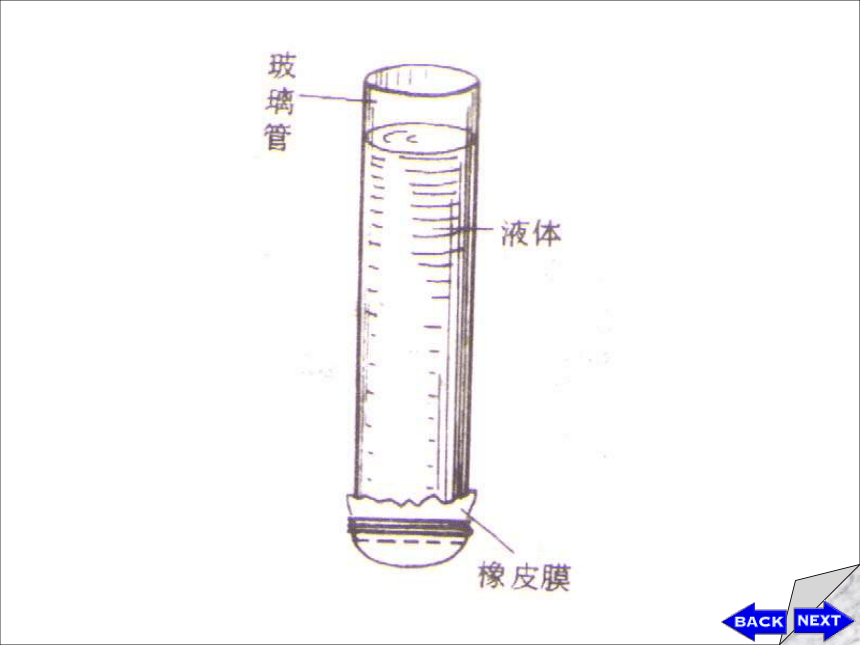

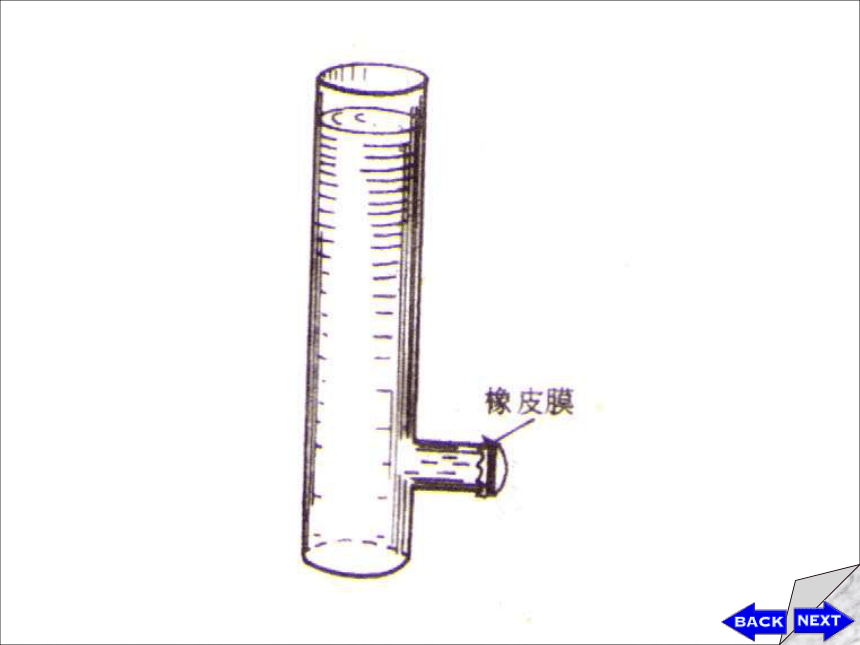

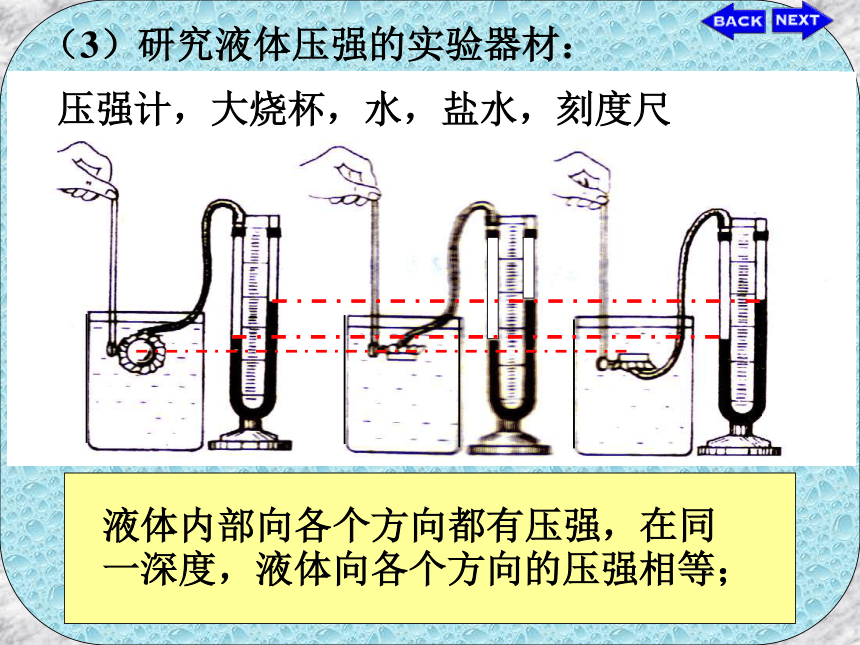

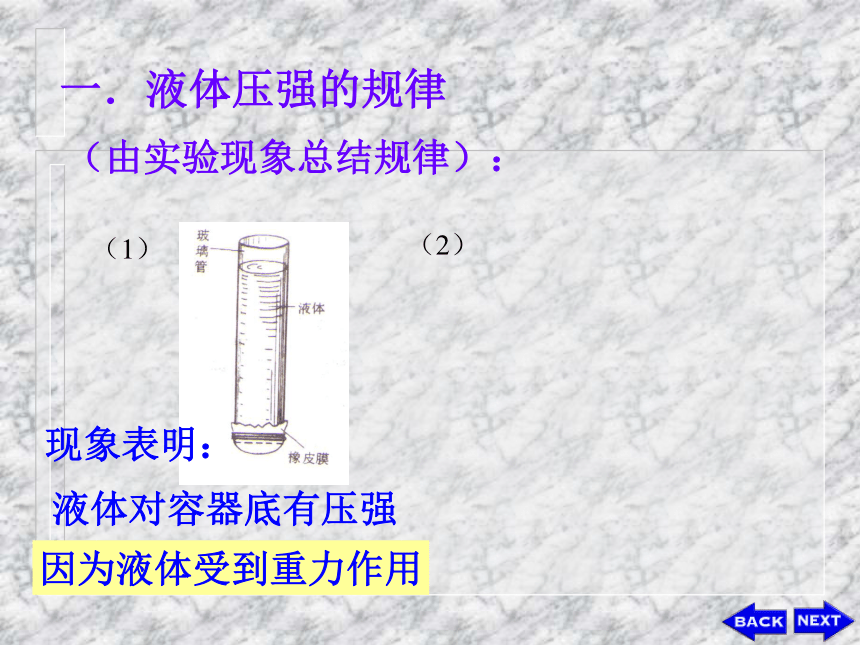

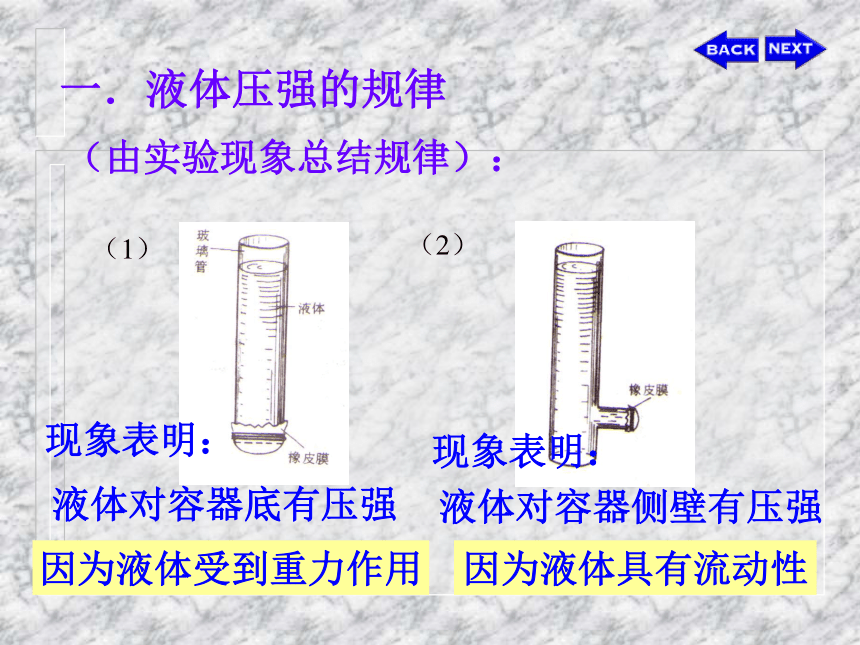

4. 总结液体压强的特点：液体受重力作用，且能流动压强计实验：研究液体的压强一．液体压强的规律（由实验现象总结规律）：（1）（2）一．液体压强的规律（由实验现象总结规律）：因为液体受到重力作用（1）（2）一．液体压强的规律（由实验现象总结规律）：（1）（2）一．液体压强的规律（由实验现象总结规律）：因为液体具有流动性因为液体受到重力作用（3）研究液体压强的实验器材：压强计，大烧杯，水，盐水，刻度尺（3）实验记录表格：液体压强的规律：（2）液体内部向各个方向都有压强，在同一深度，液体向各个方向的压强相等。（1）液体对容器底和容器侧壁都有压强；（3）液体的压强随深度增加而增大； （4）不同液体的压强还跟密度有关。二．液体压强的计算：F＝Gp＝ρgh＝ρShg千克／米3米帕斯卡知识点拨：1、p ＝ρgh是由 推导出的，
适用任何情况，关键是找出受力面积上对应的压力； p＝ρgh 适用于求液体的压强。h1例1．如图所示，容器内装满水，且底面积为S，求容器中A．B．C．D各点的压强和容器底受到的压力。pA＝ρg（h1＋ h2）F底＝ pDSh2h3pB＝ρgh1pC＝0pD＝ρg（h1＋ h3）解 ：例2．如图3所示，试管中装一些水，当试管倾斜时，水在试管底部产生的压强比竖直时将：
A．变大 B．变小 C．不变 D．无法比较p1＝ρghp2＝ρgH>知识点拨：2、公式 p＝ρgh 中的h是指液体某处到液体的自由面的竖直深度1、p ＝ρgh是由 推导出的，
适用任何情况，关键是找出受力面积上对应的压力； p＝ρgh 适用于求液体的压强。例3．下列各图容器都装满水，各容器底部面积都为S，水的深度都为h，比较各容器底部所受到水的压强和压力大小；及对支撑面的压力。p底＝ρghF2> G水2F1＝ G水1F3? G水3F底＝ p底SG水3 > G水1 > G水23．液体对容器底部的压力不一定等于液体本身的重力，在容器底部面积和液体深度一定时，压力大小与容器的形状有关。知识点拨：2、公式 p＝ρgh 中的h是指液体某处到液体的自由面的竖直深度例4．某边长为5厘米的正方体木块，静止于容器的水中，如图5所示，有3／5浸没水中，则：
（1）木块底部受到的压强是多少？
（2）此木块的本身重为多少？（g取10牛／千克）
（3）如容器底面积为100厘米2，则容器底面受到的压强增大多少？（用2种方法计算）
解: （1）
h=3/5 ? 5厘米=3厘米p=ρgh
= 1 ? 103千克／米3
? 10牛／千克? 3 ? 10-2米
=300帕 G木 = F
=pS
=300帕? 5 ? 5 ? 10-4米2
=0.75牛（2）4．某边长为5厘米的正方体木块，静止于容器的水中，如图5所示，有3／5浸没水中，则：
（1）木块底部受到的压强是多少？
（2）此木块的本身重为多少？（g取10牛／千克）
（3）如容器底面积为100厘米2，则容器底面受到的压强增大多少？（用2种方法计算）
4．某边长为5厘米的正方体木块，静止于容器的水中，如图5所示，有3／5浸没水中，则：
（1）木块底部受到的压强是多少？
（2）此木块的本身重为多少？（g取10牛／千克）
（3）如容器底面积为100厘米2，则容器底面受到的压强增大多少？（用2种方法计算）
?p =ρg ?H p =ρg H 分析：（3）方法一:（3）方法一:4．某边长为5厘米的正方体木块，静止于容器的水中，如图5所示，有3／5浸没水中，则：
（1）木块底部受到的压强是多少？
（2）此木块的本身重为多少？（g取10牛／千克）
（3）如容器底面积为100厘米2，则容器底面受到的压强增大多少？（用2种方法计算）
?H= H后 - H原
V原V后＝ V原＋ V浸SSV浸? 5 ? 3 ? 10-6米3 ?（100 ? 10 -4米2）?p =ρg ?H = 1 ? 103千克／米3 ? 10牛／千克? 5（3）方法二:= 75帕4．某边长为5厘米的正方体木块，静止于容器的水中，如图5所示，有3／5浸没水中，则：
（1）木块底部受到的压强是多少？
（2）此木块的本身重为多少？（g取10牛／千克）
（3）如容器底面积为100厘米2，则容器底面受到的压强增大多少？（用2种方法计算）
练习
1. 判断：液体由于受重力作用而对容器底有压强，由于能流动而对容器侧壁有压强，对液体内部上方却没有压强。 （ ）×2. 研究液体内部压强的主要仪器是（ ）
A. 水银气压计 B. 无液气压计 C. 金属盒气压计 D. 压强计D3. 液体压强计的橡皮膜受到压强时，U形管两边的液面出现 ；压强越大，液面的高度差 。高度差越大4. 把一个正方体形状的固体放在一个与它形状、大小完全相同的盒子里，它对盒底 （有、没有）压强， 它对盒子的侧壁 （有、没有）压强。如果在盒子里装满细沙，盒底、盒子的侧壁受到压强吗？有没有都受到压强液体内部向各个方向都有压强；
同一深度，液体向各个方向的压强相等。同种液体的压强随深度的增加而增大同一深度，密度大的液体产生的压强大。7、如右图所示甲、乙两个完全相同的长方体容器装满水后，甲平放在水平面上，乙竖放在水平面上，则=甲乙（1）甲乙两容器底面受到的压强和压力p甲 p乙，F甲 F乙
（2）甲乙两容器对水平面的压强和压力p甲1 p乙1，F甲1 F乙1
（3）甲乙两容器分别放在天平的左右盘上，天平是否平衡？==<天平平衡<9、把一根装有液体的倾斜放置的玻璃管改为竖直放置，则液体对管底的压强将（ ）
A、变大 B、变小 C、不变 D、无法确定 CA8、如右图所示，玻璃管下端扎有橡皮膜，管里装有某种液体，此时橡皮膜向外凸出，若将玻璃管慢慢放入盛有水的容器中，当玻璃管内外的液面相平时，发现橡皮膜仍向下凸出，则管内装的液体可能是（ ）
A、煤油 B、水
C、硫酸 D、酒精B11、如图A、B、C三个容器中所装液体的质量相等，A、B中盛水，C中盛酒精，B、C中液面相平，则三个容器底部受到液体的压强pA 、 pB 、 pC的正确关系为（ ）
A、pA=pB> pC B、pA>pB> Pc
C、pA>pB= pC D、pA=pB= pC
BC13. 轮船舱底在水面下3.5米，舱底穿了一个面积为0.2米2的洞，要想堵住这个洞，需要对挡板施加多大的力？（取g=10牛/千克）已知：ρ水=1.0×103千克/米3 h=3.5米 g=10牛/千克
s= 0.2米2
求：F
解：p= ρ水g h= 1.0×103千克/米3 × 10牛/千克 × 3.5米
= 3.5 ×104帕
F= p s= 3.5 ×104帕× 0.2米2=7000牛
答：需要对挡板施加7000牛的力。连通器的工作原理连通器牛自动饮水器船闸的工作原理冲刺！向理想再会！
