14.2 科学探究：欧姆定律

课件19张PPT。§14-2 欧姆定律　　　　　　　　　物理教学课件

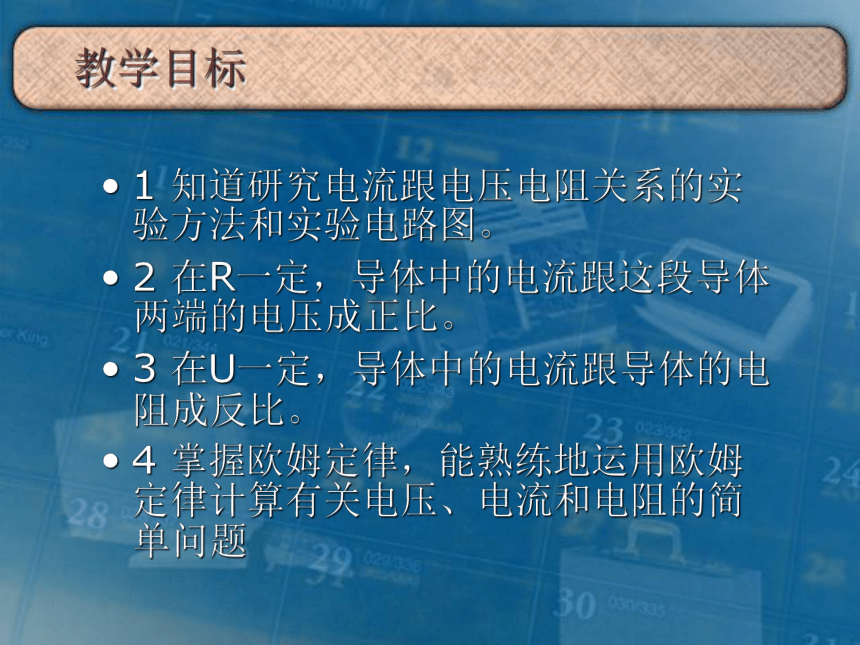

明港二中　齐根荣教学目标1 知道研究电流跟电压电阻关系的实验方法和实验电路图。
2 在R一定，导体中的电流跟这段导体两端的电压成正比。
3 在U一定，导体中的电流跟导体的电阻成反比。
4 掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题
欧姆定律一 电流 电压 电阻的关系
二　欧姆定律的内容

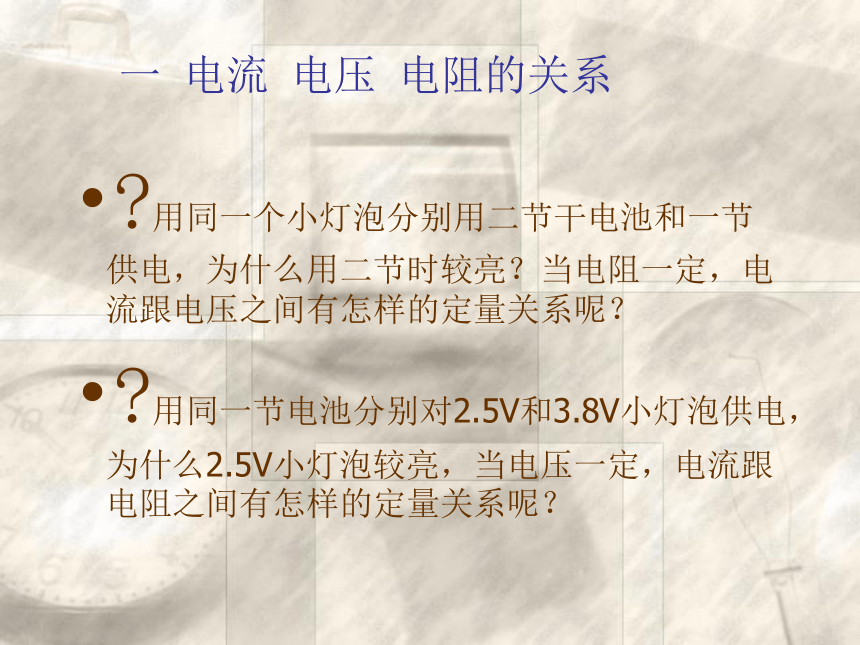

三　运用欧姆定律进行的简单计算 一 电流 电压 电阻的关系?用同一个小灯泡分别用二节干电池和一节供电，为什么用二节时较亮？当电阻一定，电流跟电压之间有怎样的定量关系呢？
?用同一节电池分别对2.5V和3.8V小灯泡供电，为什么2.5V小灯泡较亮，当电压一定，电流跟电阻之间有怎样的定量关系呢？5

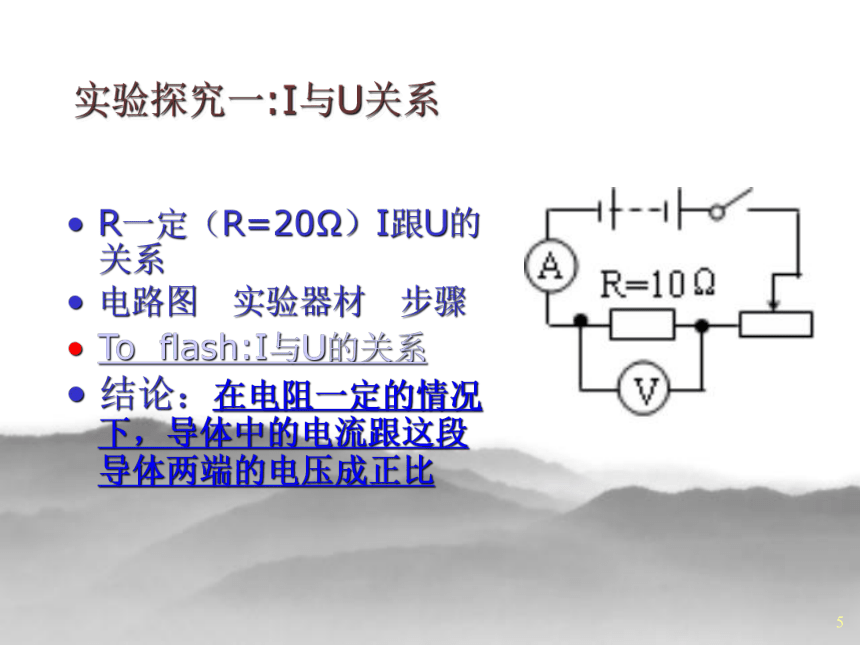

实验探究一:I与U关系R一定（R=20Ω）I跟U的关系
电路图　实验器材　步骤
To flash:I与U的关系

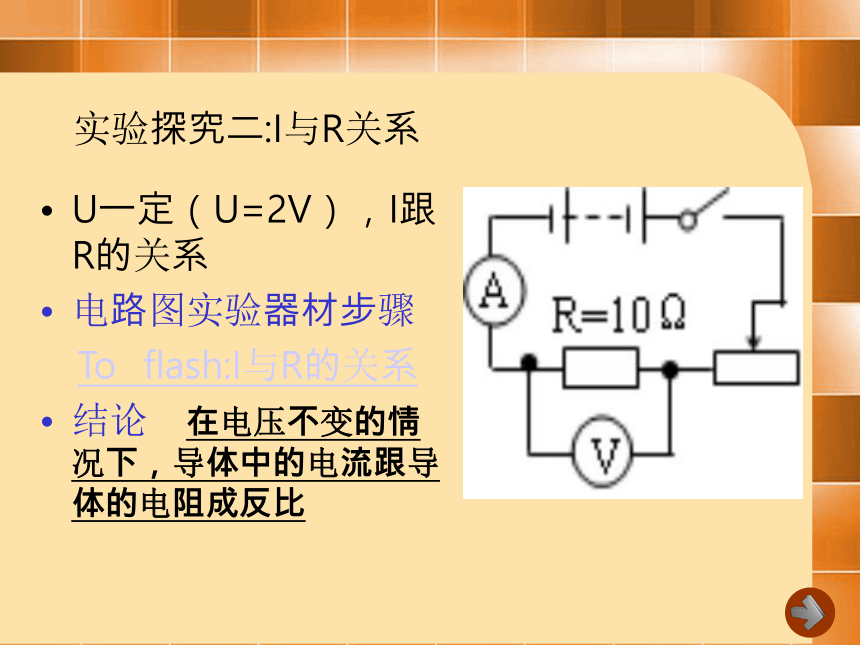

结论：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比 实验探究二:I与R关系U一定（U=2V），I跟R的关系
电路图实验器材步骤
　To flash:I与R的关系
结论　在电压不变的情况下，导体中的电流跟导体的电阻成反比 7!结论
在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比
在电压不变的情况下，导体中的电流跟导体的电阻成反比 练习一个电阻两端的电压为3V时通过的电流为0.3A，当电压增大到6V，那么它的电流为_____；如果要使电流为0.1A，那么电压为 。
当电源电压不变的情况下，接上5Ω的电阻时通过的电流为0.6A，那么把电阻改为15Ω,则通过的电流为___
0.6A1V0.2Ω二　欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
公式： I = U/R。 公式中I、U、R的单位分别是安、伏和欧。
公式的物理意义：当导体的电阻R一定时，导体两端的电压增加几倍，通过这段导体的电流就增加几倍。这反映导体的电阻一定时，导体中的电流跟导体两端的电压成正比例关系(I∝U)。当电压一定时，导体的电阻增加到原来的几倍，则导体中的电流就减小为原来的几分之一。反映了电压一定时，导体中的电流跟导体的电阻成反比例的关系(I∝U/R)。公式I=U/R完整地表达了欧姆定律的内容
说明： 欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的 目标检测用电压表测出一段导体两端的电压是７.２Ｖ，用电流表测出通过这段导体的电流为０.４Ａ，求这段导体的电阻.请注意！要求：画好电路图。说明某导体两端所加电压的图示法。在图上标明已知量的符号、数值和未知量的符号。
电路图及解题过程是否符合规范要求
答题叙述要完整
R=U/I的意义：导体的电阻在数值上等于导体两端的电压跟通过导体电流的比值。不能认为"电阻跟电压成正比，跟电流成反比。“因为电阻的大小只与电阻的材料、长度、横截面积和温度有关，与电压和电流无关”。
介绍伏安法测电阻 目标检测１在研究欧姆定律的实验中，先保持________________不变，得出导体　　　　　　的电流跟__________成正比；然后保持________不变，得出导体的电流跟________成反比。这种研究方法称为控制变量法。
　２图1所示电路电键闭合时，电流表示数为0.9安，电压表示数为4.5伏，导体电阻为________欧。断开电键后，电流表示数________安，电压表示数________伏，导体电阻________欧。导体电阻导体两端电压电压导体的电阻5005目标检测３有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。
４一只电阻器两端的电压从2伏增加到2.8伏，通过该电阻器的电流增加了0.1安，则该电阻器的电阻值是________欧。
５电流表不允许直接接在电源两端，这是因为电流表的____非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。
６电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。200.150208电阻电阻短路目标检测７如图1所示，OA、OB两直线是A、B两电阻的电压、电流关系图象。从图中可求得RA阻值为____欧，RB阻值为____欧。若将RA接在6伏电源上，通过它的电流为____安；若B接另一电源，ＩB=ＩA，则RB两端电压为________伏。12300.515目标检测８．关于欧姆定律，下列叙述中错误的是 　　　　　　　　[　]
　　　A．在相同电压下，导体的电流和电阻成反比
　　　B．对同一个导体，导体中的电流和电压成正比
　　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
　９．两根电阻丝的电阻分别为2欧和16欧，将它们接在同一电源两端，则通过它们的电流之比为 [　]
　　　A．1∶1　　 B．1∶8　　C．1∶32 　 D．8∶1
　１０．两电阻R1和R2接在各自电路中，当U1∶U2=2∶1，I1∶I2=4∶1时，两电阻R1、R2阻值之比等于 [ ]
　　　A．1∶2 　　B．2∶1　　C．8∶1 　　D．1∶8
　１１．实验室测导体电阻的方法叫　　　　　　　　 [　]
　　　A．欧姆法 　B．电阻法　　C．伏安法　 D．以上都不是BCAC目标检测１２实验时，如电路连接正确，合上电键，灯不亮，安培表有读数，伏特表无读数，其原因是 [　]
　A．电源无输出电压
　B．电键接触不良
　C．小灯泡两端短路
　D．伏特表接线柱松动而接　　　　　　　　　　　　　触不良C？通过本节的学习，你知道为什么电流表串联，而电压表要并联使用吗？
电流表的电阻很小(有的只有零点几欧)，因此，实验中绝对不允许直接把电流表接到电源的两极上。否则，通过电流表的电流过大，有烧毁电流表的危险。
电压表的电阻很大(约几千欧)，把电压表直接连在电源的两极上测电压时，由于通过电压表的电流很小，一般不会烧毁电压表。
