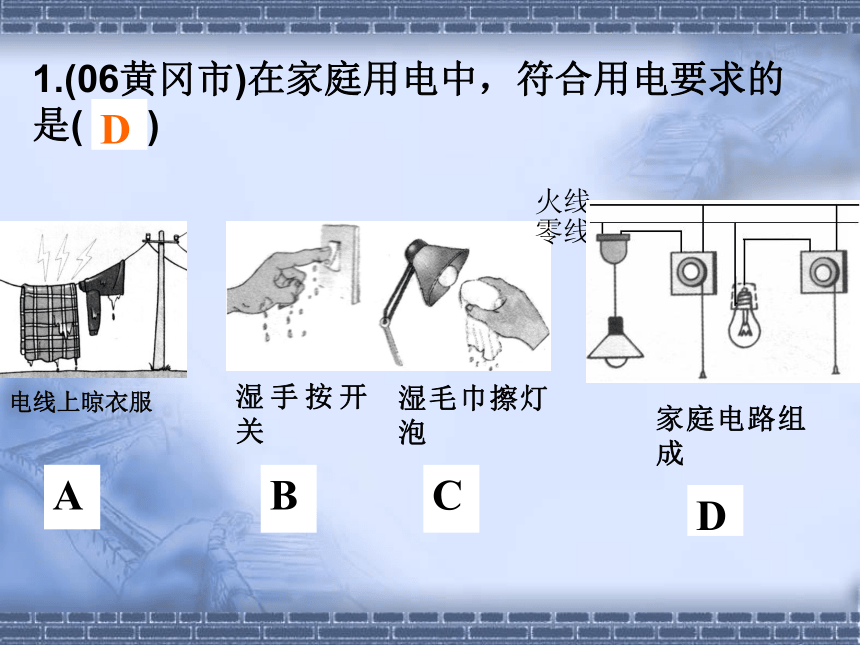

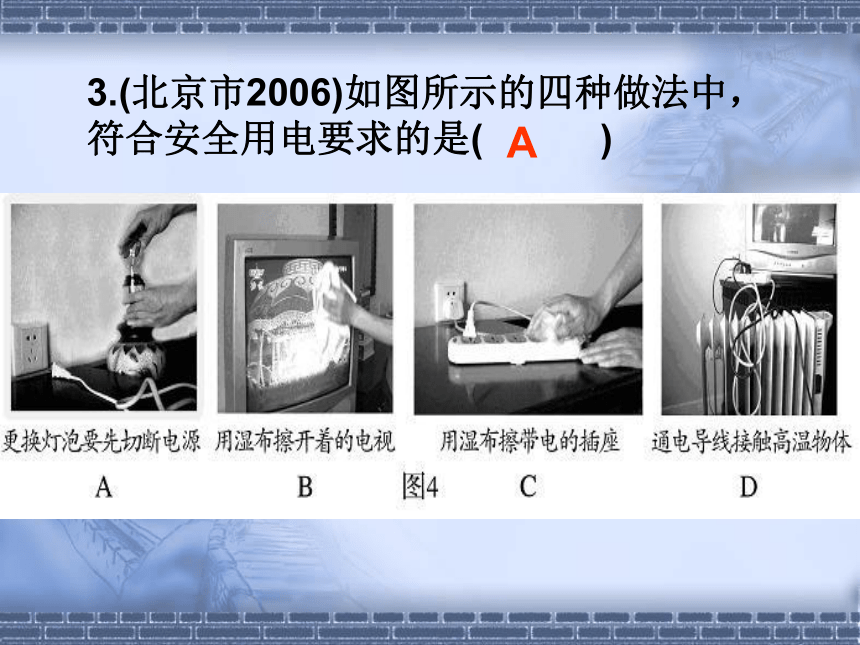

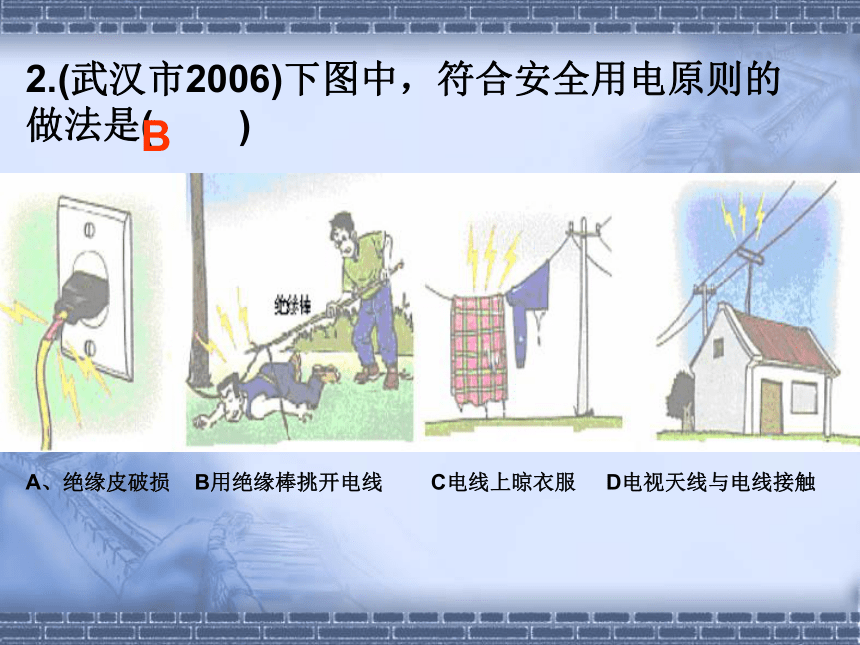

课件21张PPT。1.(06黄冈市)在家庭用电中，符合用电要求的是( ) BC湿手按开关湿毛巾擦灯泡电线上晾衣服A家庭电路组成火线零线DD2.(武汉市2006)下图中，符合安全用电原则的做法是( )A、绝缘皮破损 B用绝缘棒挑开电线 C电线上晾衣服 D电视天线与电线接触B3.(北京市2006)如图所示的四种做法中，符合安全用电要求的是( )A图1

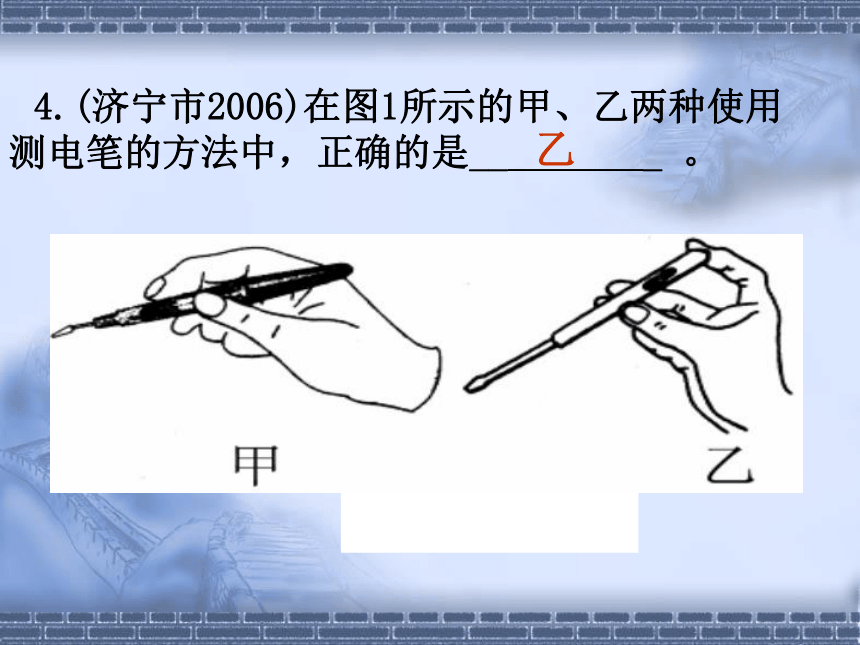

4.(济宁市2006)在图1所示的甲、乙两种使用测电笔的方法中，正确的是__ _ 。

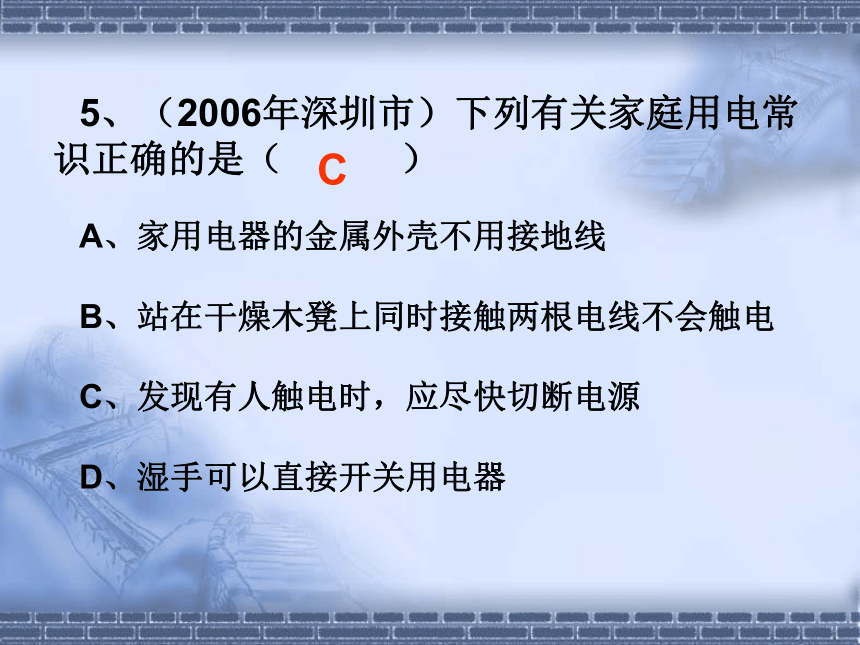

乙5、（2006年深圳市）下列有关家庭用电常识正确的是（ ）
A、家用电器的金属外壳不用接地线
B、站在干燥木凳上同时接触两根电线不会触电
C、发现有人触电时，应尽快切断电源

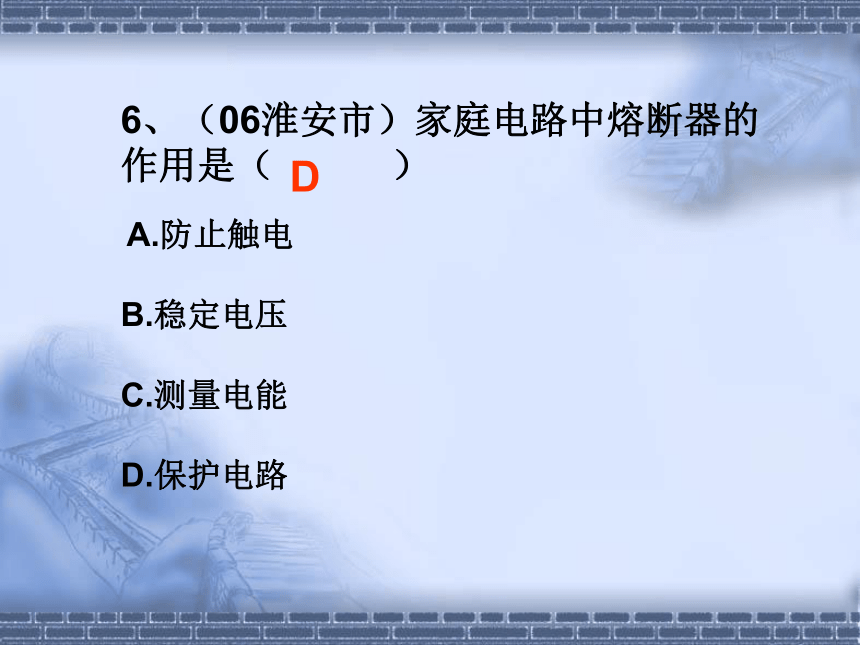

D、湿手可以直接开关用电器C6、（06淮安市）家庭电路中熔断器的作用是（ ）
A.防止触电
B.稳定电压
C.测量电能

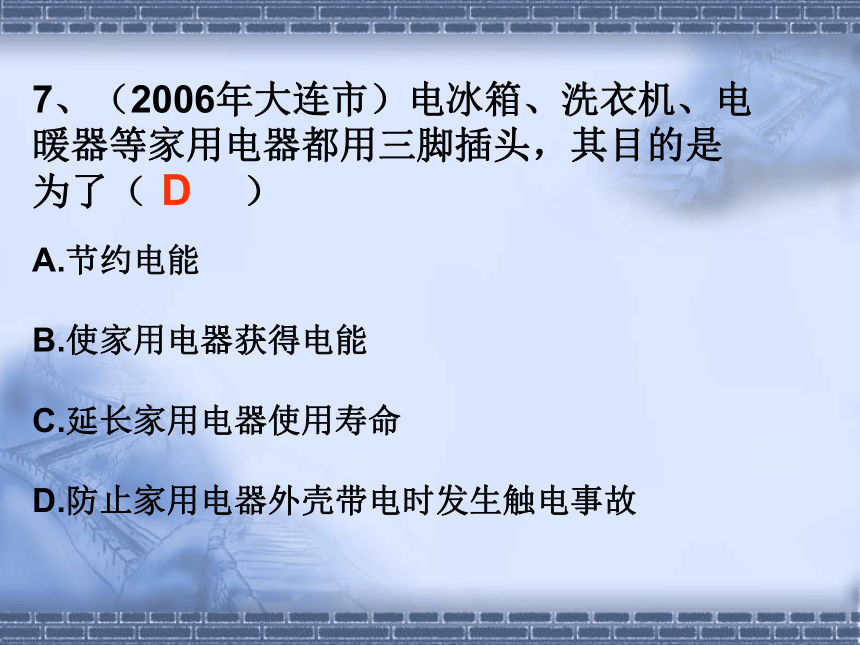

D.保护电路D7、（2006年大连市）电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是为了（ ）
A.节约电能
B.使家用电器获得电能
C.延长家用电器使用寿命

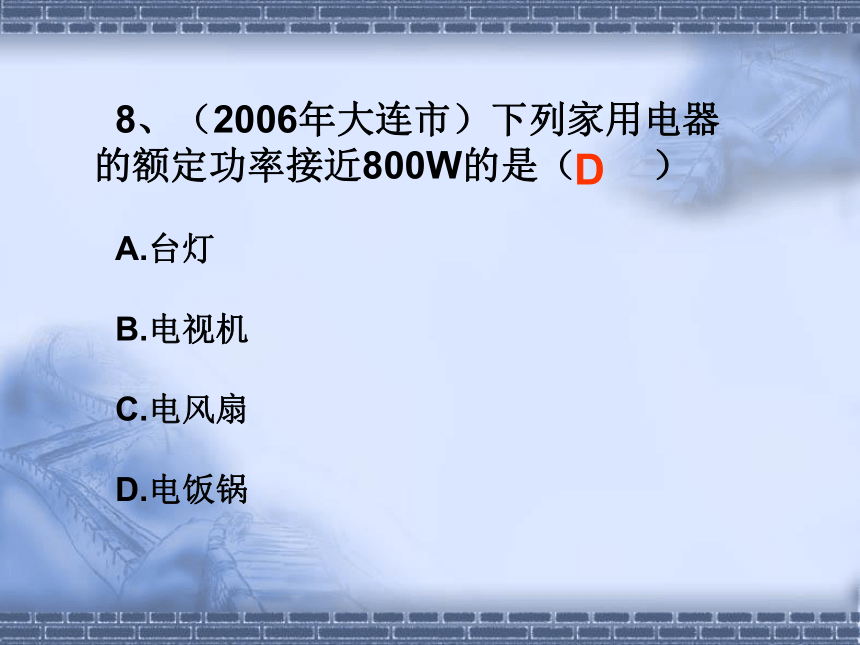

D.防止家用电器外壳带电时发生触电事故 D8、（2006年大连市）下列家用电器的额定功率接近800W的是（ ）
A.台灯
B.电视机
C.电风扇

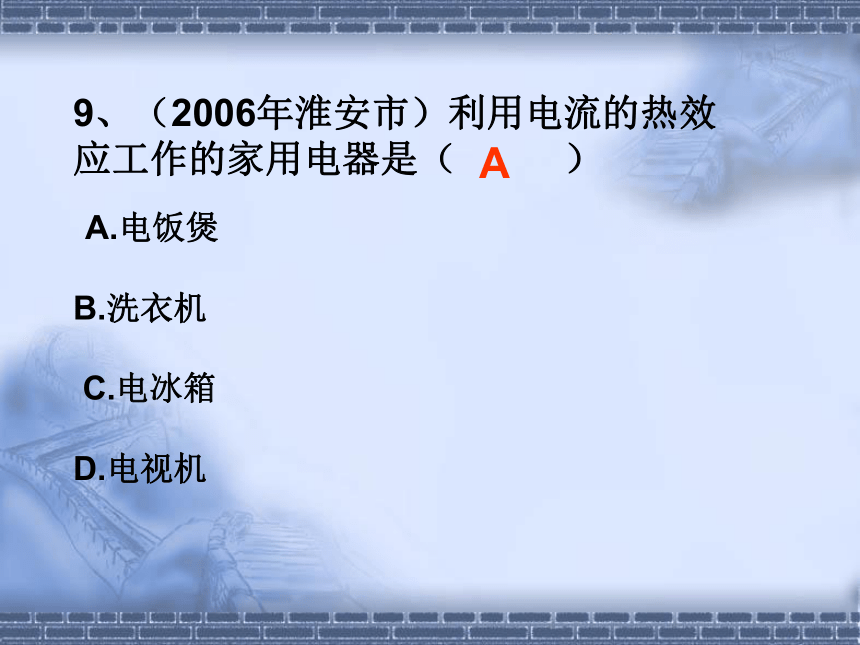

D.电饭锅D9、（2006年淮安市）利用电流的热效应工作的家用电器是（ ）
A.电饭煲
B.洗衣机
C.电冰箱
D.电视机 A10、（2006年武汉市）为了响应中央关于”全民动员共建节能型社会”的号召,小明提出了节约用电的如下建议，其中不科学的是（ ）
A.离开房间时随手关灯
B.用太阳能热水器代替家中的电热水器
C. 使用电子高效节能灯
D. 关闭空调，打开工作中的冰箱门来降低室温 D11、（2006年宿迁市）小明做作业时，发现电灯忽明忽暗，原因可能是（ ）
A．灯泡的实际电压发生了改变
B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变
D．灯泡烧坏了A12、（2006年宁波市）小明把台灯插头插人插座，当他闭合台灯开关时．室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（ ）
A．灯座短路
B．插座短路
C．插头短路
D．开关短路C13、（2006年杭州市）某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）ABCDＡ14. (南昌市2006)小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插 座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了 ，导致电路中 过大，引起“跳闸”．短路电流15.(莱芜市2006)楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是 ( )D16.(06太原)下列行为符合安全用电常识的是( )
A.在高压线旁放风筝
B.家里保险丝熔断时用铜导线代替
C.发生火灾时，不带电泼水救火
D.发现有人触电，立即用手将触电人拉开C17.试分析下列电路故障的原因:
(1)在晚上开灯一段时间后,某户人家的电灯突然全部熄灭,而邻居家的电灯还亮着;
(2)某教室闭合一个开关后,教学楼的电灯都熄灭了
(3)某一灯泡在开关闭合后一闪就不亮了,而其他灯仍然亮着.18.(济宁06)物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费__ ____ 元。李明家同时使用的用电器总功率不得超过 W。120KWh60110019（06石家庄）暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：
（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是:
（3）请你提出一条预防这种火灾发生应采取什么措施 。电流 电流越大，产生的热量就越多 大功率的用电器交叉使用 根据用电器功率换较粗的输电线；做好电路的散热工作。 ２０．（06丽水）家庭电路中的保险丝烧断了，原因可能是（ ）
A．电路短路
B．有人触电
C．灯泡的灯丝断了
D．零线出现断路Ａ２１．（06江西）“五·一”节期间，小段同学和爸爸、妈妈一起到外地游玩了两天整,出门前,他们关闭了家中其他用电器，只有一台额定功率为0.2 KW的电冰箱在间歇工作(只考虑压缩机的工作).为了了解电冰箱的工作情况,小段在出门前、后注意观察了电能表的示数，如图13甲、乙所示，求：
（1）这两天电冰箱消耗的电能是多少？
（2）这两天中，电冰箱的压缩机有多长时间没有工作？
（3）按上述电冰箱的使用情况，请你推算使用这台电 冰箱一个月需支付多少电费？（一个月按30天计算，当地电价为0.6元/KW·h）
