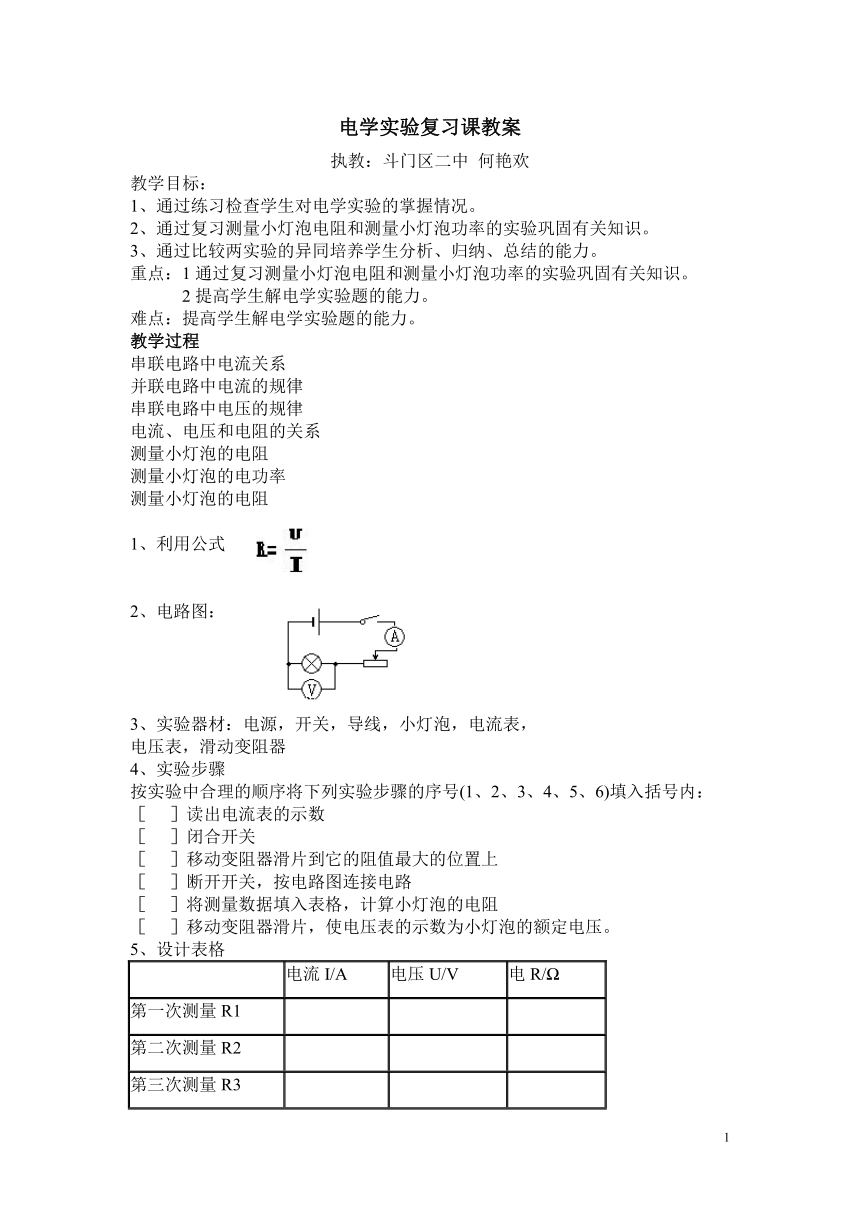

电学实验复习课教案
执教：斗门区二中 何艳欢
教学目标：
1、 通过练习检查学生对电学实验的掌握情况。
2、 通过复习测量小灯泡电阻和测量小灯泡功率的实验巩固有关知识。
3、 通过比较两实验的异同培养学生分析、归纳、总结的能力。
重点：1通过复习测量小灯泡电阻和测量小灯泡功率的实验巩固有关知识。
2提高学生解电学实验题的能力。
难点：提高学生解电学实验题的能力。
教学过程
串联电路中电流关系
并联电路中电流的规律
串联电路中电压的规律
电流、电压和电阻的关系
测量小灯泡的电阻
测量小灯泡的电功率
测量小灯泡的电阻
1、利用公式
2、电路图：
3、实验器材：电源，开关，导线，小灯泡，电流表，
电压表，滑动变阻器
4、实验步骤
按实验中合理的顺序将下列实验步骤的序号(1、2、3、4、5、6)填入括号内：
［ ］读出电流表的示数
［ ］闭合开关
［ ］移动变阻器滑片到它的阻值最大的位置上
［ ］断开开关，按电路图连接电路
［ ］将测量数据填入表格，计算小灯泡的电阻
［ ］移动变阻器滑片，使电压表的示数为小灯泡的额定电压。
5、设计表格
电流I/A 电压U/V 电R/
第一次测量R1
第二次测量R2
第三次测量R3
待测小灯泡电阻的平均值
测量小灯泡的电功率
1、利用公式：P =U I
2、实验器材：电源，开关，导线，小灯泡，电流表，
电压表，滑动变阻器
3、电路图：
4、实验步骤：
（1）、断开开关，按电路图连接电路
（2）、移动变阻器滑片到它的阻值最大的位置上
（3）、闭合开关
（4）、移动变阻器滑片，使电压表的示数为小灯泡的额定电压，
观察这时灯泡的发光情况，把电压表和电流表的读数填入实验记录表中。
（5）、调节滑动变阻器，改变小灯泡两端的电压，使它两端的电压小于额定压，
观察这时灯泡的发光情况与在额定电压时有什么不同，把电压表和电流表的读数填入实验记录表中。
（6）、缓慢调节滑动变阻器，再次改变小灯泡两端的电压，使它两端的电压大于额定电压，观察这时灯泡的发光情况与在额定电压时有什么不同，把电压表和电流表的读数填入实验记录表中。
（7）比较4、5、6实验中小灯泡的发光情况，把它们的明亮程度（用亮、暗、或很亮）填入实验记录表中。
（8）利用P=UI分别计算出小灯泡在三种情况下的实际功率，并将结果填入实验记录表中。
设计表格
实验次序 小灯泡两端电压情况 灯泡两端的电压U/V 通过灯泡的电流I/A 小灯泡的明亮程度 小灯泡的电功率P/W
第一次 U=U额 额定功率
第二次 U第三次 U>U额 实际功率
电学实验复习题
班级： 姓名： 学号：
1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。
(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。
(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。
1、王老师组织同学们到学校实验室自主进行物理实验．某小组同学选择了一些仪器元件如图1所示．根据提供的这些实物完成下列要求．
(1)你认为该小组同学可以完成哪些电学
实验或可以探究哪些电学规律．请写出3个不同的实验课题名称及所选仪器元件：
①名称
仪器元件
②名称
仪器元件
③名称
仪器元件
(2)，画出电路图并写出要测量的物理量．
①
要测量的物理量
②
要测量的物理量
③
要测量的物理量
(3)表1是该小组同学进行实验时记录的一组数据．分析这些数据可知，测电压值所用电表的量程为________V，电流表所用电表的量程为________A．
表 1
U／V 1．O 2.5 2.8
I/A O．15 O．22 O．24
巩固练习
班级： 姓名： 学号：
2、最近家里的电灯老是忽明忽暗。小柯从学校借来实验仪器，想用实验来研究产生这种现象的原因。
（1） 请你帮他将图1连成能改变灯泡的亮度的电路；
（2） 闭合开关，他将滑动变阻器的滑片向 边滑动，电压表示数逐渐变大，小灯泡慢慢变亮。接着又反方向移动滑片，小灯泡又逐渐变暗。小柯说：“电灯忽明忽暗是
（电压或电阻）不稳造成的。”
（3）小柯看到小灯泡上只有“3.8V”的字迹。于是，小柯在电路中加接了一只电流表继续实验，记录实验数据如下。
实验次数 1 2 3
U/伏 3.4 3.8 4.2
I/安 0.26 0.3 0.33
亮度 逐渐变亮
由表中数据可知这只小灯泡的额定功率是 瓦。
小柯分析上述数据后认为：灯泡的亮度只是由实际电压决定的。
认为这样的描述合理吗？若不合理，应怎样描述
。
如图14所示的电路，可以把初中电学中二个实验通过此电路完成（灯泡的额定电压为3.8V）。
（1）除了可以完成“用滑动变阻器改变小灯泡的亮度”的实验外，还可以完成实验 ；
（2）若实验中，电源选用干电池，则至少应选择 节干电池串联。
（3）实验开始前，滑动变阻器的滑片应在图中a、b、c三点中的 位置。
（4）甲、乙两组同学在实验中突然
