电从发电站输送到家

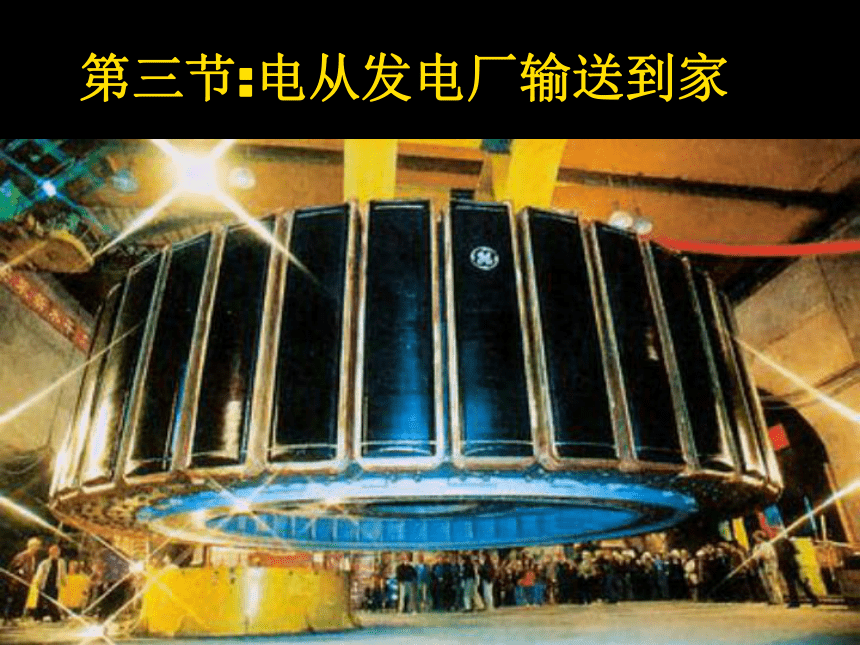

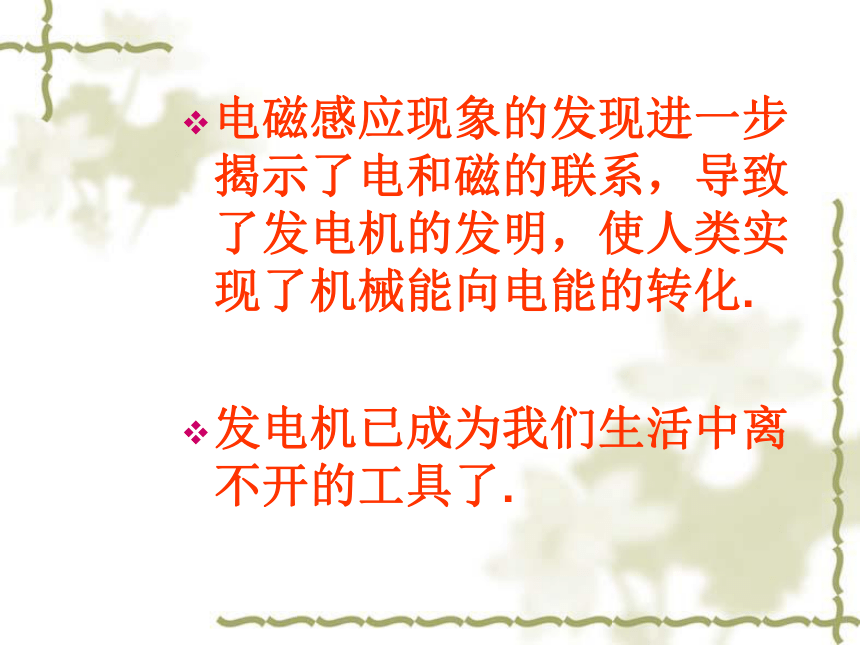

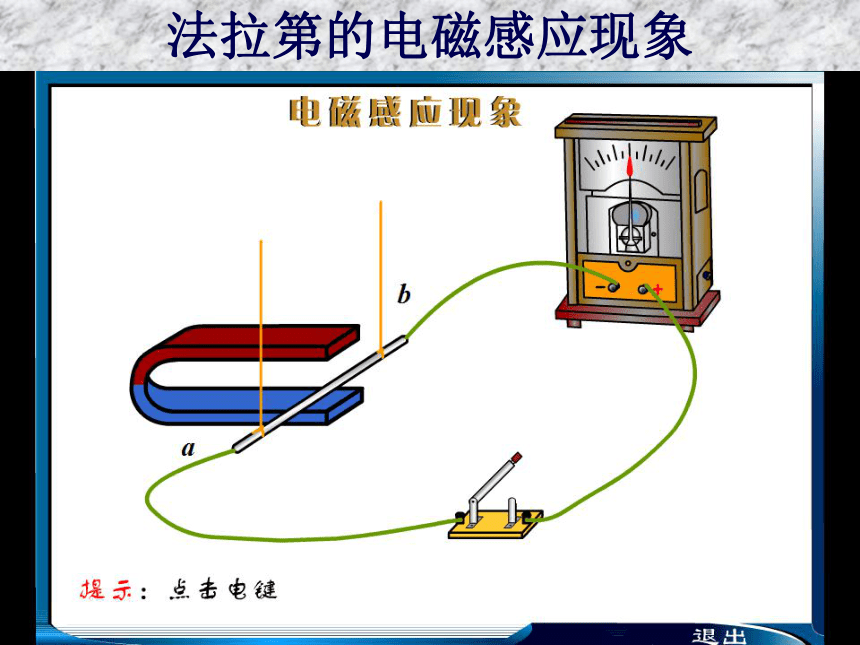

课件21张PPT。 第三节:电从发电厂输送到家 法拉第的电磁感应现象电磁感应现象的发现进一步揭示了电和磁的联系，导致了发电机的发明，使人类实现了机械能向电能的转化.
发电机已成为我们生活中离不开的工具了.

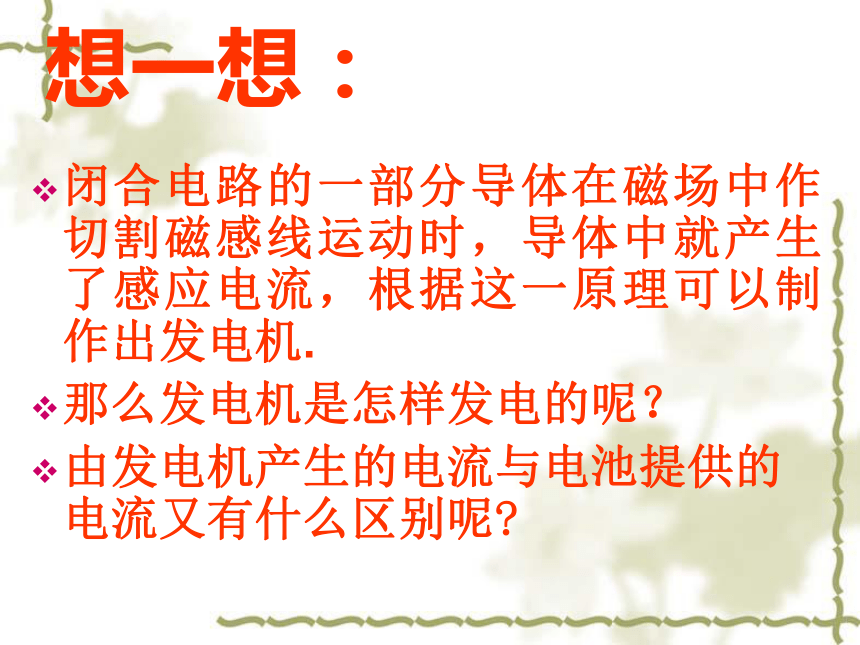

想一想：闭合电路的一部分导体在磁场中作切割磁感线运动时，导体中就产生了感应电流，根据这一原理可以制作出发电机.
那么发电机是怎样发电的呢？

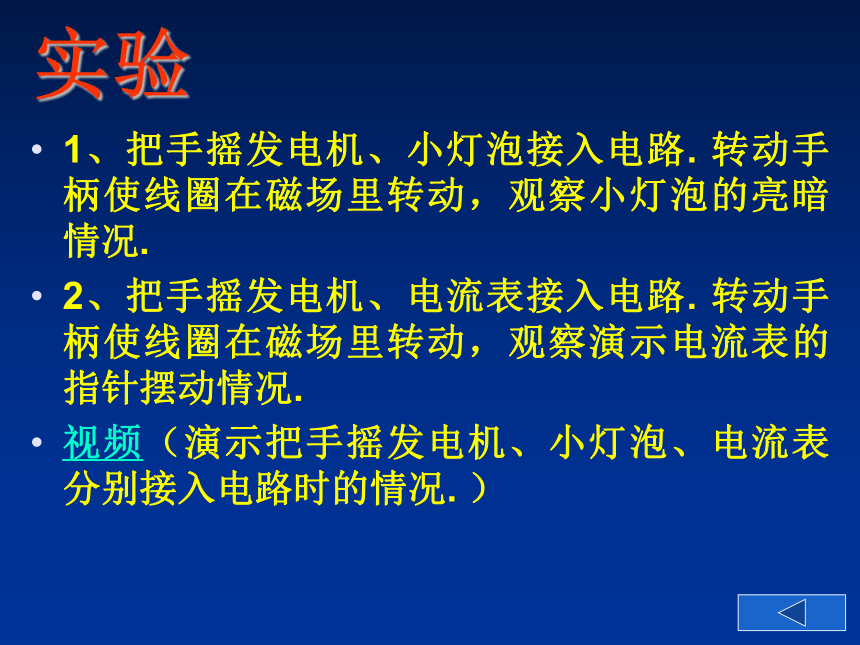

由发电机产生的电流与电池提供的电流又有什么区别呢?实验1、把手摇发电机、小灯泡接入电路. 转动手柄使线圈在磁场里转动，观察小灯泡的亮暗情况.
2、把手摇发电机、电流表接入电路. 转动手柄使线圈在磁场里转动，观察演示电流表的指针摆动情况.

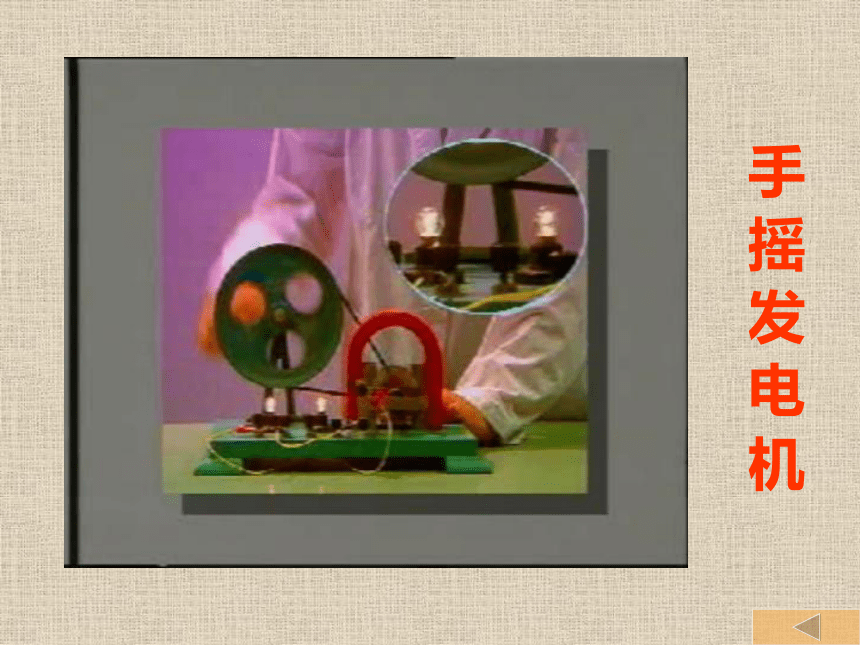

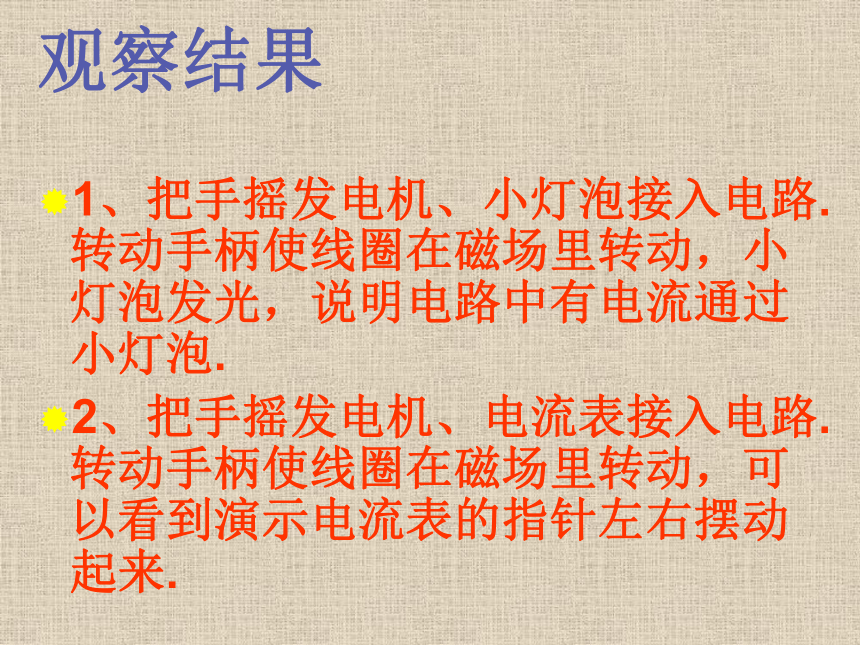

视频（演示把手摇发电机、小灯泡、电流表分别接入电路时的情况. ）手 摇 发 电 机观察结果
1、把手摇发电机、小灯泡接入电路. 转动手柄使线圈在磁场里转动，小灯泡发光，说明电路中有电流通过小灯泡.

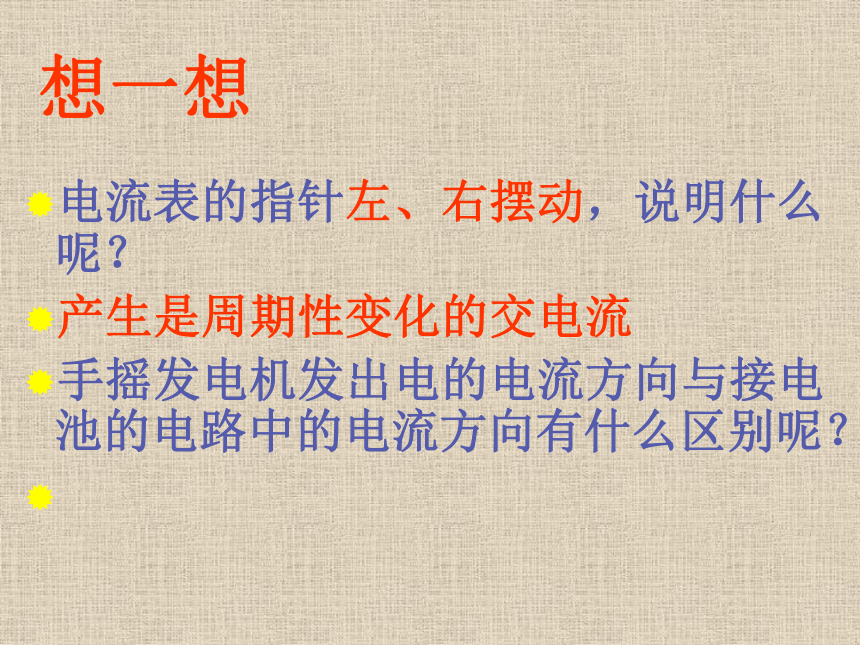

2、把手摇发电机、电流表接入电路. 转动手柄使线圈在磁场里转动，可以看到演示电流表的指针左右摆动起来. 想一想
电流表的指针左、右摆动，说明什么呢？
产生是周期性变化的交电流
手摇发电机发出电的电流方向与接电池的电路中的电流方向有什么区别呢？

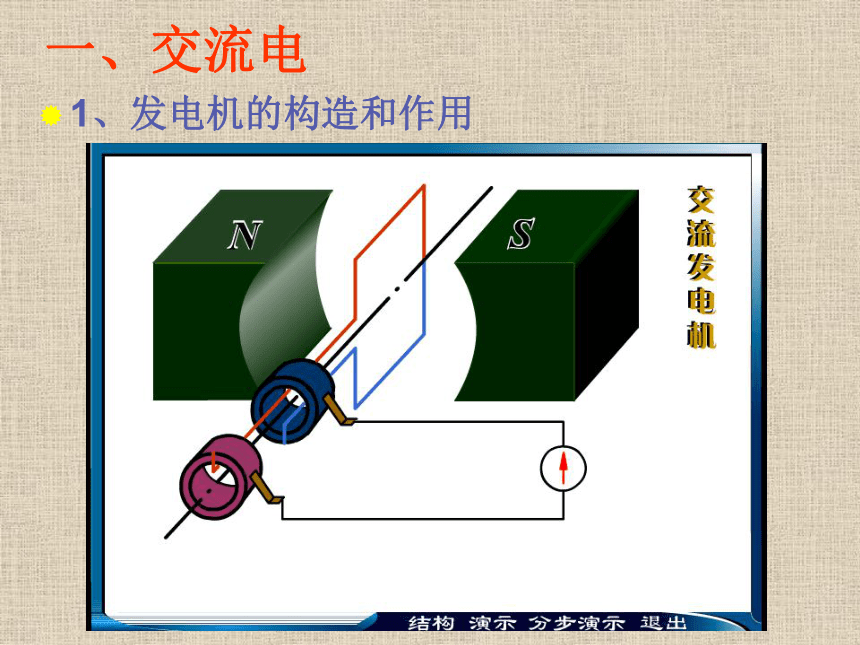

一、交流电1、发电机的构造和作用1、发电机的构造和作用（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流.（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。2、交流电的产生 放在磁场里的线圈，两端各连一个铜环K和L，它们分别跟电刷A、B接触，并跟电流表组成闭合电路.
在线圈从图甲经图乙向图丙转的半周过程中，ab边向下运动，cd边向上运动，ab边向下切割磁感线，ab边中的电流由b向a ，cd边向上切割磁感线，cd边中的电流由d向c ，外部电路中的电流方向一直是从A流向B.交流电产生的原理我国供生产和生活用的交流电，周期是0.02s,频率是50Hz，即1s内有50个周期，交流电的方向每周期改变2次.
频率为50Hz的交流电，电流方向1s内改变100次.3、我国的交流电怎样才能让发电机发出更多的电?①、增加磁场强度
②、增加线圈匝数
③、提高线圈切割磁感应线的速度
4、实用交流发电机实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成.转子由水轮机、汽轮机或内燃机来带动.
大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电.这种发电机叫做旋转磁极式发电机. 电能如何从发电厂输送到家？发电站升压变压器降压变压器高压输电线用电单位为什么要进行高压输电呢？高压输电原理电源电阻丝想一想：如何可以减少路途中电能的损失又能保证远距离的用电器正常工作？
1、减小电流2、减小电阻Q=I2Rt电能损失很大根据：P=UI
Q=I2Rt}当电压增大时，电流就会减小，这样电路中就会损失较少的电能，所以在远距离输电时拟采用高压输电为什么增大电压更适合远距离输电？交流：家庭所需电压为220V。 高压输电可行吗？ 如何才能实现高压输电？变压器1、请学生阅读了解变压器
2、变压器的原理：电磁感应注：变压器改变电压只限交流电。变压器无法改变直流电的电压例1：在远距离输电时，输电线的电阻是一定的，那么电线上损失的功率（ ）
A、跟P输成正比，跟U输成反比
B、跟P输成反比，跟U输成正比
C、跟P输的平方成正比，跟U输的平方成反比
D、跟P输的平方成反比，跟U输的平方成正比C例2一座小型水电站，输出的电功率是20KW，输电电压为250V，如果输电导线的总电阻是0.5欧姆，那么输电线路上损失的电功率是多少？用户得到的电功率是多少？假如用400V电压输出，导线上损失的电功率和用户得到的电功率分别为多大？本题计算结果对你有什么启发？
