光的折射与透镜

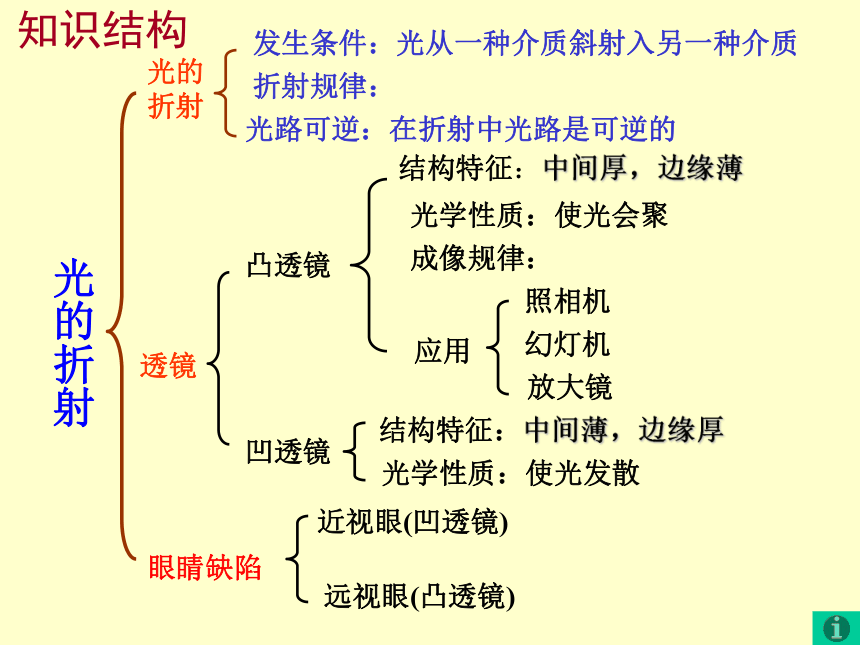

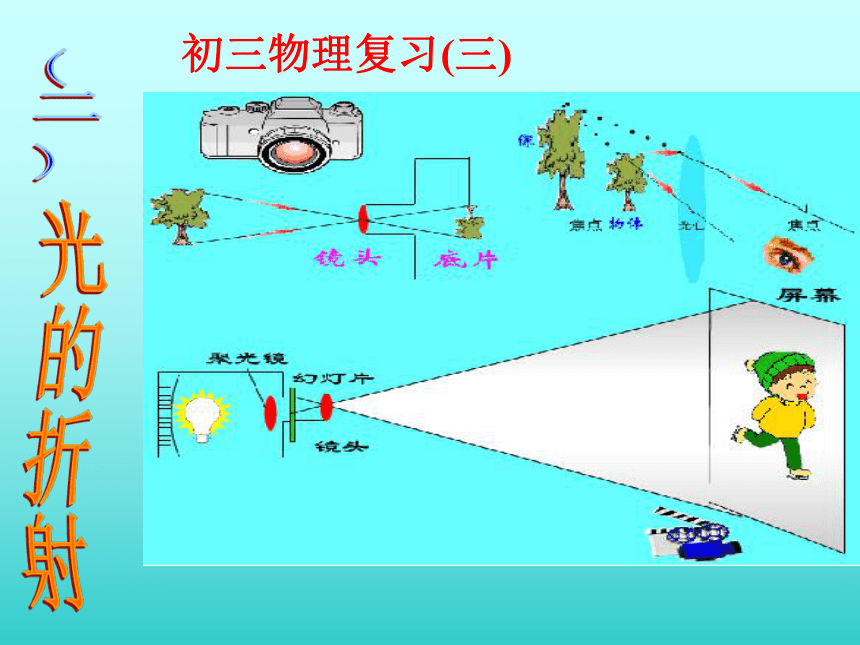

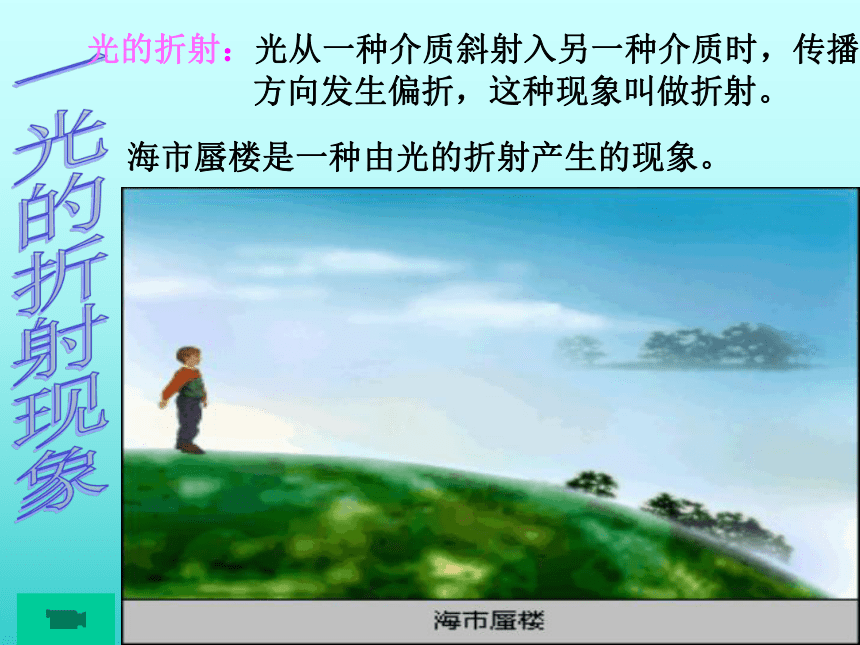

课件26张PPT。(二)光的折射初三物理复习(三)光的折射发生条件：光从一种介质斜射入另一种介质光的折射透镜凹透镜应用知识结构折射规律：光路可逆：在折射中光路是可逆的凸透镜照相机幻灯机结构特征：中间薄，边缘厚光学性质：使光发散结构特征：中间厚，边缘薄光学性质：使光会聚放大镜成像规律：眼睛缺陷近视眼(凹透镜)远视眼(凸透镜)一光的折射现象光的折射：光从一种介质斜射入另一种介质时，传播

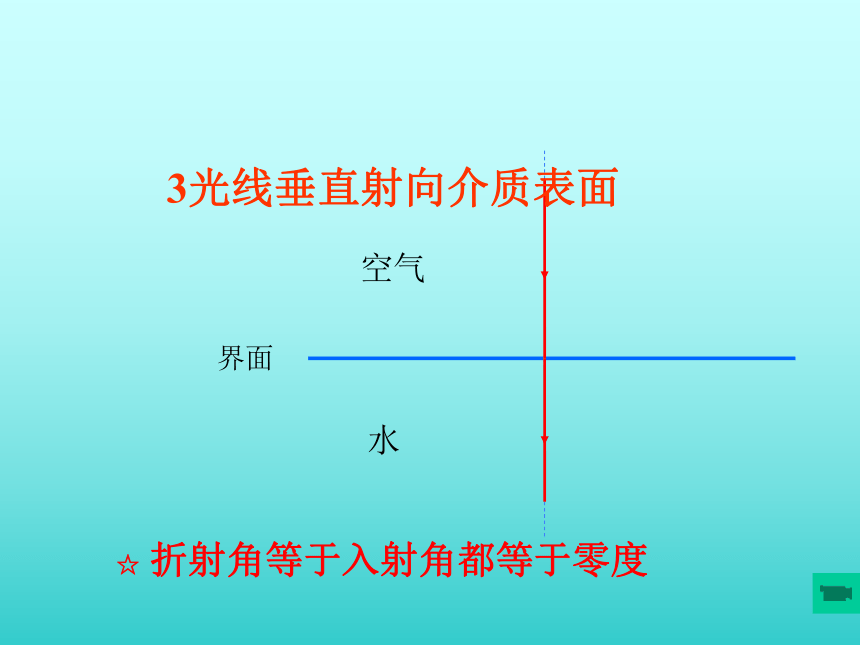

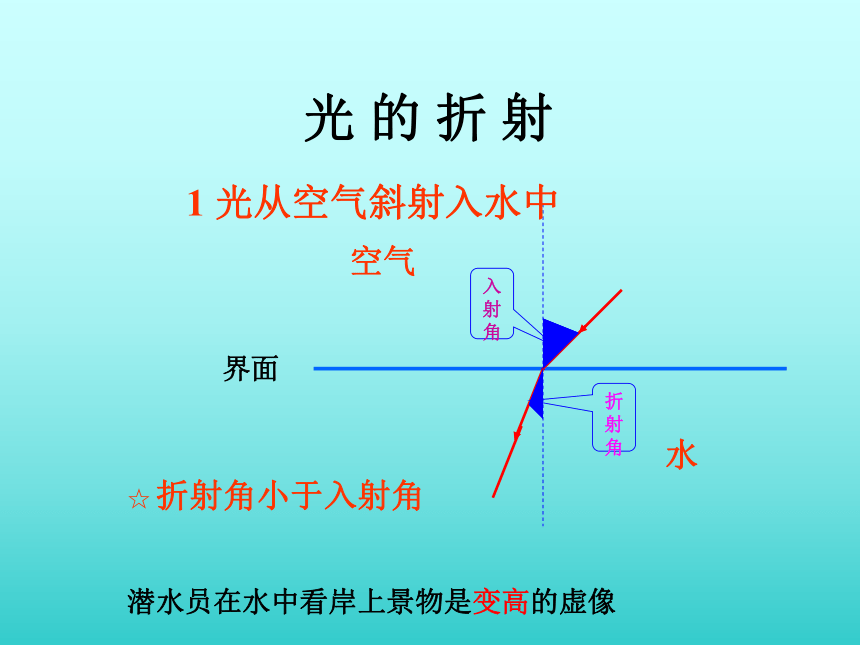

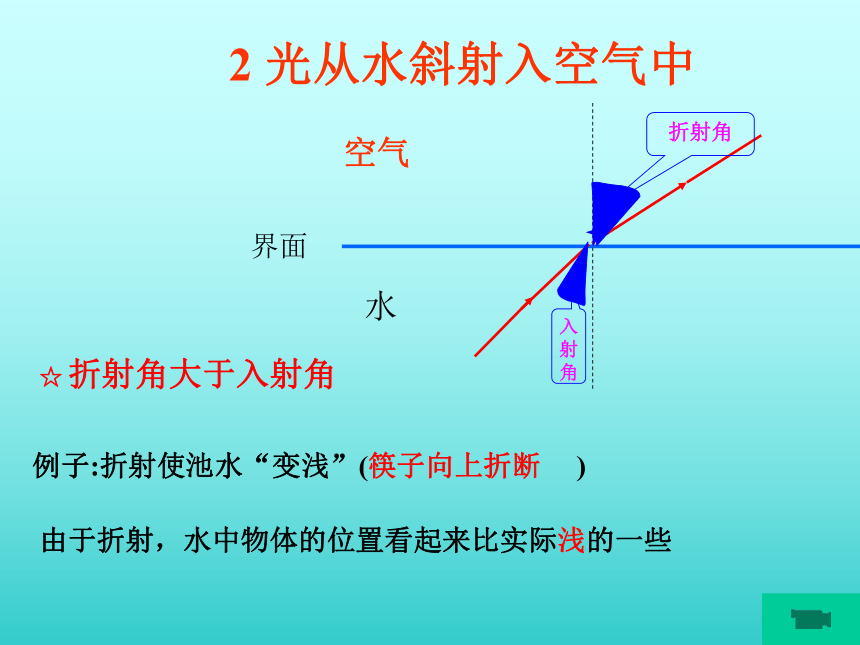

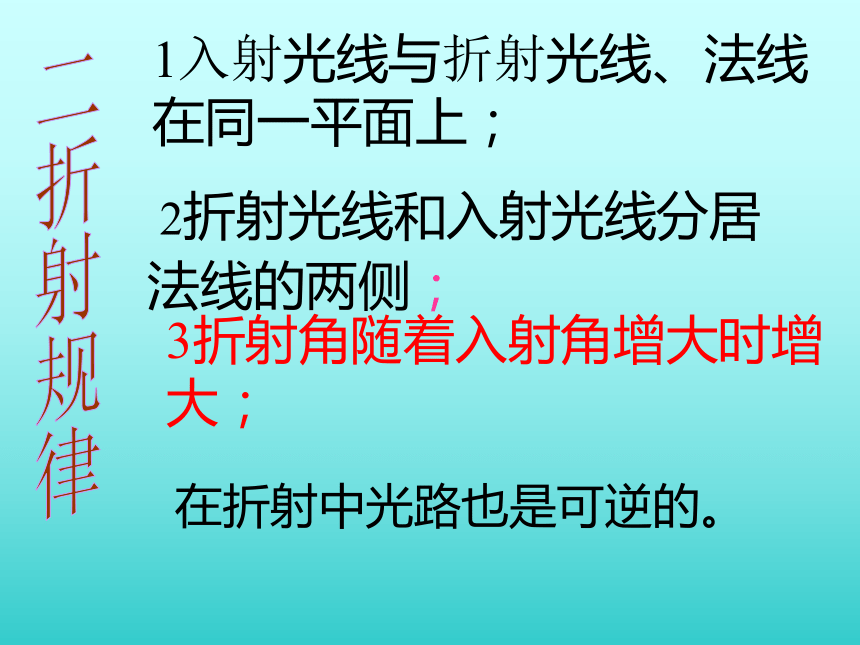

方向发生偏折，这种现象叫做折射。海市蜃楼是一种由光的折射产生的现象。光 的 折 射☆ 折射角小于入射角 空气水入射角折射角1 光从空气斜射入水中界面潜水员在水中看岸上景物是变高的虚像水空气☆ 折射角大于入射角入射角折射角2 光从水斜射入空气中界面例子:折射使池水“变浅”(筷子向上折断 )由于折射，水中物体的位置看起来比实际浅的一些空气水☆ 折射角等于入射角都等于零度3光线垂直射向介质表面界面二折射规律1入射光线与折射光线、法线在同一平面上； 2折射光线和入射光线分居法线的两侧；

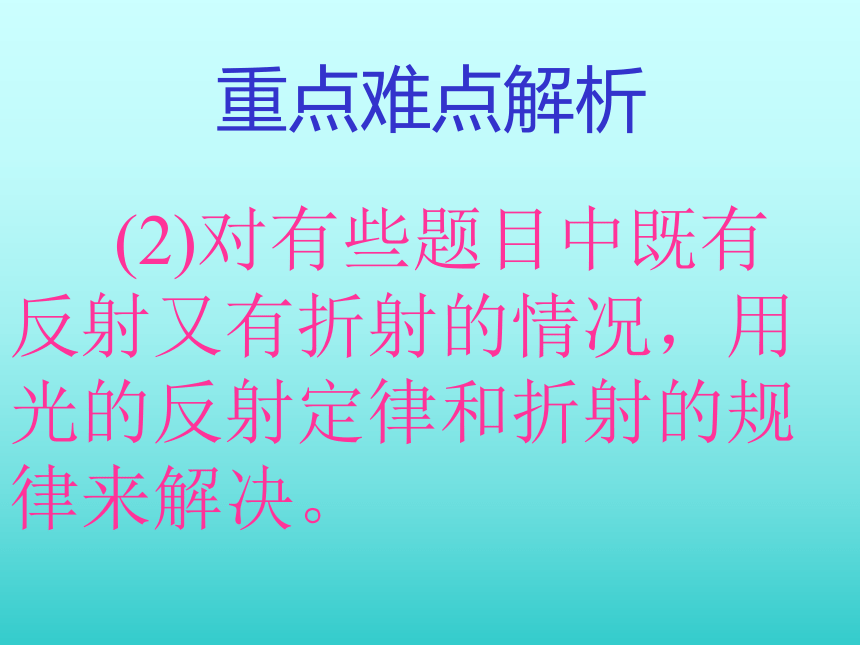

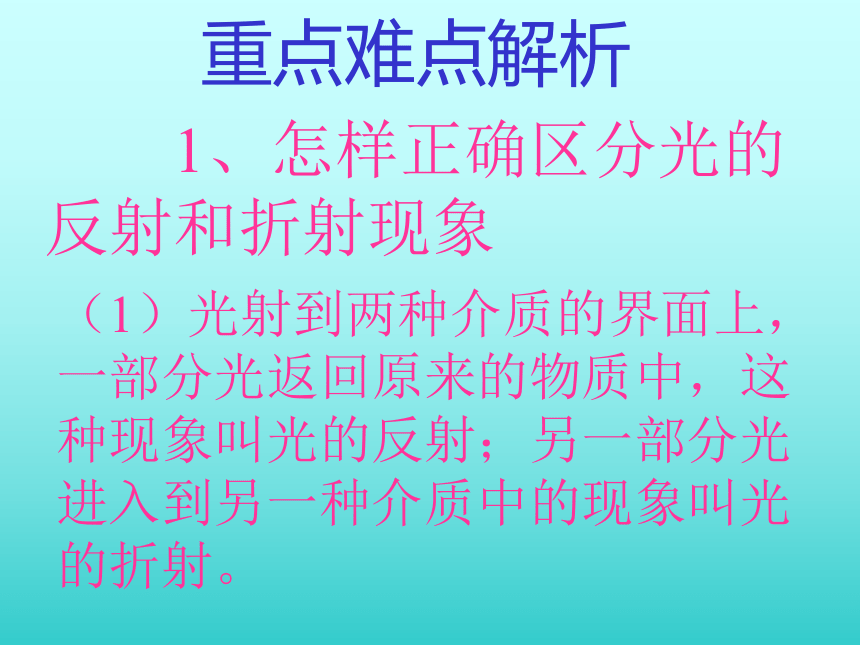

3折射角随着入射角增大时增大； 在折射中光路也是可逆的。重点难点解析 1、怎样正确区分光的反射和折射现象（1）光射到两种介质的界面上，一部分光返回原来的物质中，这种现象叫光的反射；另一部分光进入到另一种介质中的现象叫光的折射。 (2)对有些题目中既有反射又有折射的情况，用光的反射定律和折射的规律来解决。重点难点解析NN’OABCMM’空气玻璃请判断入射、反射和折射光线与界面(空气和玻璃)界面法线 1?古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实际位置，而是光线经过不均匀大气时发生了______而成的像，如图1-2-1所示 ，太阳实际在图中______位置(选填“甲”或“乙”)
?
2?如图1-2-2所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，反射光线与折射光线垂直,折射角是____度.
?课前热身图1-2-1图1-2-2折射乙5040 3 一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45 °，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折 射角的大小是________.图1-2-44503004?下列现象中，属于光的折射现象的是( )
A?阳光下的树会出现影子
B?白天，人们能从各个方向看到桌子
C?斜插在水中的筷子，看上去好像在水面处折断了
D?在平静的水面看到树木的倒影
?5?游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( )
?A?深些 B?浅些
?C?无变化 D无法确定
?CB 6游泳时，人从水里看岸上红旗，便会觉得看到红旗比实际( )A?高些 B?矮些
?C无变化 ?D?无法确定A三、透镜1 透镜的类型透镜凸透镜：中间厚，边缘薄。凹透镜：中间薄，边缘厚。☆ 凸透镜将平行于主光轴的光会聚于焦点。●●●焦点凸透镜2凸透镜的性质主光轴凸透镜的性质☆ 凸透镜使焦点射出的光平行于主光轴射出。●●●焦点主光轴F凸透镜通过凸透镜光心的光线●光心主光轴o*光心(用“ O”表示) :通过光心的光线传播方向不改变，光心主光轴凹透镜的性质☆ 凹透镜使光线变得发散，(平行于主光轴的光线的反向延长线过焦点)。●●●虚焦点F☆ 通过凹透镜光心的光线传播方向不改变。凹透镜通过凹透镜光心的光线●光心主光轴四 凸透镜成像及应用1. 物体在2倍焦距之外,在另一侧成倒立、缩小的实像。
照相机原理●FF2. 物体在焦距和二倍焦距之间时，在另一侧成倒立、放
大的实像。 幻灯机原理●●凸透镜成像及应用凸透镜成像及应用3 物体在焦点以内，在透镜同侧成正立、放大的虚像。
放大镜放大镜是一个短焦距的凸透镜。
让凸透镜到物体的距离小于焦距，通过放大镜可以看到物体正立、放大的虚像。放大倍数一般只有几倍。放大镜凸透镜成像规律凸透镜成像的规律口诀记忆法一焦分虚实，二焦分大小；实像异侧倒，物远像变小；虚像同侧正；并且放大了。祝同学们学习更上一层楼！同学们，再见！
