电路和电路图 [下学期]

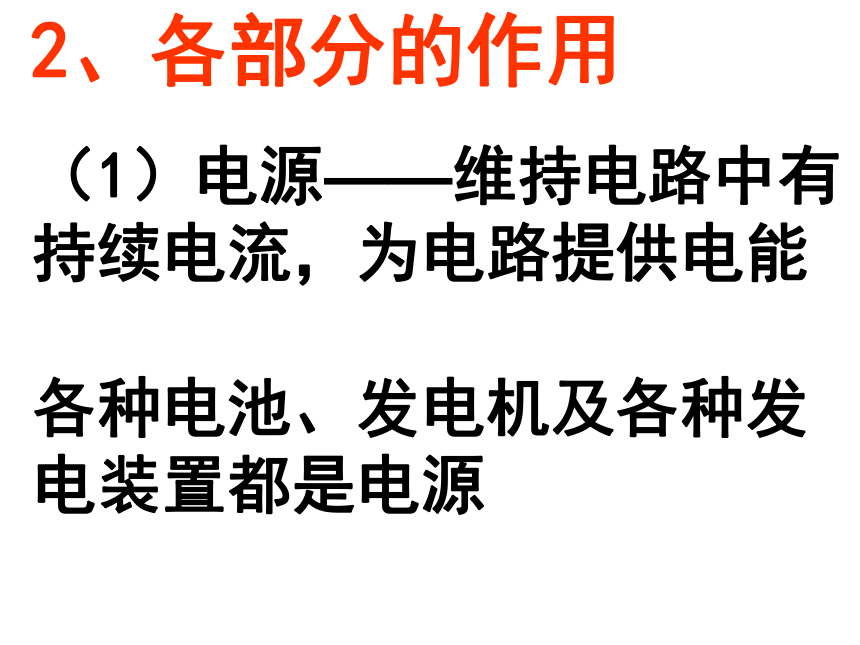

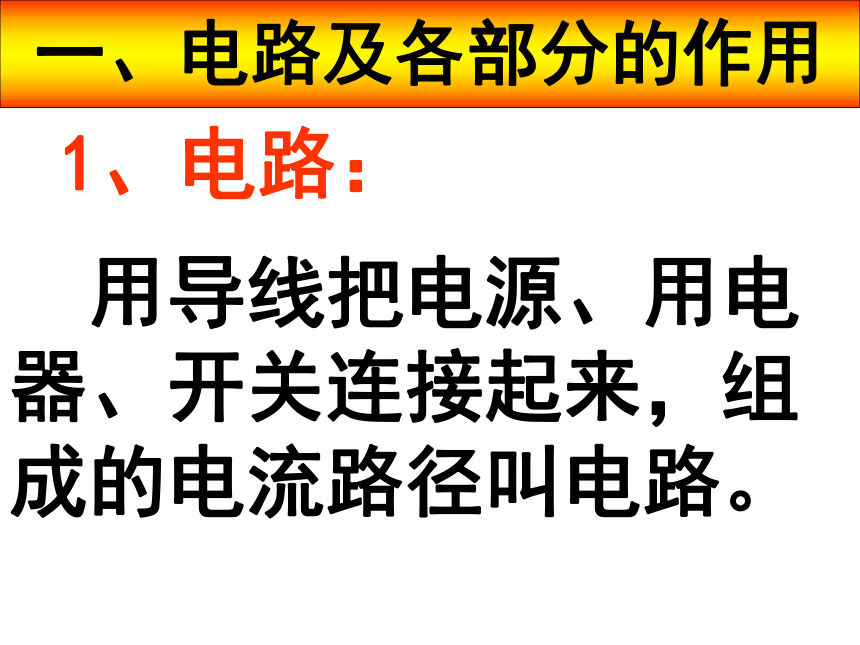

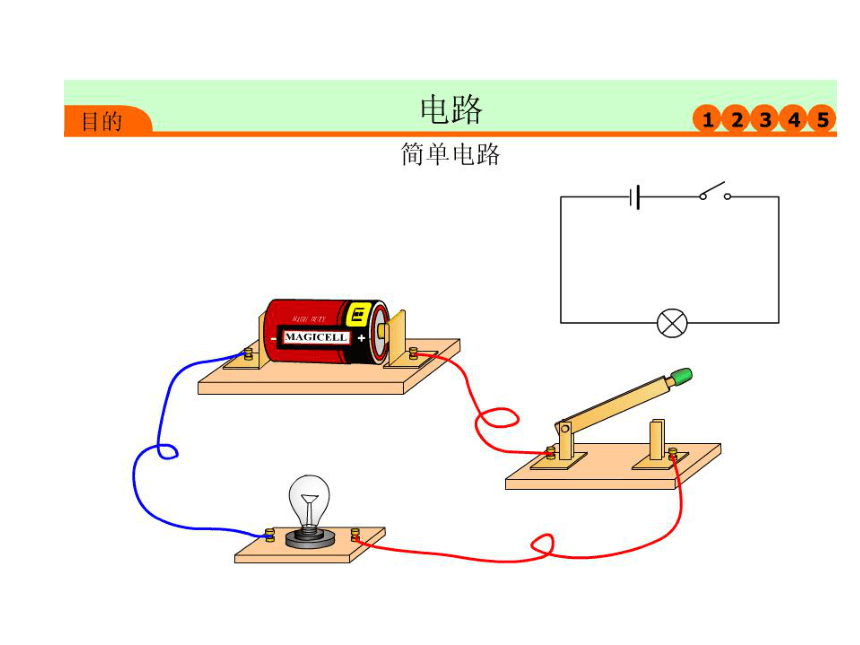

课件28张PPT。 第四章 电路探秘 第一节 电路和电路图 1、电路： 用导线把电源、用电器、开关连接起来，组成的电流路径叫电路。 一、电路及各部分的作用2、各部分的作用 （1）电源——维持电路中有持续电流，为电路提供电能

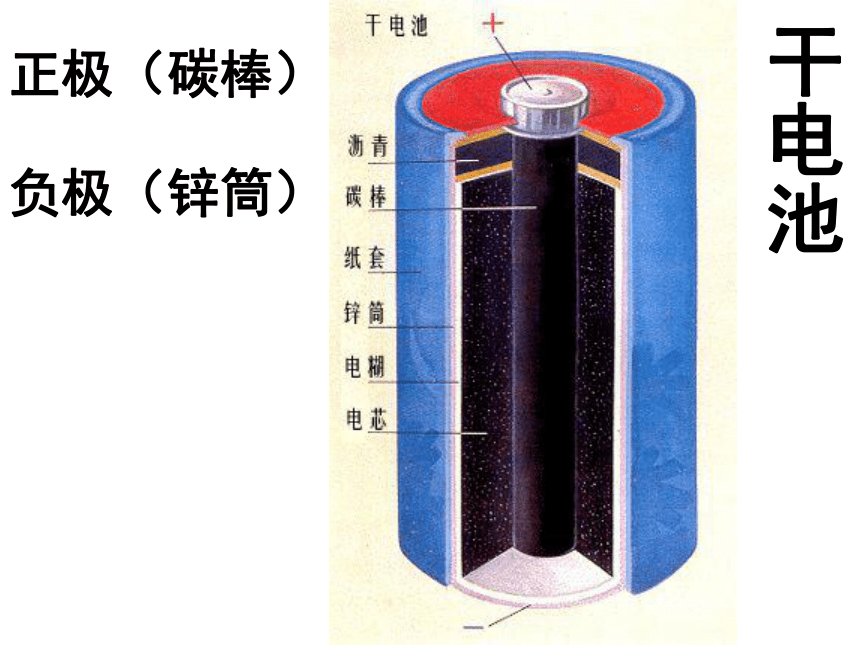

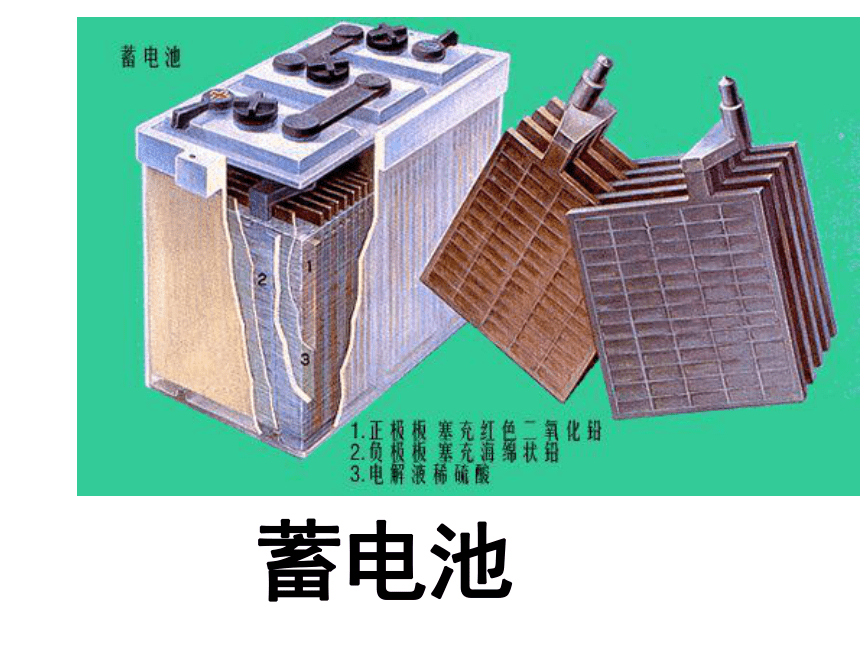

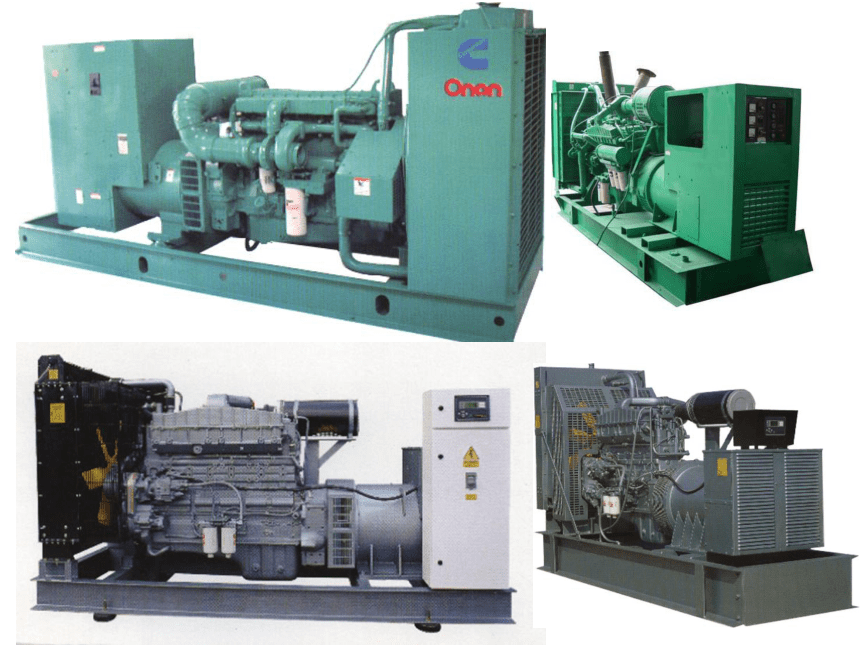

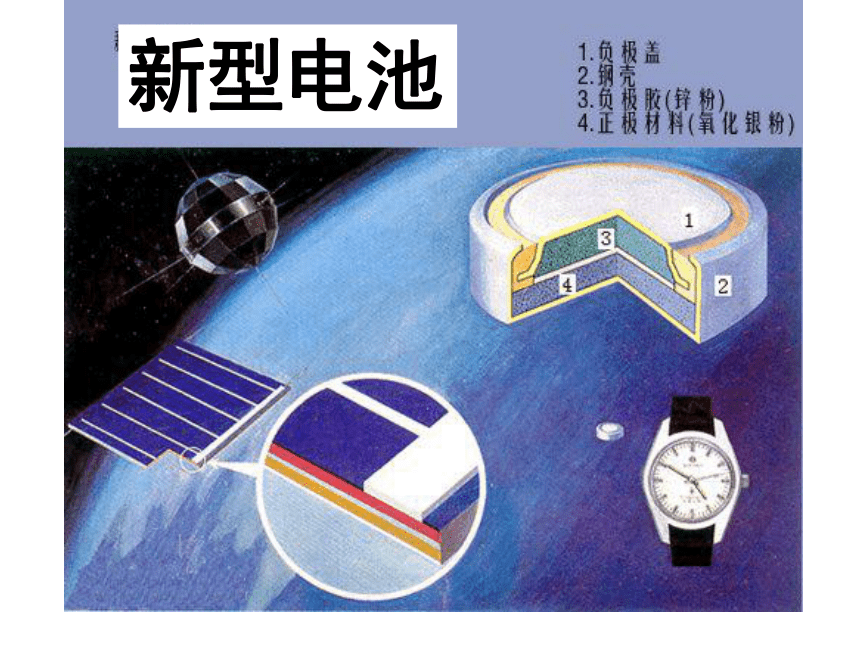

各种电池、发电机及各种发电装置都是电源
正极（碳棒）负极（锌筒）干电池蓄电池新型电池2、各部分的作用 （2）用电器—利用电流来工作的设备，在用电器工作时，将电能转化成其他形式的能。
如电灯、电动机、电视机、电脑等都是用电器2、各部分的作用 （3）开关—控制电路通、断（4）导线——连接各电路元件的导体，是电流的通道。
常用的导线是由铜芯或铝芯和绝缘皮组成1、通路（闭合电路） 2、开路（断路） 3、短路 二、电路的三种状态电路三种状态处处连通的电路叫通路某一处断开而使电路中没有电流的电路叫开路 直接用导线将电源正负极相连的电路叫短路 1、 各元件的符号 三、元件符号及电路图 为了简便，通常不画实
物图，而用国家统一规定
的符号来代表电路中的各
种元件。 1、电路元件符号交叉不相连的导线交叉相连
的导线电池电池组开关电灯电动机电铃 2、电路图： 用元件符号代替实物表示电路连接情况的图。实物图电路图 电源：为电路提供电能2、各部分的作用 开关：控制电路通断。 导线：是电流的通道。 练习1、一个完整的电路由 、 、 、 、四部分组成。2、电路工作有三种状态： 、 、 ，其中
是异常的，应当防止 。 练习： 1、在下列电路中，电路组成正确的是 缺用电器造成电源短路没有电源C识别下列电路是串联，还是并联电路 练习：并联并联并联串联练习：1、画出由一节电池、两个开关、一个电动机和一个小灯泡组成的并联电路的电路图。【思考】电路中有持续电流存在的条件是什么？电路中有电源，电路必须是通路，这两个条件缺一不可 。 电路的通路、开路和短路处处连通的电路叫通路。某一处断开而使电路中没
有电流的电路叫开路。 直接用导线将电源正负极
相连的电路叫短路。 开路短路短路
