11.2 电路的组成和连接方式

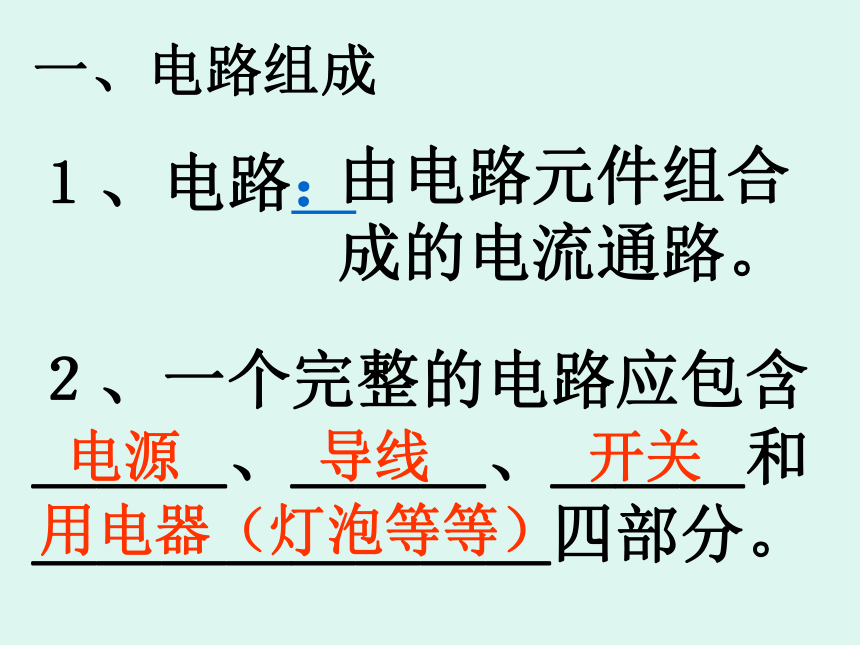

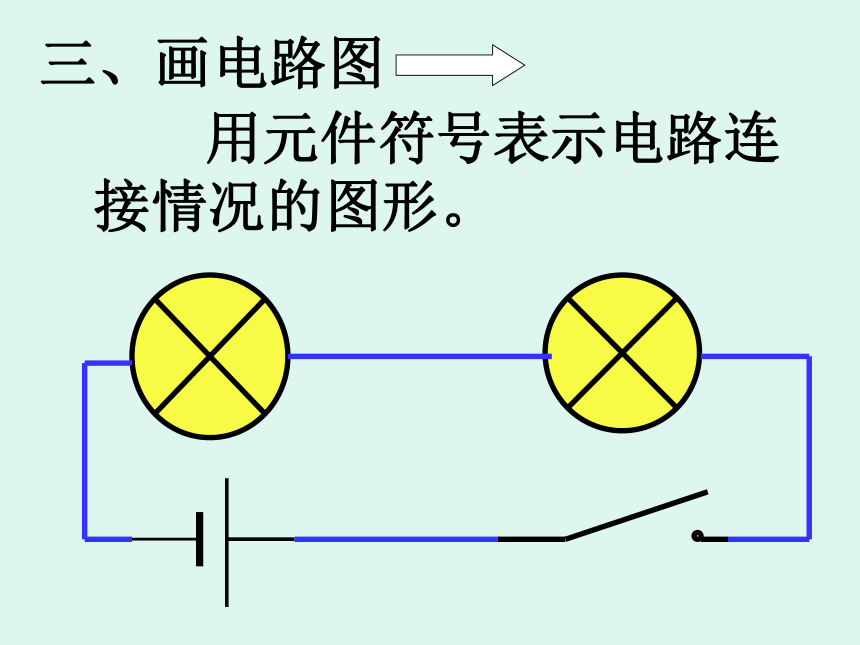

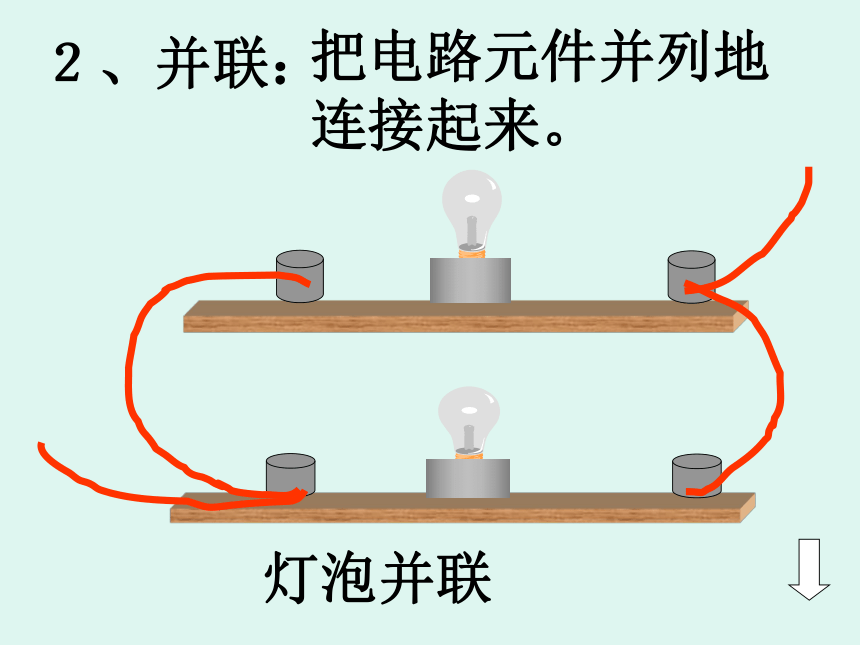

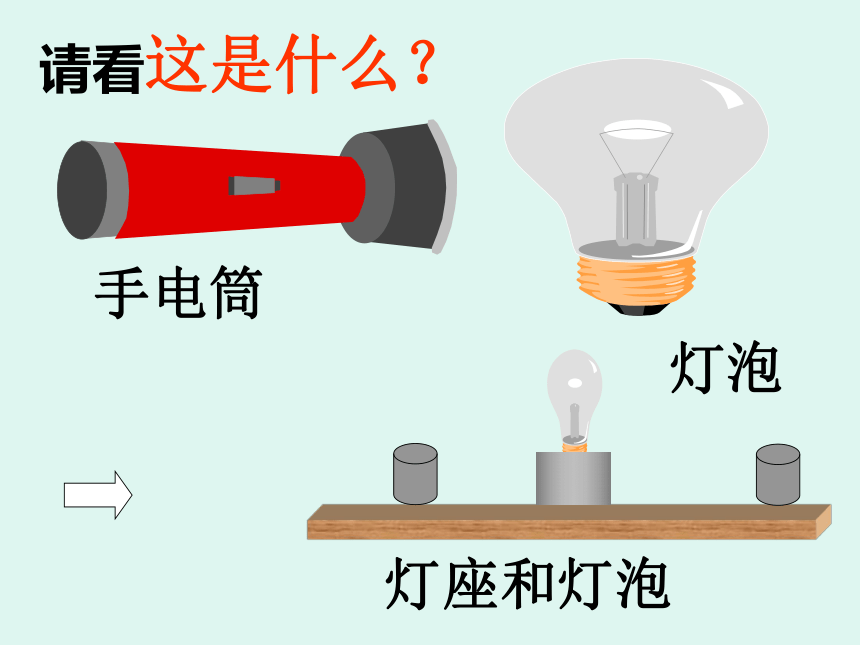

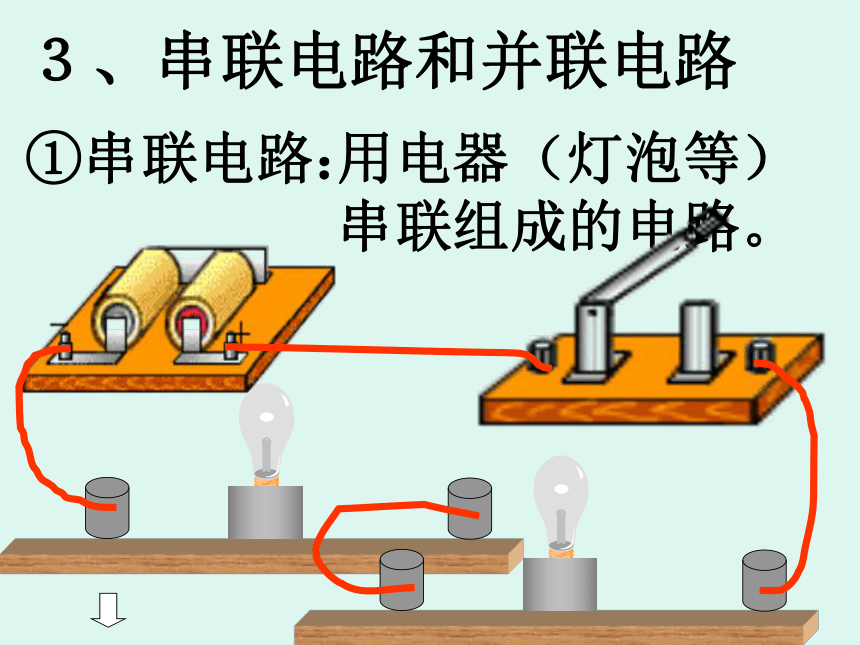

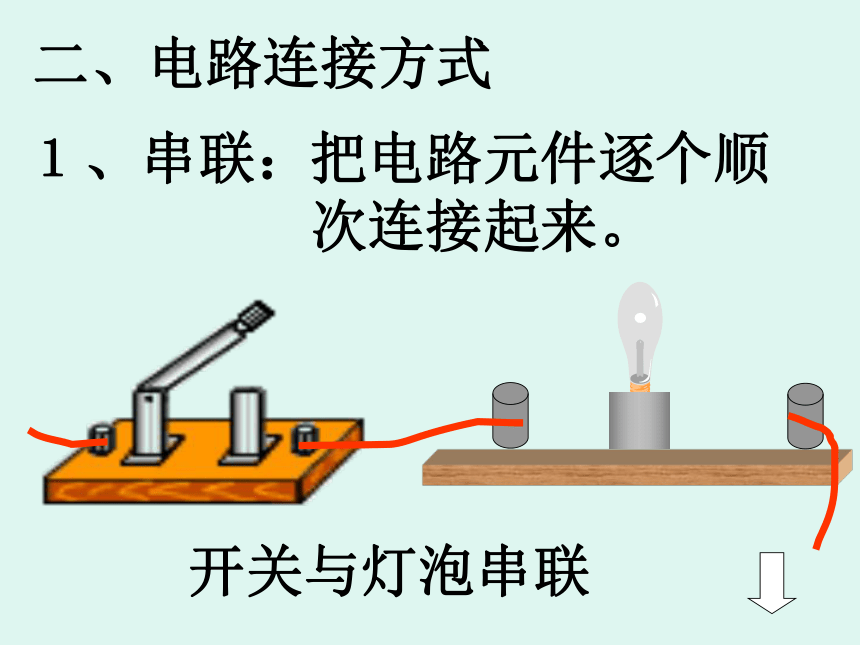

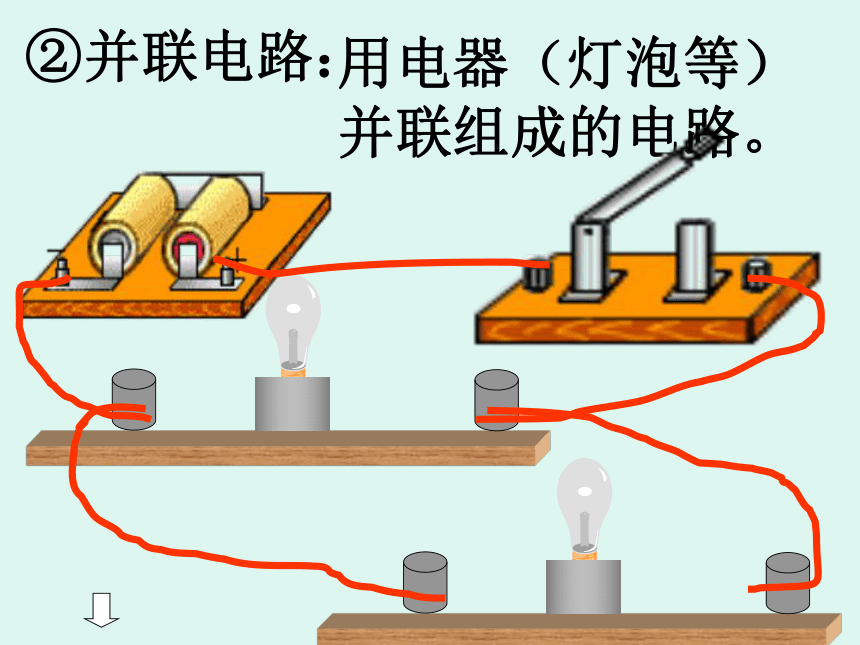

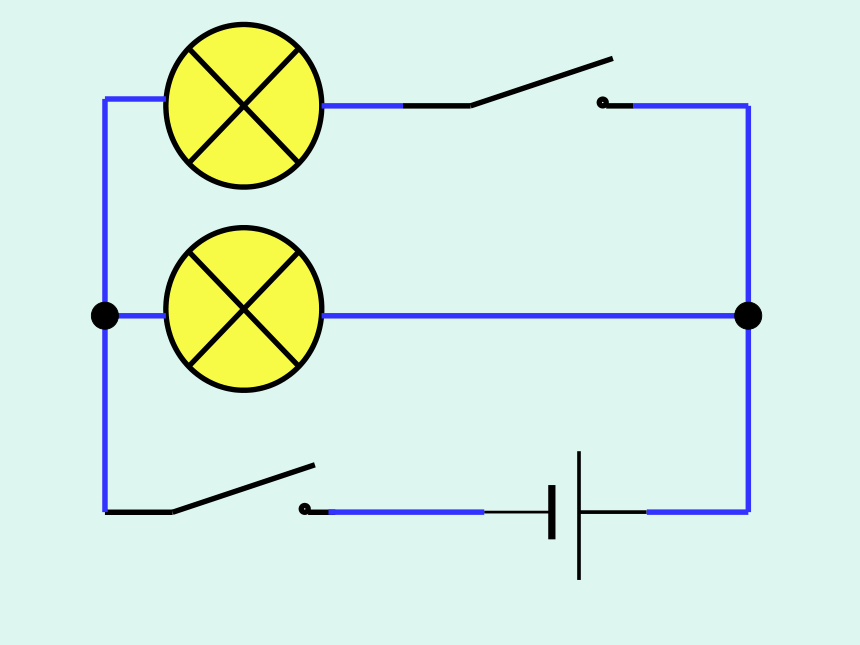

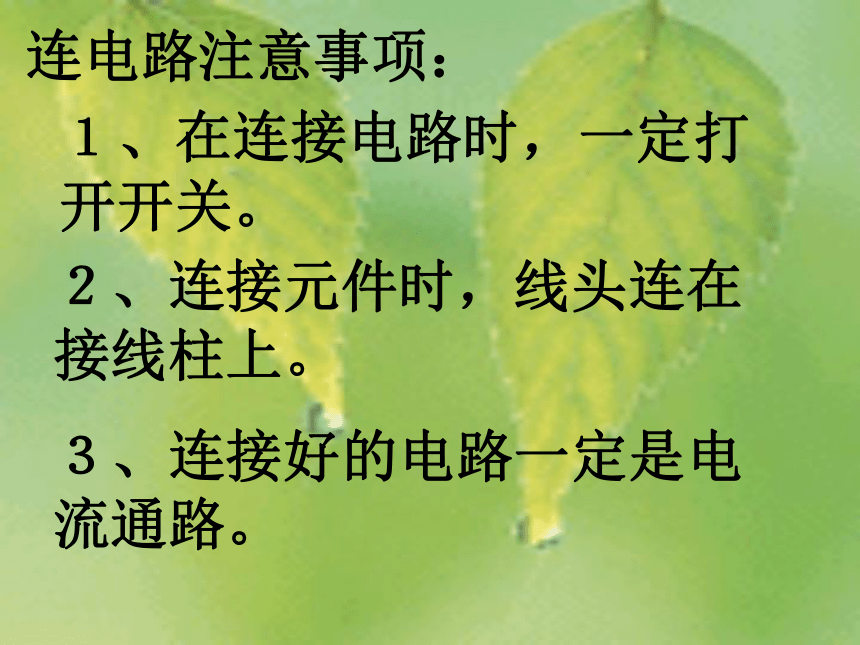

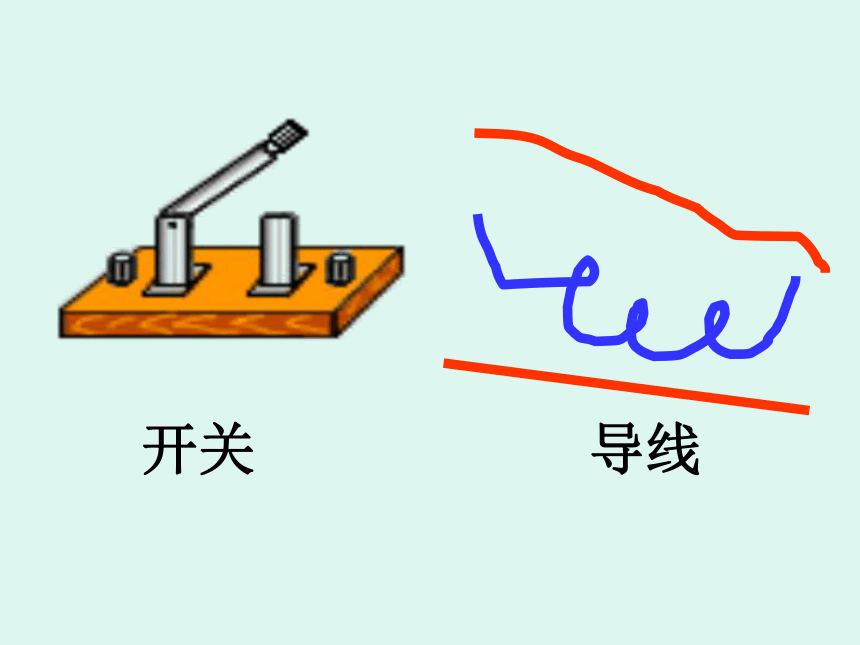

课件35张PPT。7.1 电路组成 ---和连接方式制作 陆以华请看这是什么？手电筒灯泡灯座和灯泡开关导线一、电路组成１、电路：由电路元件组合成的电流通路。２、一个完整的电路应包含 ＿＿＿、＿＿＿、＿＿＿和＿＿＿＿＿＿＿＿四部分。电源导线开关用电器（灯泡等等）二、电路连接方式１、串联：把电路元件逐个顺次连接起来。开关与灯泡串联２、并联：把电路元件并列地连接起来。灯泡并联３、串联电路和并联电路①串联电路：用电器（灯泡等）串联组成的电路。②并联电路：用电器（灯泡等）并联组成的电路。连电路注意事项：２、连接元件时，线头连在接线柱上。３、连接好的电路一定是电流通路。１、在连接电路时，一定打开开关。三、画电路图 用元件符号表示电路连接情况的图形。画电图注意事项：１、用规定的电路元件符号代替实物。２、电路中导线用笔画线表示，尽量横平竖直。３、元件位置要均匀美观合理，在交叉相接点画一个“黑点”四、课堂练习：把实物图画出相应电路图五、作业布置同学们再见电流表电流计电压表示教电流计万用表返回电池串联灯泡串联开关串联返回电池并联灯泡与开关并联开关并联返回▲一些电路元件符号电池组蓄电池电池电池组灯泡灯泡开关（电键）导线导线交叉不相接导线交叉相接返回返回返回
