电压表的使用

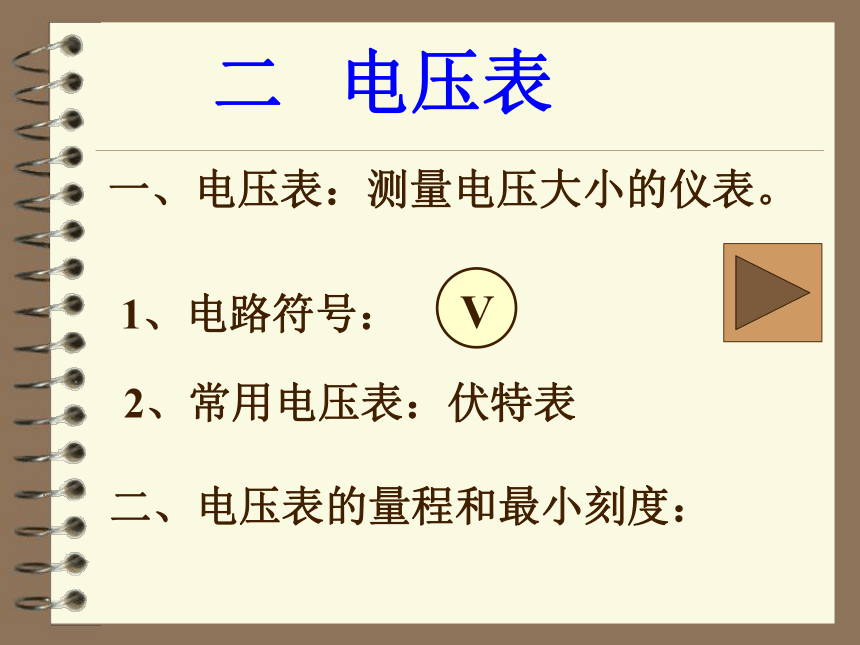

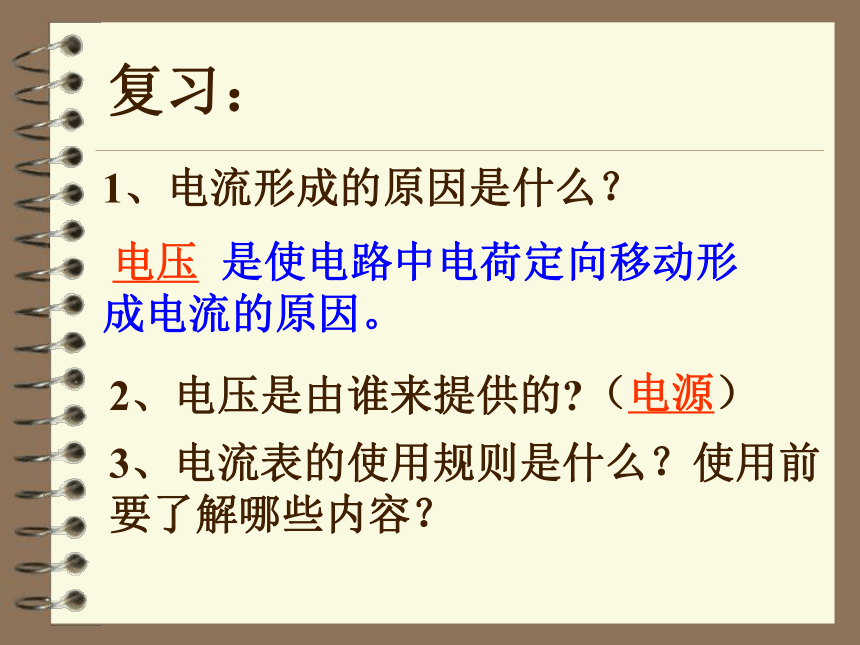

课件24张PPT。课 题： 电 压 表1、电流形成的原因是什么？ 电压 是使电路中电荷定向移动形成电流的原因。2、电压是由谁来提供的?复习：3、电流表的使用规则是什么？使用前要了解哪些内容？（电源）一、电压表：测量电压大小的仪表。1、电路符号：V2、常用电压表：伏特表二、电压表的量程和最小刻度：二 电压表1、量程：

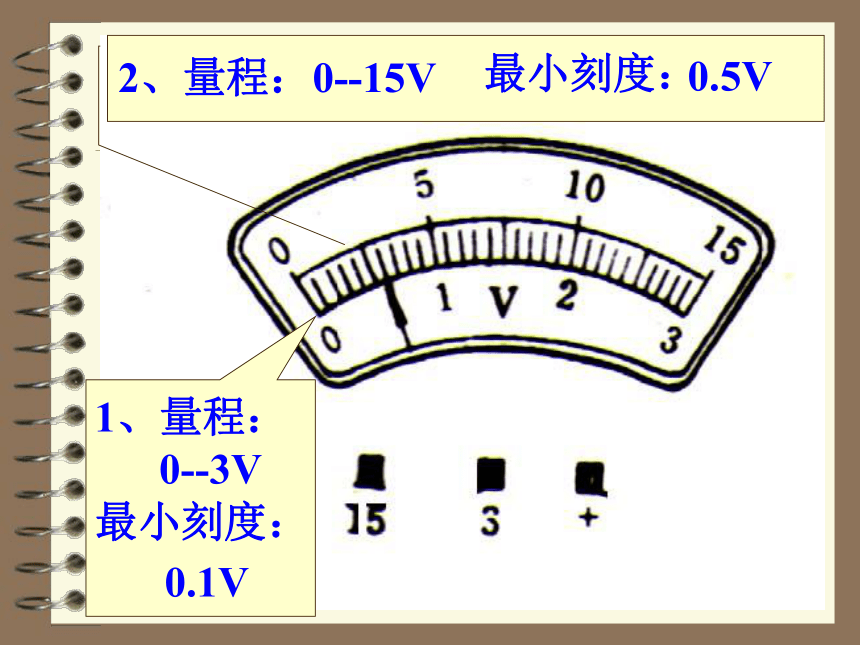

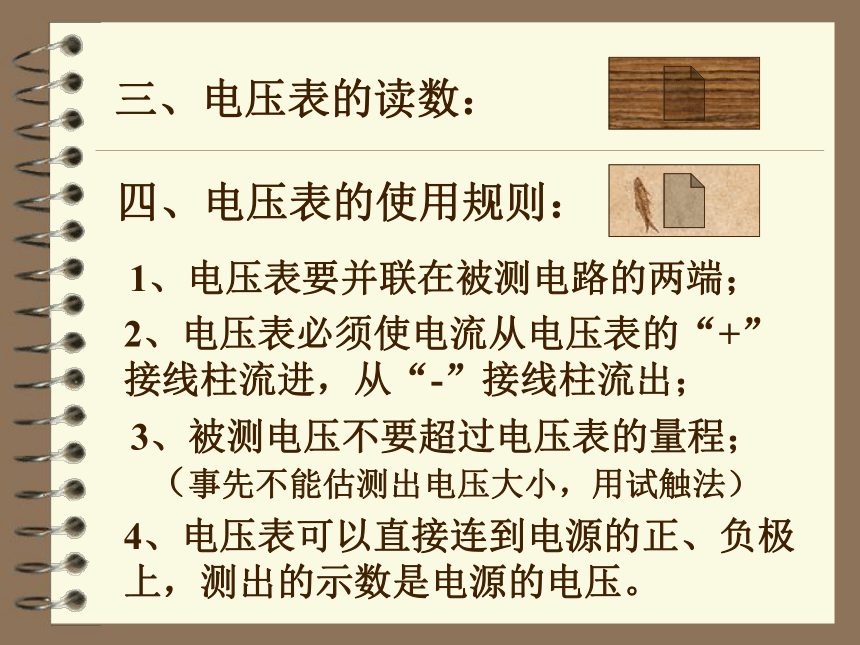

0--3V最小刻度：0.1V2、量程：0--15V最小刻度：0.5V三、电压表的读数：四、电压表的使用规则：1、电压表要并联在被测电路的两端；2、电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；3、被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。练习：1、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2????V1V2L1L22、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？有没有接错的？错在什么地方？电压表测L2

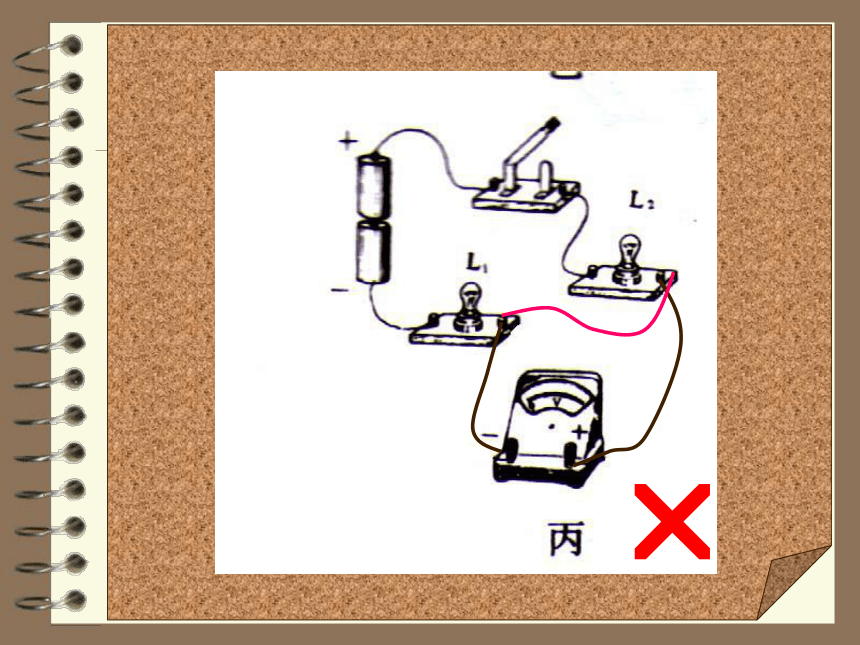

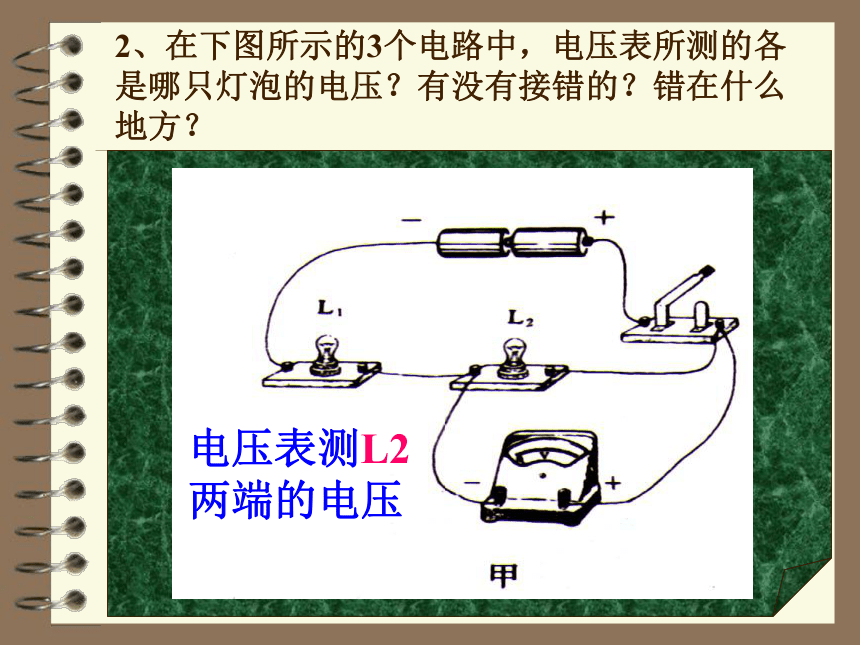

两端的电压电压
表测
L1两
端的

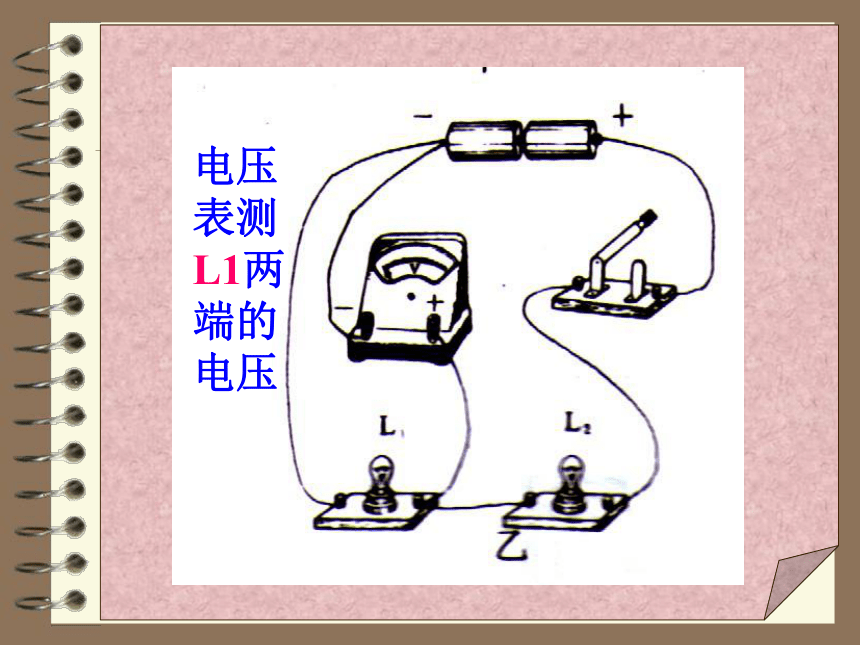

电压?V2?L2?L13、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电流不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:作业：
1、课本P78 #1，P80 #3
2、预习《实验：用电压表测电压》再见0.9伏4.5伏11.5伏 2.3伏2.3伏1.4伏 ??A??Ｖ??A??Ｖ
