电能、电功与电功率 [下学期]

课件19张PPT。测量小灯泡的电功率
授课人
"6V--2.5W"知识复习铭牌额定电压U额额定功率P额额定电压、额定功率、实际功率1、额定电压：把用电器正常工作时所需
要的电压 。--U额
2、额定功率：在额定电压下，用电器工
作所消耗的功率。--P额`
3、实际功率：用电器在实际电压下工作

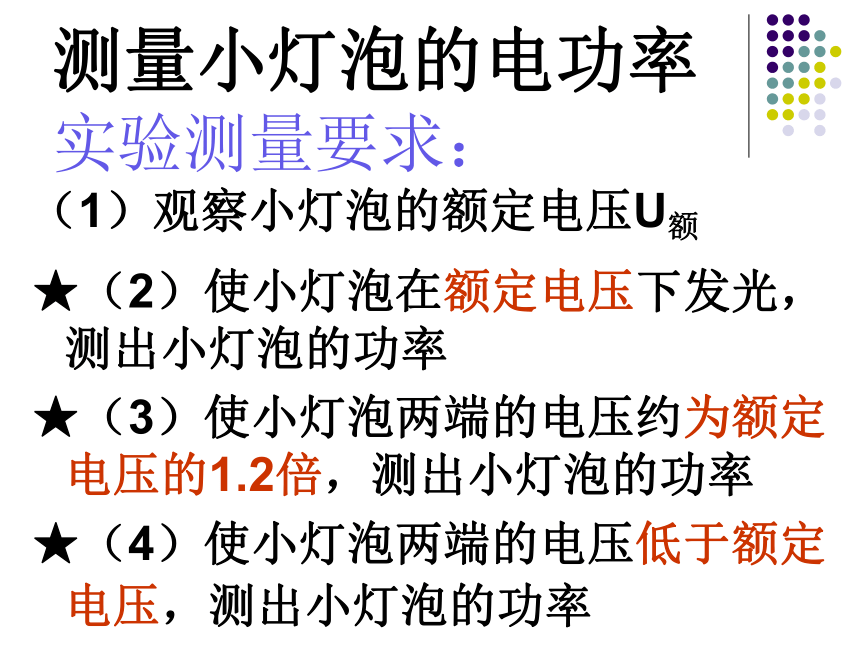

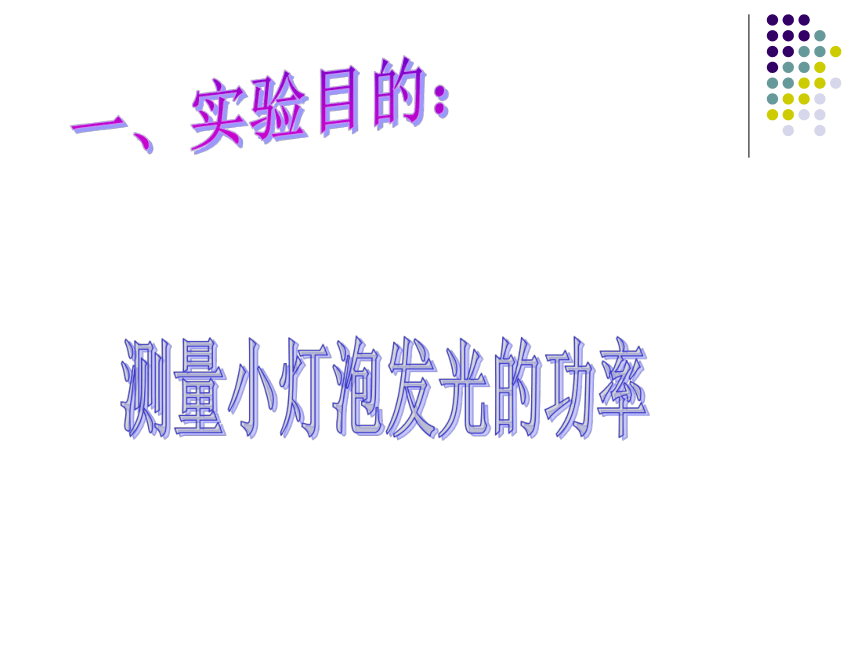

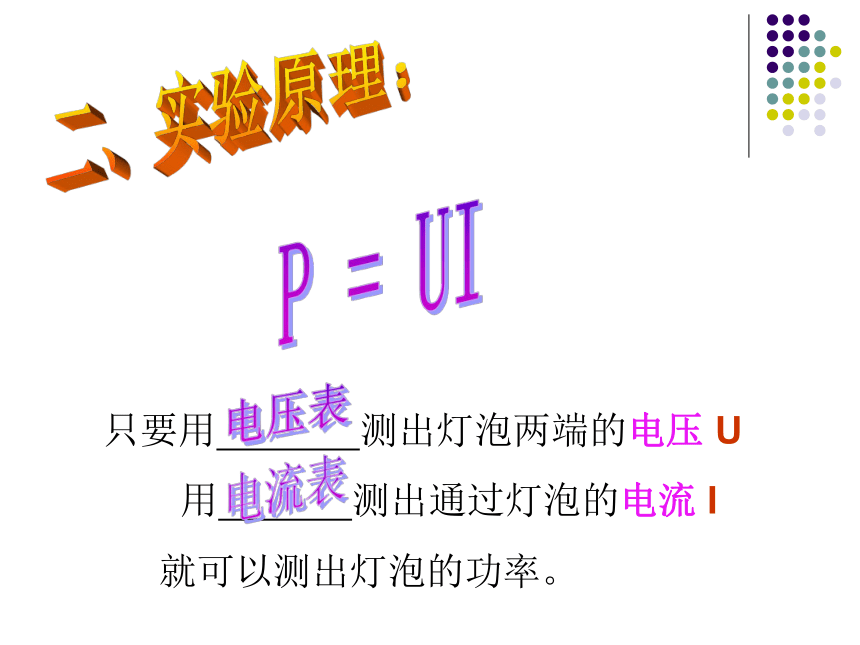

所消耗的功率---P实请看小录像一、实验目的：测量小灯泡发光的功率二、实验原理：P = UI只要用 测出灯泡两端的电压 U用 测出通过灯泡的电流 I就可以测出灯泡的功率。电压表电流表测量小灯泡的电功率实验测量要求：★（2）使小灯泡在额定电压下发光，测出小灯泡的功率
★（3）使小灯泡两端的电压约为额定电压的1.2倍，测出小灯泡的功率
★（4）使小灯泡两端的电压低于额定电压，测出小灯泡的功率
（1）观察小灯泡的额定电压U额1.实验设计中需要加入滑动变阻器吗？为什么？
答：为了能连续改变小灯泡两端的电压使其达到一定值，于是要加入滑动变阻器。三、实验器材 2.怎样连接小灯泡与滑动变阻器？为什么？答：为了能用滑动变阻器改变电路中的电流，从而改变小灯泡两端的电压，所以让滑动变阻器与小灯泡串联。
3.实验中应该测量几个量？
答：根据公式P=UI，要测量小灯泡的电功率必须测量小灯泡两端的电压U以及流过小灯泡的电流I。 4.电流表、电压表应分别连在什么位置上？答：因为要测小灯泡两端的电压以及流过小灯泡的电流，所以电压表应与小灯泡并联，电流表应与小灯泡串联。
5.滑动变阻器的滑片在闭合开关前应该放在什么位置？为什么？答：滑动变阻器的滑片在闭合开关前应该放在使滑动变阻器连入电路的电阻值最大的位置，这样起到保护电路的作用。
6.电路图设计进行实验
数据处理：1.不同电压下，小灯泡的功率不同，
实际电压越大，小灯泡功率越大2.小灯泡的亮度由小灯泡的实际功率决定，
实际功率越大，小灯泡越亮结论:1 小灯泡的额定功率为_______.2 当U实>U额时， P实____P额
当U实=U额时， P实____P额
当U实 >=<达标自测：
1一位同学在测量小灯泡的功率时得到了如下的数据，你能从中总结出什么样的规律？
2 . 本实验中如果所用的小灯泡上标有“ 6.3v ”字样，那么实验时电源电压应怎样选择？说出你的理由。相应的的电压表的量程如何选择?电流表 的 量程可用什么方法来确定?
3 在测量小灯泡的功率的实验中，某同学在连接滑动变阻器时，由于粗心，连接的电路闭合开关后，无论怎样移动变阻器的滑片都不能改变灯泡的亮度，，请你根据以下情况来判断该同学的连接过程中分别出现了何种错误？
（1）小灯泡始终都亮时，原因：
（2）小灯泡始终都暗时，原因：
4 某同学在实验时得到如下表格，该实验现象和数据记录都正确，你能指出他设计的表格的错误吗？
