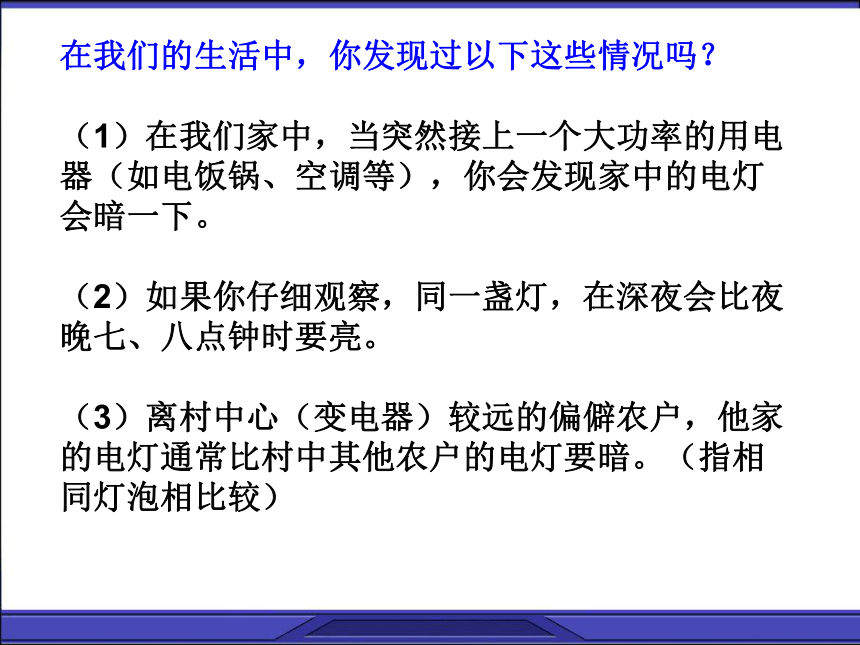

课件29张PPT。生活中的电路计算在我们的生活中,你发现过以下这些情况吗?
(1)在我们家中,当突然接上一个大功率的用电器(如电饭锅、空调等),你会发现家中的电灯会暗一下。
(2)如果你仔细观察,同一盏灯,在深夜会比夜晚七、八点钟时要亮。

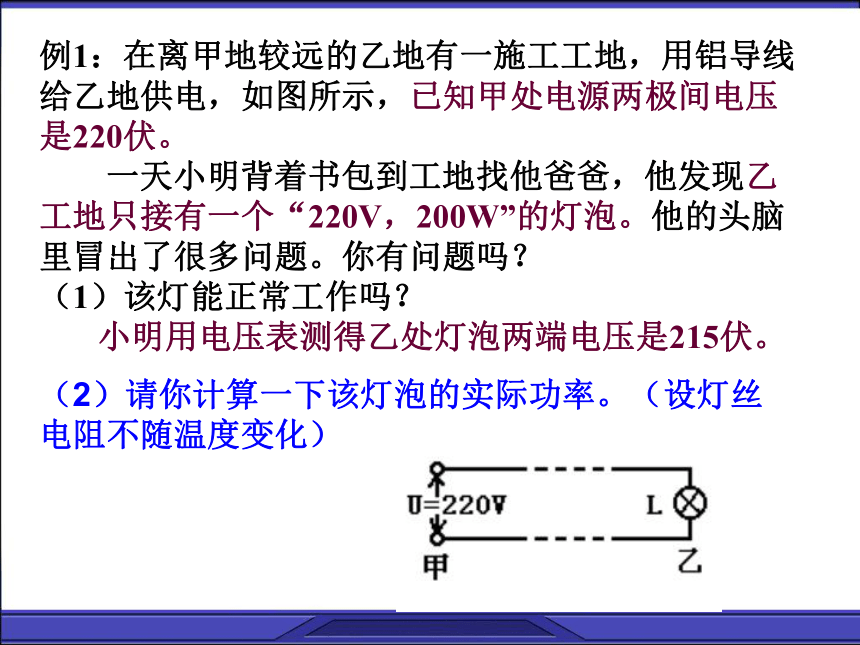

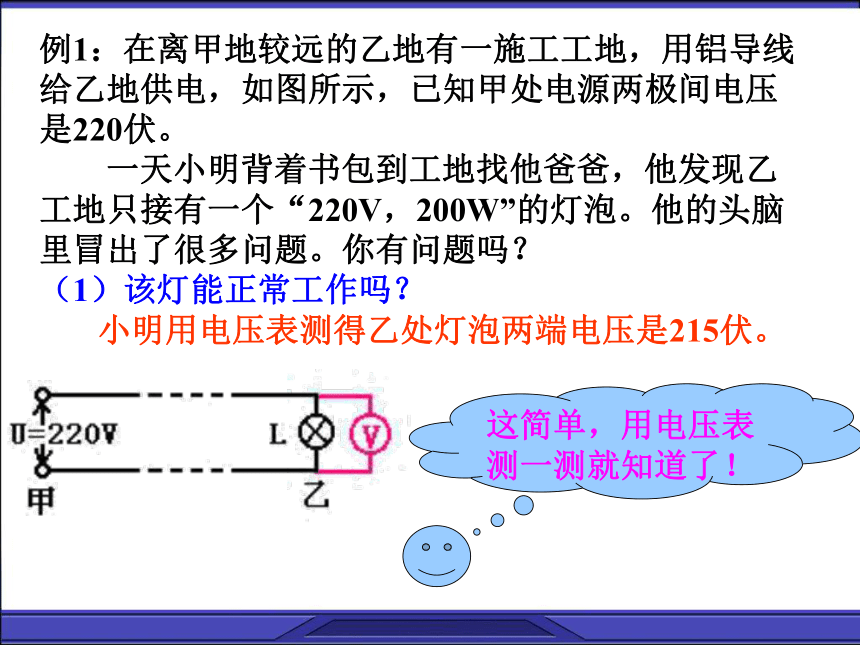

(3)离村中心(变电器)较远的偏僻农户,他家的电灯通常比村中其他农户的电灯要暗。(指相同灯泡相比较)例1:在离甲地较远的乙地有一施工工地,用铝导线给乙地供电,如图所示,已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸,他发现乙工地只接有一个“220V,200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗?
(1)该灯能正常工作吗?
小明用电压表测得乙处灯泡两端电压是215伏。
这简单,用电压表测一测就知道了!(2)请你计算一下该灯泡的实际功率。(设灯丝电阻不随温度变化)例1:在离甲地较远的乙地有一施工工地,用铝导线给乙地供电,如图所示,已知甲处电源两极间电压是220伏。
一天小明背着书包到工地找他爸爸,他发现乙工地只接有一个“220V,200W”的灯泡。他的头脑里冒出了很多问题。你有问题吗?
(1)该灯能正常工作吗?

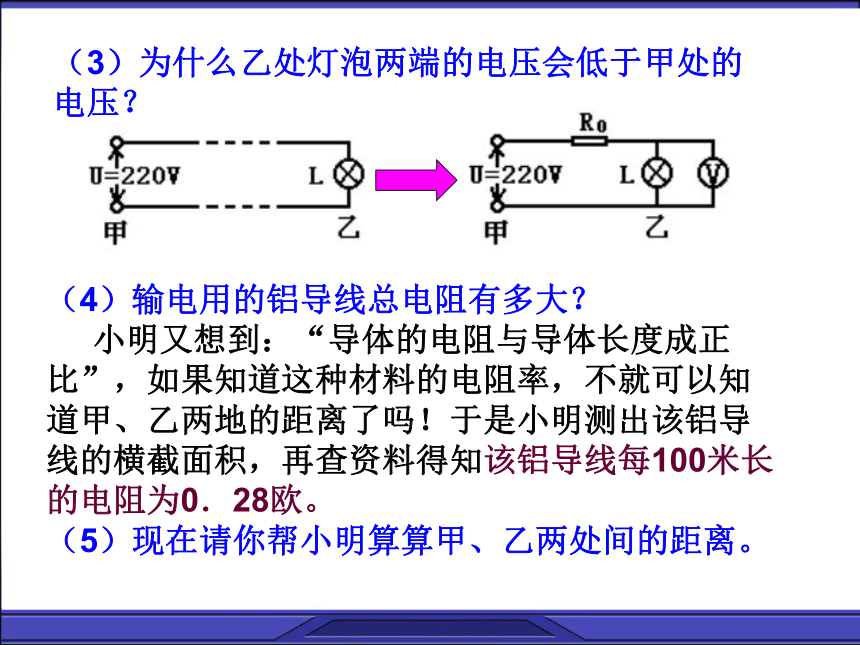

小明用电压表测得乙处灯泡两端电压是215伏。(3)为什么乙处灯泡两端的电压会低于甲处的电压? (4)输电用的铝导线总电阻有多大?
小明又想到:“导体的电阻与导体长度成正比”,如果知道这种材料的电阻率,不就可以知道甲、乙两地的距离了吗!于是小明测出该铝导线的横截面积,再查资料得知该铝导线每100米长的电阻为0.28欧。

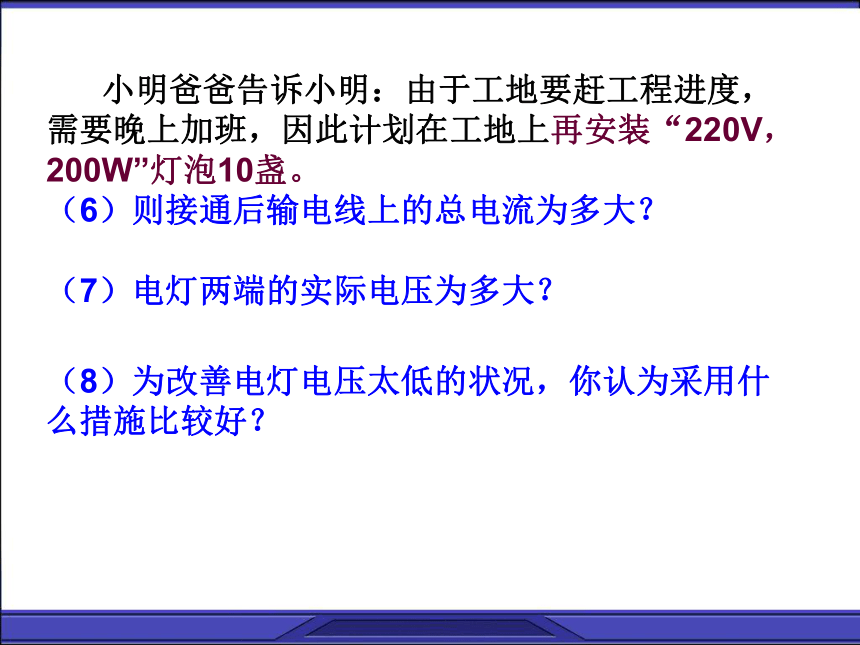

(5)现在请你帮小明算算甲、乙两处间的距离。 小明爸爸告诉小明:由于工地要赶工程进度,需要晚上加班,因此计划在工地上再安装“220V,200W”灯泡10盏。
(6)则接通后输电线上的总电流为多大?

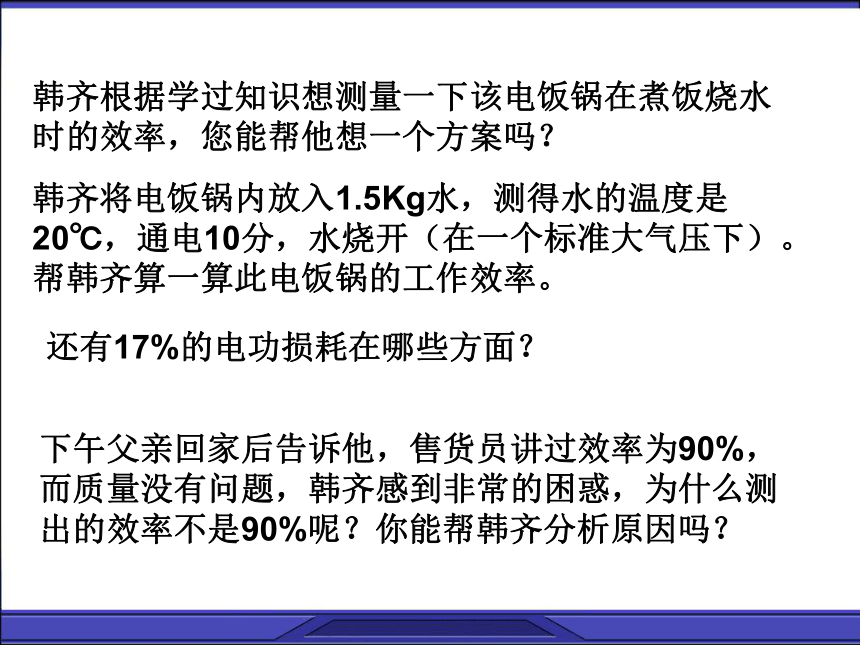

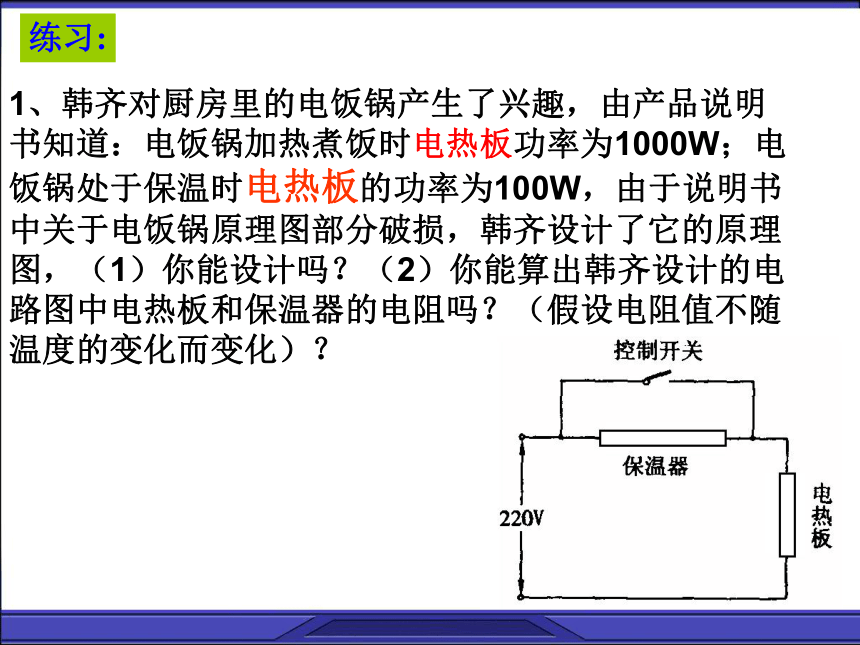

(7)电灯两端的实际电压为多大?(8)为改善电灯电压太低的状况,你认为采用什么措施比较好?1、韩齐对厨房里的电饭锅产生了兴趣,由产品说明书知道:电饭锅加热煮饭时电热板功率为1000W;电饭锅处于保温时电热板的功率为100W,由于说明书中关于电饭锅原理图部分破损,韩齐设计了它的原理图,(1)你能设计吗?(2)你能算出韩齐设计的电路图中电热板和保温器的电阻吗?(假设电阻值不随温度的变化而变化)?练习:韩齐根据学过知识想测量一下该电饭锅在煮饭烧水时的效率,您能帮他想一个方案吗?韩齐将电饭锅内放入1.5Kg水,测得水的温度是20℃,通电10分,水烧开(在一个标准大气压下)。帮韩齐算一算此电饭锅的工作效率。还有17%的电功损耗在哪些方面?下午父亲回家后告诉他,售货员讲过效率为90%,而质量没有问题,韩齐感到非常的困惑,为什么测出的效率不是90%呢?你能帮韩齐分析原因吗?2、一台冷热两用的空调,其铭牌如下表所示,问: (1)空调正常工作时,用于空调这一电路的保险丝的额定电流不应小于多少?
(2)若用该空调来提高室温,开机正常工作后,在电路中的电能表的示数由168kWh运转到168.7kWh停了机,空调工作了多长时间? (3)空调不用时,人们通常将其处于待机状态,该状态也要消耗一定的电能。已知该空调待机状态时的功率是额定电功率是5%,每年夏季用空调120天,假若平均每天使用空调6小时,其余时间处于待机状态,则一个夏季该空调因处于待机状态而消耗的电能是多少千瓦时?
(4)通过(3)的计算,你认为就我们普通百姓来说,可以采用什么措施节省电能,为解决我省的“电荒”尽一份力? 6、某电动自行车的铭牌如下: (1)电源(蓄电池)应如何连接?
(2)根据此铭牌中的有关数据,可知该车的额定时速约为:
A、 15km / h; B、18 km / h ;
C、20 km / h ; D、25 km / h。(3)最大速度行驶时受到的阻力有多大?
(4)电动车充满电时储存了多少能量?(5)运输中,常用“客运效率”来反映交通工具的某项效能,“客运效率”是指每消耗单位能量对应的载客数和运送路程的乘积,即:客运效率=(人数×路程)/消耗能量。一个人骑电动自行车,消耗1MJ(106J)能量可行驶30km;一辆载有4人的普通轿车,消耗320MJ的能量可行驶100km,则电动自行车与这辆轿车的客运效率之比为( )
A、6:1;B、12 :5;C、24 :1;D、48 :7。 5、下表是校食堂一台LG微波炉的部分技术参数,请根据表中信息完成下列问题:(1)若使用微波档工作时,做一道菜需要15min,则消耗的电能是多少KWh?
(2)该微波炉在使用烧烤档工作时的效率是多大?
(3)使用微波档和烧烤档都可以用来加热食物,但它们加热的方式是不同的,前者采用微波加热,后者采用热传递的方式(红外线)加热,请猜测“振荡频率”是针对微波炉哪种工作状而言的? 科学探究类试题中考物理专题复习二一、图象数据型探究题:结合图像提供数据信息,通过读图来理解图像中数据的内容,分析数据结构形式和规律,寻找合理的答案。在处理图像数据信息时要做到从粗到细,由浅入深。先分析定性关系,再分析定量关系,最后要处理好各数据段的细微差别得出特殊性规律。
例1、如图所示表示出了大气压随高度变化的情况一架“波音747”客机正常飞行在9 km高度,此时飞机上大气压值约为_·由图还可分析出大气压随高度变化的特点有:① ,
② 。练习:
某同学用弹簧测力计、量筒、水、物块做测定浮力的实验,如图所示.请你根据图中弹簧测力计和量筒的示数,填写下表中的各项内容.分析、比较这些数据,可测出的结论
。
二、图片文字型探究题:通过图片展示或文字说明,提供一些看来好像不相关的物理现象,让学生挖掘其中的共同特征,探究不同事务中所反映的共性和能够说明的普遍规律。解答这类试题的关键是要认真观察图片,分析图中到底反映了哪些现象,从物理的角度分析它们产生这些现象的共同原因,挖掘蕴含的物理知识。例2、如图所示的三幅图中,共同反映了哪些物理知识?(至少写出两点 例3、阅读下面的短文,并回答问题.
我们已经知道静止液体内部压强的规律,那么,流动着的液体的压强大小又有什么规律呢?我们可以通过下面的实验来研究这个问题。
打开水龙头,使自来水流过如图所示的玻璃管,可以看到A、B处竖直玻璃管中的液面高度不同,这说明A,B处的压强不相同.是什么原因引起A、B处的压强不相同的呢? 我们知道.在相同的时间内,流过A,B处时水量是相同的.但是由于B处水管的横截面积比A处小,所以,水在B处的流速一定比A处的流速大.由此可见,A,B处的压强不同是水的流速不同引起的.(1)根据上面的实验现象,请你分析A、B两处哪处的压强小?其物理依据是什么?
(2)请你总结流动液体压强大小的规律 (3)根据你得到的规律解释下面的现象:上图表示的是两艘并排的船,它们在航行时,常常会不由自主地碰在一起,这是为什么?(4)图是家用煤气灶灶头的示意图,基本操作是:打开煤气阀,拧动点火装置时,煤气和空气在进口处混合流向燃烧头被点燃燃烧。有同学担心,煤气在进口处会向空气中泄漏,你认为有这可能吗?说明理由。三、表格数据型:试题中用表格形式提供实验数据或部分数据,通过分析和解读数据来总结科学规律,不起表格中所缺数据或纠正错误数据。解答这类试题一定运用“控制变量”思想,分析哪些条件相同,那些物理量发生了变化,由此引起了那些物理量的变化,不能引起哪些物理量的变化。 例4、某小组同学用U形管压强计研究甲、乙两种液体内部的压强规律,记录实验数据如下表所示.(液体甲的密度小于液体乙的密度)
(1)分析比较实验序号1、2与3(或4,5与6)的数据及相关条件,可得出初步结论是 :
(2)分析比较实验序号 的数据及相关条件,可得出的初步结论是:在相同的深度处,液体的密度越大,液体的
压强也越大. 例5、李辰同学想探究1千克00C的冰全部熔化成00C水需要多少能量,为此他从自己家里冰箱中取出00C的冰块并砸成小块,把这些小块弄开后,放在两个相同的塑料漏斗中,接着把一个“12V,55W”的浸没式电加热器放在漏斗A中。设计的装置如图所示。他在室温(高于00C)下进行实验。实验前5 min没有给A通电,过5 min后才给A通电.记录数据如下:
(1)在实验中,开始5min,两圆桶中收集了等量的水,这说明 。
(2)从第1 min到第10min内加热器供给了 J的热量.
(3)假设没有热损失,1 kg 00C的冰熔化成00C水需 J的热量。练习1:某校科学兴趣小组组长小李在某报刊中的文章《开水不响,响水不开》读到:“水开之前,水是上冷下热”.而同组的小张却说:“水开之前,水是上热下冷的,因为热水密度小,总是浮在冷水上面.”究竟哪种说法正确呢?兴趣小组内展开了激烈的争论.在老师的指导下,他们通过做实验寻找答案:在一大烧杯中盛水,取四个温度计,让其中三个温度计的液泡分别浸没在水的上、中、下三个不同深度,另一个温度计的液泡则直接与烧杯底部接触.在烧杯置于火上慢慢加热的过程中,对应于不同的时刻,记录各温度计的读数.如图为一次实验的数据记录:经五次重复实验,均有类似规律的实验结果.则(1)实验的结果是否支持哪一种说法?请根据上表数据写出实验结论: ;(2)实验中,他们发现:水开前,杯底有一些气泡上升,在上升的过程中体积变小,直至湮灭.用表中数据解释之.
(3)当水沸腾时,水温上低下高的原因是 。 四、探究设计型
摩擦是一种常见的现象,在运动和生活中起着重要的作用,下面我们用实验来研究摩擦:
实验室提供下列器材:A.带钩的长方体木块;B.带钩的正方体木块;C.表面平整的长木板;D.几条毛巾;E.直尺;F.弹簧测力计;G.几支圆铅笔.
(1)下表是研究滑动摩擦力得到的数据,回答下列问题:
①比较第1、2次实验得出的结论 :
②比较第1、3次实验得出的结论 :
(2)因为物体间的接触面积有大小,那么滑动摩擦力的大小与接触面积的大小有没有关系呢?请你用上面器材设计一个探究实验进行研究.实验器材: (选填上面器材的字母)
实验方案:
随着“神舟五号”载人飞船的成功巡天,华夏儿女的下一个目标是登上月球。关于月球上的物理现象和规律,同学们提出很多问题和猜想,有关月球周围的磁场问题,洋洋提出了自己的猜想和检验猜想的实验方案。
洋洋猜想:月球可能像地球一样,本身是一个巨大的磁体,在其周围存在着磁场,叫做“月磁场”,并且也有南极和北极。验证上述猜想的实验方案为:
(1)取一个小磁针用细线悬挂在月球表面附近,如果它静止时总指向某一方向,则表明月球的周围存在着磁场。
(2)小磁针静止时,它的北极所指的方向就是“月磁场”的北极。
以上实验方案中应该改进或改正的是: 。 小刚家的一个水龙头拧不紧,水一滴一滴地滴落到地上。小刚发现,在耳朵听到前一滴水滴在地上的声音的同时,看到下一滴水刚好开始下落.他为了测算水滴下落的平均速度和一天浪费的水量,找来了秒表和卷尺·首先量出水龙头口离地面的高度h,再用秒表计时·计时的方法是:当听到某一水滴滴在地上的声音的同时,开启秒表开始计时,并数“1”.以后每听到一声水滴声,依次数“2、3、……”,一直数到“n”时,按下秒表停止计时,读出秒表的示数为t。
(1)写出用上述测量量表示水滴在空中运动的平均速度v的表达式.
(2)小刚测得h=lm,当数到n= 20时秒表的示数t=8.7s,则水滴下落的平均速度v是多少?
(3)若每滴水质量是0. 25g,则一昼夜要浪费多少水?
练习2:张明想买一辆汽车跑长途客运,不知是买汽油车好还是买柴油车好,征求司机的意见时,司机告诉他柴油热值是3. 3 × 107J/kg;汽油热值是4. 6 ×107J/kg,然后给他提供了一张数据表,让他分析数据后自己作出决定.
(1)汽车每天耗油 kg.
(2)应选用 车运营比较经济,理由是 。
