光现象复习

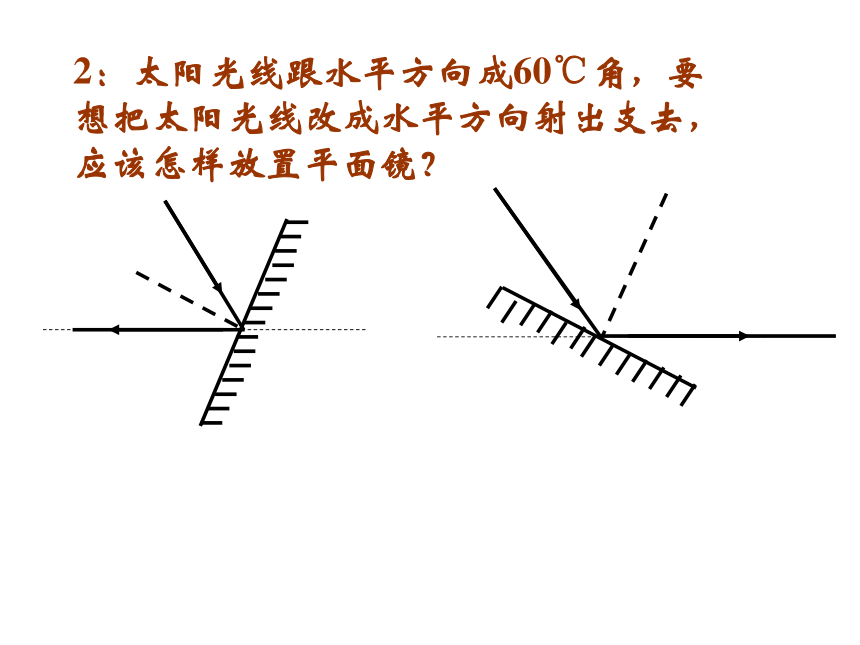

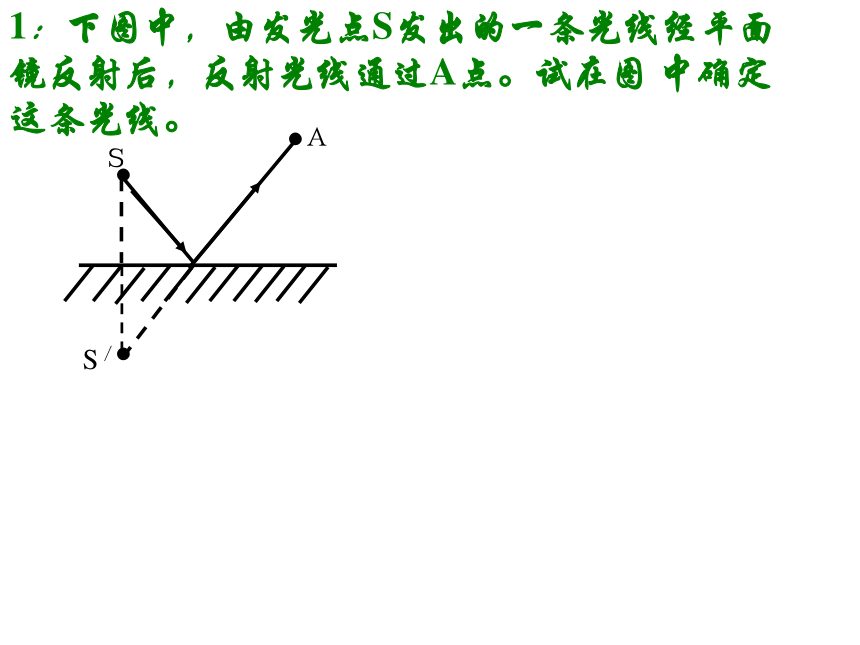

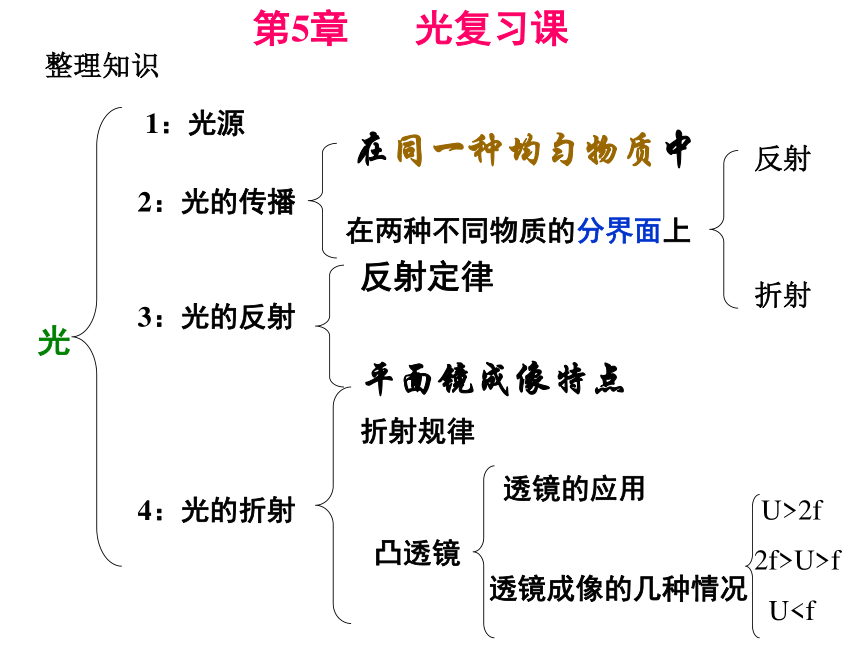

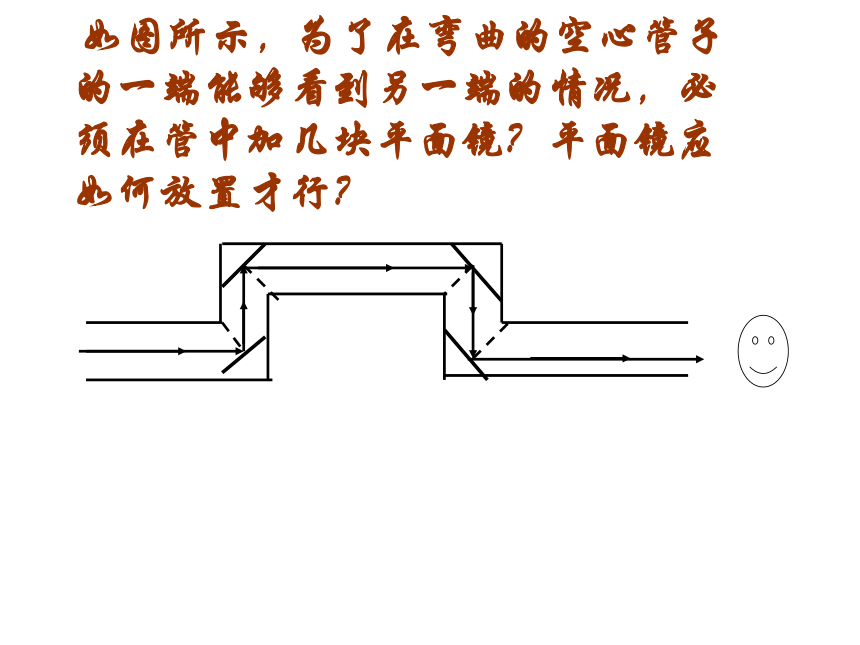

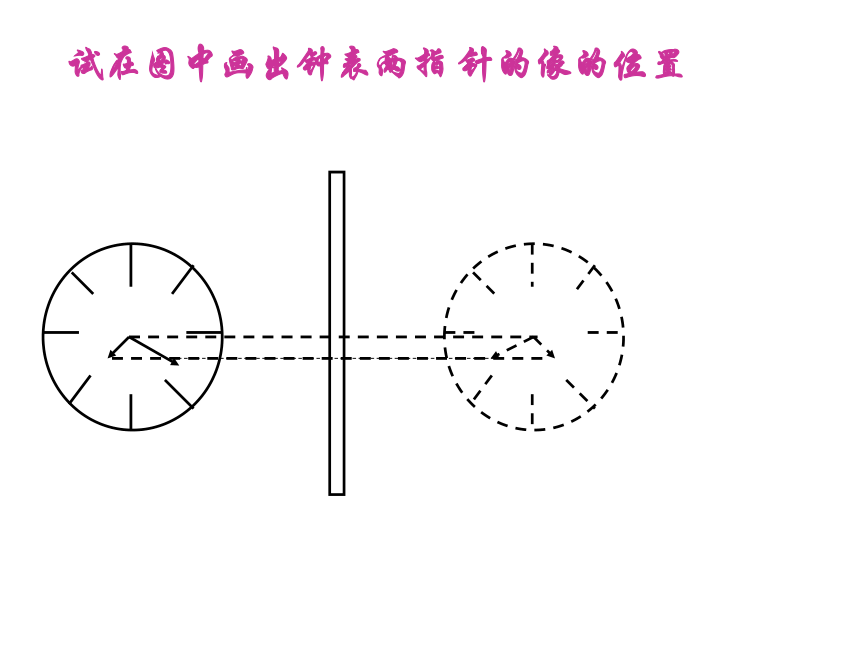

课件14张PPT。 第5章 光复习课整理知识光1：光源2：光的传播在同一种均匀物质中在两种不同物质的分界面上反射折射3：光的反射反射定律平面镜成像特点4：光的折射折射规律凸透镜透镜的应用透镜成像的几种情况U>2f2f>U>fU2：在距离平面镜8cm处，点燃一支蜡烛，这时镜中的像距镜＿＿cm，若将镜移到原成像的位置，则像向后移动了＿＿＿＿＿cm。５：站在游泳池边看，发现池底好像变浅了，这是因为从＿＿＿＿射向＿＿＿时发生_______的缘故。３：利用平面镜可以改变光线的_________，当光线与平面镜成90°角时，反射角是_______度。75°35°816水中空气中４：我们看到的树木在水中的“倒影”是它们的_______，产生这种现象的原理是_________。“立竿见影”的“影”产生这种现象的原理是光的____________。传播方向0°虚像光的反射折射直线传播1：下图中，由发光点S发出的一条光线经平面镜反射后，反射光线通过A点。试在图 中确定这条光线。2：太阳光线跟水平方向成60℃角，要想把太阳光线改成水平方向射出支去，应该怎样放置平面镜？试在图中画出钟表两指 针的像的位置 如图所示，为了在弯曲的空心管子的一端能够看到另一端的情况，必须在管中加几块平面镜？平面镜应如何放置才行？如图所示，MN是空气和玻璃的分界面，一条入射光线射到O点，发生反射和折射，根据图中判断，入射光线是______，反射角的大小是_______，折射光线是_______，玻璃在MN的______侧。CO60°OA左C如图所示，在光具座上做透镜成像实验时，在光屏上恰成一清晰的像，则可知该透镜的焦距一定在＿＿＿＿和＿＿＿＿之间，屏上的像与烛焰相比＿＿＿＿＿（填“变小”、“变大”、或“等大”）U＝40－10＝30cmV=60－40＝20cmU>2f2f>V>f30>2f2f>20>f15>ff>1020>f20>f>1015>f>1010cm15cm变小在图中，已经给出入射光线和出射光线，试在各虚线框内，分别填一个适当的光具用短线把下列四种光学仪器与其对应的成像情况彼此连接起来：
1：放大镜 A：倒立放大的实像
2：照相机 B：正立等大的虚像
3：潜望镜 C：正立放大的虚像
4：幻灯机 D：倒立缩小的实像画出各图的反射或折射光线S/根据平面镜成像的特点，作出图中AB的虚像
