15.3 测量小灯泡的电功率

课件25张PPT。测量电功率莲花中学 物理组 骆海婷 教学重点:会测定小灯泡的功率
对实际功率和额定功率的理解
教学难点:对实际功率和额定功率的理解

教学重难点§15.3测量电功率你能说出什么是电功率吗?
电功率有哪些计算的方法呢?电功率是表示电流做功快慢的物理量电功率的计算公式P=W/tP=UI220V表示:
50W表示:

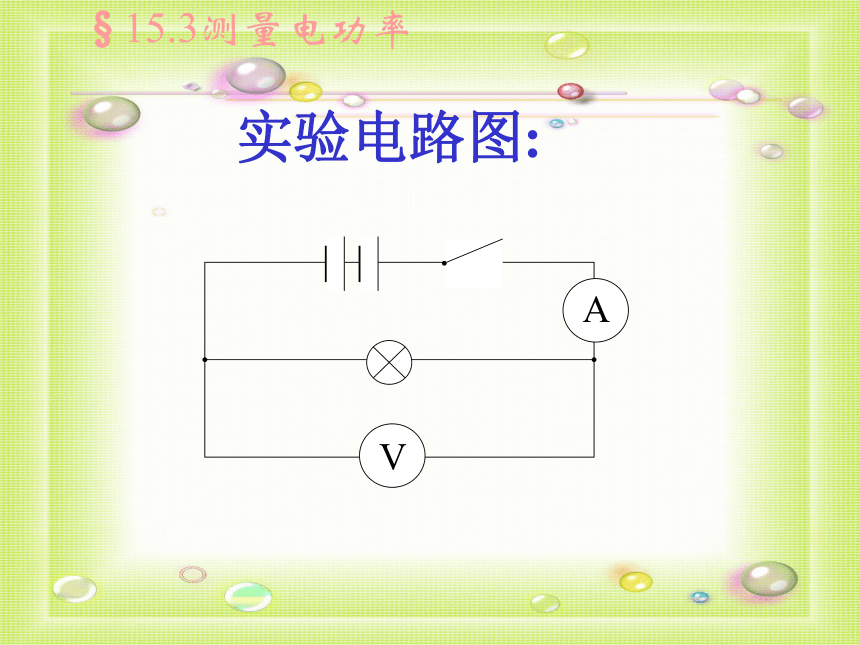

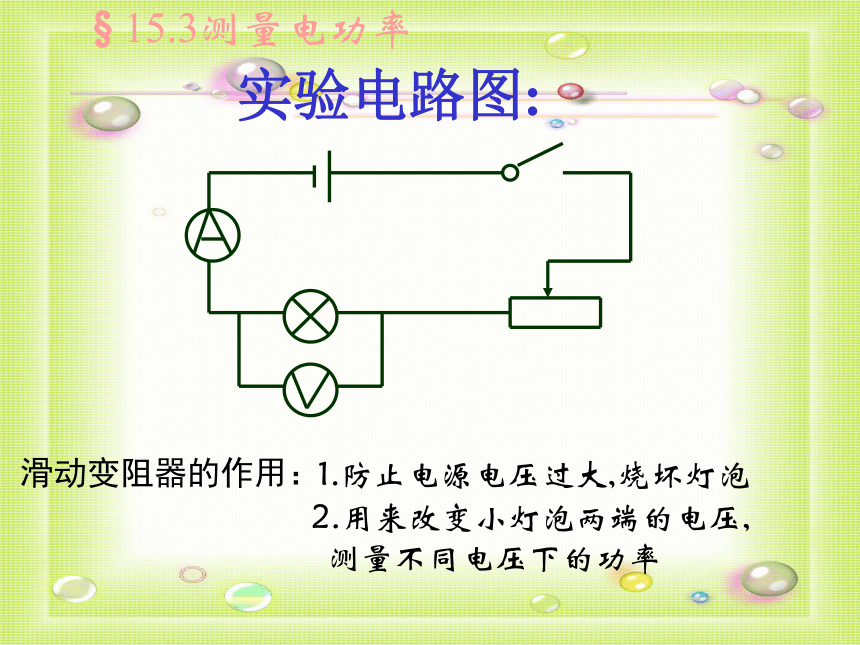

复习:PZ-220V-50W§15.3测量电功率灯泡的额定电压是220V灯泡的额定功率是50W想想议议: 现在我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能想办法测量小灯泡的电功率吗?怎样测量?根据公式:P=UI小灯泡两端的电压流过灯泡的电流§15.3测量电功率提出问题实验电路图:§15.3测量电功率实验电路图:§15.3测量电功率滑动变阻器的作用：1.防止电源电压过大,烧坏灯泡 2.用来改变小灯泡两端的电压,测量不同电压下的功率 测量要求:
分别完成以下三种情况下的实际功率． (1)使小灯泡在额定电压下发光． §15.3测量电功率

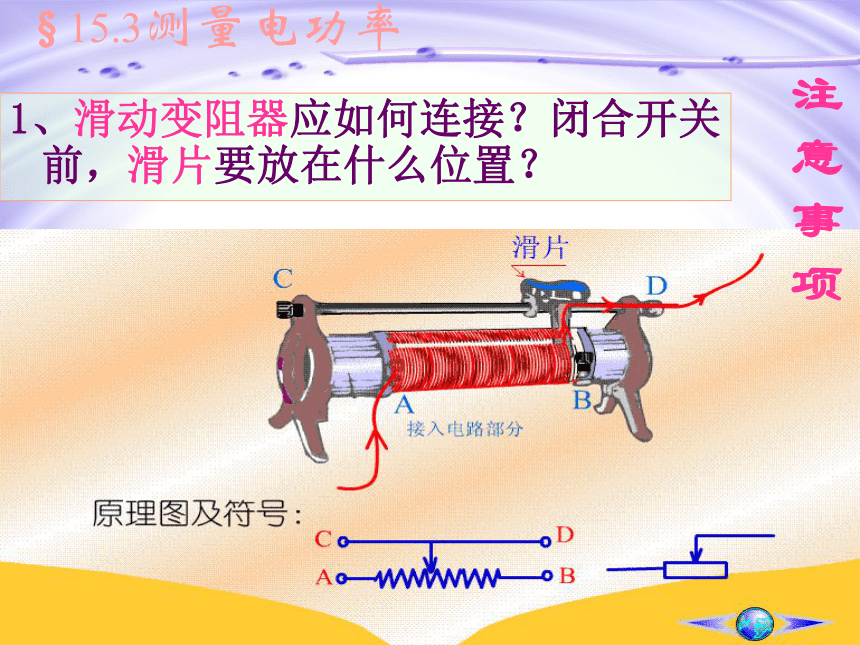

(2)使小灯泡两端电压是额定电压的1.2倍 (3)使小灯泡两端电压低于额定电压 1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？§15.3测量电功率注意事项1、与小灯泡串联
2、滑片开始应放在阻值最大处注意事项§15.3测量电功率注意事项2、电流表和电压表在电路中如何连接？+--接线柱连接是否正确？量程选择是否适当？§15.3测量电功率电流表电压表注意事项分组实验§15.3测量电功率3. 注意观察小灯泡
在什么情况下正常发光，
在什么情况下比正常情况更亮，
什么情况下比正常情况下暗。
需小心调节滑动变阻器，以免因实际
电压超过额定电压过大，而烧毁灯泡。 注意事项§15.3测量电功率分析和论证小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡U实=U额时，当小灯泡U实>U额时，当小灯泡U实P实>P额；P实小明的邻居年近古稀的张大爷是个好问为什么的老人，就灯泡的一些问题请教小明，你能帮小明作出合理的解释吗？1.这些字样的含义是什么？2.灯泡的灯丝是用什么材料制成的？为什么不用常见的铁铜等金属？3.灯泡玻璃泡内为什么要抽成真空？大功率的灯泡要充入氮氩等气体？4.用久的灯泡为什么玻璃内壁会发黑？5.功率相同的用久的灯泡与新灯泡相比，用久的灯泡较暗，为什么？6.灯泡在照明电路中什么时候灯丝容易烧断？为什么？实验原理:P=UI§15.3测量小灯泡的电功率科学探究的一般过程实验记录表:§15.3测量电功率实验记录表:§15.3测量电功率连接电路:注意事项1.开关应处于打开状态。§15.3测量电功率
