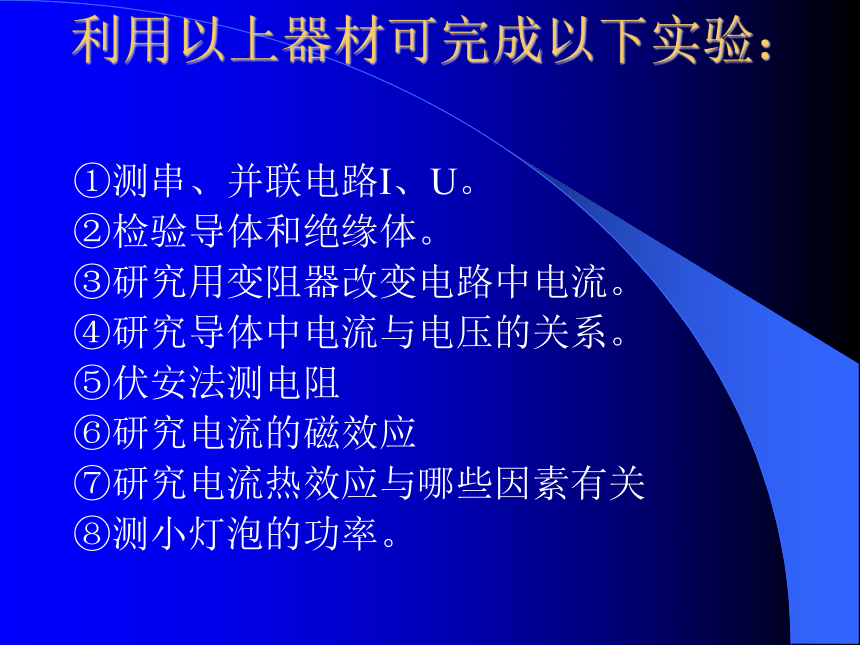

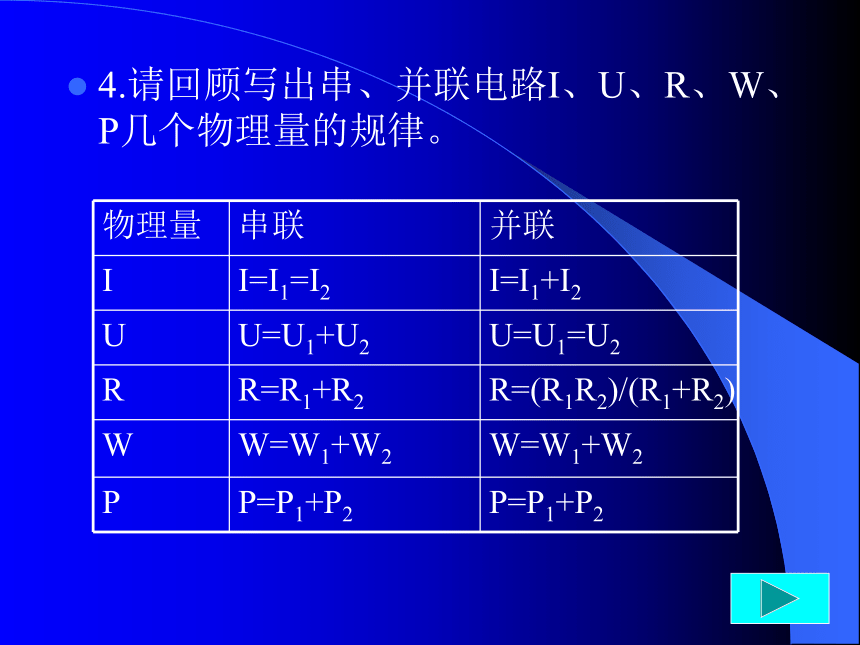

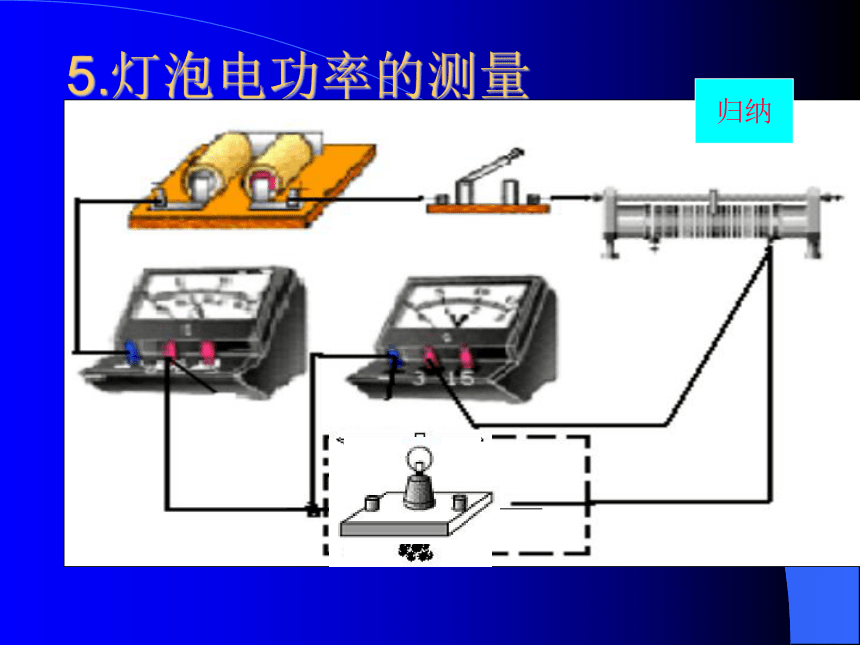

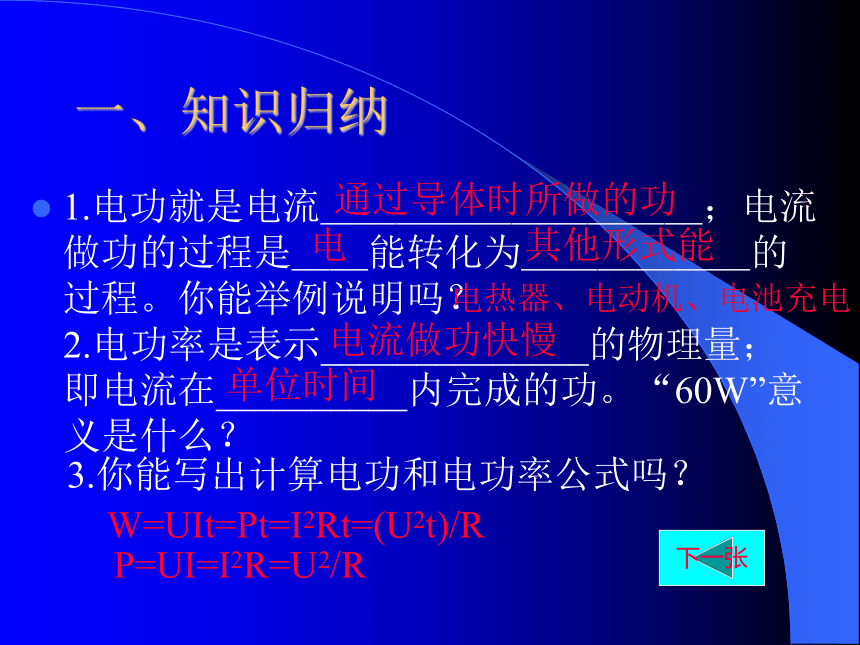

课件14张PPT。 电功和电功率横山中学 韩文平考点归纳讨论训练例题精选一、知识归纳1.电功就是电流__________;电流做功的过程是__能转化为______的过程。你能举例说明吗?通过导体时所做的功电其他形式能2.电功率是表示______________的物理量;即电流在__________内完成的功。“60W”意义是什么?电流做功快慢单位时间3.你能写出计算电功和电功率公式吗?W=UIt=Pt=I2Rt=(U2t)/R P=UI=I2R=U2/R 下一张电热器、电动机、电池充电4.请回顾写出串、并联电路I、U、R、W、P几个物理量的规律。5.灯泡电功率的测量归纳利用以上器材可完成以下实验: ①测串、并联电路I、U。
②检验导体和绝缘体。
③研究用变阻器改变电路中电流。
④研究导体中电流与电压的关系。
⑤伏安法测电阻
⑥研究电流的磁效应
⑦研究电流热效应与哪些因素有关

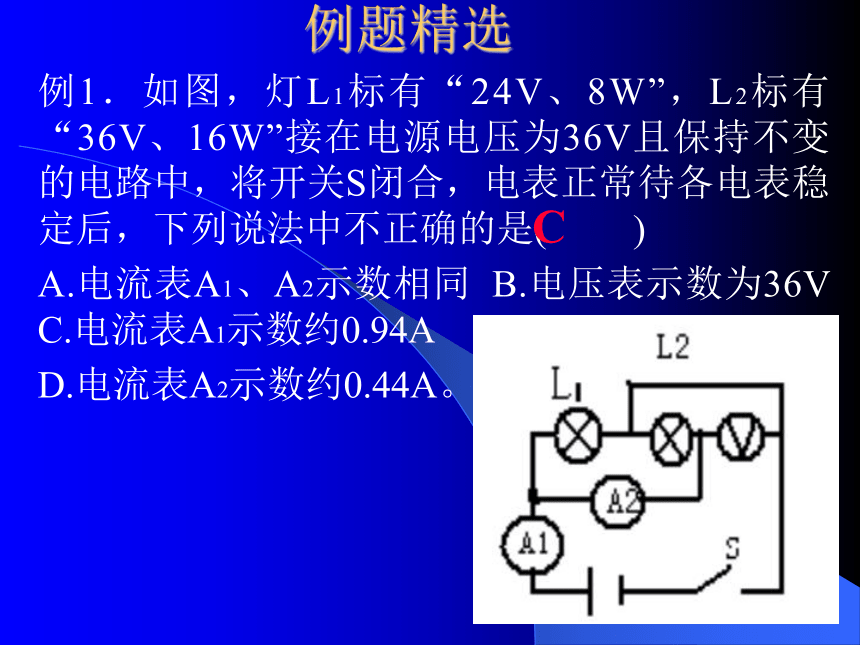

⑧测小灯泡的功率。例题精选例1.如图,灯L1标有“24V、8W”,L2标有“36V、16W”接在电源电压为36V且保持不变的电路中,将开关S闭合,电表正常待各电表稳定后,下列说法中不正确的是( )
A.电流表A1、A2示数相同 B.电压表示数为36V C.电流表A1示数约0.94A
D.电流表A2示数约0.44A。

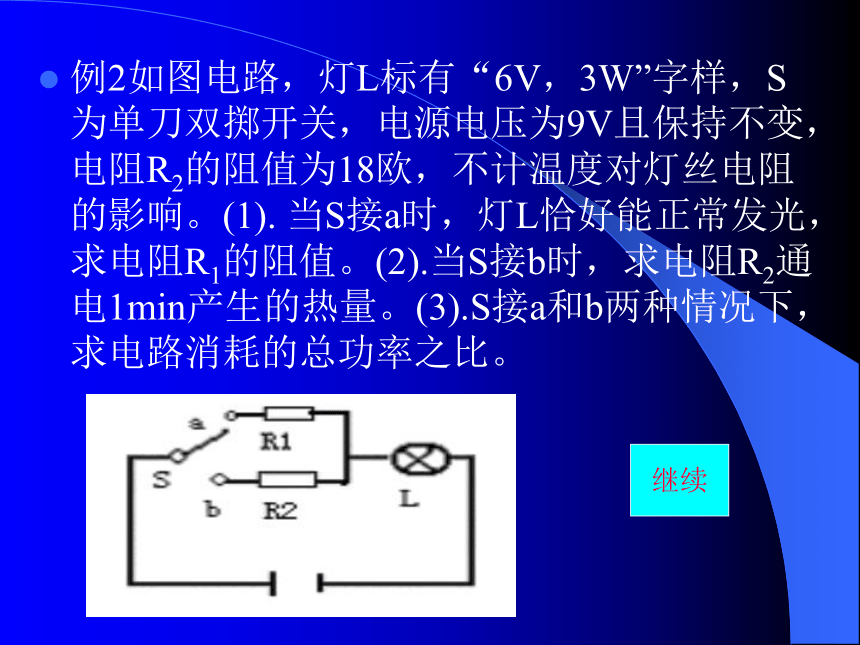

C例2如图电路,灯L标有“6V,3W”字样,S为单刀双掷开关,电源电压为9V且保持不变,电阻R2的阻值为18欧,不计温度对灯丝电阻的影响。(1). 当S接a时,灯L恰好能正常发光,求电阻R1的阻值。(2).当S接b时,求电阻R2通电1min产生的热量。(3).S接a和b两种情况下,求电路消耗的总功率之比。 继续讨论训练1.在家庭电路中,电能表直接测量的物理量是( )
A 电功 B 电压 C 电流 D 电阻
A2.下列家用电器中有一个正常工作时电功率约为800W,则这个电器最有可能的是 ( )  A 电风扇 B 电视机 C 电饭煲 D 电烙铁
C3.一照明灯泡的规格是“220V,40W”,在灯泡两端加上110V的电压,则该灯泡的实际功率为 ( )
A 10W B 20W C 30W D 40WA4.如图,不计温度对灯丝电阻的影响,电源电压保持不变。当在ab间接入“6v,6W”的灯泡时,闭合开关,灯L恰好能正常发光;断开开关,在ab间接入一个“6V,4W”的灯泡,再闭合开关,下列说法错误的是:( )
A 灯L将变亮 B 灯L将变暗
C 换上的灯可能烧坏
D 电路总功率将变小 A5.两只外形相同额定功率不同白炽灯泡,铭牌上只能看清“220V”字样,怎样确定哪只额定功率较大?至少说出三种方法。若一灯泡的灯丝断了,将灯丝搭接后使用仍能发光。这时灯泡亮度跟原来比,是变亮了还是变暗了?为什么?答:①看灯丝;②测电阻;③串联看亮度;
④并联看亮度。灯丝断了后,长度变短,电阻变小而电源电压U不变,由公式P=U2 /R得实际功率变大了,故变亮。6.小刚和小丽一起做“测定小灯泡额定功率的实验”,已知小灯泡的额定电压为3.8V,正常发光时灯丝电阻为10-15欧。(1)小刚同学将实物连成如图电路,小丽发现电路中有四处错误,请你指出接线错误所在(不需要更正)①     ②   ③    (4)
(2)小丽同学帮助小刚改正接线错误后,闭合开关发现电流表示数几乎为零,而且电压示数接近为电源电压,发生此故障的原因可能是       .
(3)他们排除故障后,发现小灯泡灯光较暗,为测小灯泡额定功率,应调节滑片P使变阻器阻值   (填变大、变小)直到电
压表的示数为   V。
(4)小灯泡正常发光
时,电流表示数如图,
则小灯泡的额定功率
为    W 返回7.给你提供灯泡为“6V、3.6W”,电源电压为9V.如果利用一段足够长的电阻丝(这根电阻丝每厘米长的电阻为0.5Ω)来安装一只调光小台灯,你准备怎样做?要求:①设计一个电路,使灯泡既能正常发光,又能起调光作用(通过计算加以说明,并画出电路图)
②说说你的具体制作方案(在制作过程中,需要的其它器材可以自行选用)
③如果将这样的调光方式用到家庭照明电路中,能否真正起到节能作用?请说说你的想法。
再 见
