杠杆专题训练[下学期]

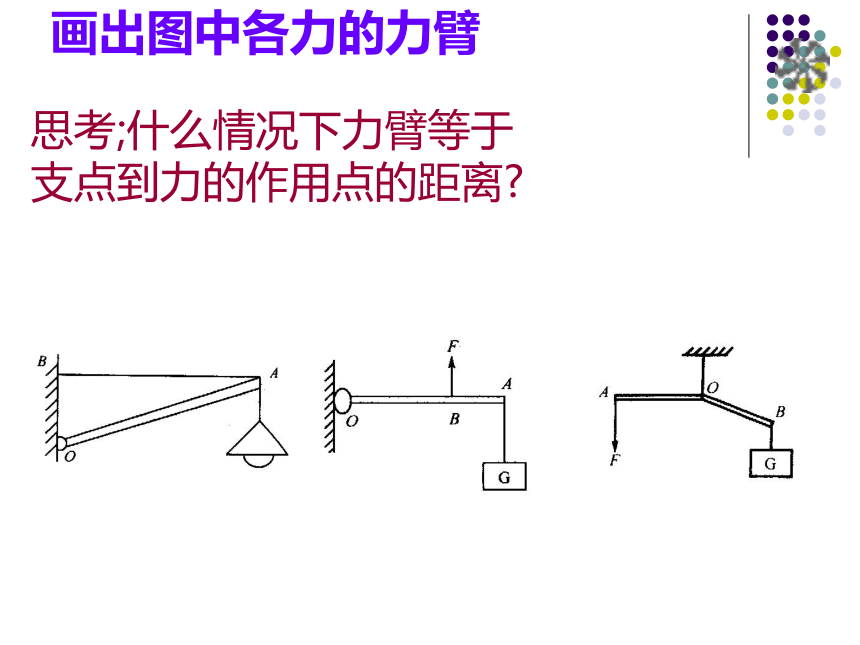

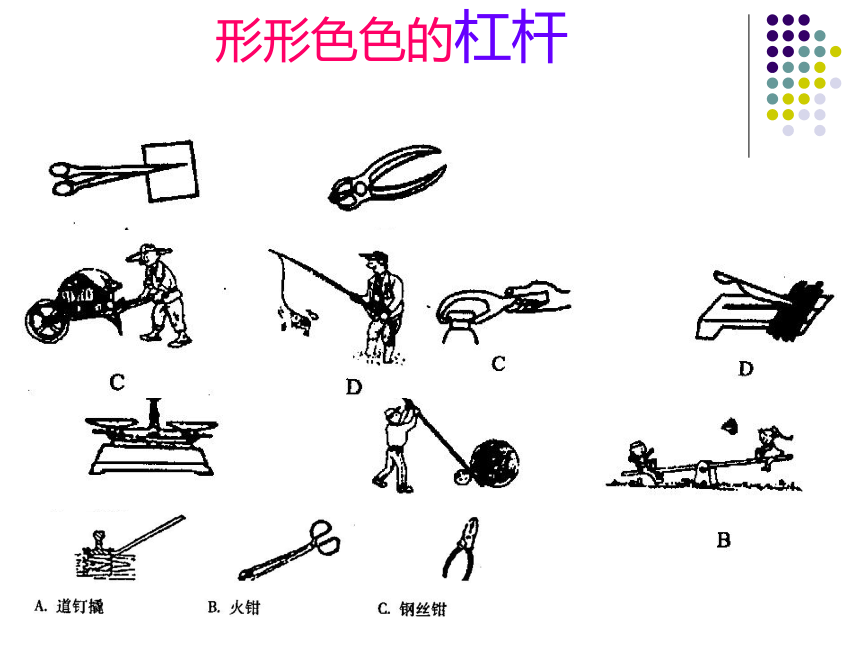

课件19张PPT。杠 杆形形色色的杠杆画出图中各力的力臂 思考;什么情况下力臂等于

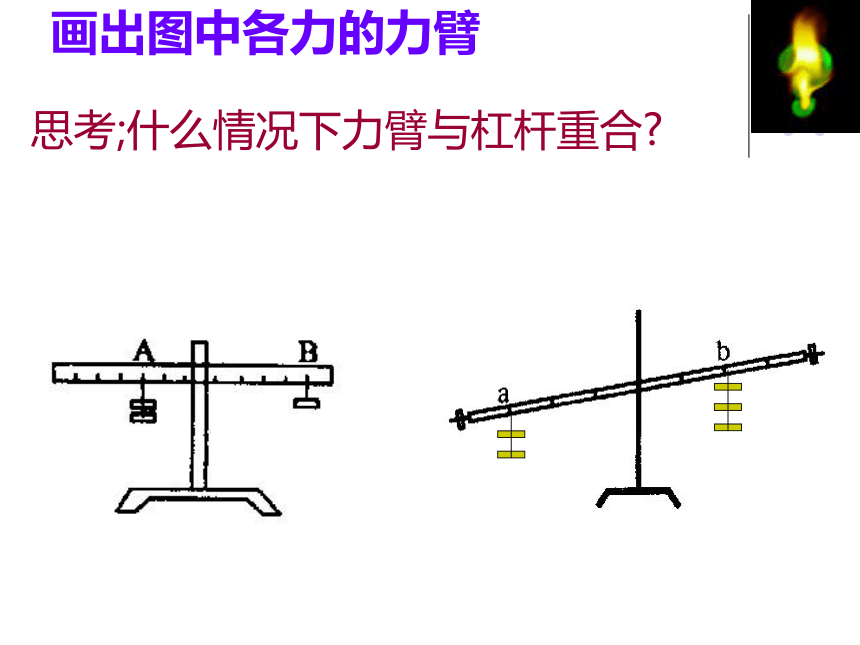

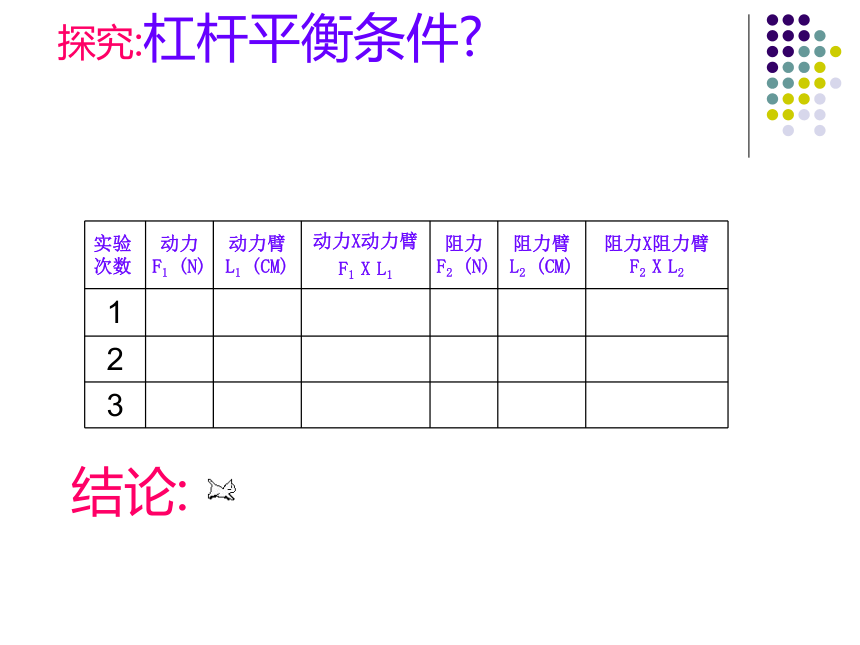

支点到力的作用点的距离?画出图中各力的力臂 思考;什么情况下力臂与杠杆重合?探究:杠杆平衡条件?结论:讨论:

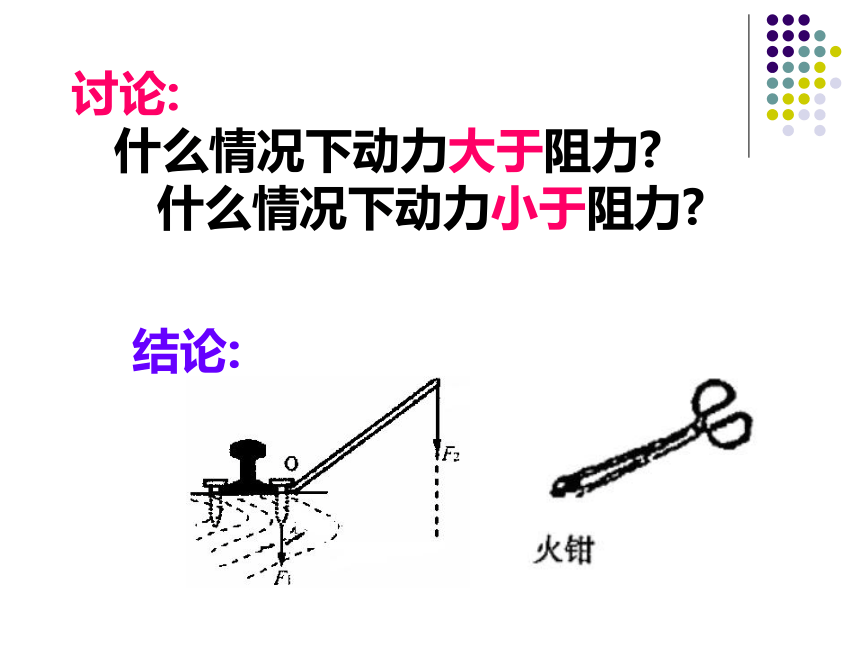

什么情况下动力大于阻力?
什么情况下动力小于阻力?结论:讨论:

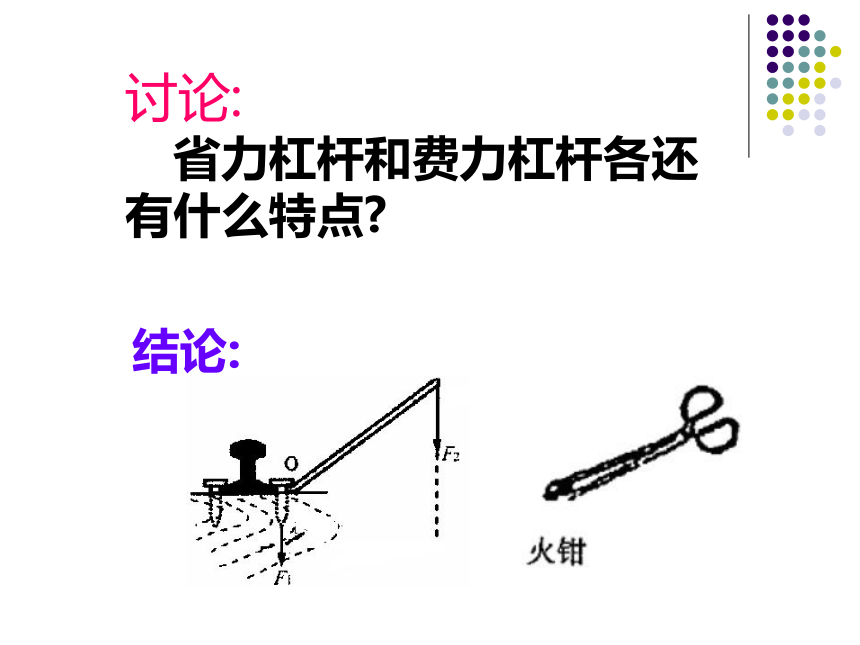

省力杠杆和费力杠杆各还
有什么特点?结论:下列杠杆，哪些省力？哪些省距？哪个重?（杠杆平衡） 在图中画出一个动力，使这个动
力最小且使杠杆平衡的力的示意图。 哪个费力? 杠杆已处于平衡状态，如果在杠杆
上加一个力，杠杆仍平衡，则再加的
力为( )
A．这个力只能加在动力这一边
B ．这个力只能加在阻力这一边
C．这个力必须通过支点
D．这个力只能作用在杠杆的中间
如图，O为杠杆支点，杠杆在重物
G和力F1的作用下处于水平位置平衡，
如果用力F2代替F1，使杠杆仍在图中位
置平衡，下列关系中正确的是( )
A、 F1 > F2
B、 F1 =F2
C、 F1 < F2
如图所示，轻质杆OA可绕O点转动，OA=0.3m，
OB=0.2m，A点处挂一个质量为2kg的物体G，B
处加一个竖直向上的力F，杠杆在水平位置平衡，
则物体G的重力大小等于______N，F大小为_____
N。(g=10N/kg)
如图所示，杠杆的B处挂着3个
重均为2N的钩码，要使杠杆平衡，
应在A点处施加一个竖直向_____的
___N的力．
图中是道钉撬撬起道钉的示意图，求
道钉对道钉撬的阻力(不计道钉撬的重)。
有一根粗细均匀的长钢管，质量为
100kg，平放在水平在面。现要轻轻抬
起它的一端，至少要多大的力？ 有一根1m长的杠杆，左端挂40N重
的物体，右端挂60N的物体，要使杠杆
平衡，支点应距左端多远?若两边各加
10N的物体，仍使杠杆平衡，支点是否
要移动?如果要移动，向哪边移动?移动
多少?
再见
