6.5 探究杠杆的平衡条件
图片预览
文档简介

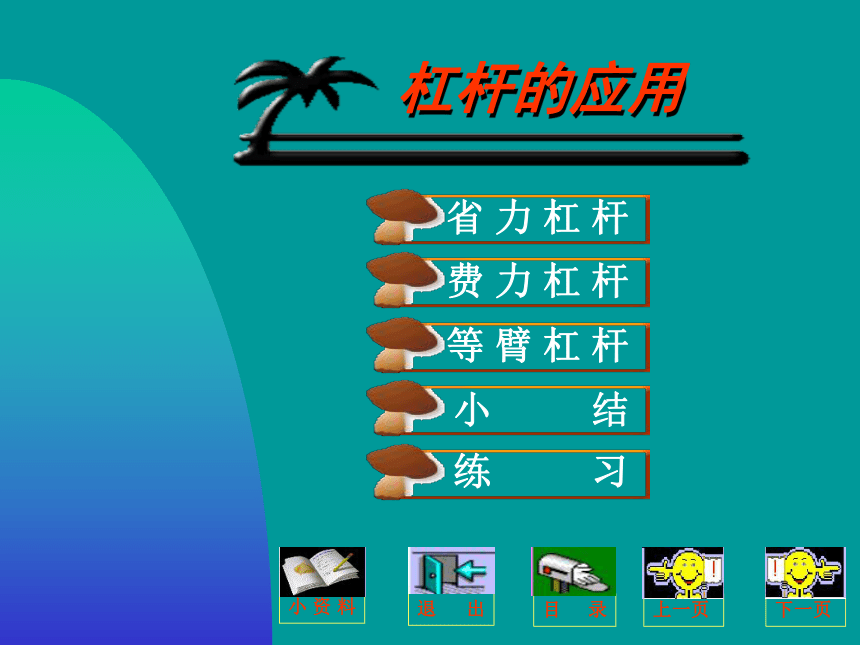

课件20张PPT。杠杆的应用省力杠杆费力杠杆等臂杠杆杠杆的应用小结练习F1F2动力臂l1阻力臂l2由 F1l1=F2l2
∵l1>l2
∴F1< F2

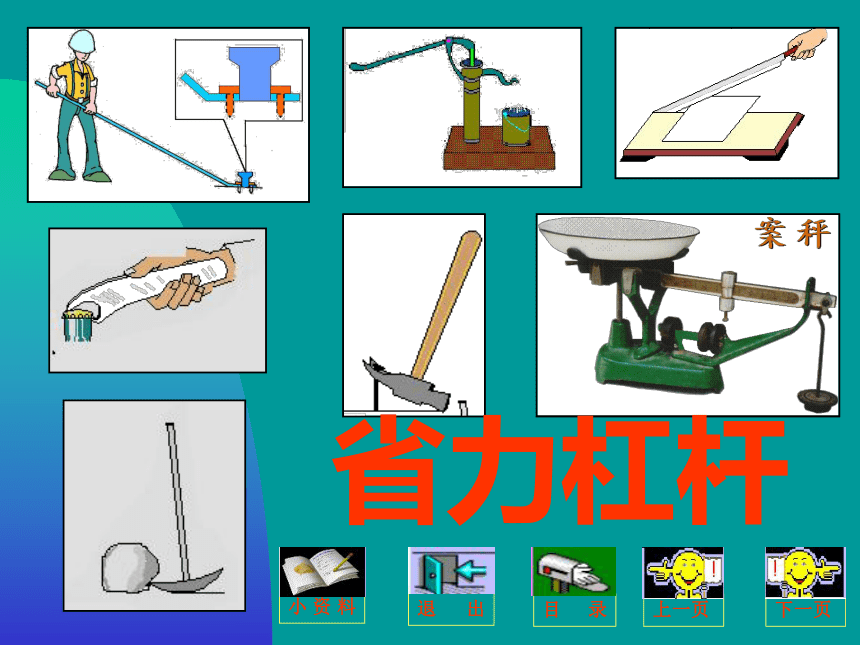

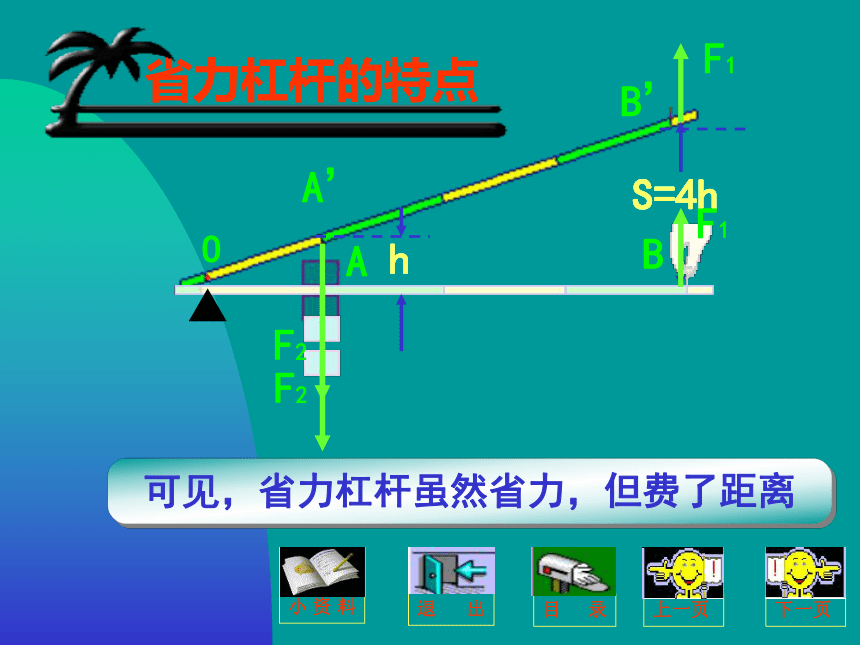

这是省力杠杆省力杠杆hS=4h可见，省力杠杆虽然省力，但费了距离省力杠杆的特点省力杠杆F2F1动力臂l1阻力臂l2由 F1l1=F2l2

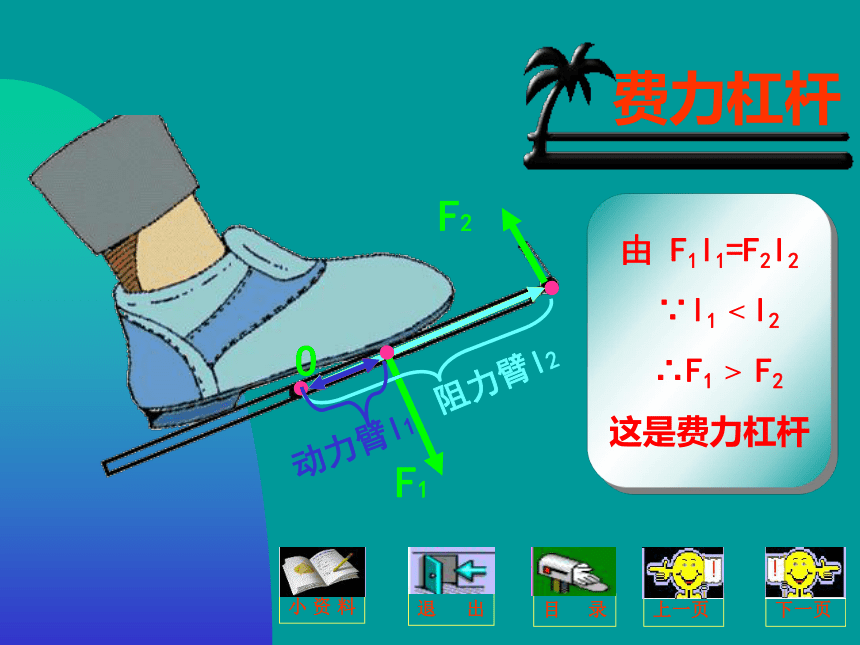

∵l1 < l2
∴F1 > F2

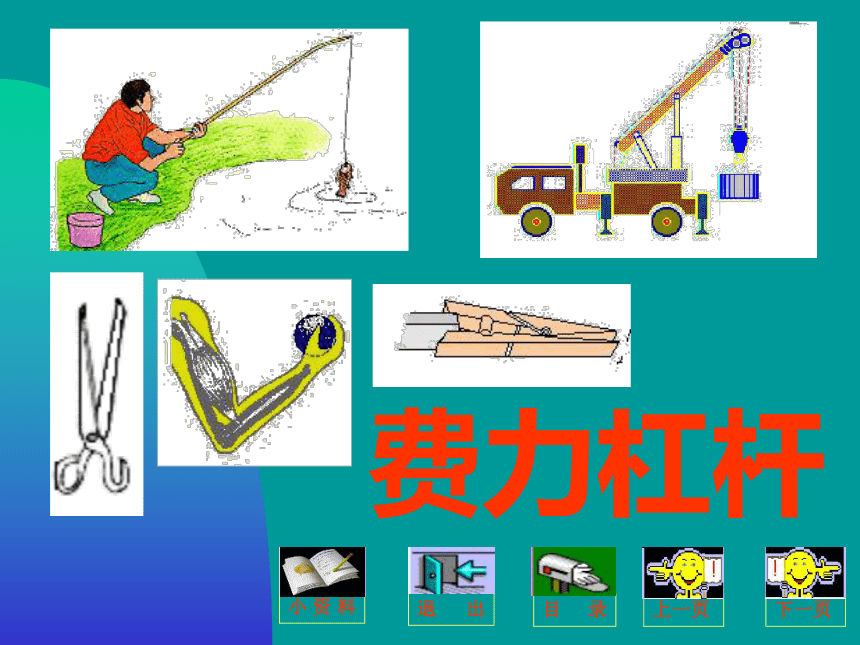

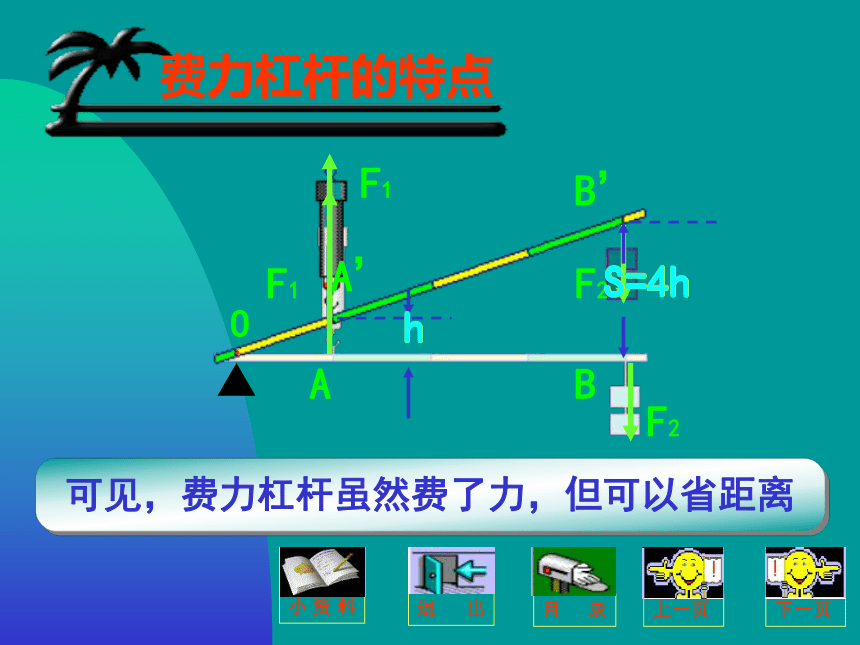

这是费力杠杆费力杠杆hS=4h可见，费力杠杆虽然费了力，但可以省距离费力杠杆的特点费力杠杆F2F1动力臂l1阻力臂l2由 F1l1=F2l2

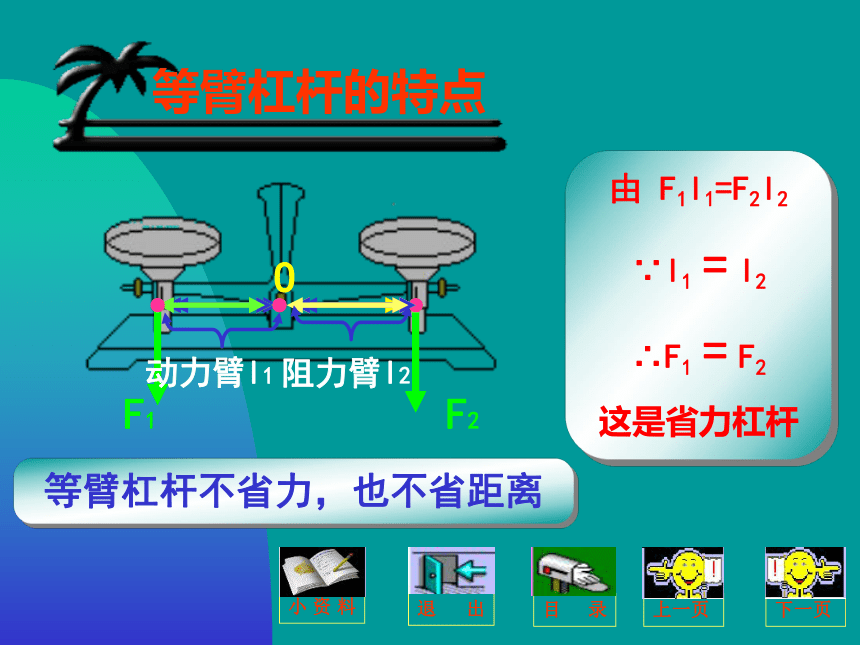

∵l1 = l2
∴F1 = F2
这是省力杠杆等臂杠杆不省力，也不省距离等臂杠杆的特点小结省力杠杆的特点
A 动力臂大于阻力臂
B 省力但是费距离
费力杠杆的特点
A 动力臂小于阻力臂
B 费力但是省距离
等臂杠杆的特点
A 动力臂等于阻力臂
B 不省力也不省距离在下列工具中省力的是哪一组（ ）
A. 铡刀、汽车上的刹车闸、羊角锤起钉子；
B. 镊子、钓鱼杆、剪子；
C. 铡刀、天平、钓鱼杆；
D. 镊子、汽车上的刹车闸、钓鱼杆。练习一练习二下列说法中哪些是正确的（ ）
A. 使用杠杆一定会省力；
B. 省力杠杆的动力臂一定小于阻力臂；
C. 动力臂是支点到动力作用点的距离；
D. 等臂杠杆不省力也不省距离。图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。练习三提示图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。练习三先画出力臂，
再进行判断再见小资料人体内的杠杆 “给我一个立足点，我就能移动地球。”这是希腊科学家阿基米德的一句名言。实际上，用杠杆移动地球是不可能的。但是这反映了阿基米镕发现杠杆规律后的兴奋心情。
几乎每一台机器中都少不了江杆，就是在人体中也有许许多多的杠杆在起作用。拿起一件东西，弯一下腰，甚至翘一下脚尖都是人体的杠杆在起作用，了解了人体的杠杆不仅可以增长物理知识，还能学会许多生理知识。小资料人体内的杠杆 点一下头或抬一下头是靠杠杆的作用(见图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长配合起来形成低头仰头，从图里可以看出来低头比仰头要省力。小资料人体内的杠杆 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要化费6倍以上的力气，虽然费力，但是可以赢得速度。小资料人体内的杠杆 当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这是一个省力杠杆(如图)，肌肉的拉力比体重要小。而且脚越长越省力。小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出接近1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆也是一个费力杠杆（如图)。 所以在弯腰提起立物时，正确的姿式是尽量使重物离身体近一 些。以避免肌肉被拉伤。
