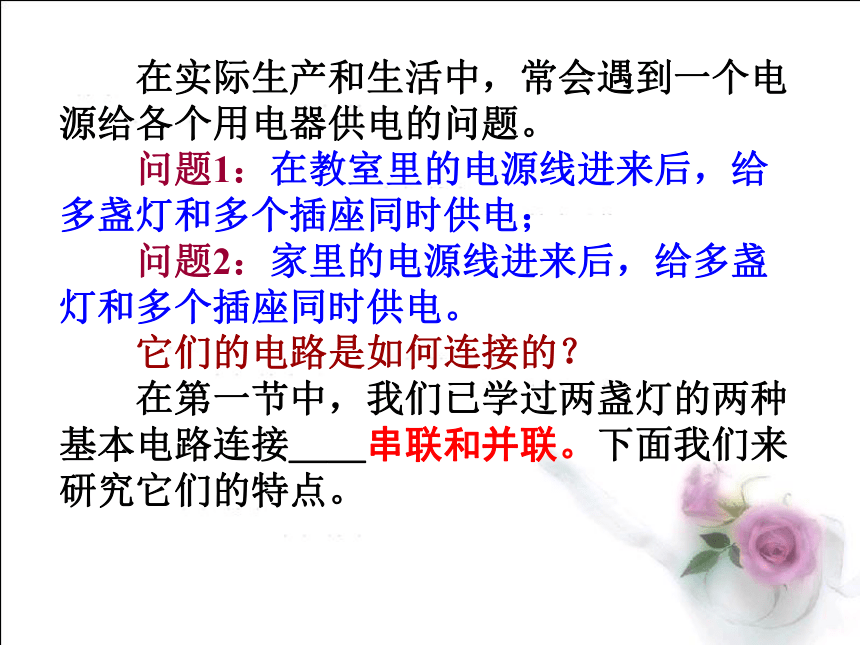

课件17张PPT。电路的连接 　　在实际生产和生活中，常会遇到一个电源给各个用电器供电的问题。
　　问题1：在教室里的电源线进来后，给多盏灯和多个插座同时供电；
　　问题2：家里的电源线进来后，给多盏灯和多个插座同时供电。
　　它们的电路是如何连接的？

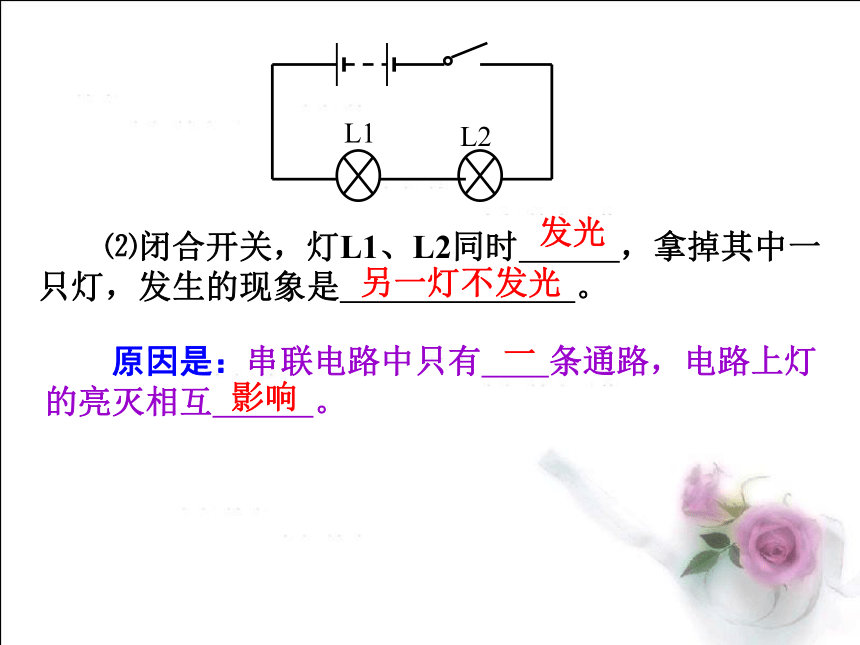

　　在第一节中，我们已学过两盏灯的两种基本电路连接＿＿串联和并联。下面我们来研究它们的特点。一、串联电路的特点：实验　　⑴闭合开关：灯L1　　，灯L2　　；断开开关，灯L1　　　，灯L2　　　。亮亮不亮不亮　　特点：开关同时控制两只灯的　　或　　。亮不亮　　⑵闭合开关，灯L1、L2同时　　　，拿掉其中一只灯，发生的现象是　　　　　　　。发光另一灯不发光　　原因是：串联电路中只有　　条通路，电路上灯的亮灭相互　　　。一影响　　在并联电路中，有什么特点和规律呢？二、并联电路的特点实验把两只电灯L1、L2连接成下图的电路。　　⑴闭合开关S1、S2。闭合开关S，灯L1　　；灯L2　　，断开开关S，灯L1　　　，灯L2　　　。亮亮不亮不亮　　特点1：干路开关控制　　　　　上的电灯。整个电路　　⑵、闭合开关S。闭合开关S1，灯L1　　；断开开关S1，灯L1　　　。闭合开关S2，灯L2　　；断开开关S2，灯L2　　　。亮不亮亮不亮特点2：支路开关控制　　　　　　上的电灯该支路　　⑶闭合开关S、S1、S2，灯L1、L2　　，拿掉一只灯，另一只灯　　。亮亮　　特点3：并联电路中各支路上的电灯　　　　　影响。相互不特点1：干路开关控制　　　　　上的电灯。整个电路二、并联电路的特点特点2：支路开关控制　　　　　　上的电灯该支路相互不　　　特点3：并联电路中各支路上的电灯　　　　　影响。　　1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。
　　2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。推广探究、节日小彩灯的连接方法二、节日小彩灯的连接方法　　节日用的小彩灯（又称“满天星”）灯泡数量很多，一串小彩灯就有约50只灯泡，下面研究小彩灯灯泡的连接。　　1、根据串联电路和并联电路的知识，请你设计一个或几个方案并画出电路图。
　　2、讨论设计方案的优、缺点，选择最佳方案。【方案一】小灯泡串联，电路图如下：【缺点】当某一个灯泡不发光时，其余灯都不发光。【方案二】小灯泡并联，电路图如下：【缺点】干路电流过大，灯两端电压过大。【方案二】小灯泡混联。【缺点】连接复杂。谢谢指导！
