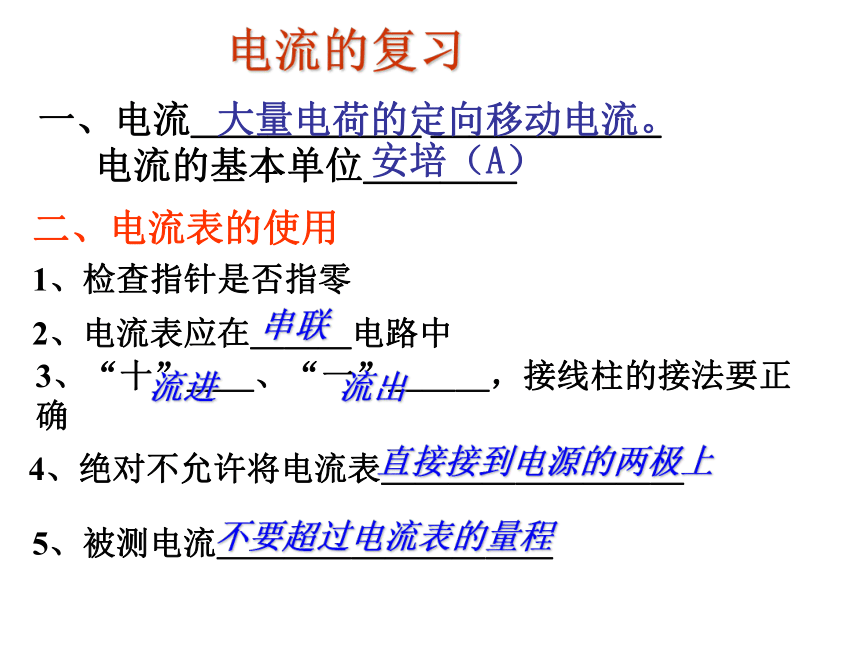

课件43张PPT。一、电流＿＿＿＿＿＿ ＿＿＿＿＿＿

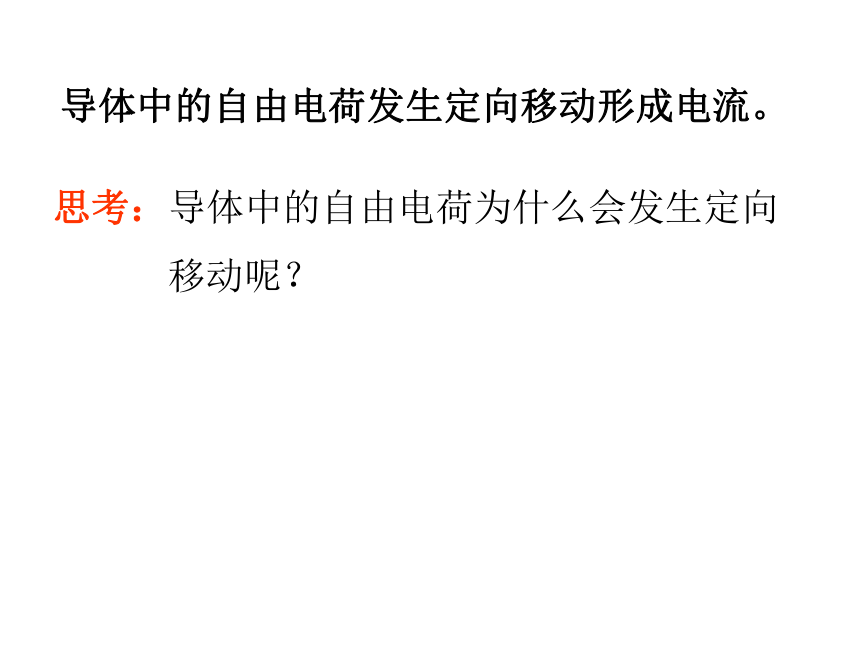

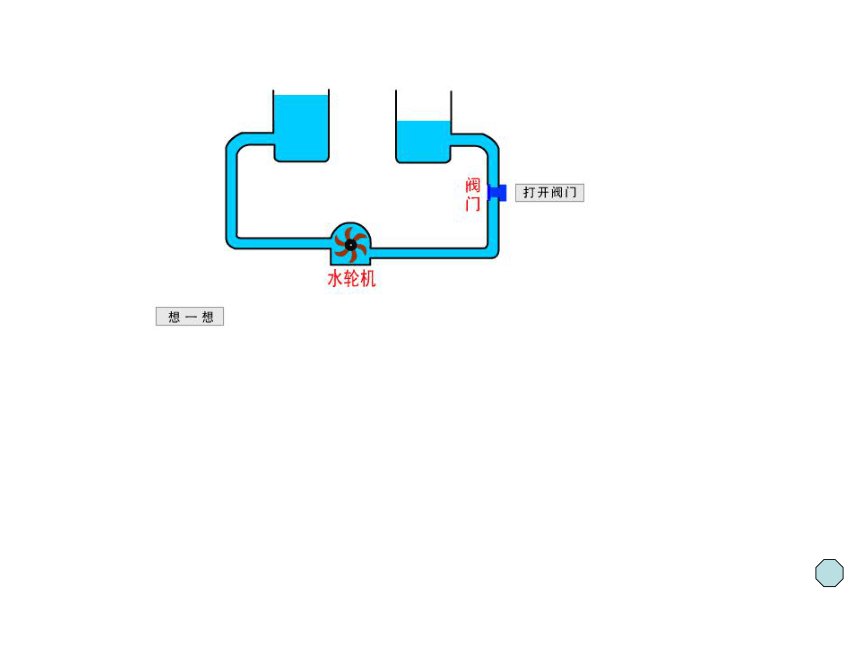

电流的基本单位＿＿＿＿4、绝对不允许将电流表＿＿＿＿＿＿＿＿＿5、被测电流＿＿＿＿＿＿＿＿＿＿3、“十”＿＿、“一”＿＿＿，接线柱的接法要正确2、电流表应在＿＿＿电路中1、检查指针是否指零电流的复习安培（A）二、电流表的使用串联流进流出直接接到电源的两极上不要超过电流表的量程大量电荷的定向移动电流。导体中的自由电荷发生定向移动形成电流。思考：导体中的自由电荷为什么会发生定向

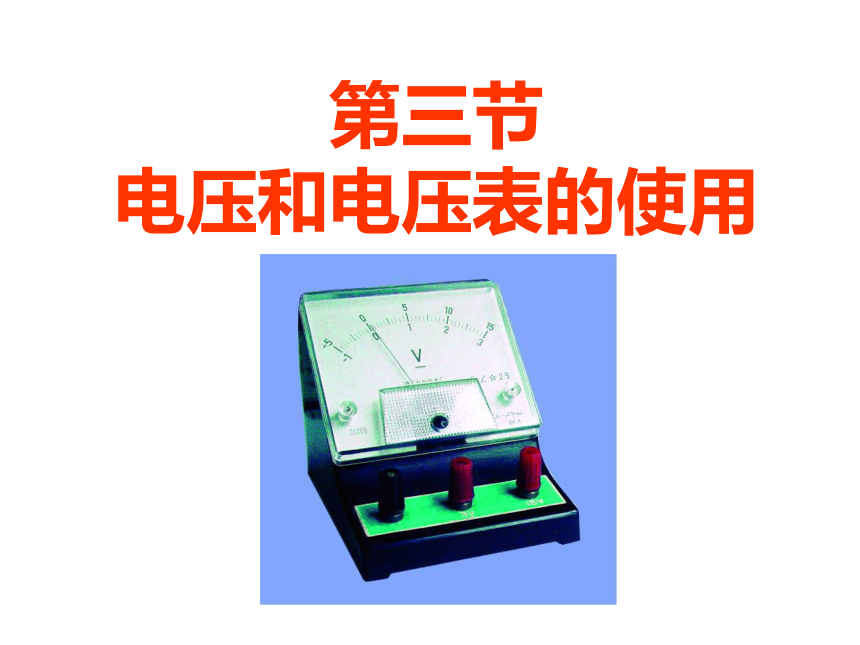

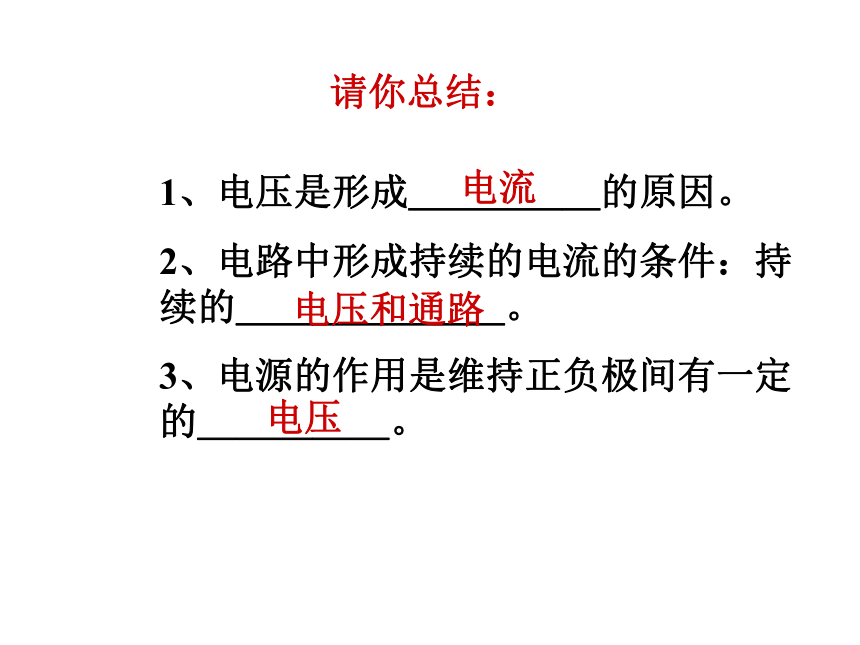

移动呢？第三节 电压和电压表的使用请你总结：1、电压是形成＿＿＿＿＿的原因。
2、电路中形成持续的电流的条件：持续的＿＿＿＿＿＿＿。

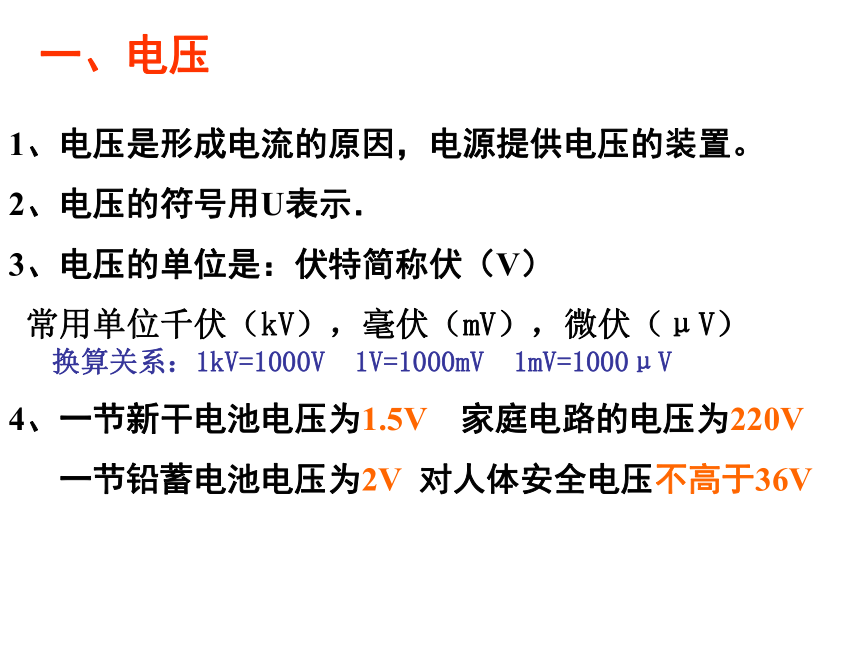

3、电源的作用是维持正负极间有一定的＿＿＿＿＿。电流电压和通路电压1、电压是形成电流的原因，电源提供电压的装置。
2、电压的符号用U表示．
3、电压的单位是：伏特简称伏（V）
常用单位千伏（kV），毫伏（mV），微伏（μV）
换算关系：1kV=1000V 1V=1000mV 1mV=1000μV
4、一节新干电池电压为1.5V 家庭电路的电压为220V
一节铅蓄电池电压为2V 对人体安全电压不高于36V一、电压

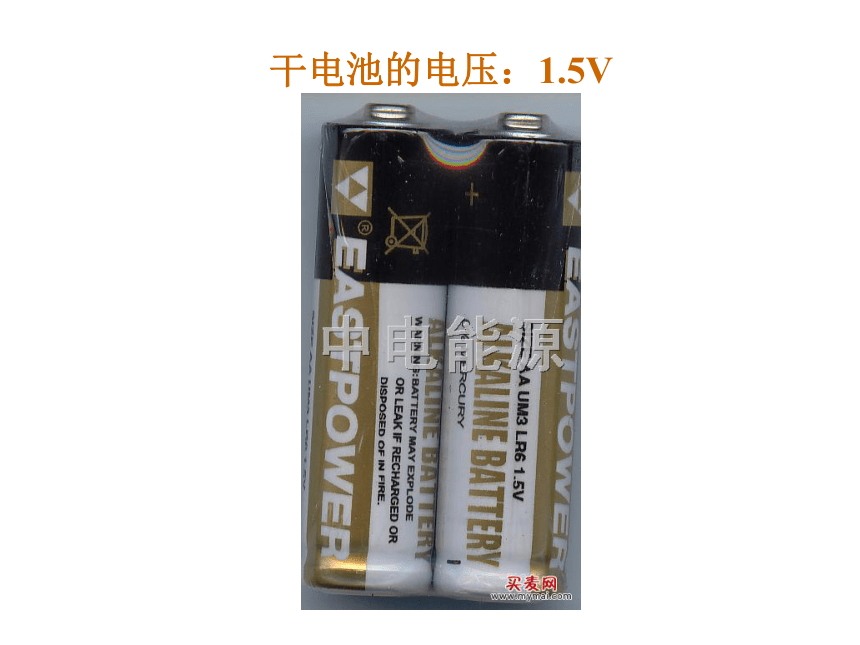

干电池的电压：1.5V

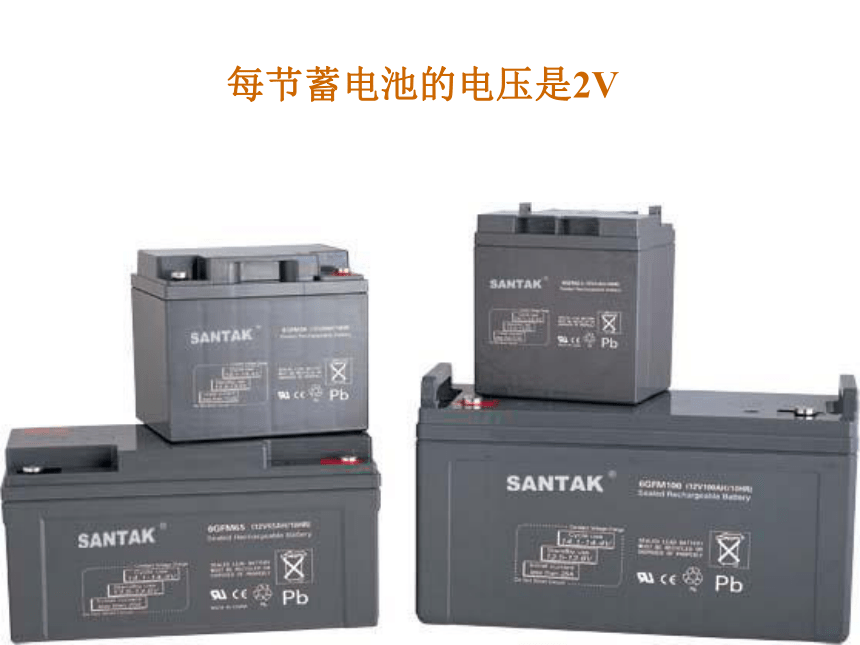

每节蓄电池的电压是2V
闪电的电压104-109V

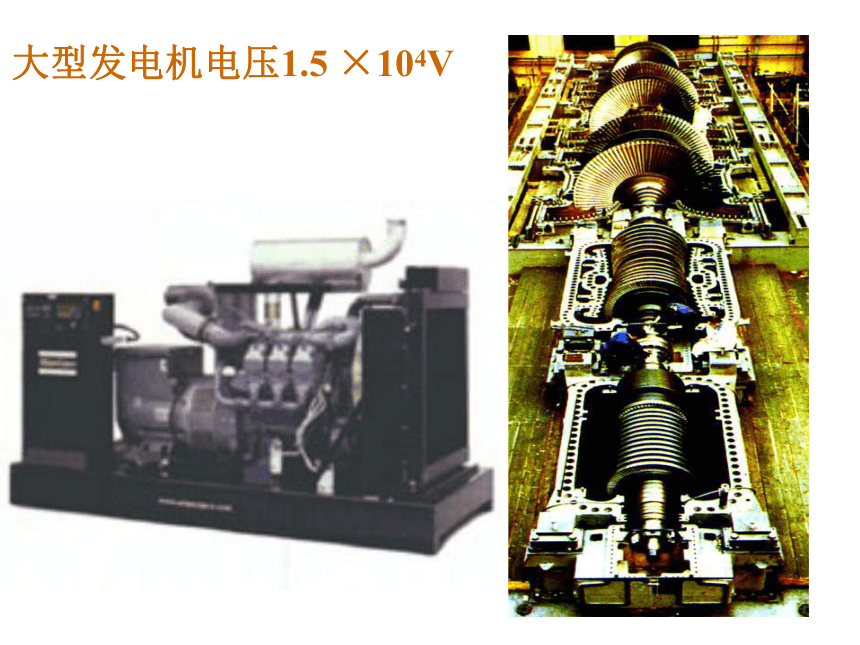

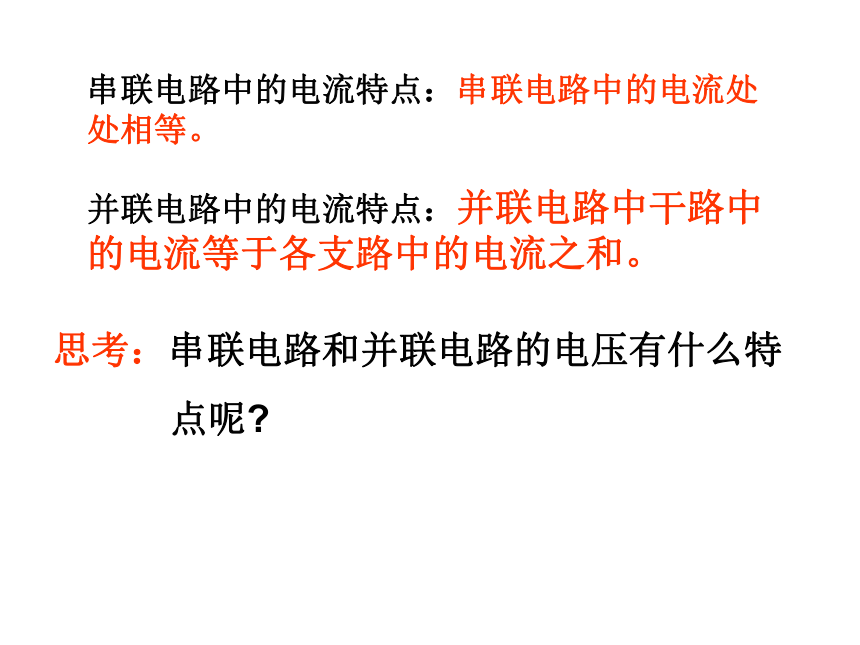

大型发电机电压1.5 ×104V 串联电路中的电流特点：串联电路中的电流处处相等。并联电路中的电流特点：并联电路中干路中的电流等于各支路中的电流之和。思考：串联电路和并联电路的电压有什么特

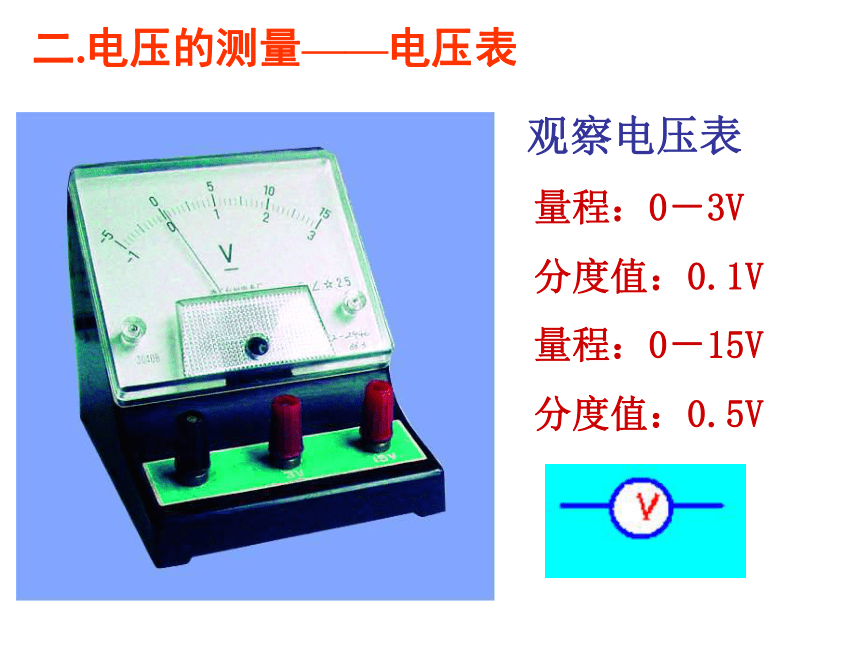

点呢?观察电压表量程：0－3V
分度值：0.1V
量程：0－15V
分度值：0.5V二.电压的测量——电压表1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正
2、并联：电压表必须并联在被测电路两端，使电流从标有“3” 或“15”接线柱流入电压表，从“－”接线柱流出电压表。
3、使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程试触，然后进行选择。
4、电压表可以直接并接在电源两极上。电压表的使用方法：电压表与电流表的共同点与区别 （1）共同点：接线柱的连接规则相同，都是使电流“＋”进“－”出；量程的选择规则相同，都不能让待测值超过量程，测量前应进行估计或试触；读数程序相同，都应先看清量程和准确度再读数。
区别：可通过下表进行比较
在电路分析时，电流表相当于一根导线，电压表相当于一个断开的开关。探究电池组中电压的规律U1= U2= U3= 串联电池组的电压等于各节电池的电压之和．探究串联电路中电压的规律串联电路的总电压等于各部分电路两端的电压之和．U总=U1+U2探究并联电路中电压的规律并联电路两端的总电压跟各支路两端的电压都相等．U总=U1=U21、串联电池组的电压等于各节电池的电压之和．
2、串联电路的总电压等于各部分电路两端的电压之和．
3、并联电路两端的总电压跟各支路两端的电压都相等．串并联电路电压的规律：U总=U1+U2U总=U1=U21.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的 电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D 4.如图所示的电路中，已知电池组有3节铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V .62L2LI5.如图所示，a、b是供测电流和电压的电表，指出它们分别是电流表还是电压表，并指出其“＋”、“－”接线柱。 AV6.如图所示的电路中，合上开关，电压表的示数为2V，电源电压为4.5V，则( ) A．L1两端的电压为2V B．L2两端的电压为2V C．L1两端的电压为2.5V D．L2两端的电压为2.5VBC7.在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会
被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D8.如图电路，当S1、S2都接通后，电压表所测量的是 （ ）
A．L1两端的电压 B．L2两端的电压
C．电源电压 D．无法确定B电压表9.如图所示电路中，电源电压为6v，当接通开关S后，如果L1两端的电压为2v，L2两端的电压为4v，则电压表的读数为（ ）
A．2v B．4v
C．6v D．无法确定B10.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路C11.如图所示电路中，当接通开关S后，发现电流表指针无偏转，电压表指针有示数，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路A12.如图所示，V1测量 两端的电压；V2测量 两端的电压；V3测量 两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是 ．L1L2L1和L2U3=U1+U213.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B14、图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是( )
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
Ｃ15.如图示，已知两只灯泡L1和L2是并联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和③是电流表， ②是电压表；
D. ①②和③都是电流表C16.如图所示，a、b是供测电流和电压的电表，指出它们分别是电流表还是电压表，并指出其“＋”、“－”接线柱。 AV＋＋－－17、按图所示的实物连接图，在实物图右方虚线框内画出相应的电路图。18、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是( )
A．L1断路 B．L1短路
C．L2断路 D．L2短路DBACD+++---ABCD19、根据电路图连接实物图自制水果电池感谢你的学习！
