电动机与发电机复习

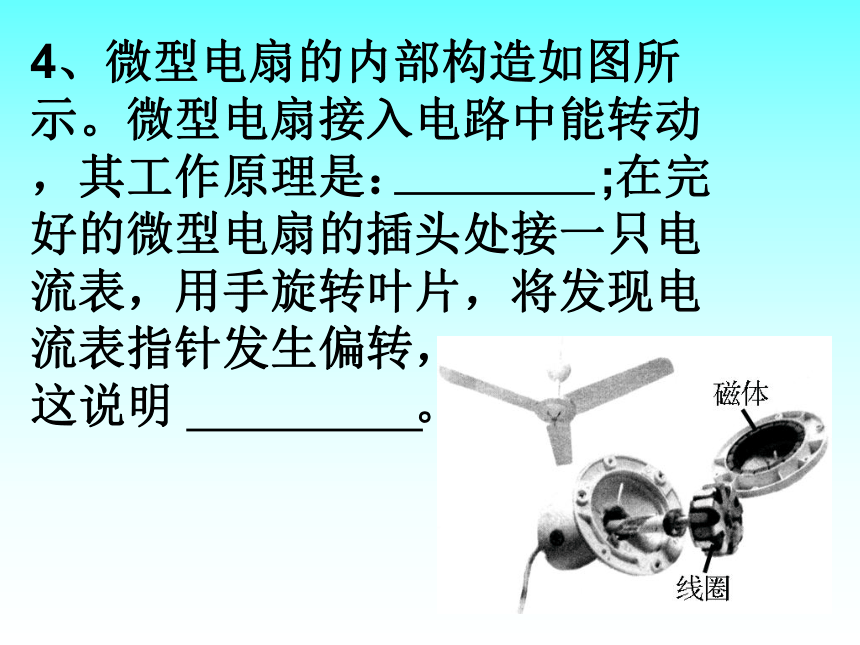

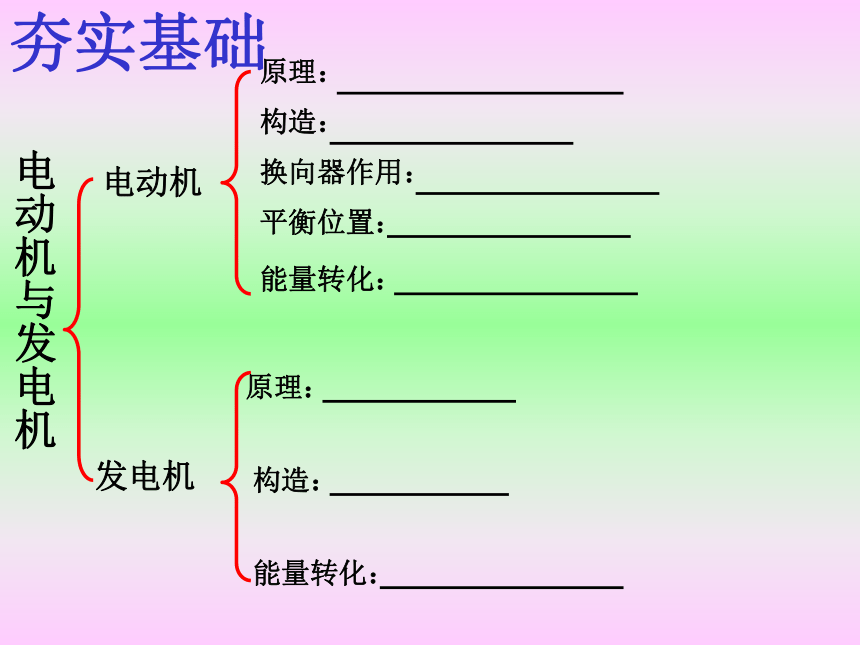

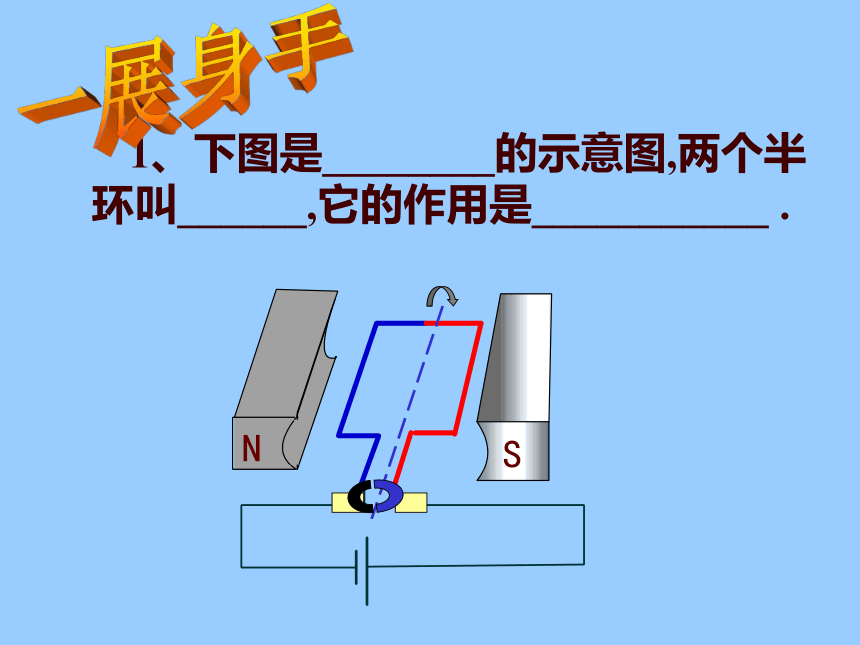

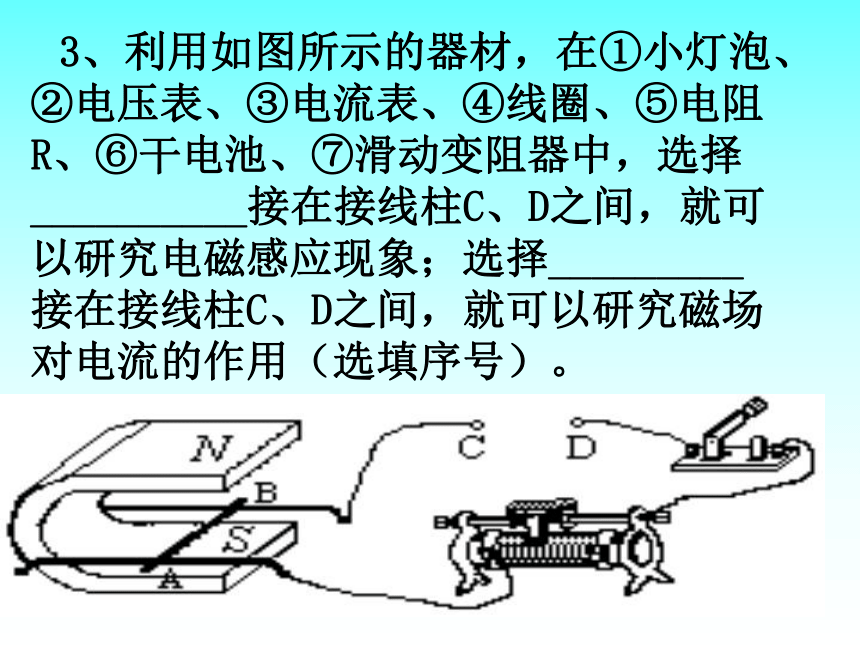

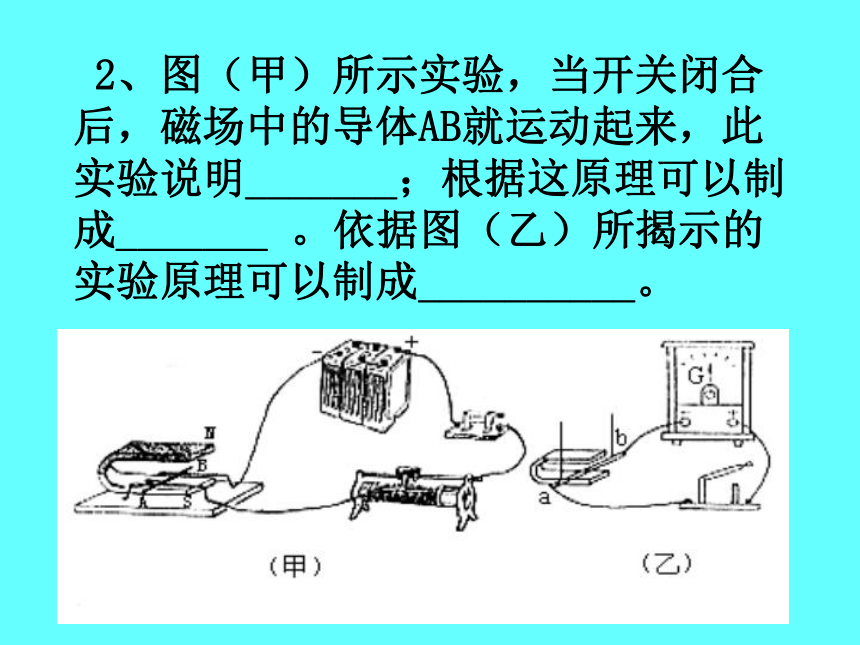

课件17张PPT。新阳中学欢迎您！电动机与发电机复习课第十五章电动机发电机电动机与发电机原理：构造：换向器作用：平衡位置： 能量转化：能量转化：原理：构造：夯实基础 1、下图是________的示意图,两个半环叫______,它的作用是___________ .一展身手 2、图（甲）所示实验，当开关闭合后，磁场中的导体AB就运动起来，此实验说明_______；根据这原理可以制成_______ 。依据图（乙）所揭示的实验原理可以制成__________。 3、利用如图所示的器材，在①小灯泡、②电压表、③电流表、④线圈、⑤电阻R、⑥干电池、⑦滑动变阻器中，选择__________接在接线柱C、D之间，就可以研究电磁感应现象；选择_________接在接线柱C、D之间，就可以研究磁场对电流的作用（选填序号）。 4、微型电扇的内部构造如图所示。微型电扇接入电路中能转动，其工作原理是： ;在完好的微型电扇的插头处接一只电流表，用手旋转叶片，将发现电流表指针发生偏转，
这说明 。 5、在探究产生感应电流的实验中，某同学按照图中的4种情况让闭合电路的一段导体AB在磁场中沿箭头所示方向运动，其中能够产生感应电流的是　　图。6、下列关于电磁感应现象的说法中，正确的是( )
A.电磁感应现象中，电能转化为机械能

B.导体在磁场中运动，就会产生感应电流

C.感应电流的方向只跟导体运动方向有关

D.发电机是利用电磁感应现象制成的 图乙是一种环保型手电筒这种电筒不用化学电池作为电源。使用时只要将它来回摇晃就能发光，并且摇晃越快越亮。这种电筒是根据 原理制成的，其能量转化是 转化为 。 磁铁线圈7、如图甲所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，电流表的指针会摆动. 这个现象所反映的物理原理是 ；甲乙8、闭合线圈在磁场中旋转时，在线圈中会产生感应电流，发电机是根据这一原理制造的，因此（ ）
A，发电机的转子一定是线圈
B，发电机的定子一定是线圈
C，发电机的定子不一定是磁体
D，发电机的定子一定是磁体 9、根据甲图，判断乙图通电导线的受力方向、丙图导线中电流方向：乙10、粗心的小强把开关、小风扇、滑动变阻器、电源用导线连接好后，闭合开关，小风扇转动了；他想改变小风扇的转速，但无论怎样调节变阻器小风扇的转速就是不变，请你图甲中画出小强的连线方式，并在图乙中画出能改变转速的连接方式甲乙 若小强还想试着改变小风扇的转动方向，他该怎么连线呢请你在丙图中帮助小强画出正确的连接方式丙再见祝同学们学习进步！课堂练习1、通电线圈在磁场中会 ，利用这一原理发明了 。2、闭合电路的 导体在磁场里做 时导体中就会产生电流，这种现象叫 利用这一原理发明了 。3、下列设备中利用电磁感应原理的（ ）
A、电磁铁 B、电磁继电器
C、电动机 D、发电机4、下列关于电和磁的知识中正确的是（ ）
A、导体在磁场中运动时一定有电流产生
B、通电导线置于磁场中就会运动
C、法拉第发现了电流的磁效应
D、法拉第发明了发电机
