12.1 怎样认识电阻-变阻器

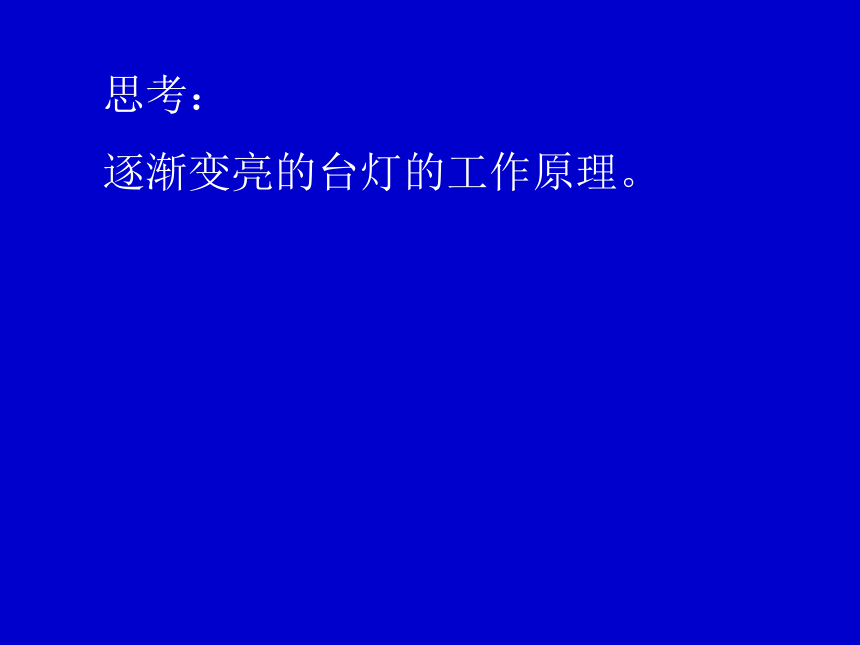

课件17张PPT。思考：

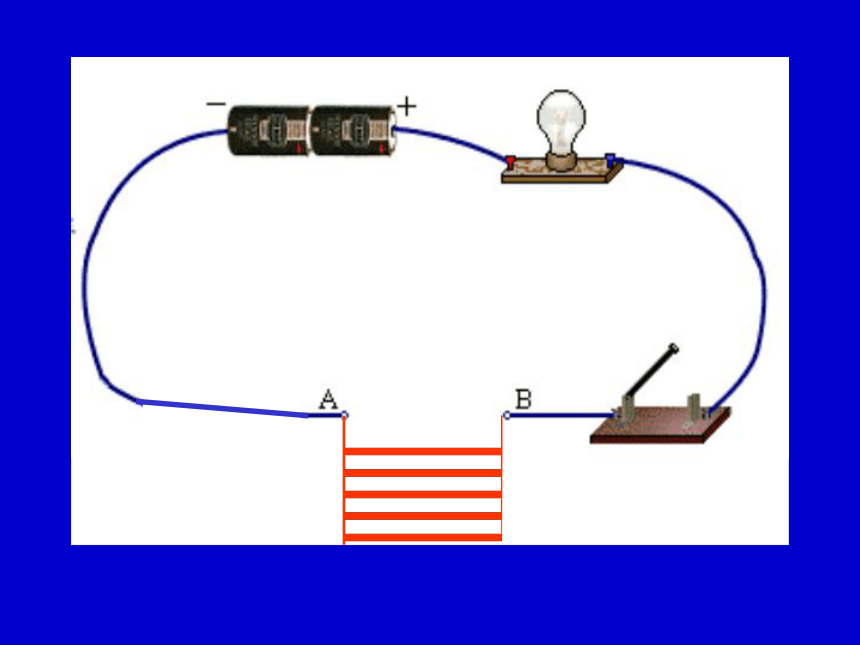

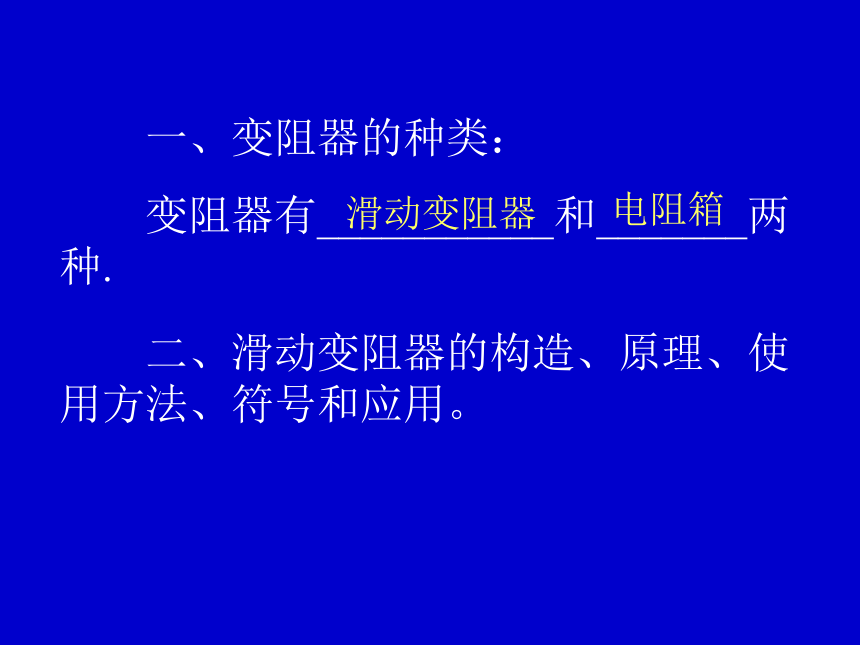

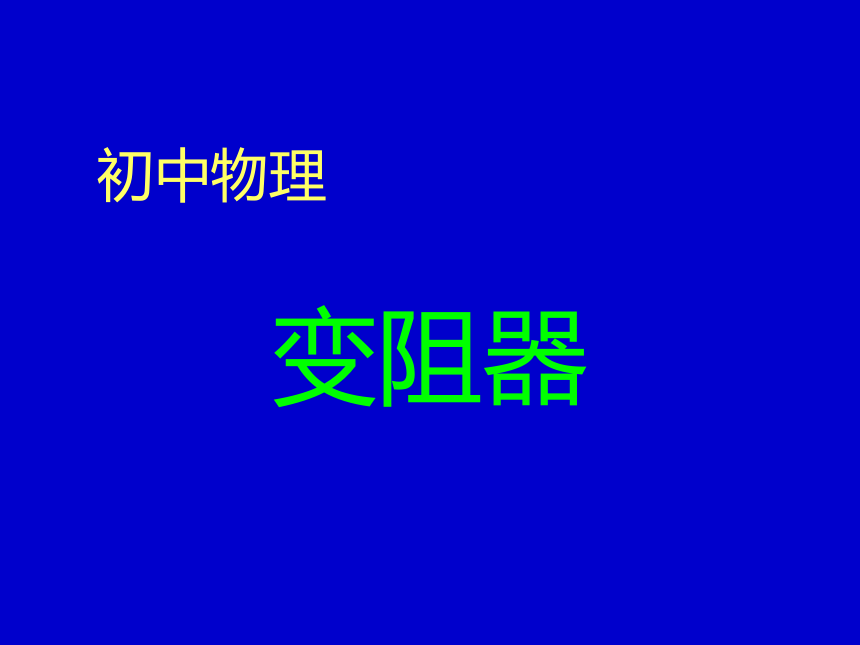

逐渐变亮的台灯的工作原理。初中物理变阻器 二、滑动变阻器的构造、原理、使用方法、符号和应用。 一、变阻器的种类：

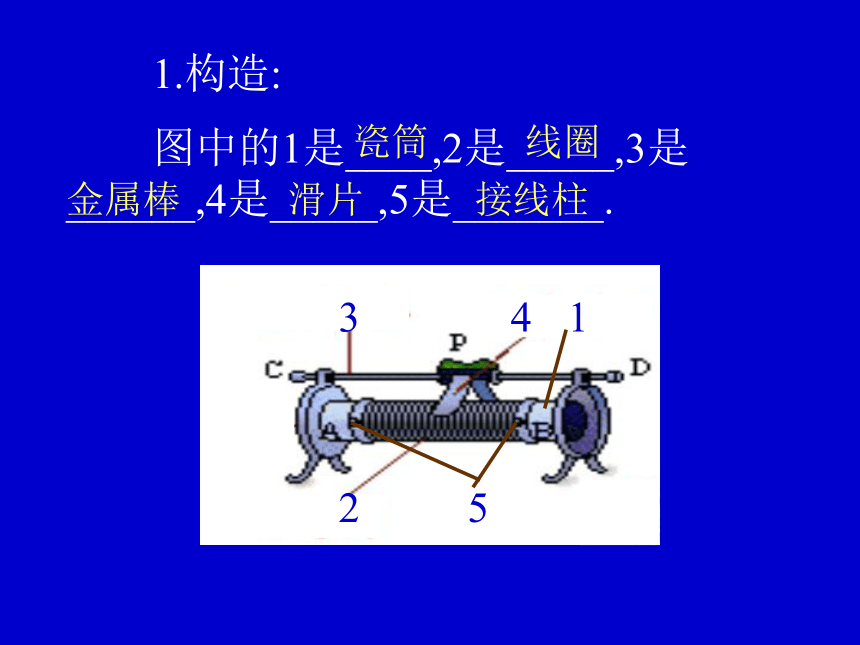

变阻器有___________和_______两种.滑动变阻器电阻箱 1.构造:瓷筒线圈金属棒滑片34125接线柱 图中的1是____,2是_____,3是______,4是_____,5是_______. ①滑动变阻器是用_________的合金线制成的,这种合金线又叫______. ②滑动变阻器是通过改变________

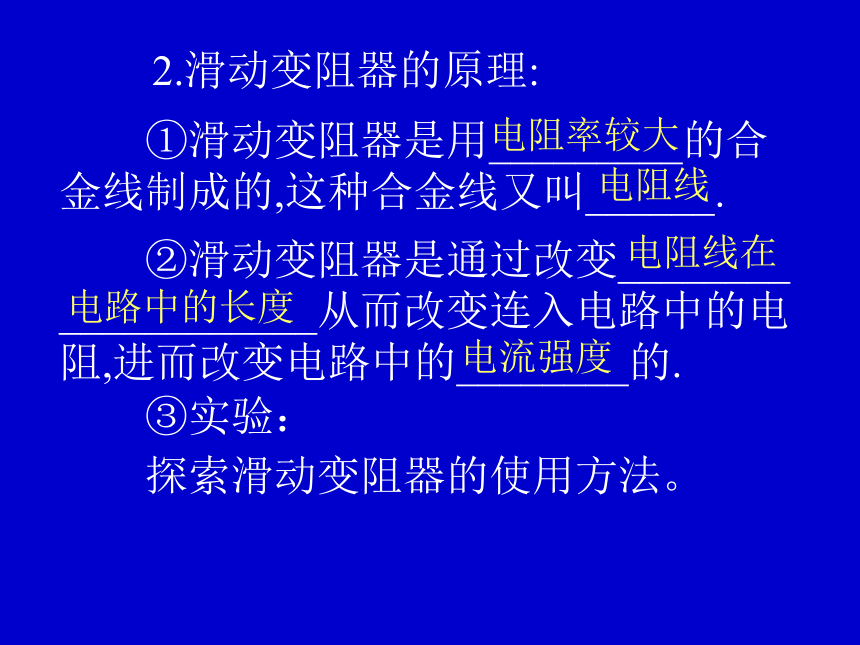

____________从而改变连入电路中的电阻,进而改变电路中的________的. 2.滑动变阻器的原理:电阻率较大电阻线电阻线在电路中的长度电流强度 ③实验：
探索滑动变阻器的使用方法。猜测:
连入电路的电阻是滑动变阻器滑片P_____(填“左”或“右”)侧的电阻线.连接电路时应该注意的事项:
滑动变阻器连入电路的电阻应该最大;
连接电路时,开关应该是断开的. 猜测：

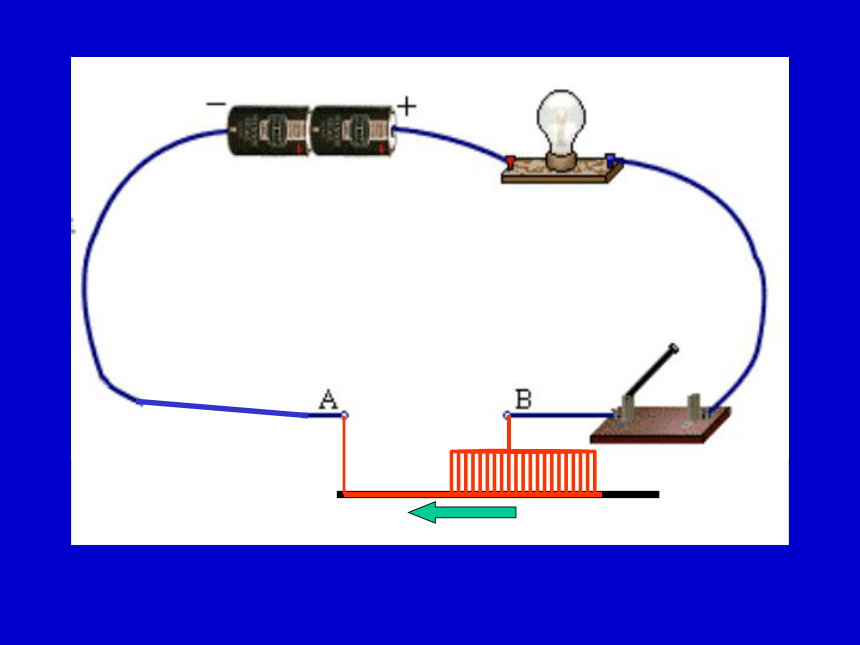

如果滑动变阻器的滑片P向左滑动，连入电路中的电阻值会_____,电流值会______.左减小增大 实验二：
将滑动变阻器的金属棒上的两个接线柱连入电路，移动滑动变阻器的滑片，猜测电流表的示数变化情况是_________,实际的情况是________，说明的问题是_____________________.
将线圈上的两个接线柱连入电路,移动滑动变阻器的滑片，猜测电流表的示数变化情况是_____,实际的情况是______，说明的问题是___________.不变电阻没有改变不变电阻没有改变 3.滑动变阻器在电路中的符号是：
4.滑动变阻器的应用: 调节收音机和电视机音量大小的电位器,就是一种变阻器。 5.滑动变阻器上标有“3A5Ω”的字样,
其中的“3A”表示:_____________________
________________,“5Ω”表示:__________
________________。该滑动变阻器允许通过的器的最大电阻是5欧最大的电流值是3A该滑动变阻 三、旋盘式电阻箱: ①旋盘式电阻箱的读数; 联系：都能改变连入电路的电阻值；
区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能表示出连入电路的电阻值；电阻箱恰好相反。 ②电阻箱与滑动变阻器的区别和联系. 1.下列说法正确的是∶
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大三、课堂练习： 2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：
3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
4.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断 5.观察家用煤气表（或家用水表），思考应该怎样读数。
