16.5发电机[下学期]

(共25张PPT)

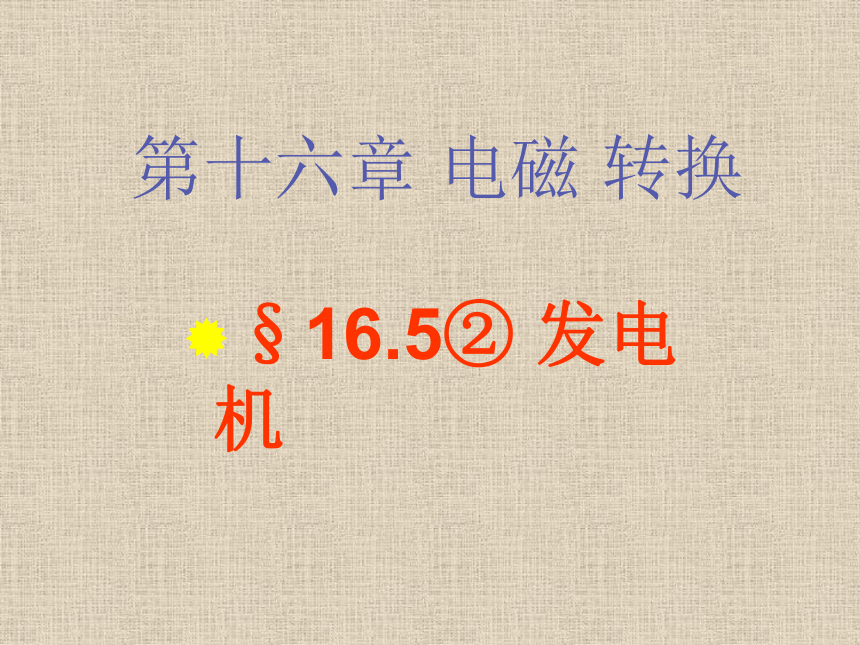

第十六章 电磁 转换
§16.5② 发电机

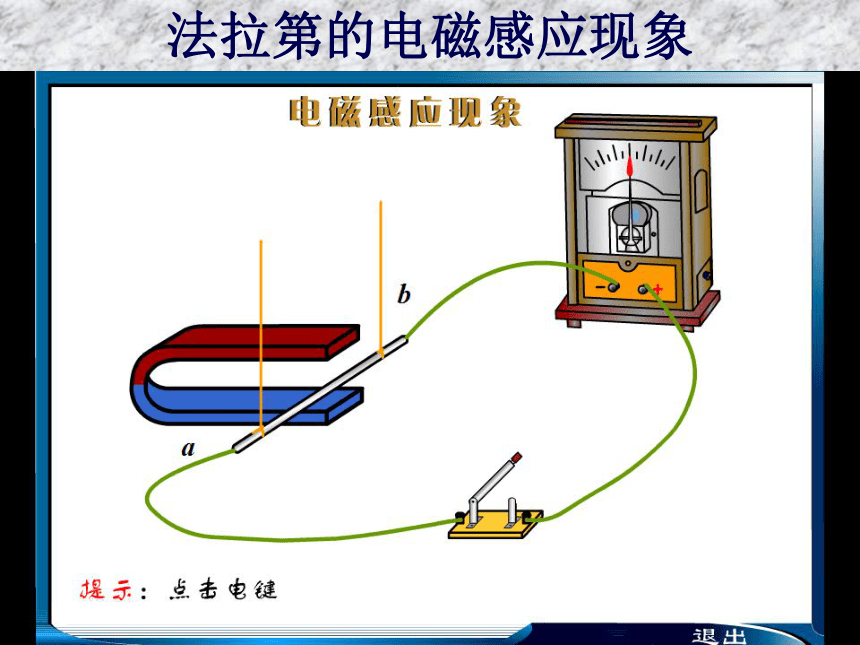

法拉第的电磁感应现象

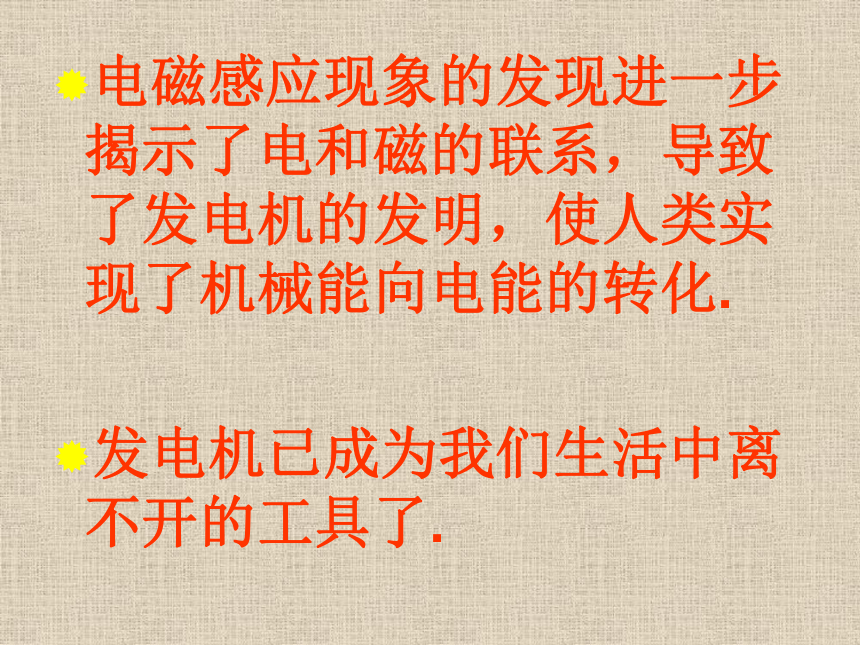

电磁感应现象的发现进一步揭示了电和磁的联系，导致了发电机的发明，使人类实现了机械能向电能的转化.
发电机已成为我们生活中离不开的工具了.

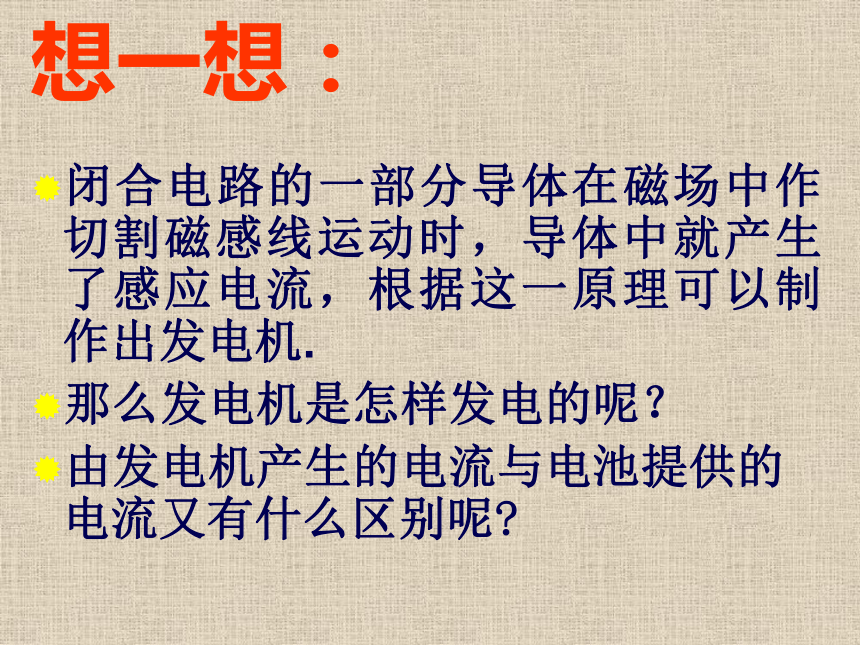

想一想：
闭合电路的一部分导体在磁场中作切割磁感线运动时，导体中就产生了感应电流，根据这一原理可以制作出发电机.
那么发电机是怎样发电的呢？
由发电机产生的电流与电池提供的电流又有什么区别呢

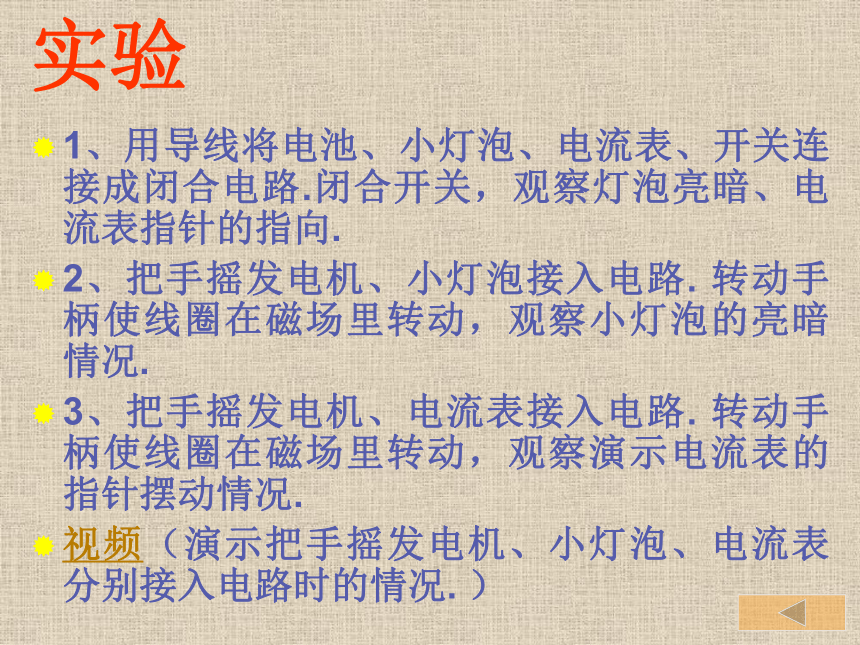

实验
1、用导线将电池、小灯泡、电流表、开关连接成闭合电路.闭合开关，观察灯泡亮暗、电流表指针的指向.
2、把手摇发电机、小灯泡接入电路. 转动手柄使线圈在磁场里转动，观察小灯泡的亮暗情况.
3、把手摇发电机、电流表接入电路. 转动手柄使线圈在磁场里转动，观察演示电流表的指针摆动情况.
视频（演示把手摇发电机、小灯泡、电流表分别接入电路时的情况. ）

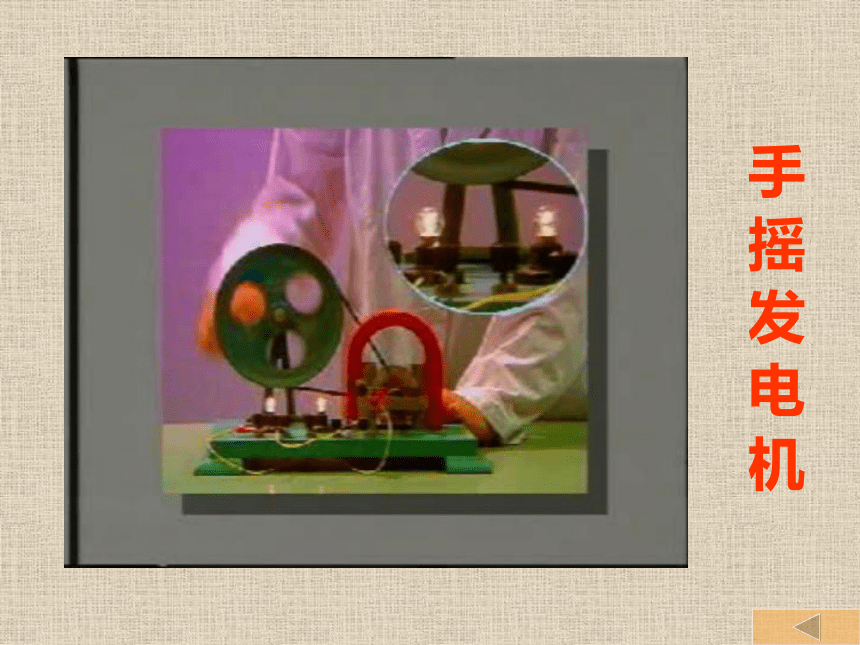

手 摇 发 电 机

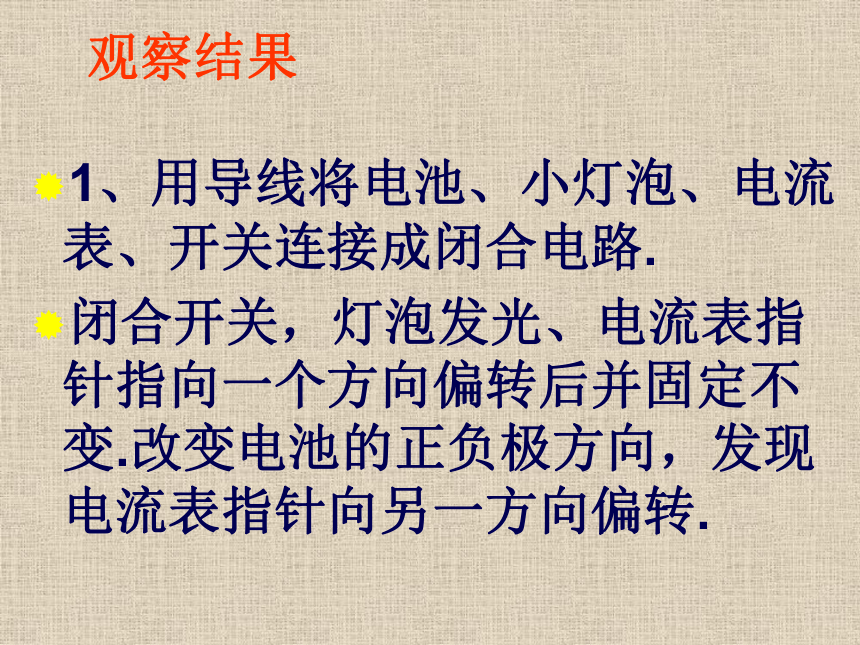

观察结果
1、用导线将电池、小灯泡、电流表、开关连接成闭合电路.
闭合开关，灯泡发光、电流表指针指向一个方向偏转后并固定不变.改变电池的正负极方向，发现电流表指针向另一方向偏转.

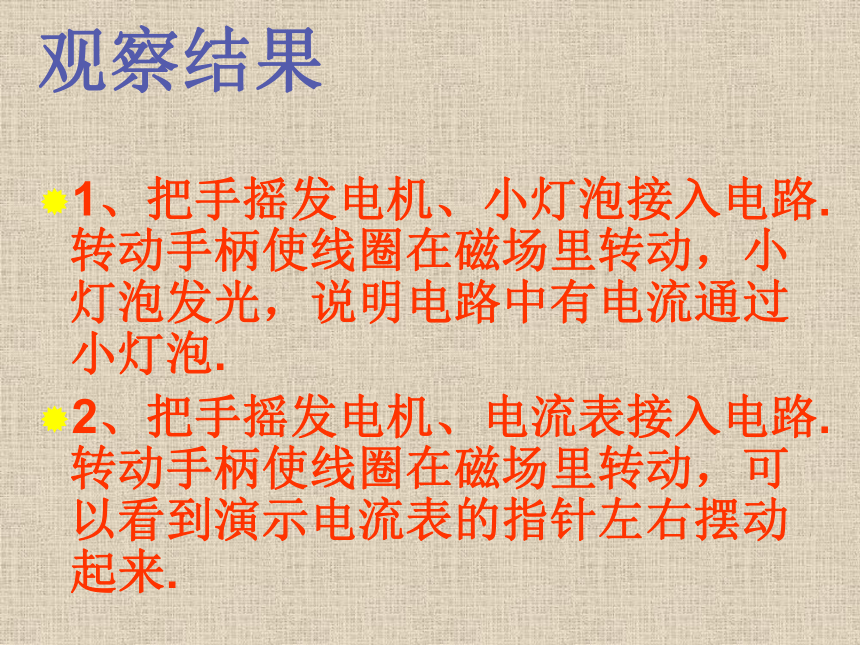

观察结果
1、把手摇发电机、小灯泡接入电路. 转动手柄使线圈在磁场里转动，小灯泡发光，说明电路中有电流通过小灯泡.
2、把手摇发电机、电流表接入电路. 转动手柄使线圈在磁场里转动，可以看到演示电流表的指针左右摆动起来.

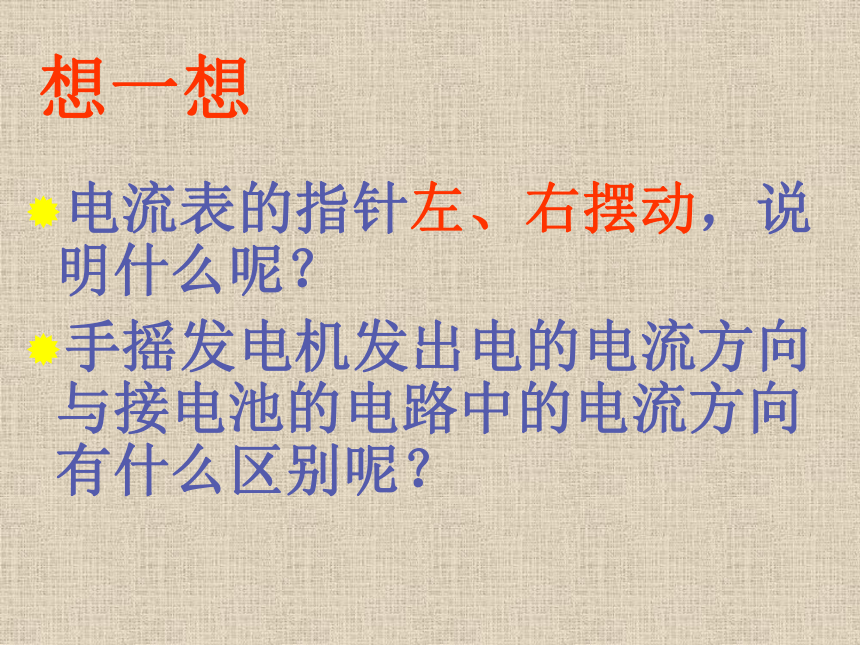

想一想
电流表的指针左、右摆动，说明什么呢？
手摇发电机发出电的电流方向与接电池的电路中的电流方向有什么区别呢？
一、交流电
1、发电机的构造和作用
1、发电机的构造和作用
（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流.
（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。
2、交流电的产生
放在磁场里的线圈，两端各连一个铜环K和L，它们分别跟电刷A、B接触，并跟电流表组成闭合电路.
在线圈从图甲经图乙向图丙转的半周过程中，ab边向下运动，cd边向上运动，ab边向下切割磁感线，ab边中的电流由b向a ，cd边向上切割磁感线，cd边中的电流由d向c ，外部电路中的电流方向一直是从A流向B.
交流电产生的原理（FLASH动画）
我国供生产和生活用的交流电，周期是0.02s,频率是50Hz，即1s内有50个周期，交流电的方向每周期改变2次.
频率为50Hz的交流电，电流方向1s内改变100次.
3、我国的交流电
4、实用交流发电机
实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成.转子由水轮机、汽轮机或内燃机来带动.
大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电.这种发电机叫做旋转磁极式发电机.
大型旋转磁极式发电机，能够提供几千伏到上万伏的电压，功率可达几十万千瓦，甚至百万千瓦以上.
为了得到较强的磁场，要把线圈嵌在定子铁心槽里，还要用电磁铁代替永久磁铁作转子.
电站实景
550MW大型发电机组转子吊装
葛洲坝170MW水轮发电机组
火电厂中的汽轮机组
宁波市镇海火电厂
秦山核电站
湛江火电厂
三峡工程图
550MW大型发电机组转子吊装
火电厂中的汽轮机组
宁波市镇海火电厂
秦山核电站
湛江火电厂
三峡工程图
小 结
1、发电机的构造和作用
（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流.
（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。
（1）我国供生产和生活用的交流电，周期是0.02s,频率是50Hz，即1s内有50个周期，交流电的方向每周期改变2次.
（2）频率为50Hz的交流电，电流方向1s内改变100次.
2、我国的交流电
