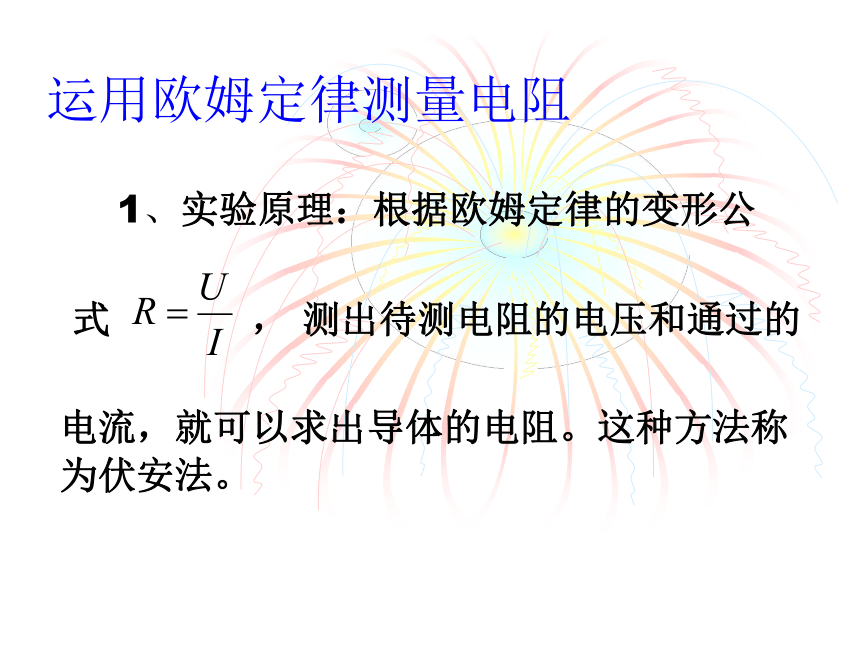

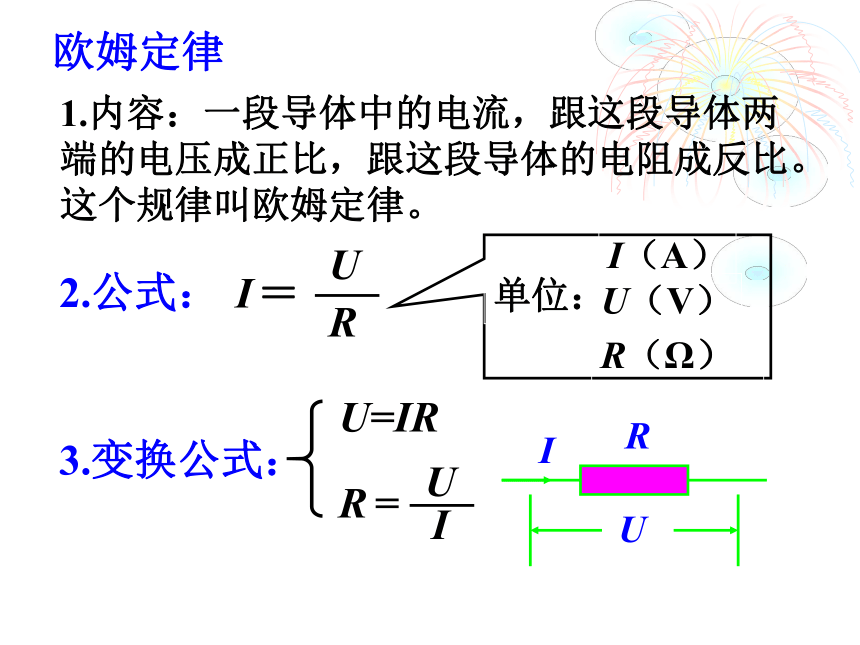

课件13张PPT。执教 ：程宇鸿欧姆定律的应用2005年11月欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR运用欧姆定律测量电阻1、实验原理：根据欧姆定律的变形公
式 ， 测出待测电阻的电压和通过的

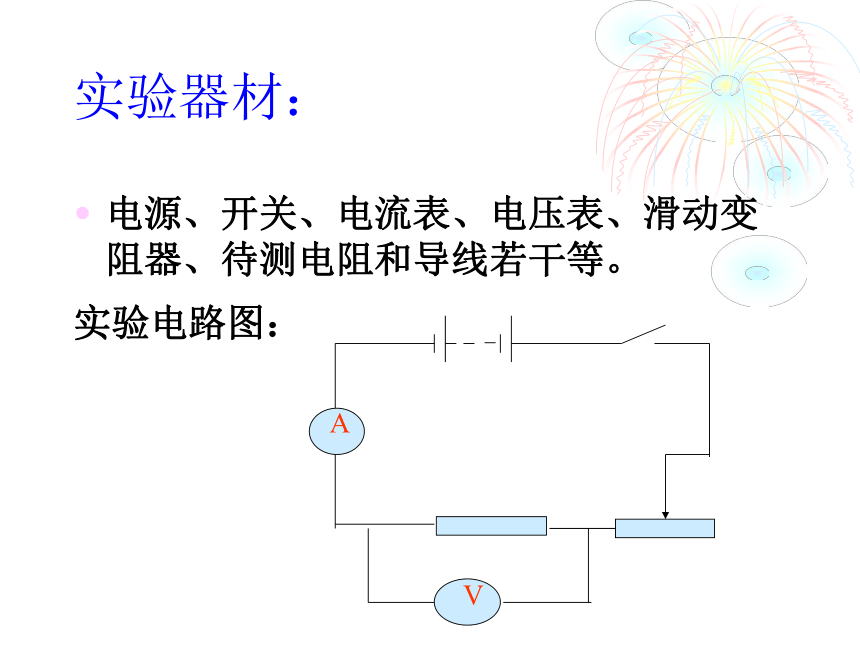

电流，就可以求出导体的电阻。这种方法称为伏安法。 实验器材：电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线若干等。实验电路图：实验步骤： (1)按电路图连接电路：

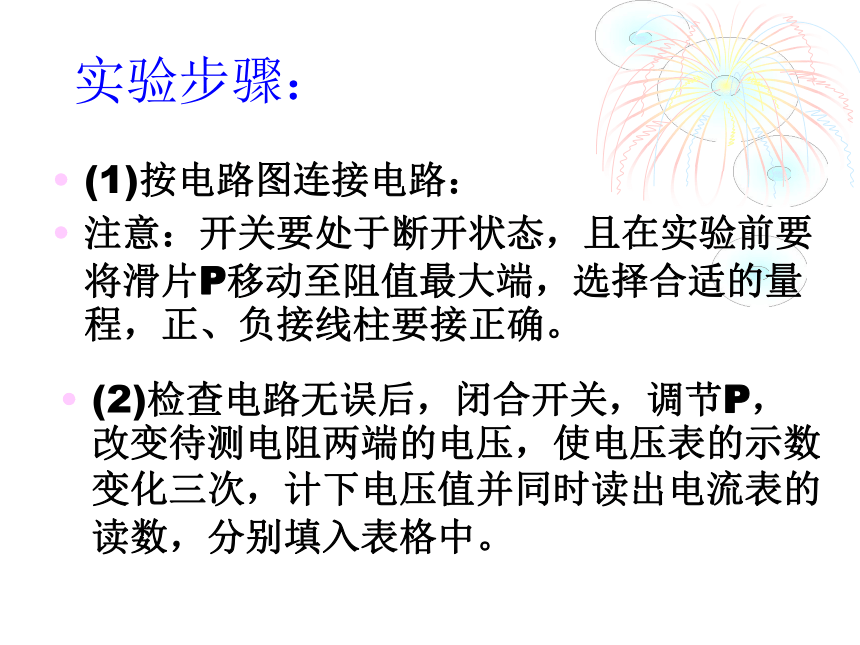

注意：开关要处于断开状态，且在实验前要将滑片P移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。(2)检查电路无误后，闭合开关，调节P，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。 (3)根据记录的三组数据，分别求出三组对应的电

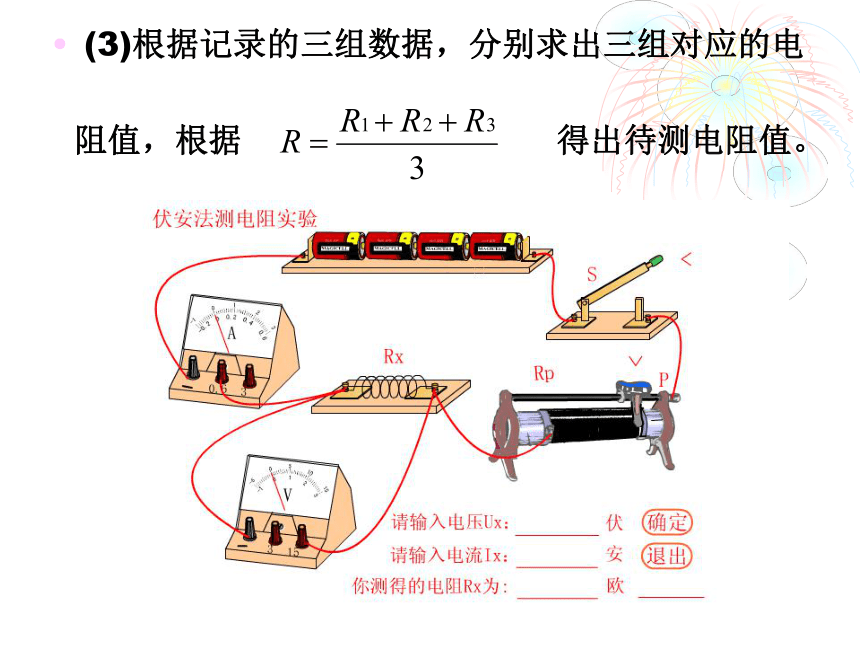

阻值，根据 得出待测电阻值。 二、测量小灯泡的电阻注意：调节滑片P，使电压表的示数不要超过小灯泡上标注的电压值，其它的和上次实验相同。 三、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2
电压的特点：U=U1+U2由欧姆定律可知：讨论1：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度讨论2：若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R总=nR小结:1、“伏安法”测电阻2、串联电路的总电阻R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR例1。如图所示电路，电源电压保持不变，若变阻器滑片P向
左滑动时，则 ( )A. V1表示数增大，A表示数减小
B. V1表示数减小，A表示数减小
C. V1表示数增大，A表示数增大
D. V1表示数减小，A表示数增大课堂练习：c电路中的电流需要串联的电阻例2、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？解：不行，必须串联一个电 阻。根据题意画出电路
图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6伏=0.9伏串联电路电路中的电流 你学懂了吗？ 再见!
