18.1 家庭电路-电能表

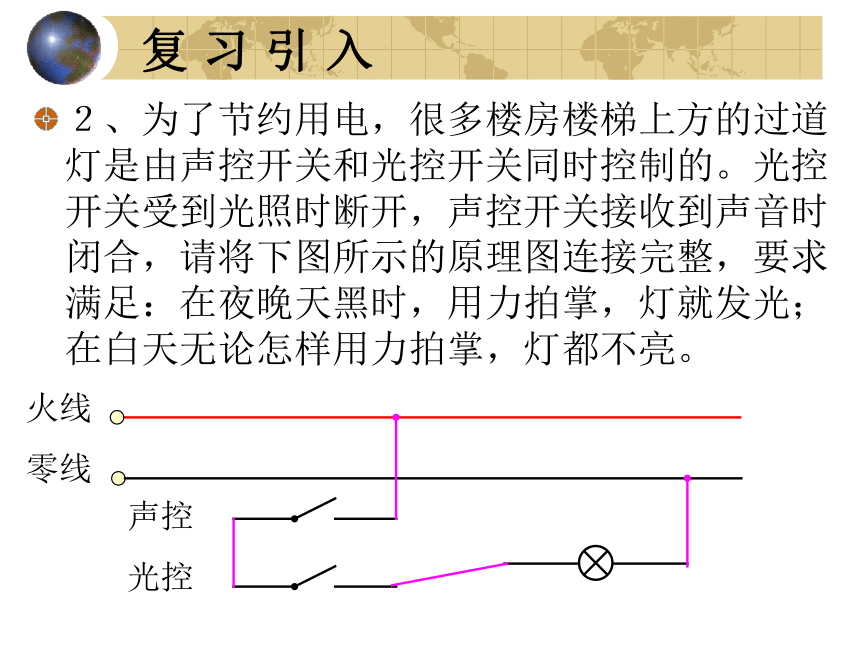

课件11张PPT。家 庭 电 路第十七章17.1第二课时复习引入1、家庭电路的主要组成部分及作用：２、为了节约用电，很多楼房楼梯上方的过道灯是由声控开关和光控开关同时控制的。光控开关受到光照时断开，声控开关接收到声音时闭合，请将下图所示的原理图连接完整，要求满足：在夜晚天黑时，用力拍掌，灯就发光；在白天无论怎样用力拍掌，灯都不亮。复习引入火线零线声控光控3、某同学站在地面上用测电笔检查插座时，发现氖管发光，则测电笔接触的是　　　线，而此时该同学没有“触电”的原因：　　　　　　　　　　　　。　　　　　　　

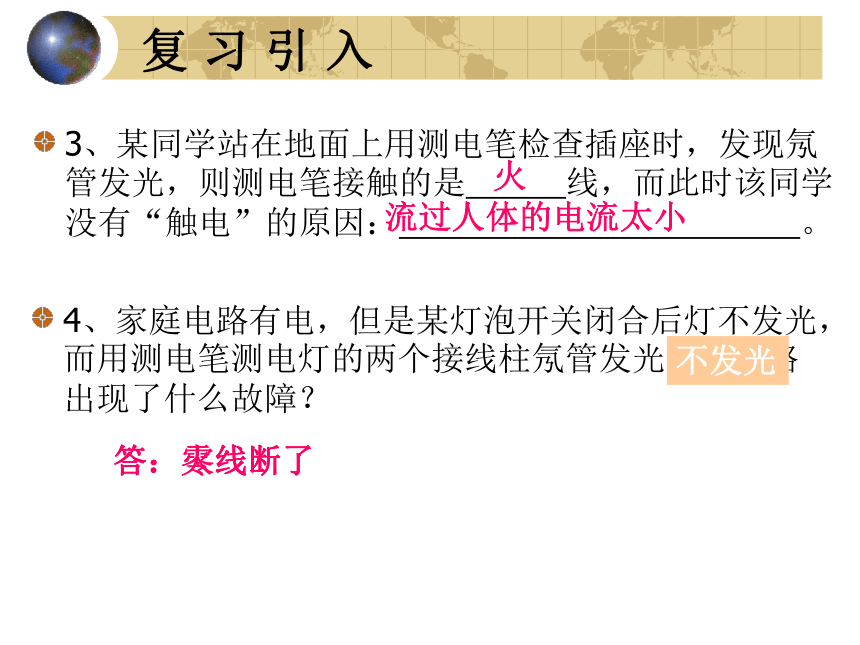

复习引入火流过人体的电流太小4、家庭电路有电，但是某灯泡开关闭合后灯不发光，而用测电笔测电灯的两个接线柱氖管发光　，电路出现了什么故障？答：零线断了不发光答：火线断了四：电能表电能表的示数电能表示数的单位

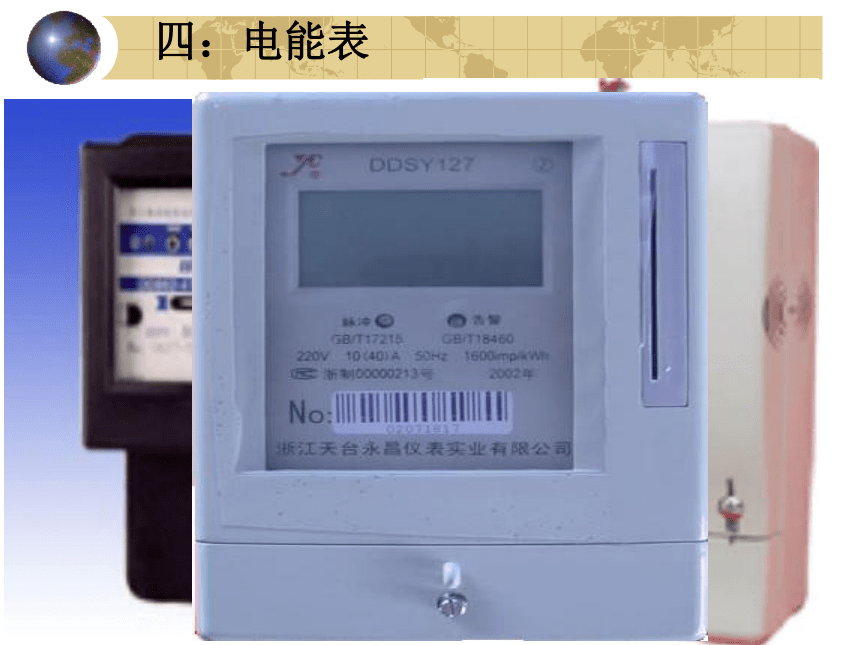

俗称“度”
电能表适用的额定电压是220V表示电路中消耗1kW·h的电能电能表的转盘转过的圈数是300圈电能表持续工作时的最大电流允许在短时间内通过电能表的最大电流1kw·h= J电能表铭牌的含义：消耗1kW·h电能，指示灯闪烁1600次课堂练习：1、小明家2003年1月底与2月底电能表的示数如图所示，请计算，小明家2月份消耗多少电能？若1kw·h电费为0.52元，应付多少电费？
1月底电能表的示数为 kw·h
2月底电能表的示数为 kw·h
2月份共用电 kw·h
2月份电费为 元。
4267.84374.4106.655.432、某电能表表盘上标有“2500ｒ/kw·h”的字样，如果一个标有“220Ｖ　900Ｗ”的用电器正常工作时，5min电能表的转盘转：　（　　）
Ａ、187.5ｒ　 Ｂ、18.75ｒ
Ｃ、22.5ｒ Ｄ、225ｒ课堂练习：Ａ3、如何用电能表测量家用电器的电功率？课堂练习：4、下课后王老师去关闭微机房的总电闸，发现机房里的电能表转盘还在缓慢的转动，他利用手表估测了一下，2min内转盘转动了5ｒ，那么在这2min内消耗了　　　　Ｊ的电能；经过检查发现，原来机房内还有20台电脑显示器处于待机状态，则一台电脑显示器的待机功率为　　Ｗ7.2×1033 1.利用你家的电能表计算你家在用电高峰和用电低谷时用电器的总功率？写出里的实验过程。作业：
