课件12张PPT。 第十七章
家庭电路与安全用电

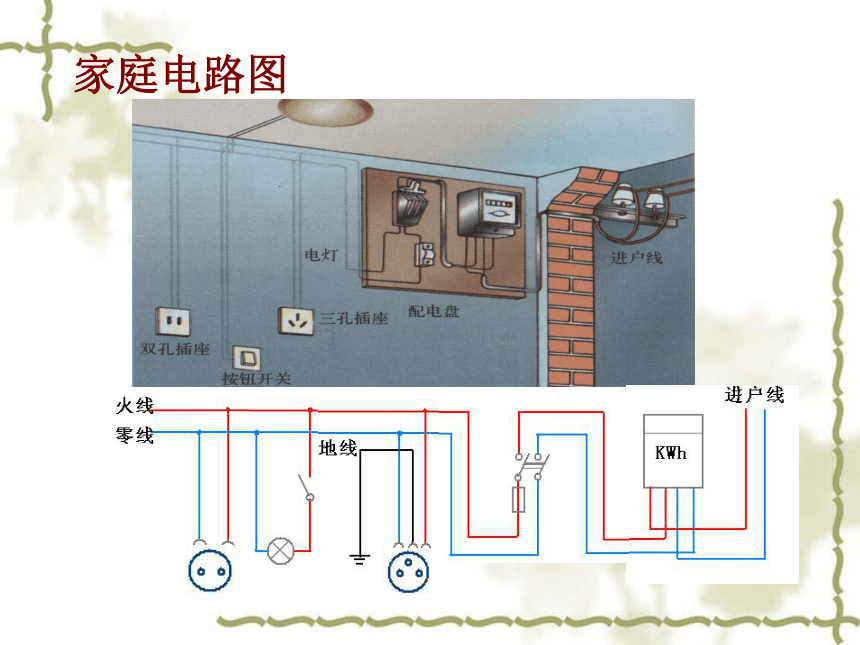

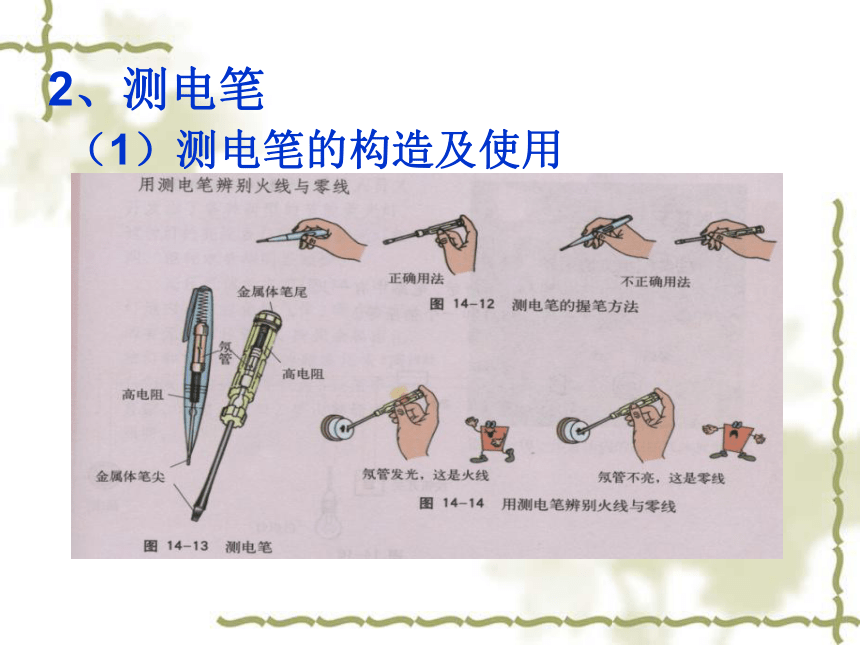

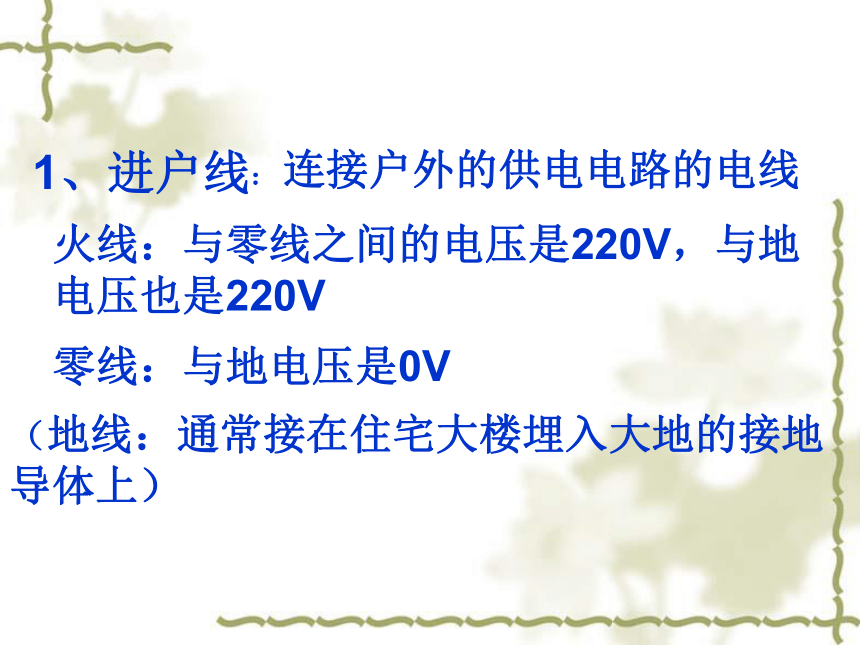

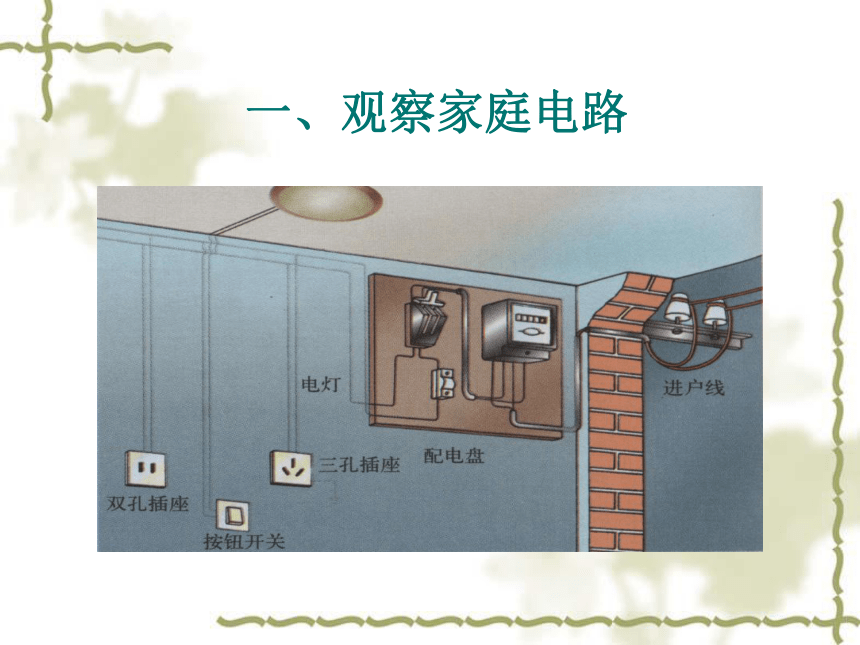

——第一节 家庭电路一、观察家庭电路家庭电路图1、进户线 火线：与零线之间的电压是220V，与地 电压也是220V ：连接户外的供电电路的电线零线：与地电压是0V（地线：通常接在住宅大楼埋入大地的接地 导体上） 2、测电笔（1）测电笔的构造及使用

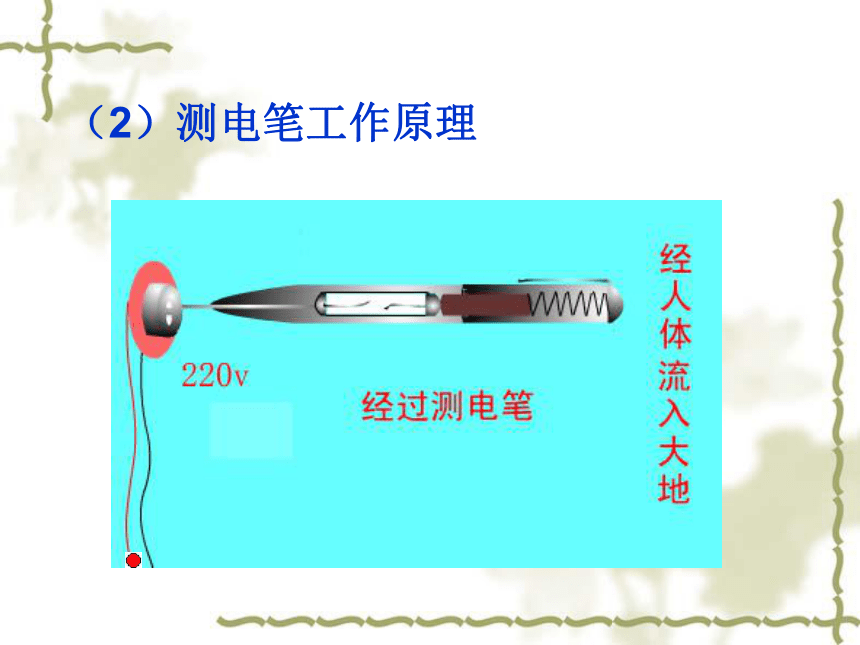

（2）测电笔工作原理
（3）交流、讨论：
（1）测电笔中为什么要串联一个高电阻?
（2）测电笔测零线时为什么氖管不发光?
（3）使用测电笔时，为什么不能用手碰笔尖的金属体?答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。练 习1、电路中共有60w的灯光四只，120w的洗衣机一台，80w的电视机一台，600w的电饭锅一只，则该家庭电路中最合适的电能表是（ ）A220V 3A B220V 5A C220V 10A D380V5A B2、一个电能表标有“220V 1A”，则最多可装“220V 40w”的灯光 盏3、一只标有3000r/ Kw·h的电能表，表盘转了45圈，共消耗 J的电能。管式保险丝1、某教室装有“220V 40w”日光灯7盏，教室保险丝应采用（ ） A一根细铜丝 B一根额定电流是1.00A的保险丝 C一根额定电流是1.25A的保险丝 D一根额定电流是1.35A的保险丝2、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于 A保险丝。5、元件的连接 电灯与开关串联，开关接在火线上 电灯与插座并联在火线与零线之间插座与插座并联在火线与零线之间电灯与电灯并联在火线与零线之间
