课件14张PPT。一、电路和电路图（一）电路
1.电路：用导线把电源、用电器、开关连接起来组成的电流通路称为电路。
电 源：提供电能
用电器：消耗电能
导 线：输送电能
开 关：控制电路通断
通路：开关闭合，处处连通的电路。
开路：开关断开，或某处断开的电路。
短路：不经过用电器直接把电源两极连接的电路。

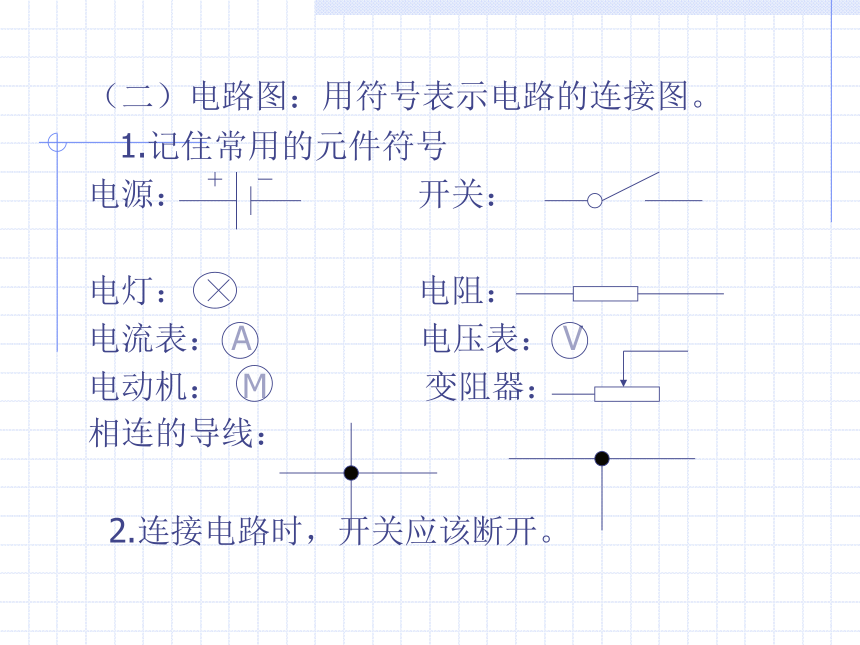

（二）电路图：用符号表示电路的连接图。
1.记住常用的元件符号
电源： 开关：
电灯： 电阻：
电流表： A 电压表： V
电动机： M 变阻器：
相连的导线：
2.连接电路时，开关应该断开。

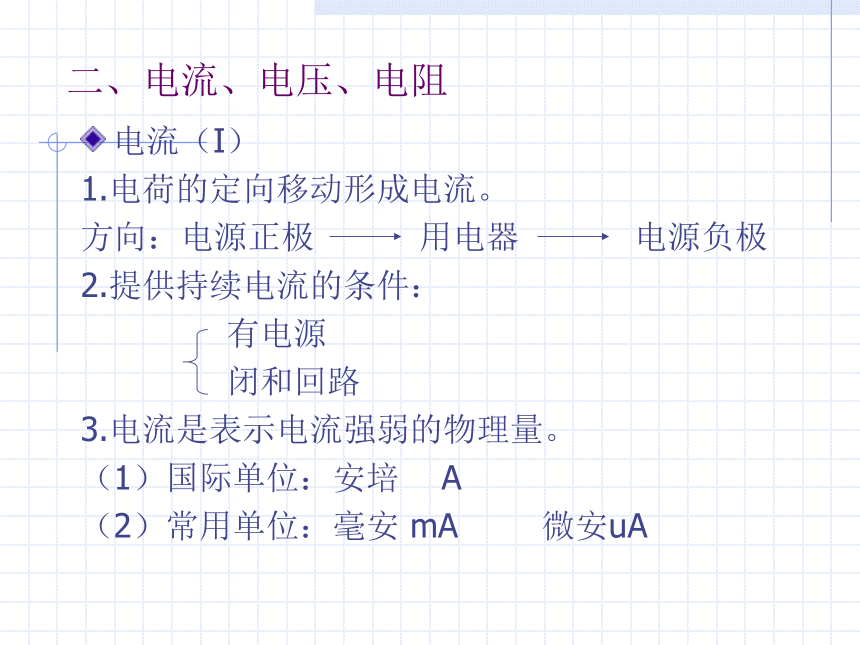

二、电流、电压、电阻电流（I）
1.电荷的定向移动形成电流。
方向：电源正极 用电器 电源负极
2.提供持续电流的条件：
有电源
闭和回路
3.电流是表示电流强弱的物理量。
（1）国际单位：安培 A
（2）常用单位：毫安 mA 微安uA

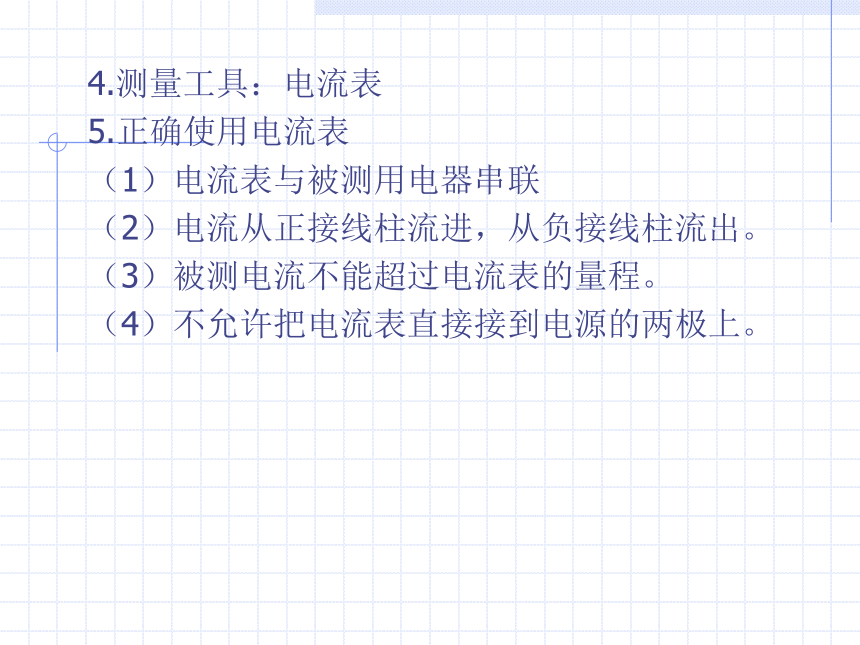

4.测量工具：电流表
5.正确使用电流表
（1）电流表与被测用电器串联
（2）电流从正接线柱流进，从负接线柱流出。
（3）被测电流不能超过电流表的量程。
（4）不允许把电流表直接接到电源的两极上。

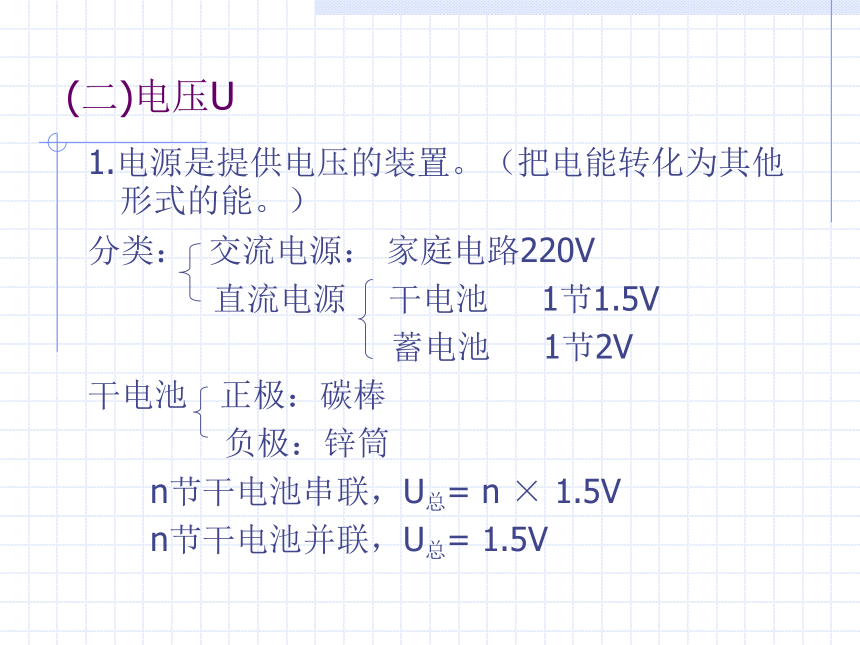

(二)电压U1.电源是提供电压的装置。（把电能转化为其他形式的能。）
分类： 交流电源： 家庭电路220V
直流电源 干电池 1节1.5V
蓄电池 1节2V
干电池 正极：碳棒
负极：锌筒
n节干电池串联，U总= n × 1.5V
n节干电池并联，U总= 1.5V

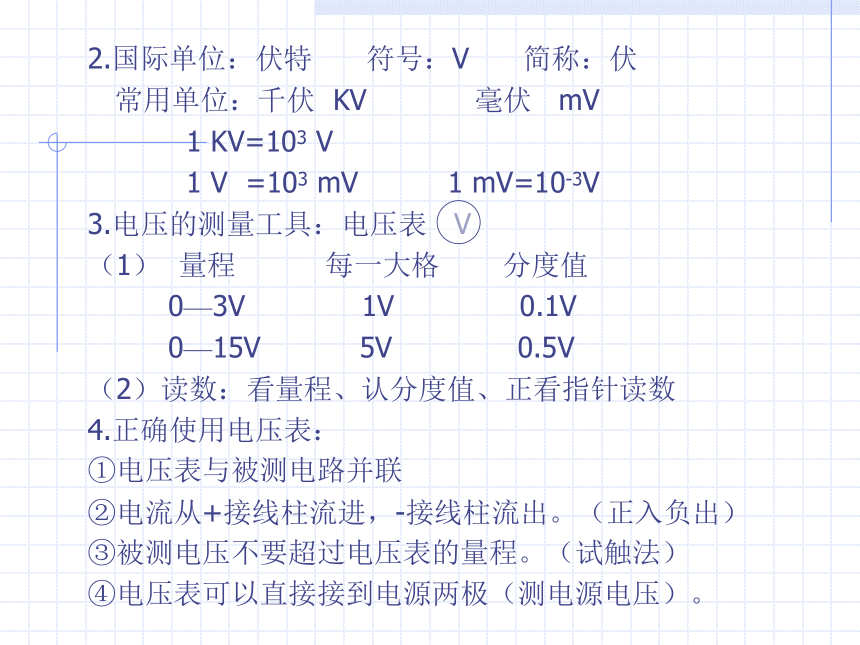

2.国际单位：伏特 符号：V 简称：伏
常用单位：千伏 KV 毫伏 mV
1 KV=103 V
1 V =103 mV 1 mV=10-3V
3.电压的测量工具：电压表 V
（1） 量程 每一大格 分度值
0—3V 1V 0.1V
0—15V 5V 0.5V
（2）读数：看量程、认分度值、正看指针读数
4.正确使用电压表：
①电压表与被测电路并联
②电流从+接线柱流进，-接线柱流出。（正入负出）
③被测电压不要超过电压表的量程。（试触法）
④电压表可以直接接到电源两极（测电源电压）。
（三）电阻 R
1.电阻——导体对电流的阻碍作用。
2.国际单位： 欧姆 符号：Ω 简称：欧
常用单位： 千欧 KΩ 兆欧 MΩ
1 K Ω=103Ω 1 MΩ =106Ω
3.影响导体电阻大小的因素：材料、长度、横截面积、温度。
①材料相同、横截面积相同，电阻与长度成正比
②材料相同、长度相同，电阻与横截面积成反比
4.滑动变阻器
（1）原理：改变电阻线在电路的长度，从而改变电阻
（2）作用：调节电路的电流以及各用电器两端的电压
（3）连接方法：一上一下
（4）铭牌的意义：“20 Ω、1A ”
20 Ω：变阻器的最大阻值是20 Ω
1A ：变阻器允许通过的最大电流是1A
三、欧姆定律1.欧姆定律的内容:
导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.
2.欧姆定律的公式: I=
U=IR
R=
式中的I、U、R 的单位分别是A、V、Ω 。
3.意义：
①导体电阻相等时，导体的电流与它两端的电压成正比。
②导体两端的电压相等时，导体的电流与它的电阻成反比。
③通过导体的电流相等时，导体两端的电压与它的电阻成正比
四、串联电路和并联电路五、电功、电功率电功W：电流所做的功叫电功。
1.电功的实质：把电能转化为其它形式的能。
2.电功、电能的国际单位：焦耳 符号：J
常用单位：千瓦时 KW?h 俗称：度
1 KW?h =3.6×106J
3.千瓦时表示功率为1 KW的用电器工作1 h消耗的电能。
4.电功、电能的测量：把电能表接在电路中，电能表计数器上前后两次读数之差，就是这段时间内的用电度数。
5.电流所做的功跟电压、电流和通电时间成正比。
W = UIt
电功率P
1.电功率：在单位时间内电流所做的功。它时表示电流做功快慢的物理量。
2.国际单位：瓦特 W
常用单位：千瓦 KW 1 KW=103W
3.计算公式：P=W/t
P=IU = I2R = U2/R
①可以通过测量电流和电压来间接得知用电器的电功率。
②通过导体的电流相等时，导体的电功率与它的电阻成正比。
③导体两端的电压相等时，导体的电功率与它的电阻成反比。
4.额定功率与实际功率
当U实=U额时, P实=P额,用电器正常工作;
当U实当U实>U额时, P实>P额,可能烧毁用电器。
六、家庭电路与安全用电
七、新材料的应用
1.导体：容易导电的物体。如：金属、石墨、酸碱盐的水溶液。
2.绝缘体：不容易导电的物体，如：塑料、玻璃、松香、石蜡、沥青、干木柴、纯水、油。
3.半导体：导电能力比导体弱，但比绝缘体强。导电能力容易因为温度、光照而改变，应用于二极管、三极管、光敏元件、温敏元件。
主要材料：锗、硅、砷化镓
4.超导体：
1.电路：用导线把电源、用电器、开关连接起来组成的电流通路称为电路。
电 源：提供电能
用电器：消耗电能
导 线：输送电能
开 关：控制电路通断
通路：开关闭合，处处连通的电路。
开路：开关断开，或某处断开的电路。
短路：不经过用电器直接把电源两极连接的电路。
（二）电路图：用符号表示电路的连接图。
1.记住常用的元件符号
电源： 开关：
电灯： 电阻：
电流表： A 电压表： V
电动机： M 变阻器：
相连的导线：
2.连接电路时，开关应该断开。
二、电流、电压、电阻电流（I）
1.电荷的定向移动形成电流。
方向：电源正极 用电器 电源负极
2.提供持续电流的条件：
有电源
闭和回路
3.电流是表示电流强弱的物理量。
（1）国际单位：安培 A
（2）常用单位：毫安 mA 微安uA
4.测量工具：电流表
5.正确使用电流表
（1）电流表与被测用电器串联
（2）电流从正接线柱流进，从负接线柱流出。
（3）被测电流不能超过电流表的量程。
（4）不允许把电流表直接接到电源的两极上。
(二)电压U1.电源是提供电压的装置。（把电能转化为其他形式的能。）
分类： 交流电源： 家庭电路220V
直流电源 干电池 1节1.5V
蓄电池 1节2V
干电池 正极：碳棒
负极：锌筒
n节干电池串联，U总= n × 1.5V
n节干电池并联，U总= 1.5V
2.国际单位：伏特 符号：V 简称：伏
常用单位：千伏 KV 毫伏 mV
1 KV=103 V
1 V =103 mV 1 mV=10-3V
3.电压的测量工具：电压表 V
（1） 量程 每一大格 分度值
0—3V 1V 0.1V
0—15V 5V 0.5V
（2）读数：看量程、认分度值、正看指针读数
4.正确使用电压表：
①电压表与被测电路并联
②电流从+接线柱流进，-接线柱流出。（正入负出）
③被测电压不要超过电压表的量程。（试触法）
④电压表可以直接接到电源两极（测电源电压）。
（三）电阻 R
1.电阻——导体对电流的阻碍作用。
2.国际单位： 欧姆 符号：Ω 简称：欧
常用单位： 千欧 KΩ 兆欧 MΩ
1 K Ω=103Ω 1 MΩ =106Ω
3.影响导体电阻大小的因素：材料、长度、横截面积、温度。
①材料相同、横截面积相同，电阻与长度成正比
②材料相同、长度相同，电阻与横截面积成反比
4.滑动变阻器
（1）原理：改变电阻线在电路的长度，从而改变电阻
（2）作用：调节电路的电流以及各用电器两端的电压
（3）连接方法：一上一下
（4）铭牌的意义：“20 Ω、1A ”
20 Ω：变阻器的最大阻值是20 Ω
1A ：变阻器允许通过的最大电流是1A
三、欧姆定律1.欧姆定律的内容:
导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.
2.欧姆定律的公式: I=
U=IR
R=
式中的I、U、R 的单位分别是A、V、Ω 。
3.意义：
①导体电阻相等时，导体的电流与它两端的电压成正比。
②导体两端的电压相等时，导体的电流与它的电阻成反比。
③通过导体的电流相等时，导体两端的电压与它的电阻成正比
四、串联电路和并联电路五、电功、电功率电功W：电流所做的功叫电功。
1.电功的实质：把电能转化为其它形式的能。
2.电功、电能的国际单位：焦耳 符号：J
常用单位：千瓦时 KW?h 俗称：度
1 KW?h =3.6×106J
3.千瓦时表示功率为1 KW的用电器工作1 h消耗的电能。
4.电功、电能的测量：把电能表接在电路中，电能表计数器上前后两次读数之差，就是这段时间内的用电度数。
5.电流所做的功跟电压、电流和通电时间成正比。
W = UIt
电功率P
1.电功率：在单位时间内电流所做的功。它时表示电流做功快慢的物理量。
2.国际单位：瓦特 W
常用单位：千瓦 KW 1 KW=103W
3.计算公式：P=W/t
P=IU = I2R = U2/R
①可以通过测量电流和电压来间接得知用电器的电功率。
②通过导体的电流相等时，导体的电功率与它的电阻成正比。
③导体两端的电压相等时，导体的电功率与它的电阻成反比。
4.额定功率与实际功率
当U实=U额时, P实=P额,用电器正常工作;
当U实
六、家庭电路与安全用电
七、新材料的应用
1.导体：容易导电的物体。如：金属、石墨、酸碱盐的水溶液。
2.绝缘体：不容易导电的物体，如：塑料、玻璃、松香、石蜡、沥青、干木柴、纯水、油。
3.半导体：导电能力比导体弱，但比绝缘体强。导电能力容易因为温度、光照而改变，应用于二极管、三极管、光敏元件、温敏元件。
主要材料：锗、硅、砷化镓
4.超导体：
