第十三 章电路初探总复习

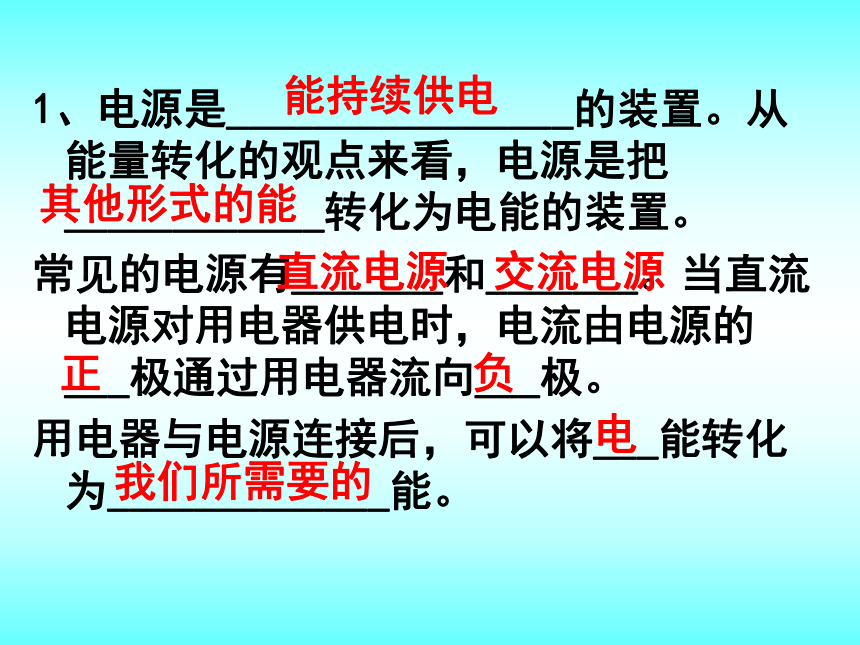

课件33张PPT。电路初探九中 王炯1、电源是________________的装置。从能量转化的观点来看，电源是把____________转化为电能的装置。
常见的电源有_______和_______。当直流电源对用电器供电时，电流由电源的___极通过用电器流向___极。

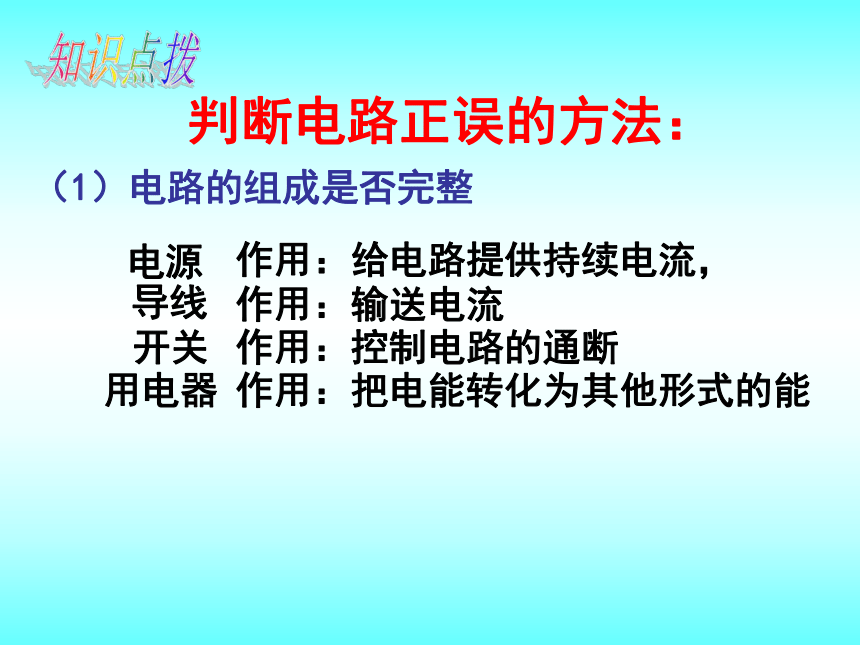

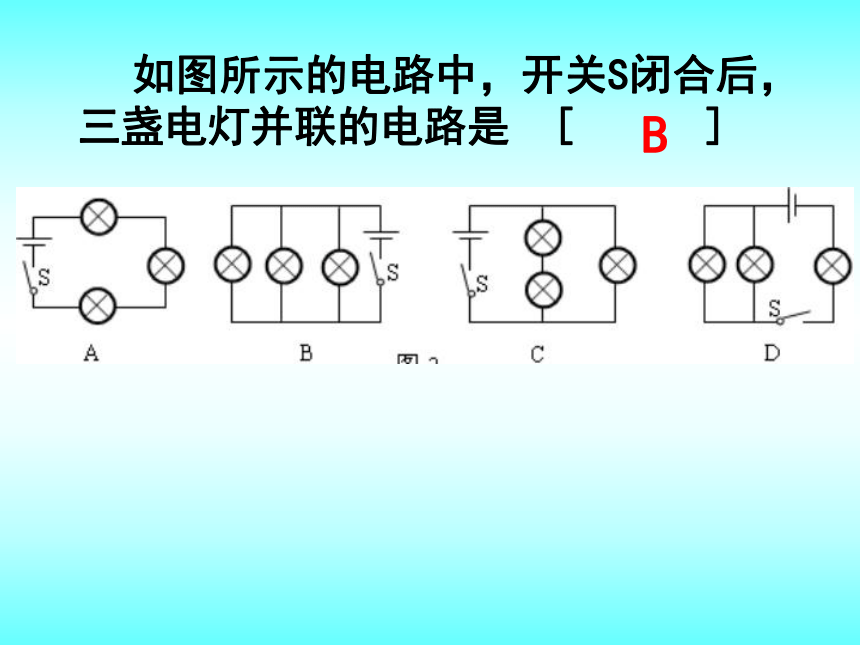

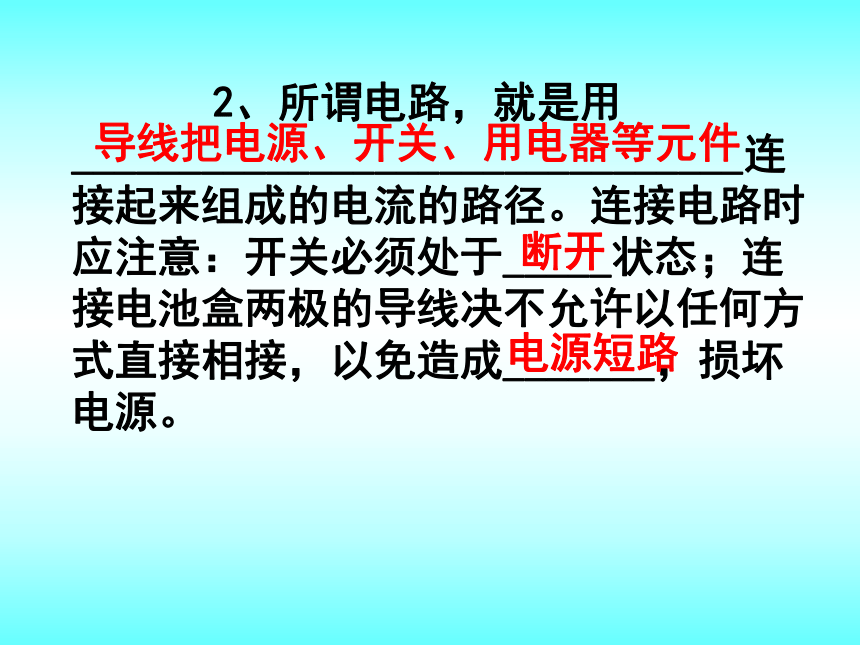

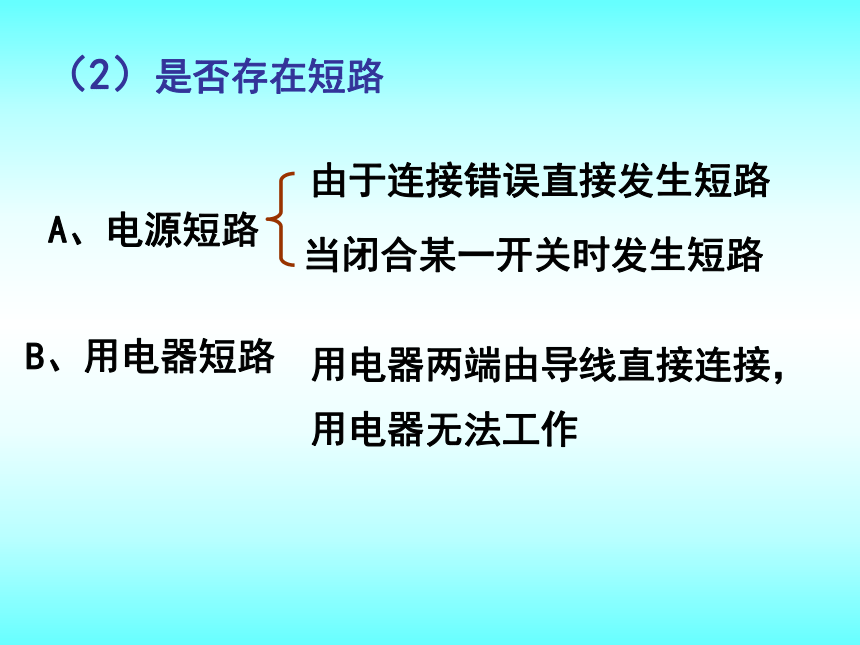

用电器与电源连接后，可以将___能转化为_____________能。能持续供电其他形式的能直流电源交流电源正负电我们所需要的 2、所谓电路，就是用_______________________________连接起来组成的电流的路径。连接电路时应注意：开关必须处于_____状态；连接电池盒两极的导线决不允许以任何方式直接相接，以免造成_______，损坏电源。断开电源短路导线把电源、开关、用电器等元件（1）电路的组成是否完整作用：给电路提供持续电流，作用：输送电流作用：控制电路的通断电源开关导线作用：把电能转化为其他形式的能用电器判断电路正误的方法：知识点拨（2）是否存在短路A、电源短路由于连接错误直接发生短路当闭合某一开关时发生短路B、用电器短路用电器两端由导线直接连接，用电器无法工作下列各电路图中，正确的是[ ]C 如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是[ ]

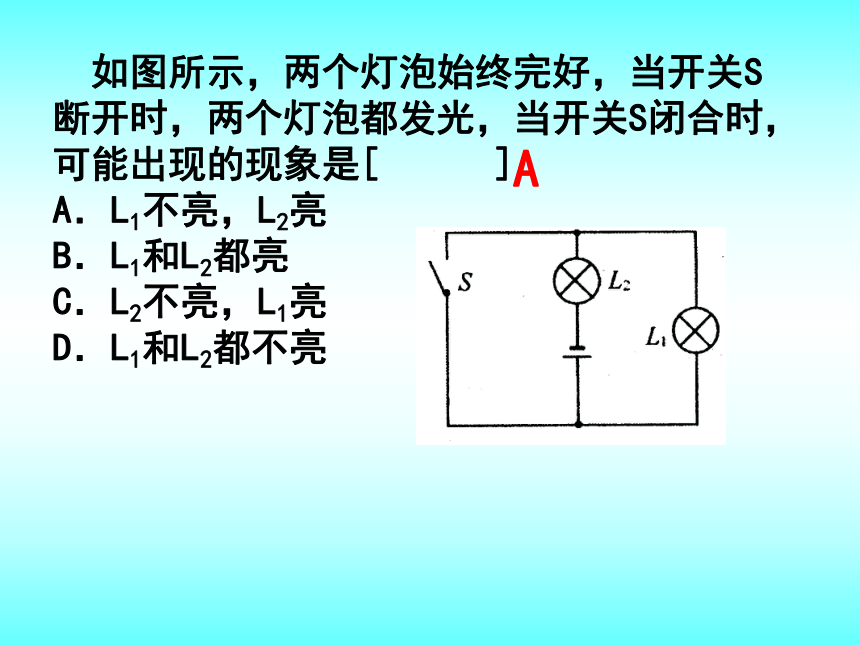

A．L1不亮，L2亮
B．L1和L2都亮
C．L2不亮，L1亮

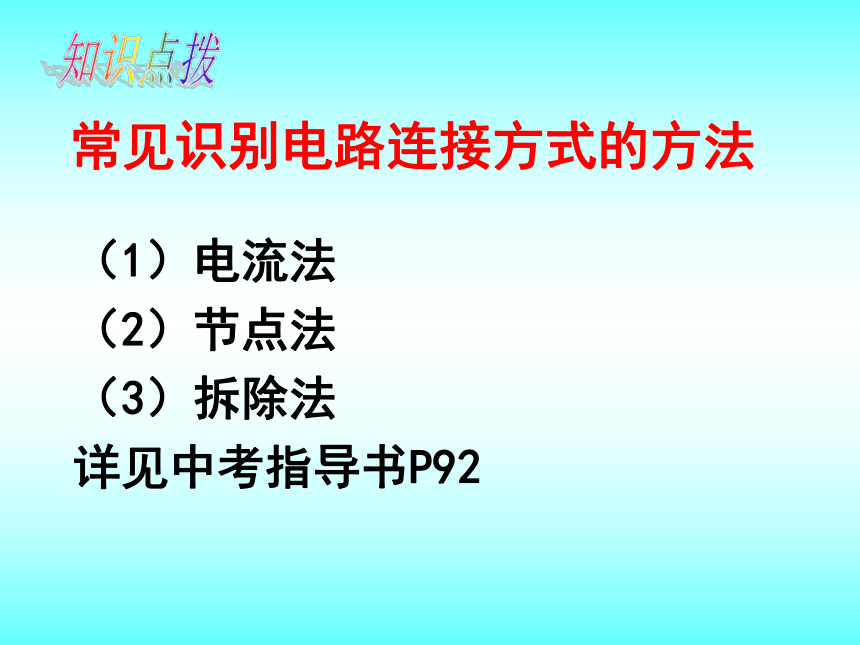

D．L1和L2都不亮A常见识别电路连接方式的方法（1）电流法
（2）节点法
（3）拆除法

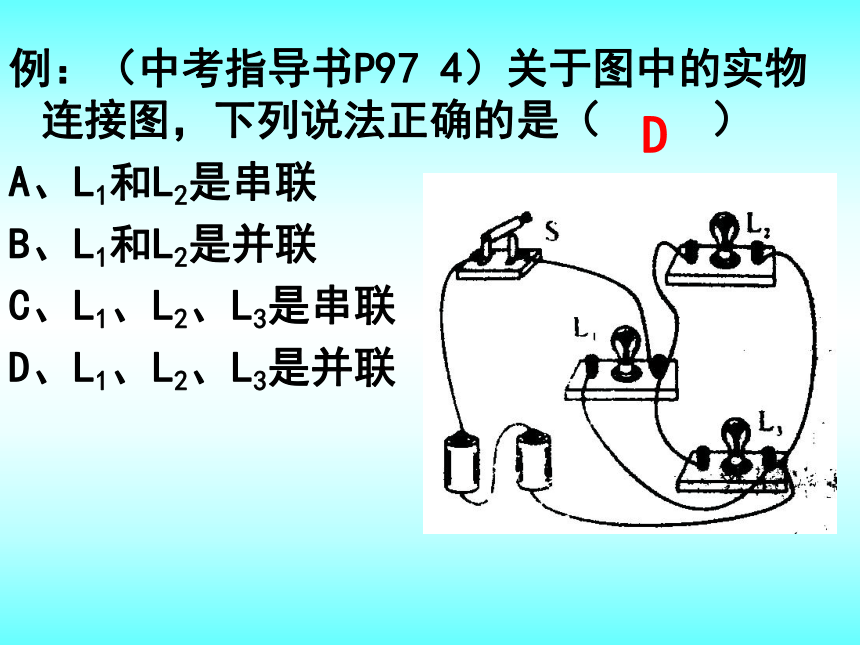

详见中考指导书P92知识点拨 如图所示的电路中，开关S闭合后，三盏电灯并联的电路是 [ ]B例：（中考指导书P97 4）关于图中的实物连接图，下列说法正确的是（ ）
A、L1和L2是串联
B、L1和L2是并联
C、L1、L2、L3是串联

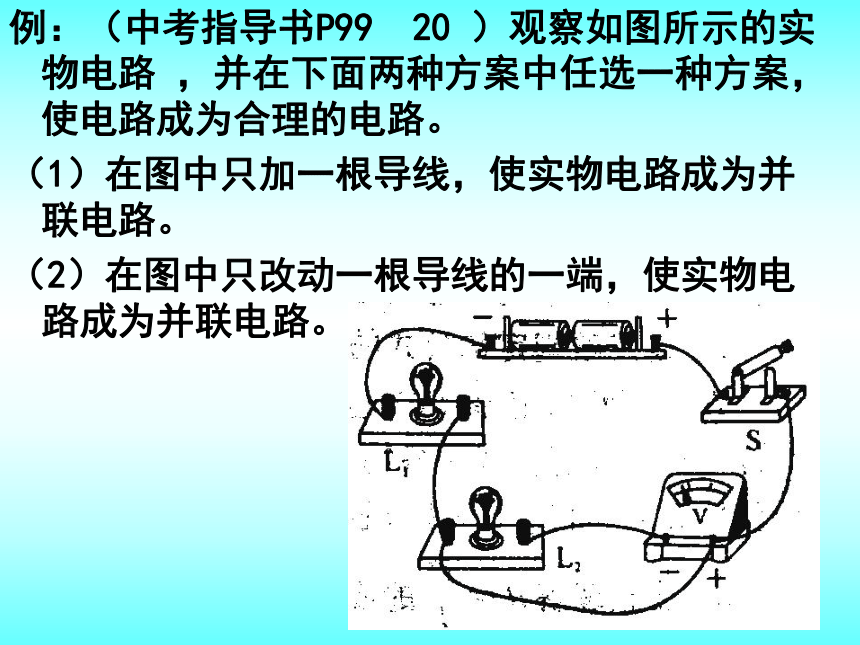

D、L1、L2、L3是并联D例：（中考指导书P99 20 ）观察如图所示的实物电路 ，并在下面两种方案中任选一种方案，使电路成为合理的电路。
（1）在图中只加一根导线，使实物电路成为并联电路。

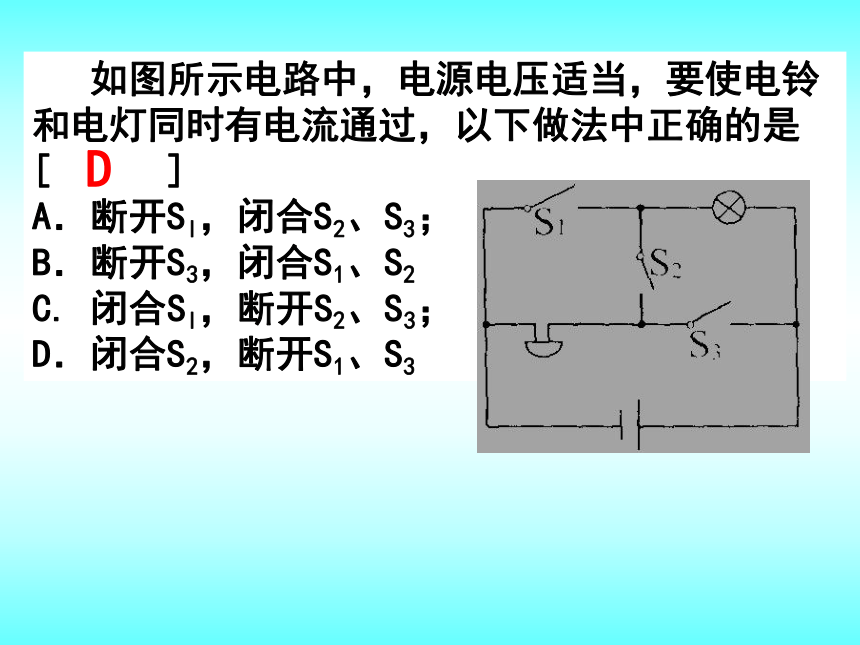

（2）在图中只改动一根导线的一端，使实物电路成为并联电路。 如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是 [ ]
A．断开Sl，闭合S2、S3；
B．断开S3，闭合S1、S2
C. 闭合Sl，断开S2、S3；
D．闭合S2，断开S1、S3D 小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是[ ]A 电流是表示____________的物理量，用符号____表示；电流的单位是____，常用单位有_________________.
电压的作用是_______________________,一节新干电池的电压是______，一节新蓄电池电压是_______。电流的大小IAmA，μA使电路中形成电流1.5V2V 人类在探索自然规律的过程中，总结了许多科学的研究方法：等效替代法、控制变量法、实验推理法和建立理想模型法等。下列研究方法中，运用了建立理想模型法的是[ ]
引入“合力”的概念
将撬棒抽象为绕固定点转动的硬棒
C. 用“水压”类比“电压”
D. 保持电阻不变观察电流随电压的变化B0-0.6A0.02A0-3A0.1A0-3V0.1V0-15V0.5V电流正入负出不超量程串联在电路中不能与电源直接相连并联在电路两端3、填一填： 在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是[ ]B在图所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表与电压表被烧坏
B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏
D．只有电流表会被烧坏D如图所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．A B．b
C．c D．dA例、某同学用两个量程的电压表（0-3V和0-15V）测两节干电池串联组成的电池组的电压时，记录的数据是10V。他出现错误的原因是 _______________________________应该是 ______.使用0-3V量程却按0-15V的量程读数2V电路中有电流表、电压表时如何识别电路电流表内阻很小，等效为一根导线
电压表内阻很大，等效为断路知识点拨如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 [ ]
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B例11、在如图所示的电路中，把圆圈所代表的电表填表入，并说明每一个电表在电路中所起的作用。VA1A2A3例、（中考指导书P98 11）如图是一位同学用电流表测串联电路的电流、用电压表测灯L2端电压的实物图（灯L2两端的电压为4V）
（1）图中三处错误是：电流表的正负接线柱接反
电压表没有与灯L2并联
电压表的量程小于被测电压知识点拨实验电路障碍的判断电流表
（串联）有示数故障是短路无示数故障是开路电压表
（并联）有示数与之并联部分是开路（接点内）或两接点外某电器短路无示数与之并联部分是短路（接点内）或两接点外有开路如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。L1开路L2短路如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了C．L1的接线短路 D．L2的接线短路 C某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（ ）
A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线（电流表被短路） D有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220V的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断，现在给你一只电压表，你如何查找故障所在？I = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……4、填一填：（中考指导书P97 9） 如图所示的电路中，已知电池组有3节铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V .L1L262（中考指导书P97 10） 将两只不同的灯泡并联起来，接在某电路的两端，灯L1较暗，通过的电流是0.2A；灯L2较亮，通过的电流是0.6A，则灯L1与L2两端电压之比是_______。1:1如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是[ ]
A、0.8A　 B、0.16A　 C、0.52A　　D、1.28AD
