11.1 杠杆

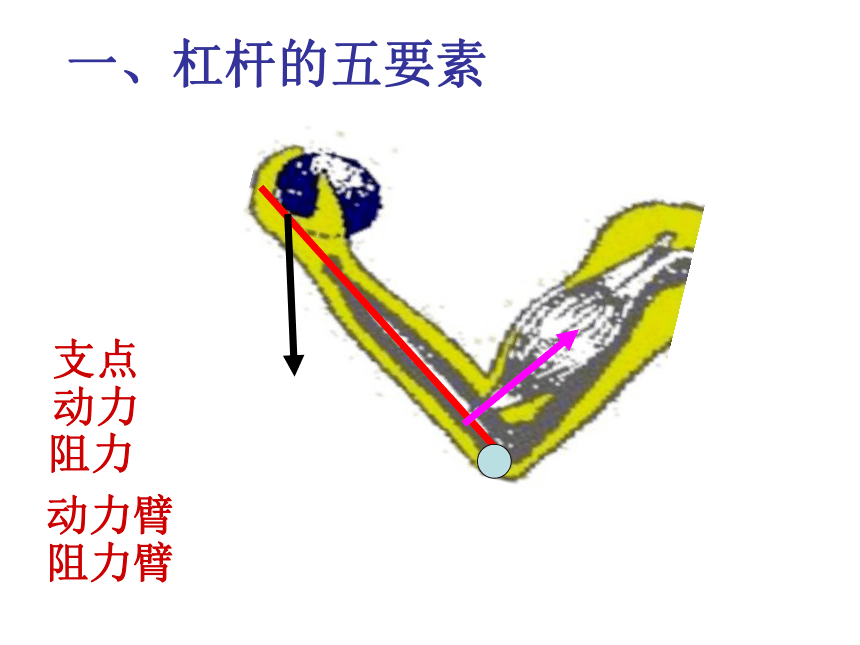

课件35张PPT。一、杠杆的五要素动力动力臂阻力阻力臂支点体育冲浪:

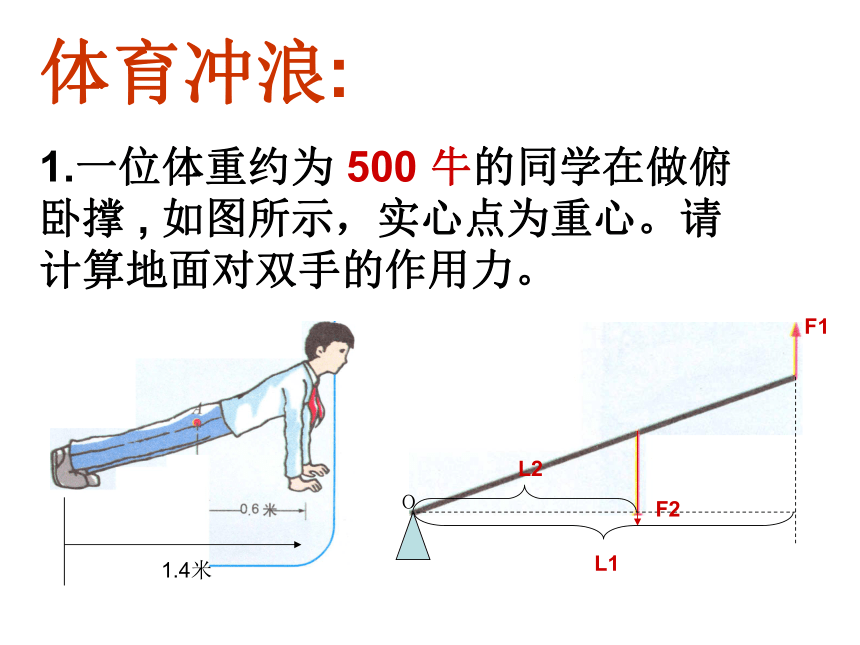

1.一位体重约为 500 牛的同学在做俯卧撑 , 如图所示，实心点为重心。请计算地面对双手的作用力。?????1.4米ＯF1L1L2

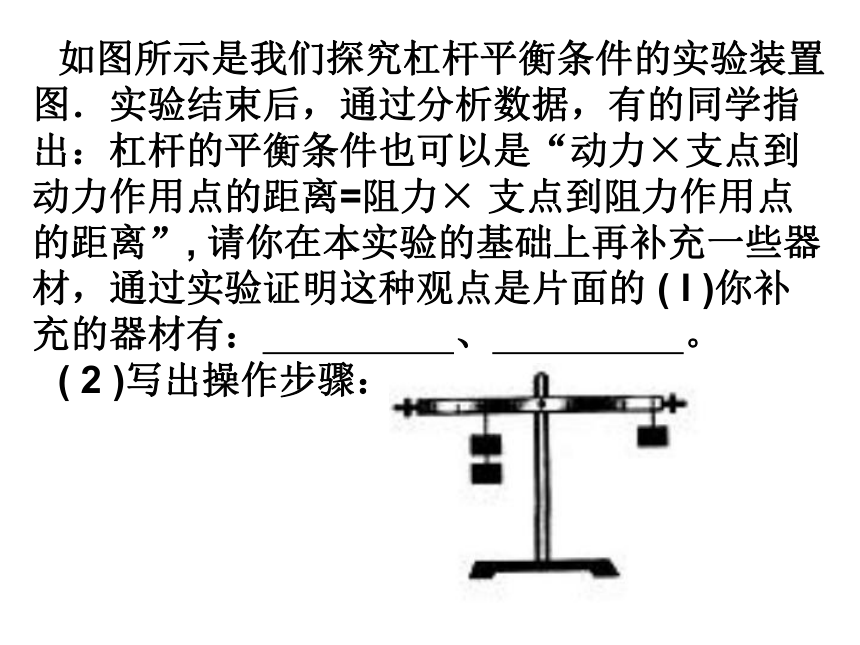

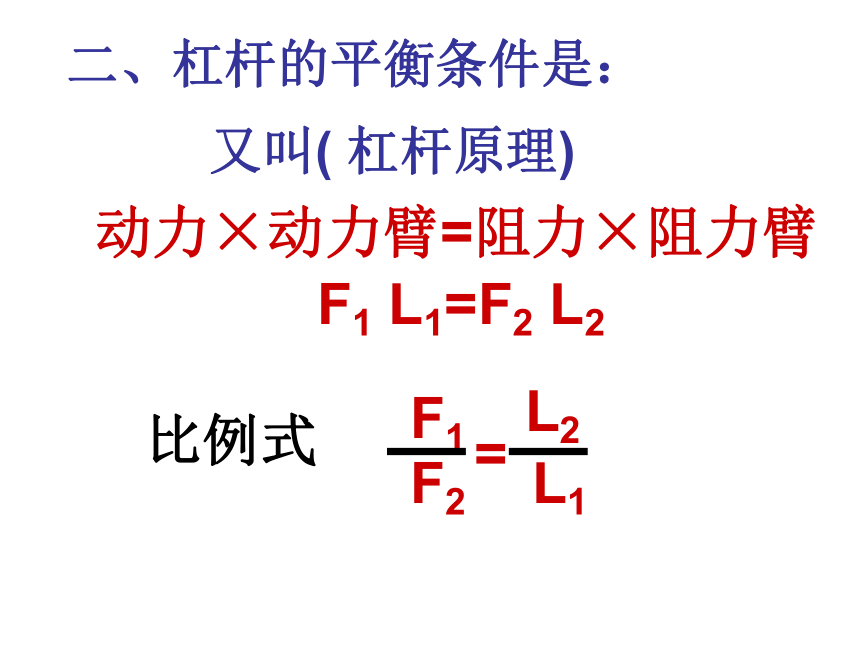

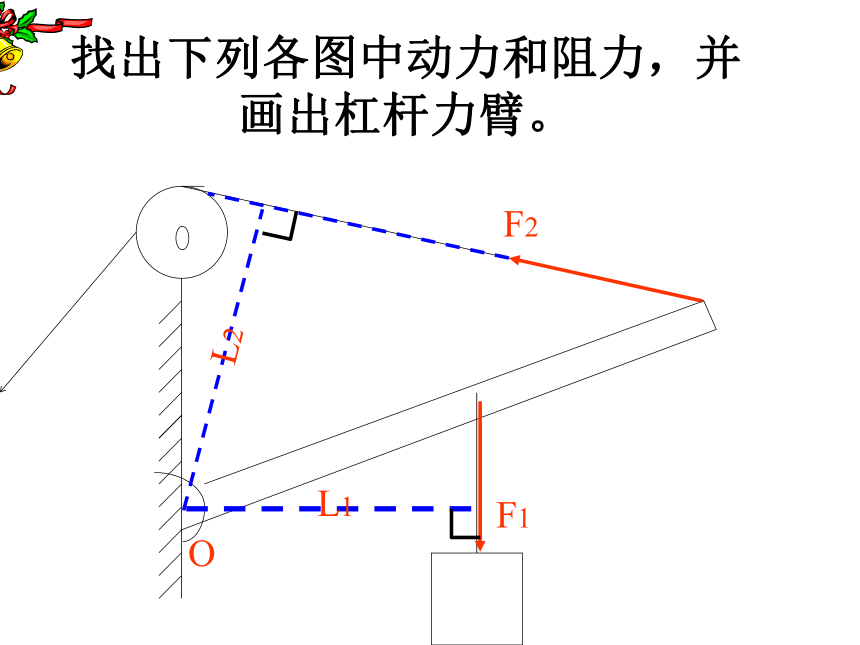

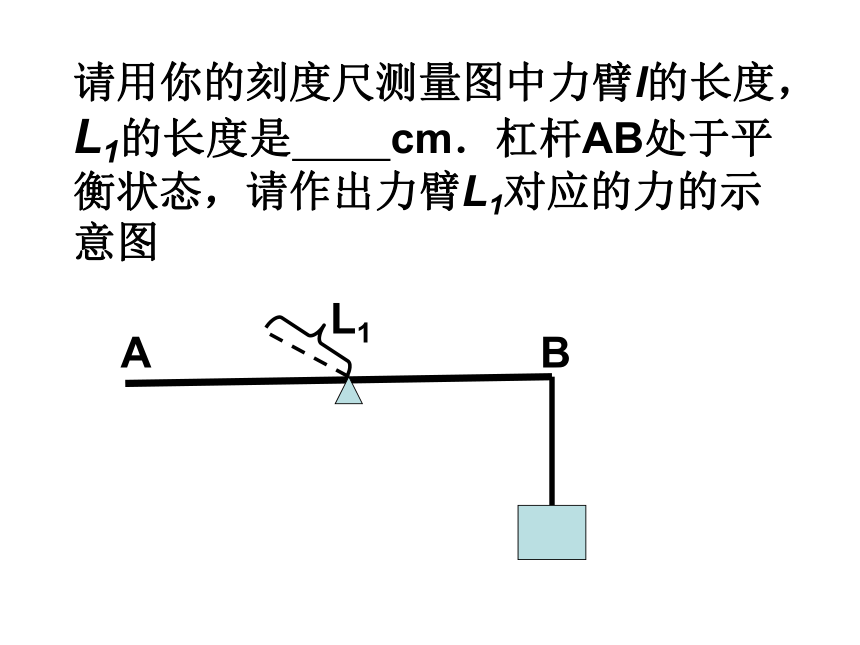

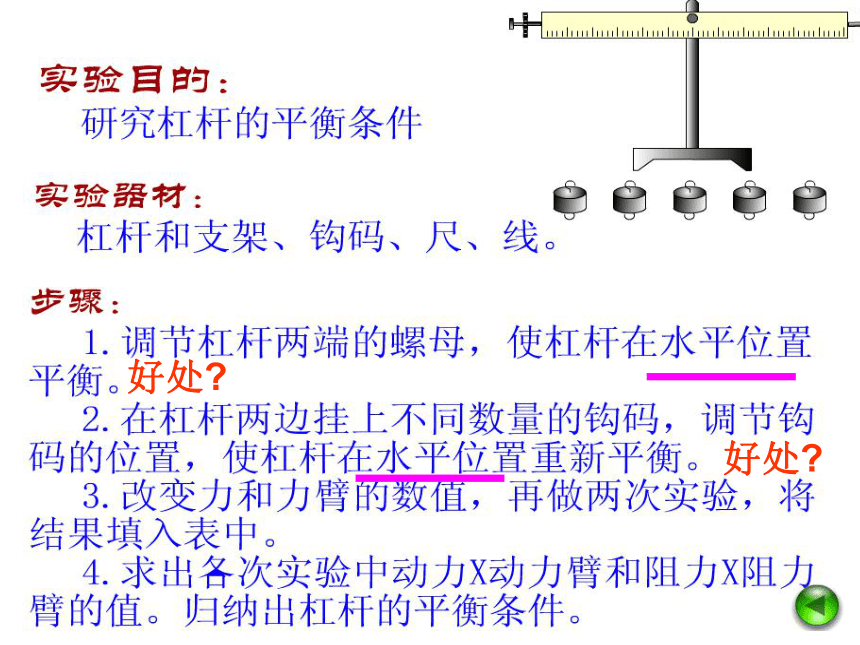

F2找出下列各图中动力和阻力，并画出杠杆力臂。OF1F2L1L2L1请用你的刻度尺测量图中力臂l的长度，L1的长度是　 　cm．杠杆AB处于平衡状态，请作出力臂L1对应的力的示意图AB好处?好处?二、杠杆的平衡条件是：动力×动力臂=阻力×阻力臂比例式=又叫( 杠杆原理)F1 L1=F2 L2如图所示是我们探究杠杆平衡条件的实验装置图．实验结束后，通过分析数据，有的同学指出：杠杆的平衡条件也可以是“动力×支点到动力作用点的距离=阻力× 支点到阻力作用点的距离”, 请你在本实验的基础上再补充一些器材，通过实验证明这种观点是片面的 ( l )你补充的器材有： 、 。

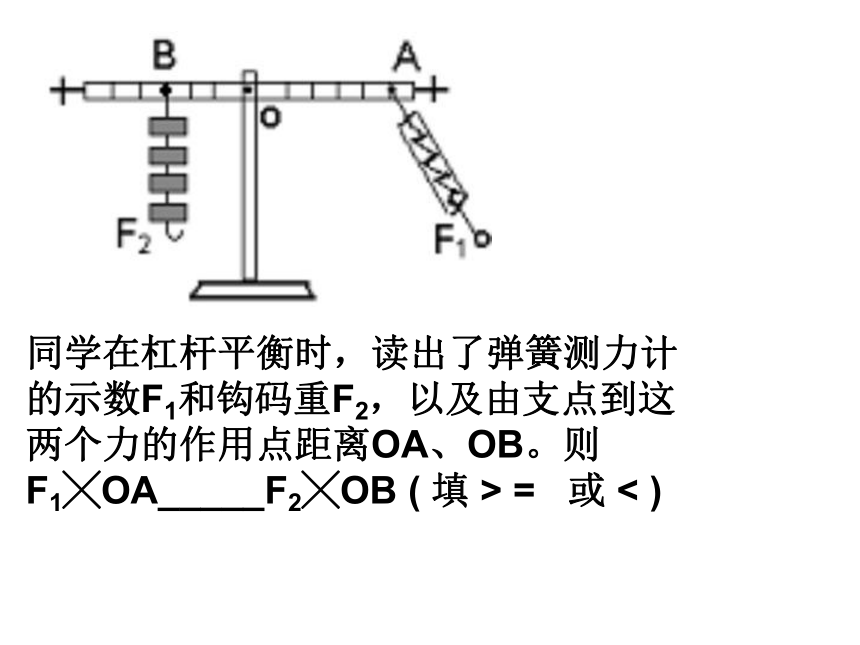

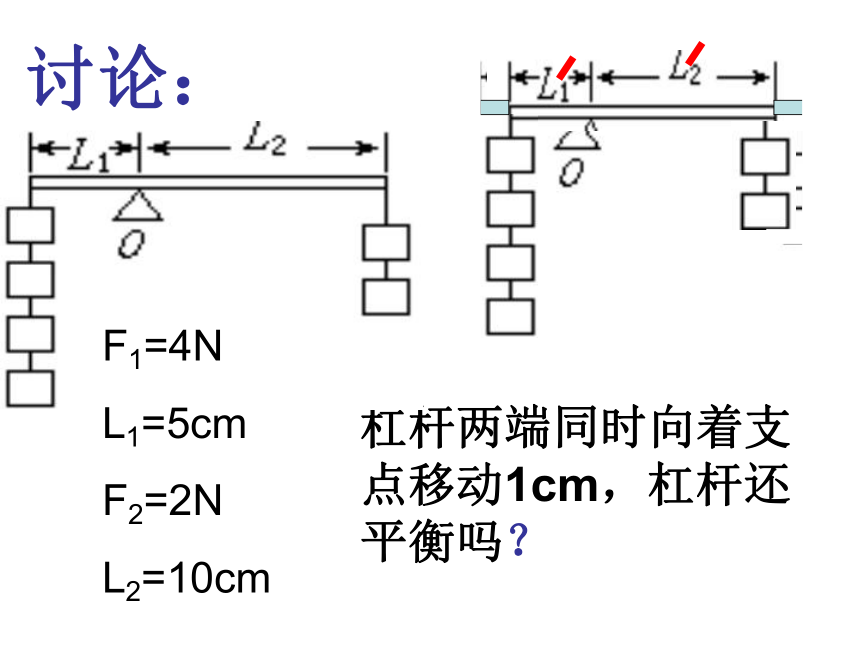

( 2 )写出操作步骤：同学在杠杆平衡时，读出了弹簧测力计的示数F1和钩码重F2，以及由支点到这两个力的作用点距离OA、OB。则F1╳OA_____F2╳OB ( 填 > = 或 < ) 杠杆两端同时向着支点移动1cm，杠杆还平衡吗？讨论：F1=4N
L1=5cm
F2=2N

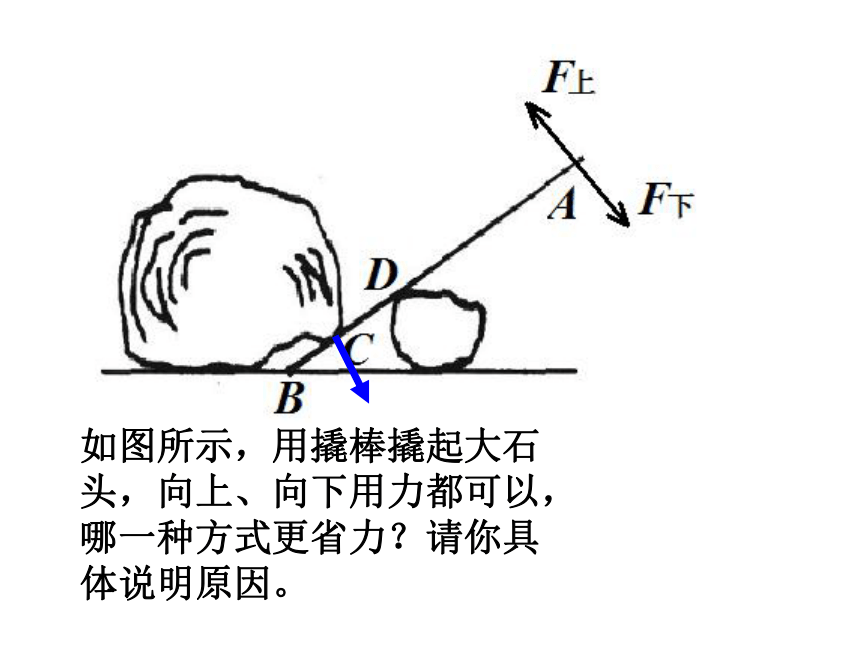

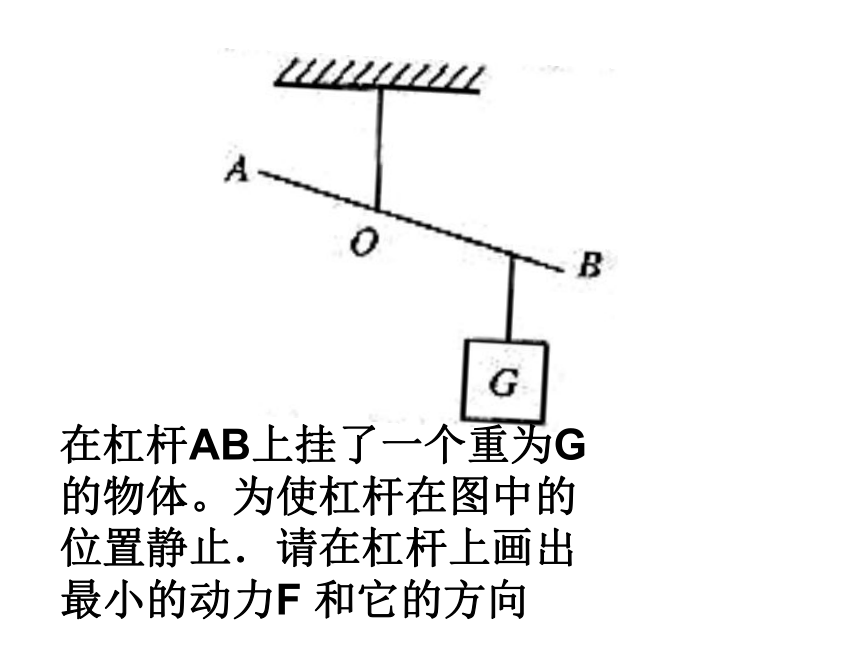

L2=10cm如图所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力？请你具体说明原因。 在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向 三 杠杆的应用证明：天平平衡时，砝码的质量等于被测物的质量各式各样的剪刀都是一对对的杠杆．如图所示，要剪开铁皮，应该用 最合适，剪纸或布时，应该用 最合适（选填标号） 工人正试图用扳手拧松工件上一个紧固的螺栓，尽管他使出了浑身力气，却没能成功。于是他想出了一个新点子：在其它不变的情况下，取来一根绳子，将绳的一头栓在扳手柄的上端，自己使劲拉绳的另一头（如乙所示）．可他还是没能扳动螺栓，这是为什么呢？请分析其中的原因。（假定工人施力的大小不变 看图说话：这幅漫画说明了什么道理？ 杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥就是一个杠杆，它的支点是C点，在匀速拉起吊桥时，它属于一个＿＿＿＿＿＿＿＿杠杆。 道钉撬的把长1.5m，撬头长6cm，道钉的阻力为500N，用这个撬把钉撬出来，至小用多大的力？B点加的最小力的方向B圆桶重为100N，直径为100cm，推过高h=20cm的台阶，问沿什么方向推圆桶最省力，所需最小力多大？一架不等臂天平，砝码准确，你能想出什么方法称出物体的质量复称法：先把物体放左盘，右盘放砝码，后把物体放右盘，左盘放砝码，调节天平衡，调节天平衡，读出砝码的质量m1读出砝码的质量m2A．腰应当直起来　　　
B。步子迈得小些　　
C。两手往前移一移　　
D。将棒往前拉一拉，使物体更靠近人些瞧，图中这个人背了点东西多费劲！如果这个人是你，你将作怎样的合理改进（　　）电工常用钳，它的设计和使用应用了很多物理知识。其中，钳把包了一层胶皮是为了__________钳子的刀口做得比较薄是为了______钳把做的比钳口长是为了_______＿。 图3某建筑工地的吊车正在吊起一根钢铁，图中的配重物是为了A．美观　　
B.确保塔吊不会翻倒　　
C.减少塔吊所吊重物的重力　
D.增大塔吊的使用效率配重物劳动结束了，队员们推着空的手推车从工地回学校。推了一会儿，小刚对小明说：“你太累了，上车吧！”小明说：“你推车就够累的了，我坐上去你不是更累吗！”小刚说：“不，你坐上去，我推起来更轻松一些。”小明还是不信，说：“哪有推空车比推重车还累的道理！”那么，到底小刚说的对还是小明说得对呢！AB稍稍抬起粗端A用力是F1稍稍抬起细端B用力是F1/试证明木材的重大约为F1 ＋ F1/木材放水平地面上AB如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水下平衡，则力F=_____N；画出铁球重力G的图示和力F的力臂L。 例1、设钓鱼竿长2.5m，左手握的一端，作为支点，右手握竿处离支点0.4，鱼的质量为0.8kg，鱼离水后，右手握竿的力多大？（假设钓鱼线和右手施力方向都和钓鱼竿垂直）右手以2m/s的速度提鱼竿，鱼被提出水面的速度约多大？F1OF2L1L2AB省距离费力杠杆费力省距离
