电路的连接方式

课件23张PPT。W E L C O M E 请你仔细观察！
电路的基本连接方式
淮安市开明中学 顾福敢
2005年9月22日电路连接的基本方式

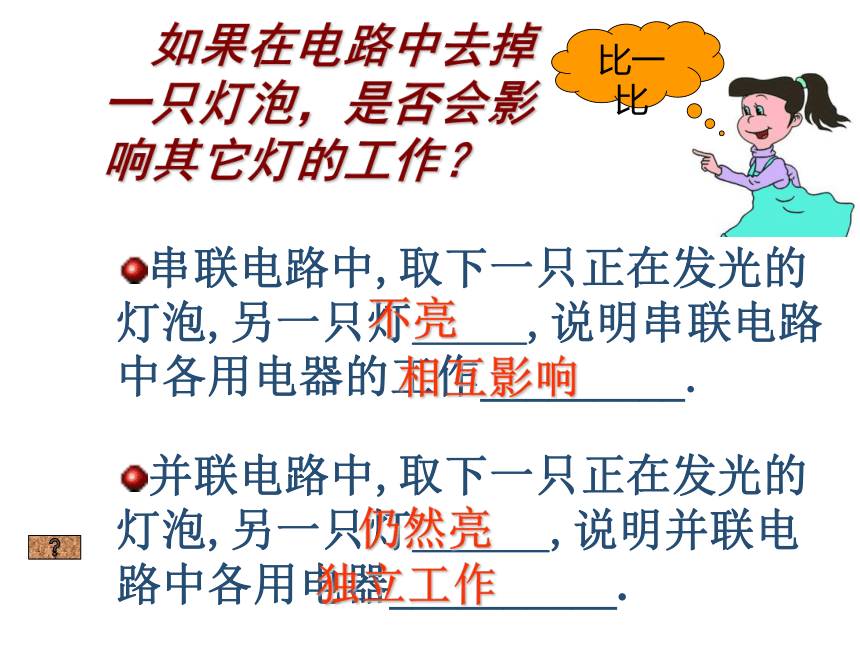

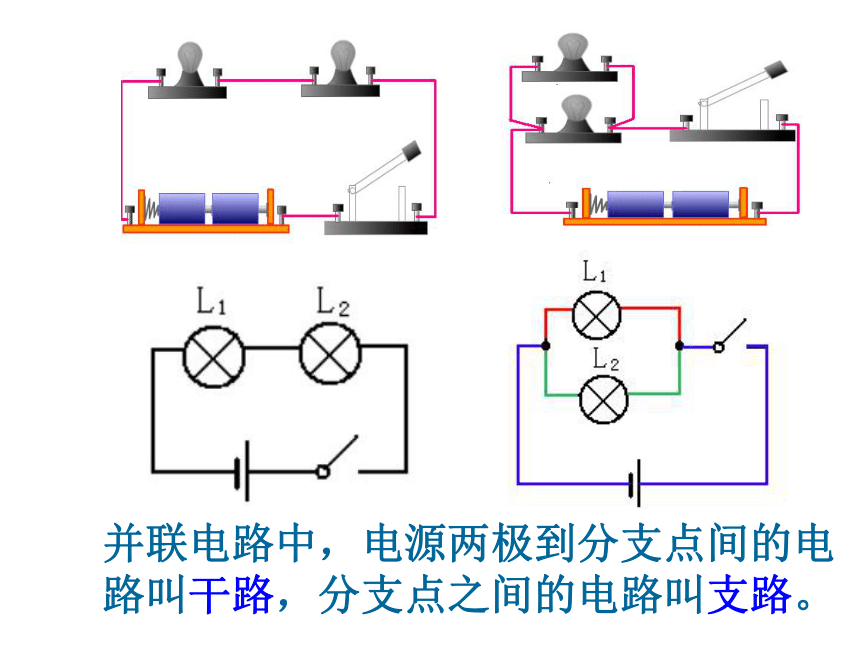

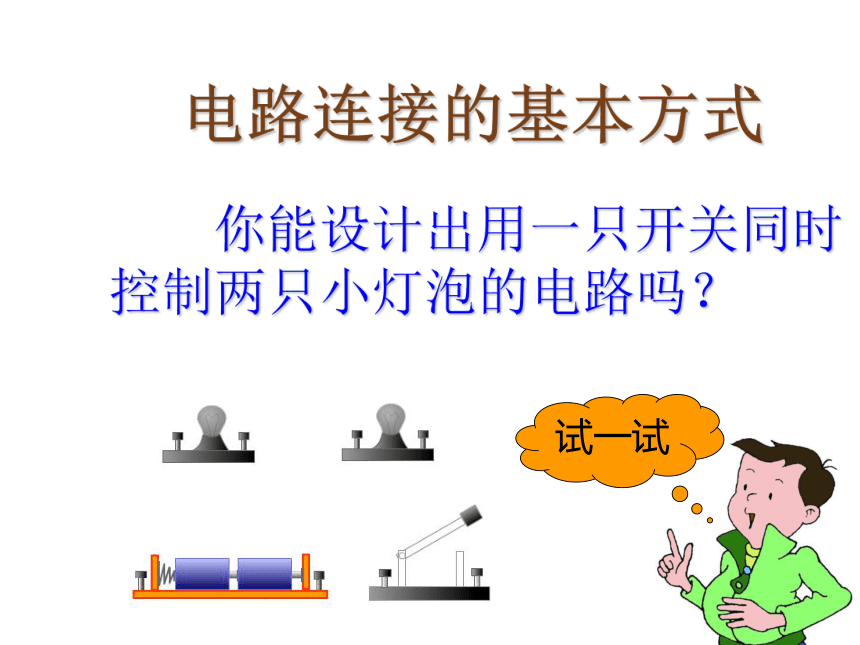

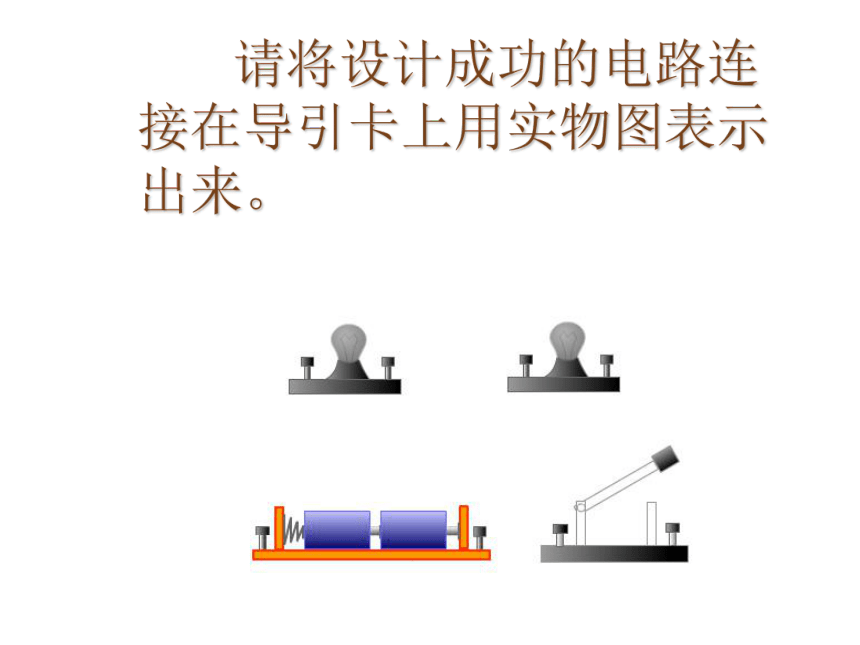

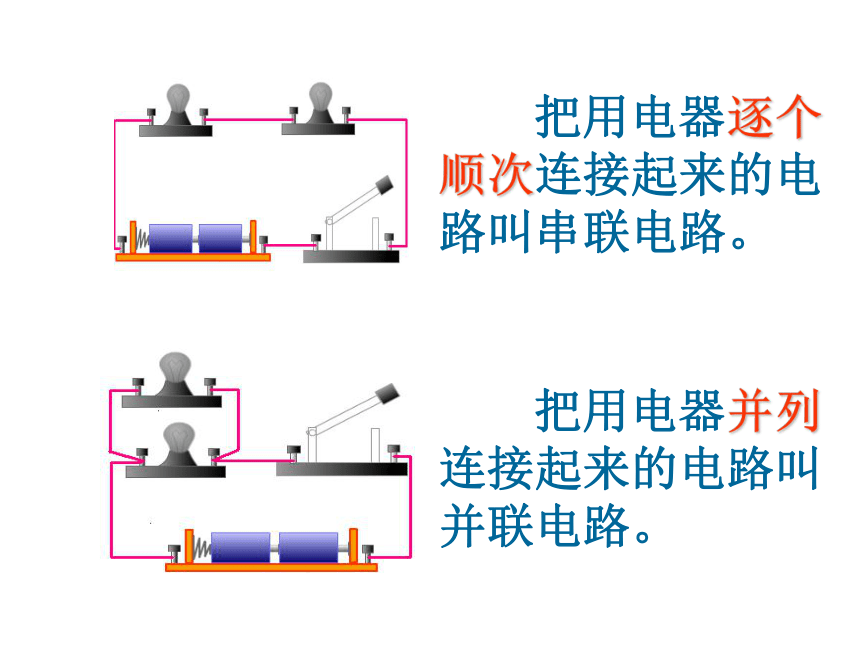

你能设计出用一只开关同时控制两只小灯泡的电路吗？ 试一试 请将设计成功的电路连接在导引卡上用实物图表示出来。 把用电器逐个顺次连接起来的电路叫串联电路。 把用电器并列连接起来的电路叫并联电路。并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作_________.不亮相互影响并联电路中,取下一只正在发光的灯泡,另一只灯______,说明并联电路中各用电器__________.仍然亮独立工作 如果在电路中去掉一只灯泡，是否会影响其它灯的工作？比一比做一做 如果改变开关在串联电路中的位置，它的控制作用相同吗？ 将两灯连成串联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中 串联电路中开关控制________,改变开关的位置，控制作用____.整个电路不变亮 亮灭 灭灭 灭灭 灭亮 亮亮 亮做一做 如果改变开关在并联电路中的位置，它的控制作用相同吗？ 将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中灭 灭亮 亮灭 亮亮 灭亮 亮亮 亮并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______.整个电路所在支路不同串联电路中开关控制_________.改变开关的位置，控制作用_____.整个电路不变并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干
路和支路上的控制作用______.整个电路所在支路不同串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作________.并联电路中,取下一只正在发光的灯泡,
另一只灯______,说明并联电路中各用电器__________.不亮仍然亮相互影响独立工作串联、并联电路的特点串联电路电流只有一条路径并联电路电流会有多条路径 家中的用电器是如何连接的？为什么？考考你节日小彩灯是怎样连接的？考考你 冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？谢谢指导！考考你 请你判断教室里的日光灯是如何连接的？为什么？教室里日光灯的连接方式提醒你连接电路时先断开开关！实验停止时开关及时断开！
实验过程中别忘了及时记录实验现象！
