13.4 电压和电压表的使用

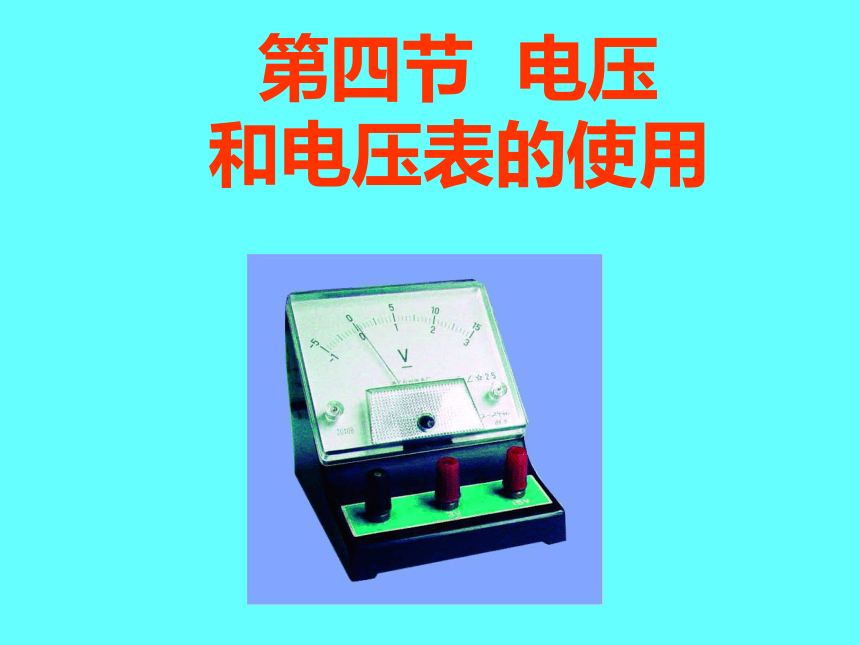

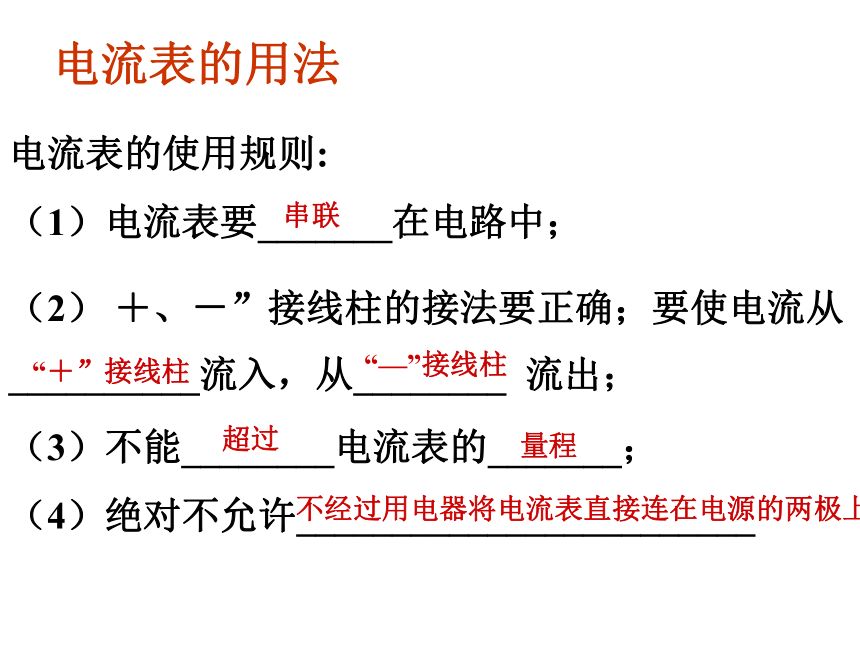

课件37张PPT。第四节 电压和电压表的使用电流表的使用规则:
（1）电流表要_______在电路中；
（2） ＋、－”接线柱的接法要正确；要使电流从 __________流入，从________ 流出；
（3）不能________电流表的_______；

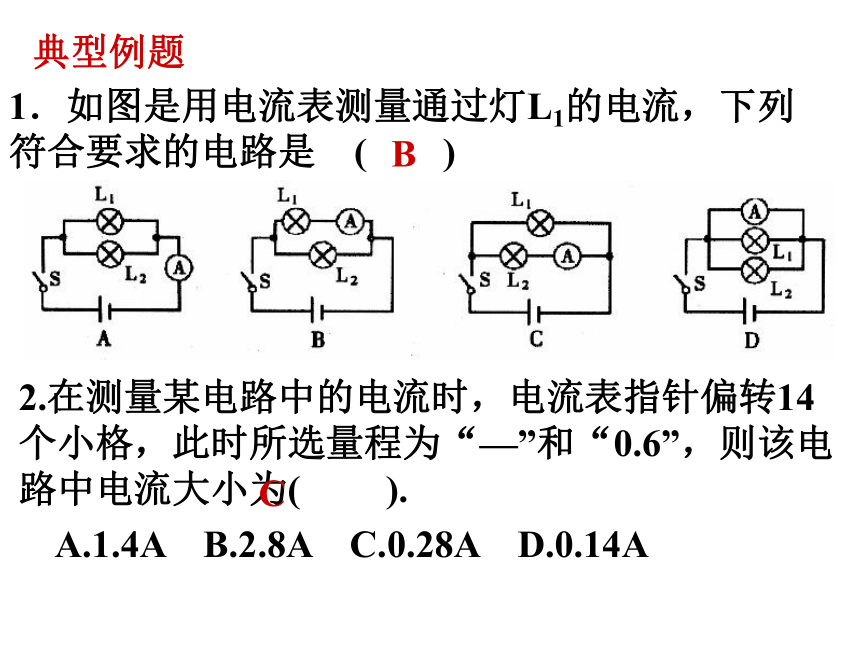

（4）绝对不允许________________________串联“＋”接线柱“—”接线柱超过量程不经过用电器将电流表直接连在电源的两极上。 电流表的用法1．如图是用电流表测量通过灯L1的电流，下列符合要求的电路是 ( )典型例题2.在测量某电路中的电流时，电流表指针偏转14个小格，此时所选量程为“—”和“0.6”，则该电路中电流大小为( ).

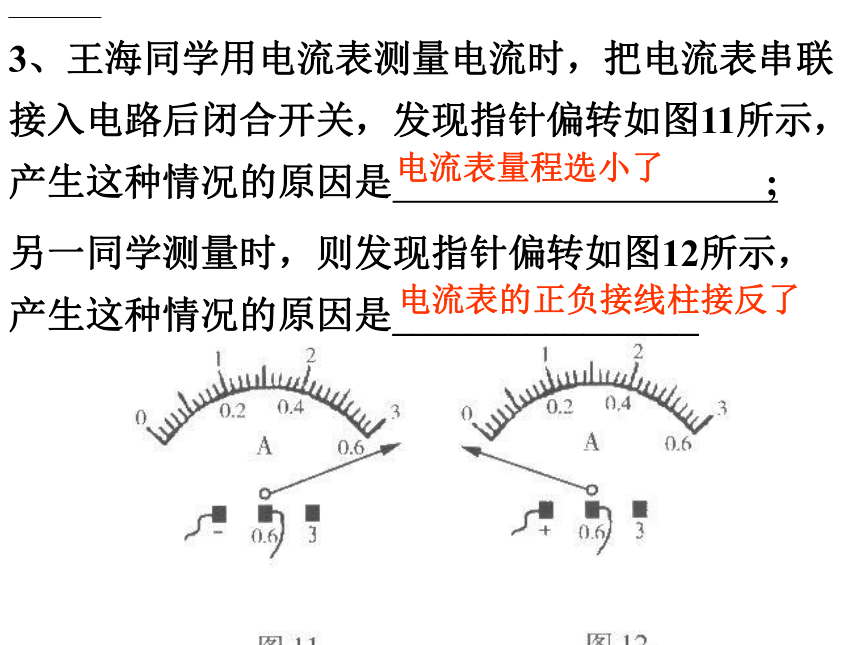

A.1.4A B.2.8A C.0.28A D.0.14ABC3、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图11所示，产生这种情况的原因是 ;
另一同学测量时，则发现指针偏转如图12所示，产生这种情况的原因是________________

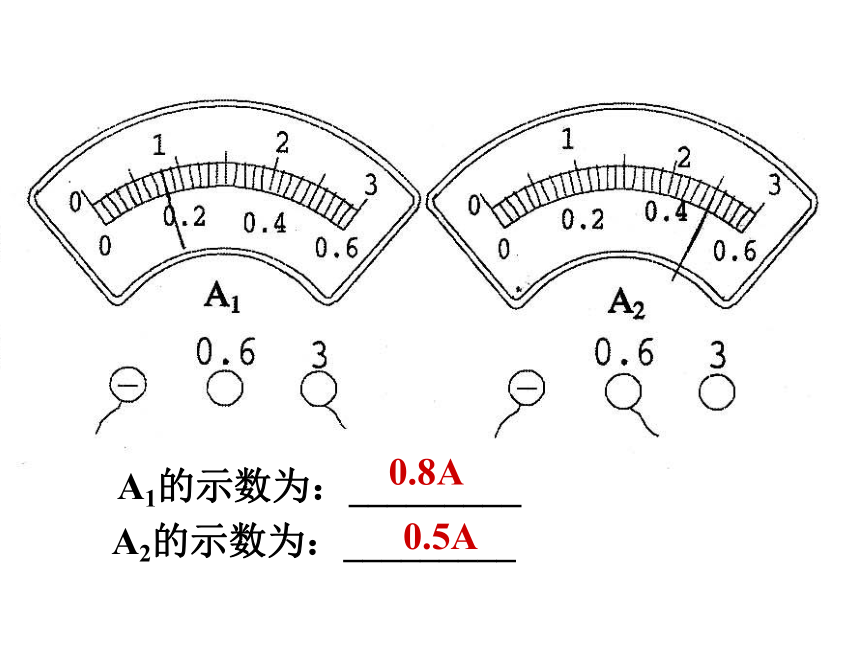

电流表量程选小了电流表的正负接线柱接反了第18题图（a）(b)第19题图A1的示数为：_________

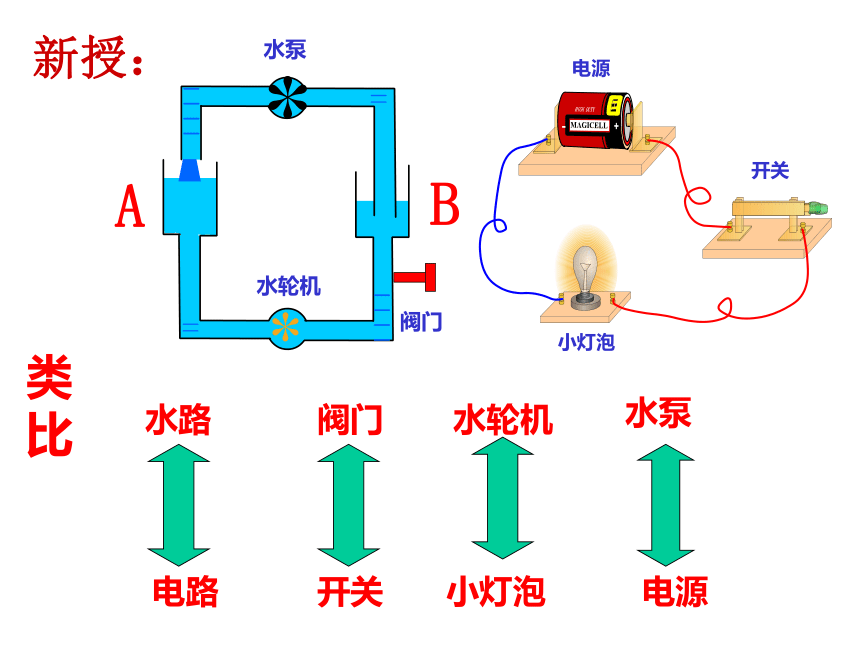

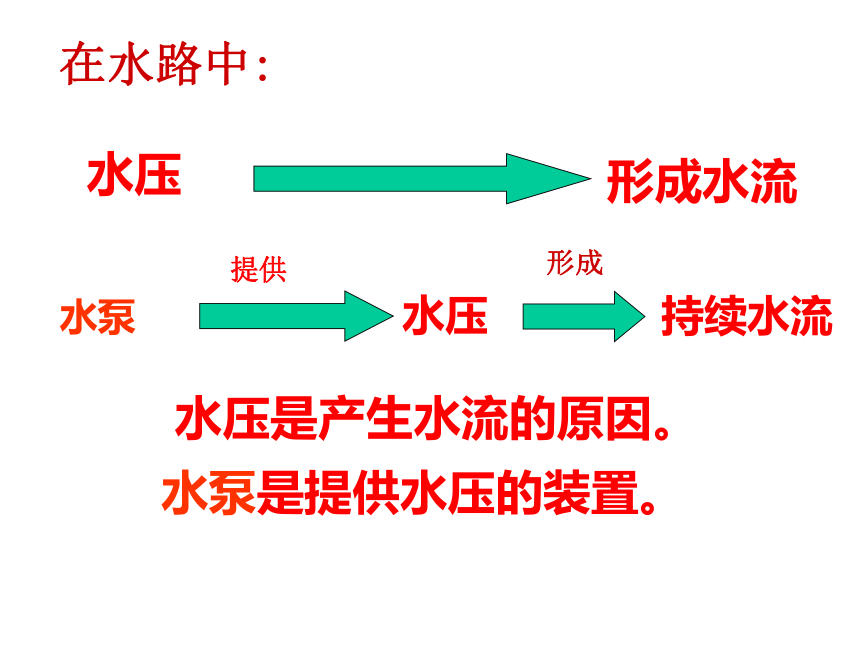

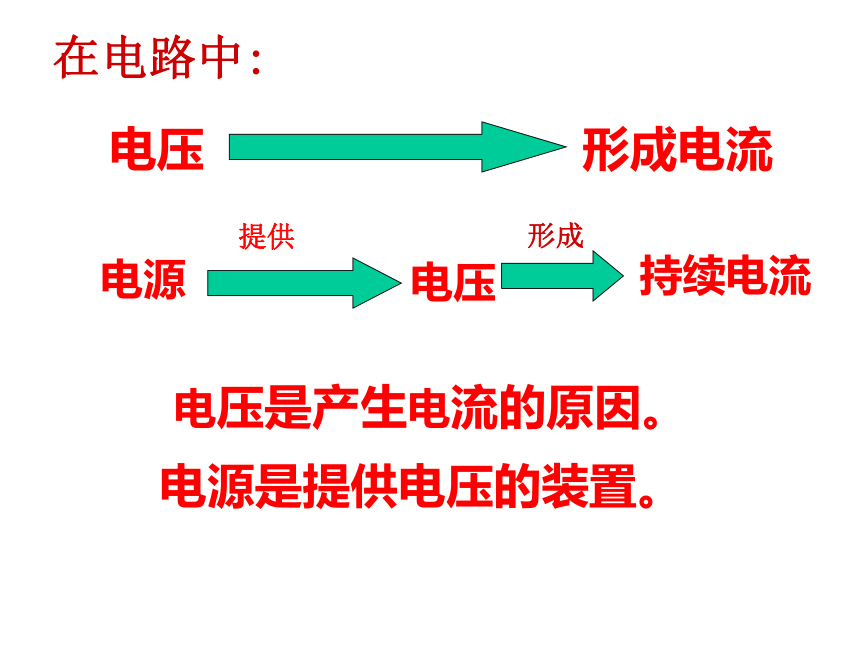

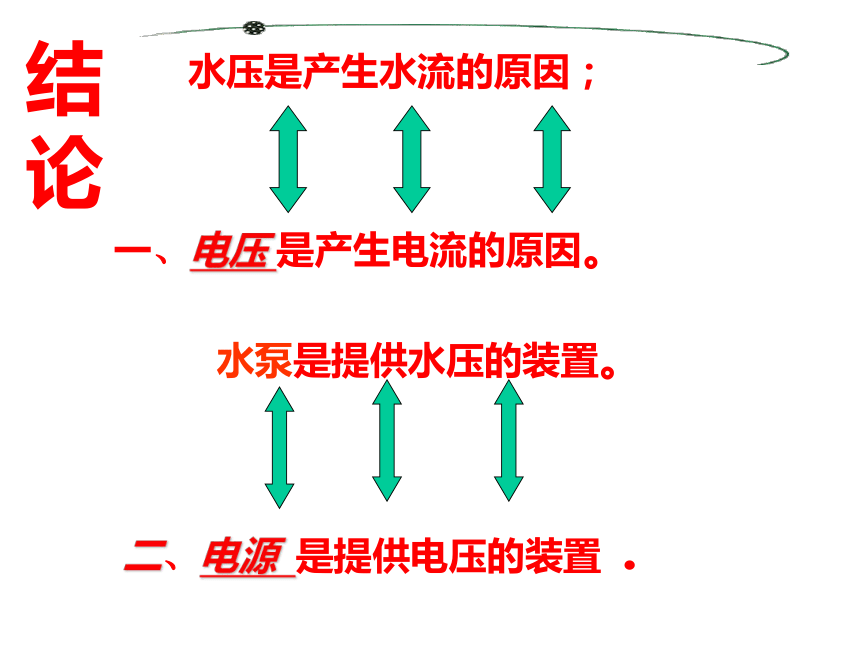

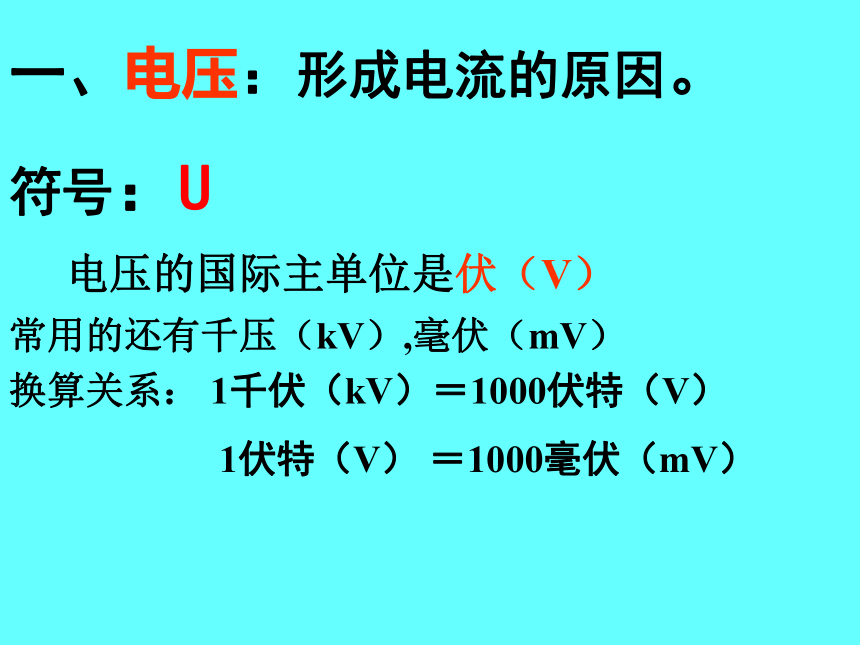

A2的示数为：_________ 0.8A0.5A类比 水轮机水路阀门水泵新授：水压 水泵 水泵是提供水压的装置。 水压是产生水流的原因。在水路中:电压 电源 电源是提供电压的装置。 电压是产生电流的原因。在电路中:水压是产生水流的原因；水泵是提供水压的装置。 结论一、电压：形成电流的原因。
符号：U电压的国际主单位是伏（V）
常用的还有千压（kV）,毫伏（mV）
换算关系： 1千伏（kV）＝1000伏特（V）
1伏特（V） ＝1000毫伏（mV）

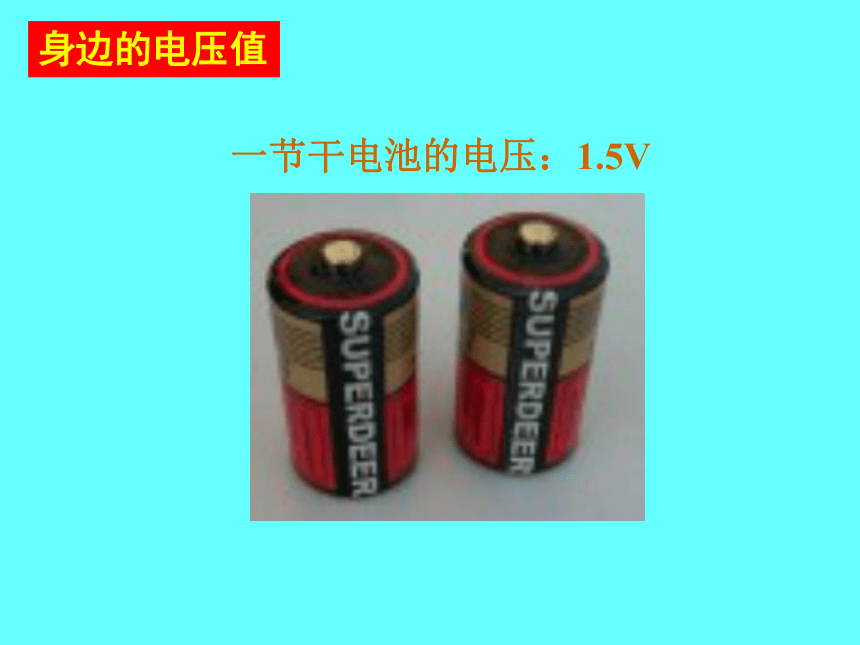

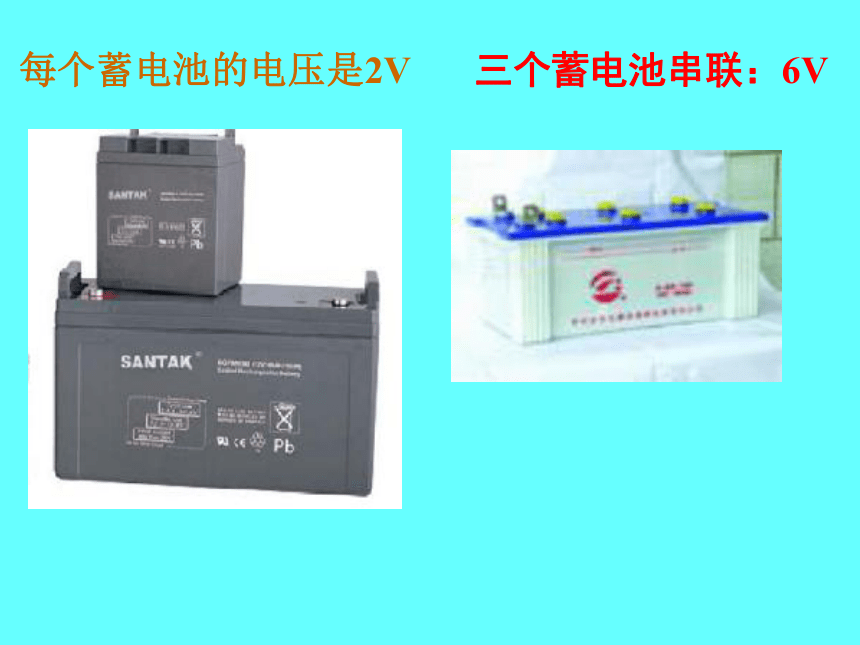

身边的电压值一节干电池的电压：1.5V 每个蓄电池的电压是2V 三个蓄电池串联：6V照明(家庭)电路：220V闪电的电压104-109V
大型发电机电压1.5 ×104V 几种常见的电压值：
一节干电池：1.5V
一个蓄电池：2V
家庭（照明）电路：220V
安全电压：不高于36V
动力电压：380V
身边的电压值观察电压表外观：
接线柱：
量程：
分度值：观察电压表的量程与分度值量程0—15V0—3V分度值0.5V0.1V大量程小量程0.9伏电压表的读数4.5伏11.5伏 2.3伏2.3伏1.4伏 ?电压表的使用说明①使用前先调零②电压表的连接方式：并联在电路中③电压表“＋”、“－”接线柱的连接方法：让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表。④电压表量程的选择：待测电压值不能超过
电压表的量程
⑤电压表可以直接连接在电源两极上。仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱接法量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电压不能
超过表的
量程，先
要试触不能能0-
0.6A0.02A0-
3A0.1A0-
3V0.1V0-
15V0.5V先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？例题分析:1.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C2.关于电流表和电压表的使用，下列说法错误的是
( )
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出C3、如图所示，a、b是供测电流和电压的电表，指出它们分别是电流表还是电压表，并指出其“＋”、“－”接线柱。 4.图13中电表的示数分别为：
甲图___________，乙图___________。0.7A12.5V5、电路中形成持续电流的条件是：
1、 ____________________
2、 ____________________有电源电路是闭合的6.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.电源是提供电流的装置
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C7、如图５所示的电路图中，能用电压表正确测出灯L2两端电压的是（　　）D8.家庭电路的电压是_________，
一节普通干电池的电压为___________220V1.5VB9、如图所示的电路中，合上开关，电压表测量的是
（ ）
L1两端的电压
L2两端的电压为
电源电压
D．L1和电源之和的电压
要测量L2两端的电压，应该怎样连接？10、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2?
