电压和电压表的使用

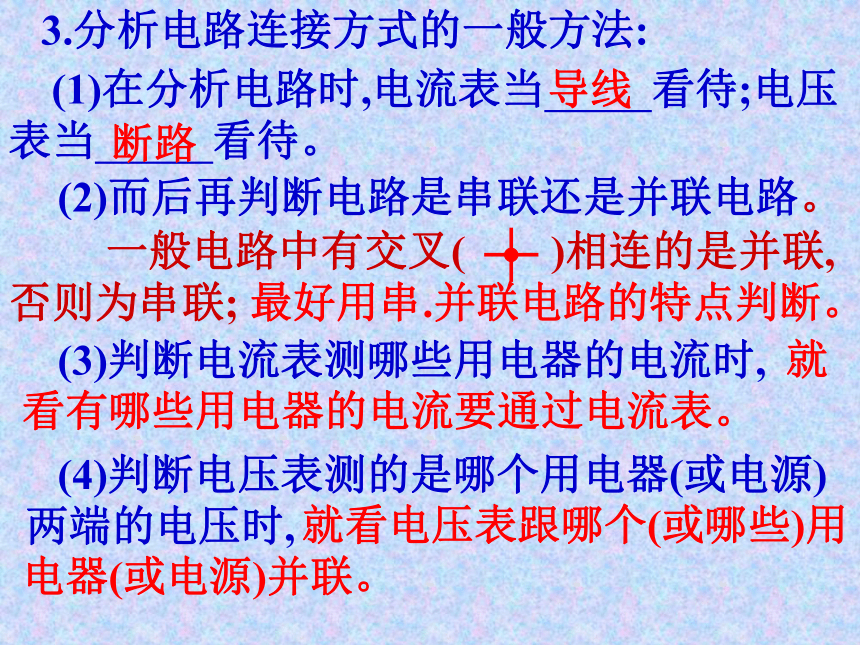

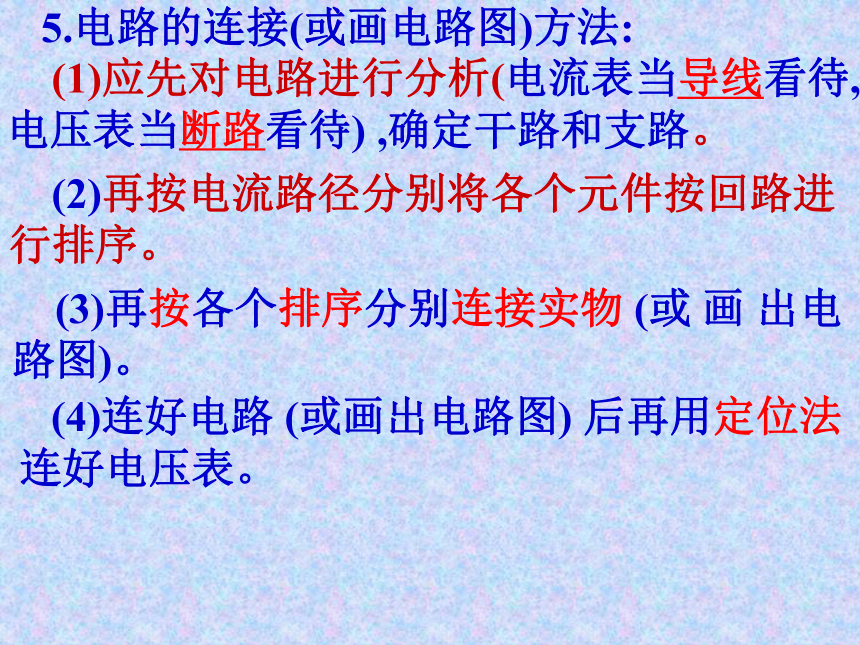

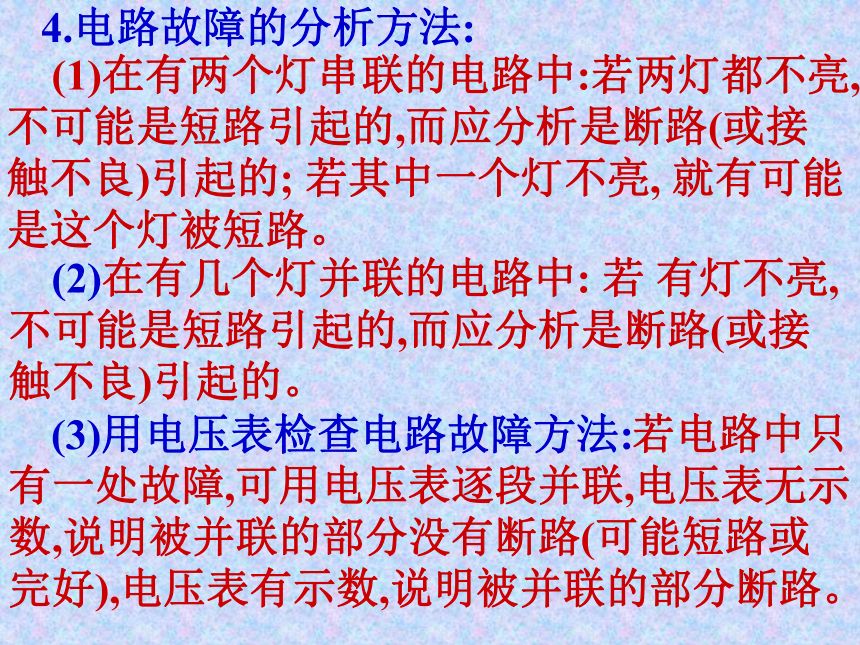

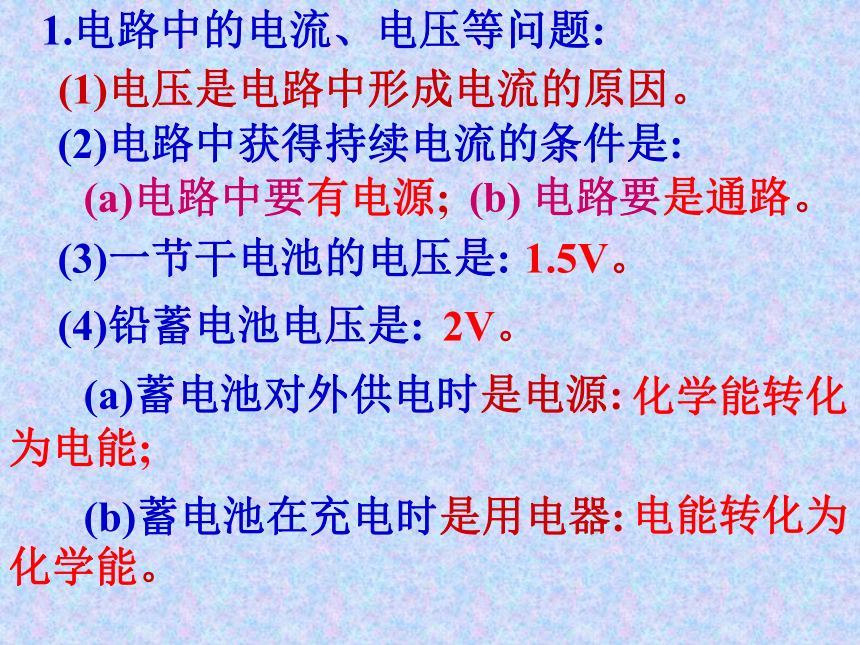

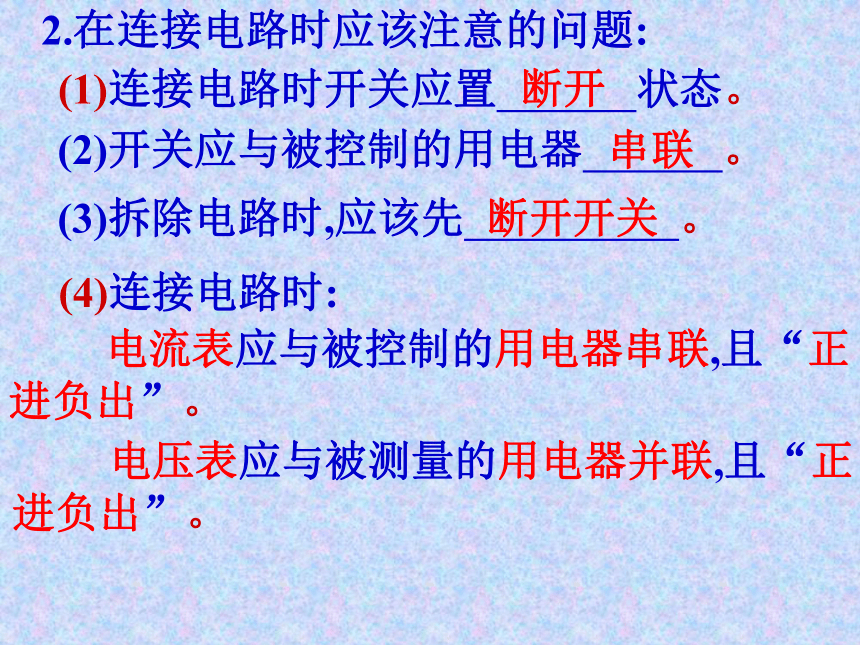

课件13张PPT。执教人：周同仕§13电路初探※电路问题小结及习题选讲 1.电路中的电流、电压等问题: (1)电压是电路中形成电流的原因。 (2)电路中获得持续电流的条件是: (a)电路中要有电源;(b) 电路要是通路。 (4)铅蓄电池电压是: (a)蓄电池对外供电时是电源: 化学能转化为电能; (b)蓄电池在充电时是用电器: 电能转化为化学能。 (3)一节干电池的电压是: 1.5V。 2V。 电流表应与被控制的用电器串联,且“正进负出”。 2.在连接电路时应该注意的问题: (1)连接电路时开关应置 状态。 (2)开关应与被控制的用电器 。串联 (3)拆除电路时,应该先 。断开开关断开 (4)连接电路时: 电压表应与被测量的用电器并联,且“正进负出”。 就看有哪些用电器的电流要通过电流表。 就看电压表跟哪个(或哪些)用电器(或电源)并联。 3.分析电路连接方式的一般方法: (1)在分析电路时,电流表当 看待;电压表当 看待。 (2)而后再判断电路是串联还是并联电路。 (3)判断电流表测哪些用电器的电流时,导线 断路 (4)判断电压表测的是哪个用电器(或电源)两端的电压时, 4.电路故障的分析方法: (1)在有两个灯串联的电路中:若两灯都不亮,不可能是短路引起的,而应分析是断路(或接触不良)引起的; 若其中一个灯不亮, 就有可能是这个灯被短路。 (2)在有几个灯并联的电路中: 若 有灯不亮,不可能是短路引起的,而应分析是断路(或接触不良)引起的。 若电路中只有一处故障,可用电压表逐段并联,电压表无示数,说明被并联的部分没有断路(可能短路或完好),电压表有示数,说明被并联的部分断路。 (3)用电压表检查电路故障方法: 5.电路的连接(或画电路图)方法: (1)应先对电路进行分析(电流表当导线看待,电压表当断路看待) ,确定干路和支路。 (2)再按电流路径分别将各个元件按回路进行排序。 (3)再按各个排序分别连接实物 (或 画 出电路图)。 (4)连好电路 (或画出电路图) 后再用定位法连好电压表。答案: (2) A1.A2 示数变小、A3.A4.V示数不变; 例1. 如图所示, 当开关S 闭合后, 各电流表A1、 A2、A3 、A4的示数分别为I1、I2、I3 、I4。 (1)写出通过各灯电流的大小关系式;(2)此时,若灯L2被烧坏,试判断各电表示数将怎样变化?(3)若电表A2被烧坏,各电表示数又将怎样变化?L1SL2L3A4V(1) I1/ = I1- I2,I2/ = I2- I3,I3/ = I3=I4; (3) A1示数变小、A3.A4.V示数变为0。 例2. 在如图(甲)所示电路中, 当闭合开关后, 两个电压表指针偏转均如图(乙)所示, 则电灯L1和L2两端的电压分别为
A. 4.00V和1.20V B. 1.20V和6.00V
C. 4.80V和1.20V D. 6.00V和1.20VC. 4.80V和1.20V 例3.如图所示，请在“O”内填上合适的电表符号，并标出各电表的正负接线柱。 例4.若上题图中的电源是由4节干电池串联而成的电池组，灯L1两端的电压为2.4V，则各电压表的示数分别为多大？(答案:V1示数为3.6V,V4示数为2.4V,V3示数为6V。)D.L1熄灭,L2L3仍发光答案:(1)两灯并联; (2)若此时电压表的示数是6V,则加在各灯两端的电压多大? (2)加在各灯两端的电压都是6V; (3)当两个开关都断开时, 将会发生什么现象? 为什么? (3)电压表的指针反向偏转, 因为此时电流从电压表的“负进正出”了。 例7.根据已知电路实物连接情况, 画出电路图。 例8.如图所示,根据已知电路图连接实物。S
