第十三章 电路初探复习

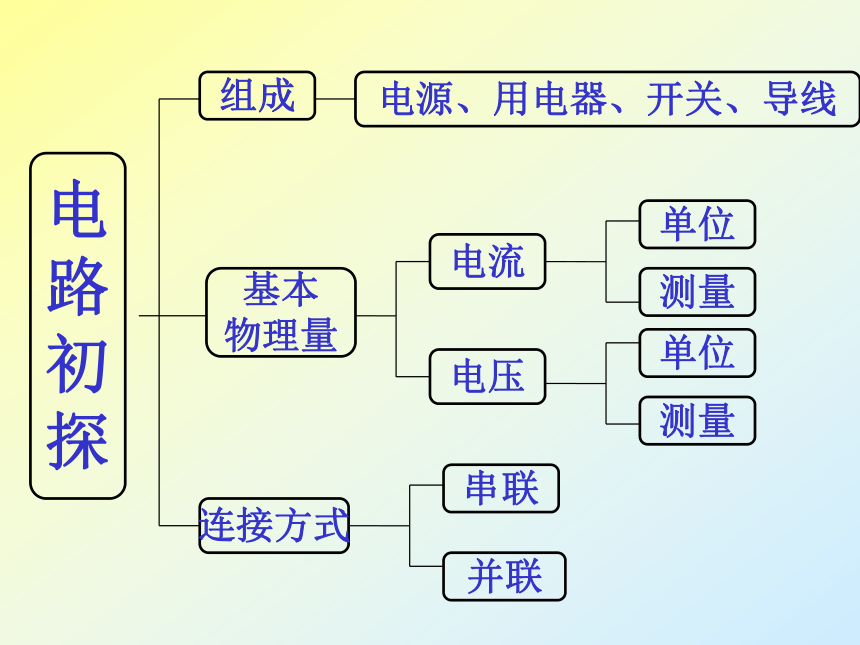

课件34张PPT。第十三章电路初探组成电源、用电器、开关、导线电流电压连接方式基本
物理量电
路
初
探单位测量单位测量1、电源是________________的装置。从能量转化的观点来看，电源是把____________转化为电能的装置。
常见的电源有_________和__________。当直流电源对用电器供电时，电流由电源的___极通过用电器流向___极。

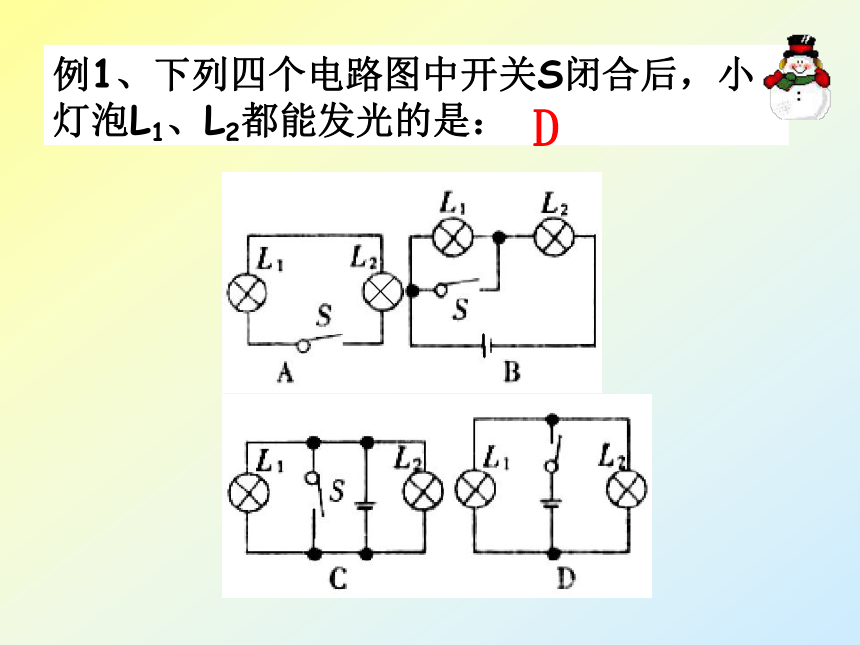

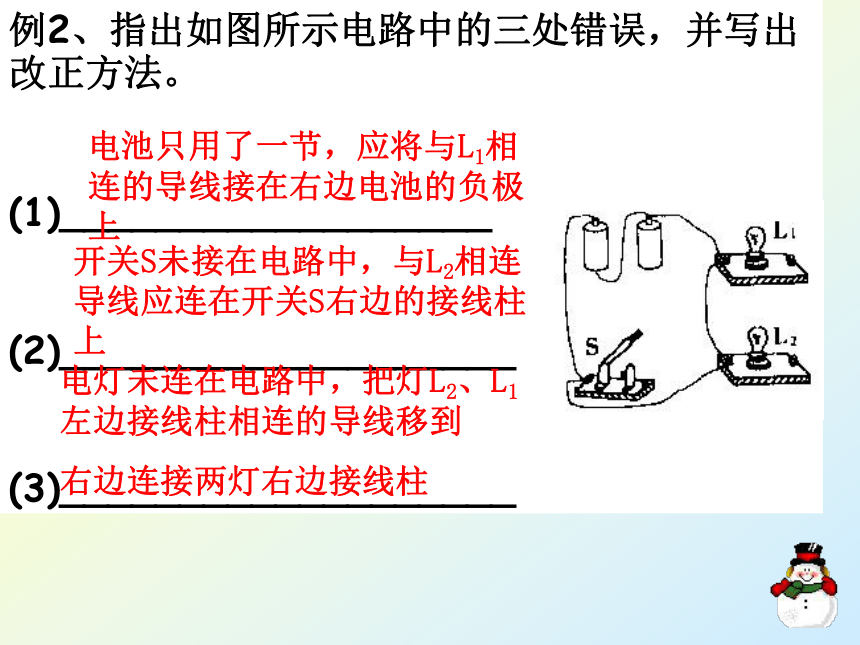

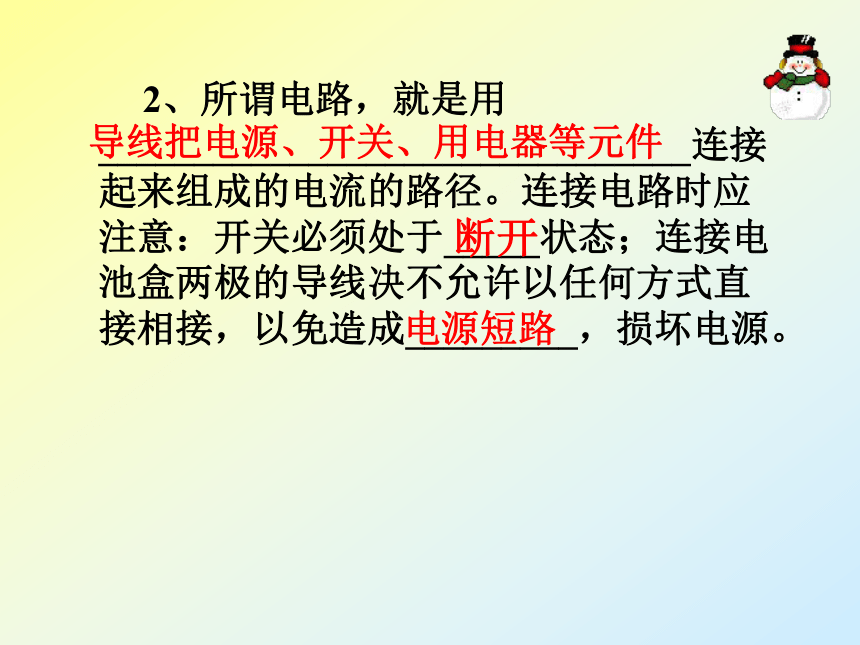

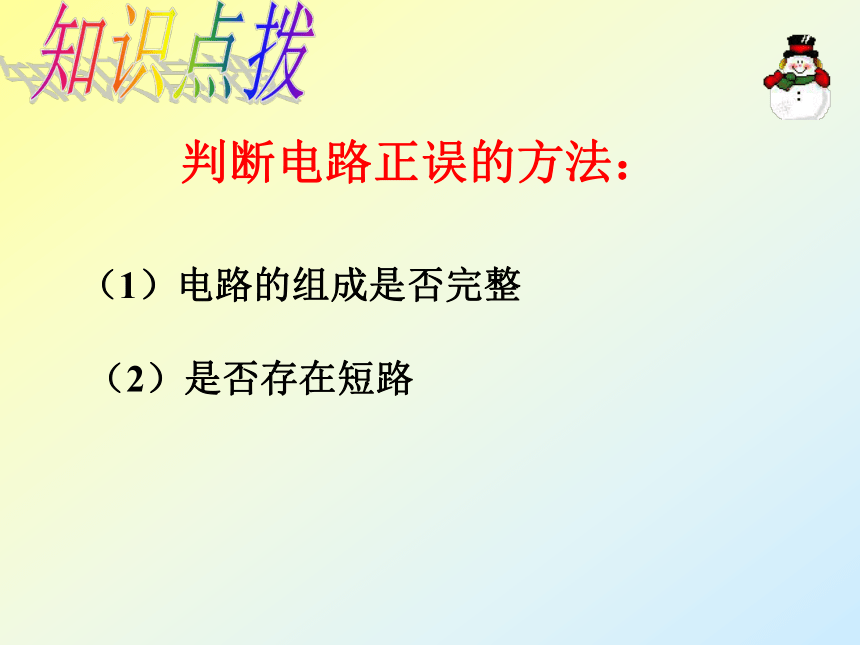

用电器与电源连接后，可以将___能转化为_____________能。能持续供电其他形式的能直流电源交流电源正负电其它形式的 2、所谓电路，就是用_______________________________连接起来组成的电流的路径。连接电路时应注意：开关必须处于_____状态；连接电池盒两极的导线决不允许以任何方式直接相接，以免造成_________，损坏电源。断开电源短路导线把电源、开关、用电器等元件（1）电路的组成是否完整判断电路正误的方法：知识点拨（2）是否存在短路例1、下列四个电路图中开关S闭合后，小灯泡L1、L2都能发光的是：D例2、指出如图所示电路中的三处错误，并写出改正方法。
(1)__________________
(2)___________________
(3)___________________电池只用了一节，应将与L1相连的导线接在右边电池的负极上开关S未接在电路中，与L2相连导线应连在开关S右边的接线柱上电灯未连在电路中，把灯L2、L1左边接线柱相连的导线移到

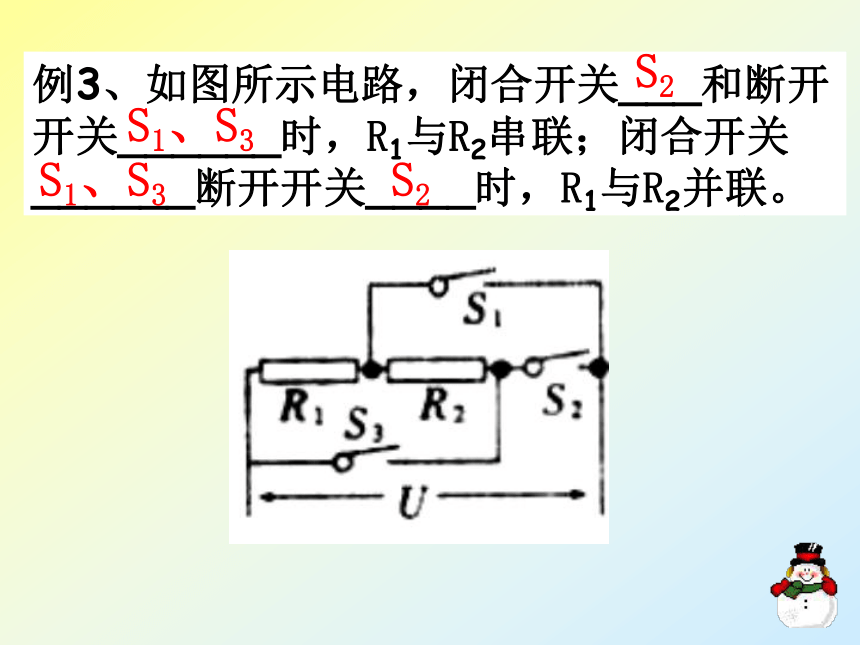

右边连接两灯右边接线柱例3、如图所示电路，闭合开关___和断开开关______时，R1与R2串联；闭合开关______断开开关____时，R1与R2并联。S2S1、S3S1、S3S2例4、有一个电源（电压足够大且可调）、一个电铃、一只灯泡、两个开关和若干导线组成电路。只闭合一个开关，灯亮铃不响；只闭合另一个开关时，铃响灯不亮；当开关都断开时，可能出现的情况是( )
（1）铃响，灯也亮；（2）铃响，灯不亮；
（3）铃不响，灯亮； （4）铃不响，灯也不亮；
A、（1） B、（4）

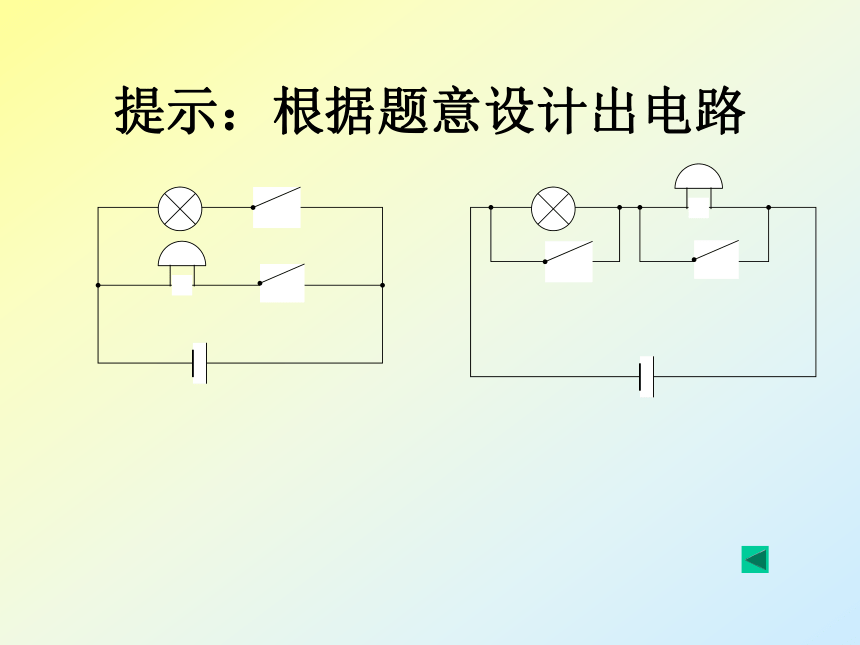

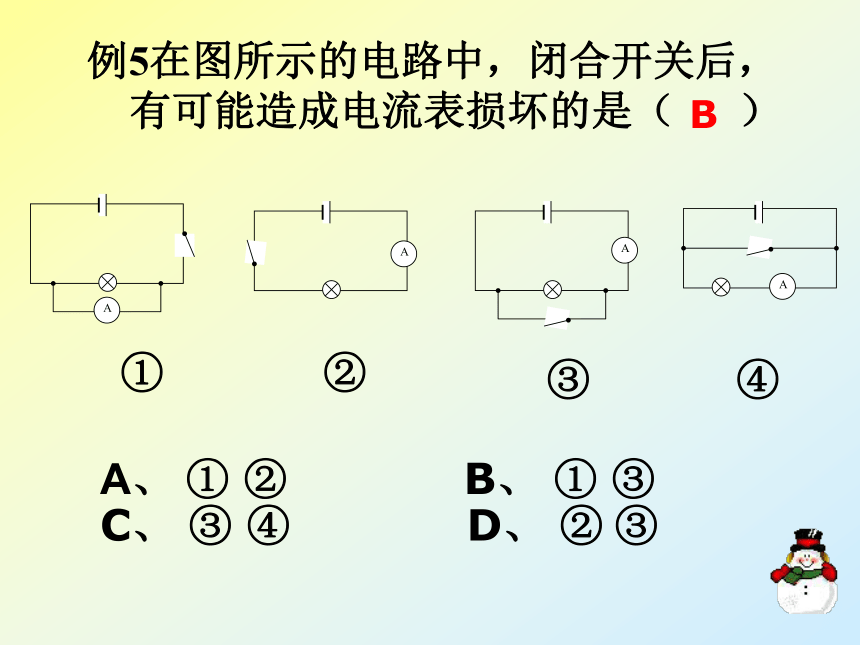

C、（2）（3） D、（1）（4）D提示提示：根据题意设计出电路例5在图所示的电路中，闭合开关后，有可能造成电流表损坏的是（ ）①④A、 ① ② B、 ① ③

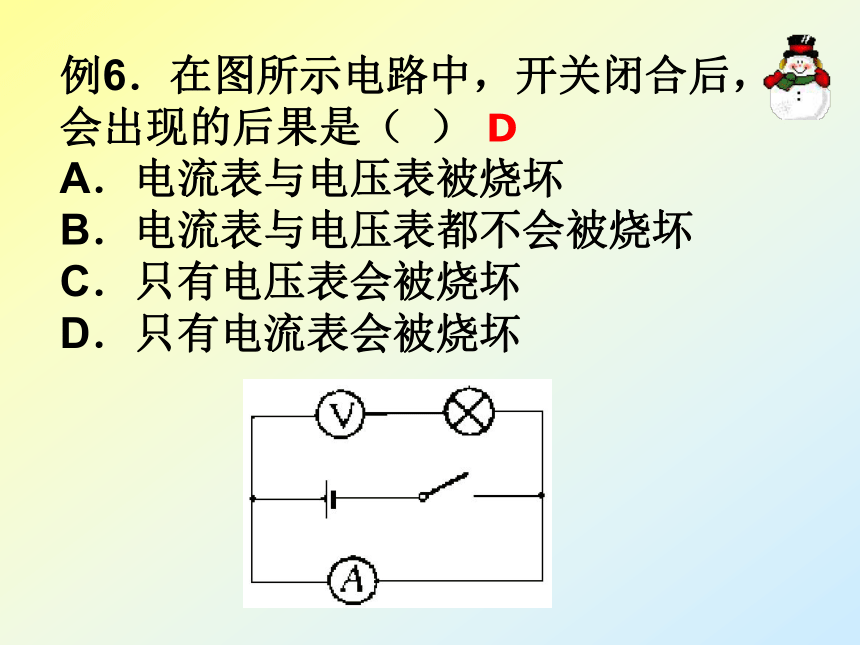

C、 ③ ④ D、 ② ③②③B例6．在图所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表与电压表被烧坏
B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏
D．只有电流表会被烧坏D例7．如图所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b
C．c D．dA例8某同学用两个量程的电压表（0-3V和0-15V）测两节干电池串联组成的电池组的电压时，记录的数据是10V。他出现错误的原因是 _________________________________正确的数据应该是 ______.使用0-3V量程却按0-15V的量程读数2V电路中有电流表、电压表时如何识别电路电流表内阻很小，等效为一根导线
电压表内阻很大，等效为断路知识点拨例9、如图所示的电路中，a、b是两只电表，则（ ）A、a是电流表，b是电压表； B、a是电压表，b是电流表； C、a、b都是电流表； D、a、b都是电压表。A例10、现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？如图示。AVVVAA例11、在如图所示的电路中，把圆圈所代表的电表填表入，并说明每一个电表在电路中所起的作用。VA1A2A3例12、在如图所示的电路中，说明电路的连接情况及每一个电表在电路中所起的作用。知识点拨实验电路障碍的判断电流表
（串联）有示数故障是短路无示数故障是开路电压表
（并联）有示数与之并联部分是开路（接点内）或两接点外某电器短路无示数与之并联部分是短路（接点内）或两接点外有开路例13．如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。L1开路L2短路例14．如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了确 C．L1的接线短路 D．L2的接线短路 C例15．某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（ ）
　　A．电流表已被烧坏，致使电路不通　　B．电流表完好，但未与导线接牢　　C．灯L的灯座接线处短路　　D．电流表接线处碰线（电流表被短路） D例16．有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220V的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断，现在给你一只电压表(量程可超过15V)，你如何查找故障所在？例17如图所示的电路中，已知电池组有3节铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V .62例18将两只不同的灯泡连接起来，接在某电路的两端，灯L1较暗，通过的电流是0.2A；灯L2较亮，通过的电流是0.6A，则灯L1与L2两端电压之比是_______。1:1简单电路的设计1.仔细审题,分析需要哪些电路元件;
2.根据题意,弄清用电器之间如何连接;
3.找准开关和用电器之间的连接方式;
4.综合以上分析,画出草图;
5.对照题目要求,检查电路连接是否正确.简单电路设计的步骤：例19.甲、乙两个房间相距较远，试在图1中连接电路，要求两房间任何一方的工作
人员闭合开关，都能使对方的电铃发声。S1D1S2D2　　学校有前后两个门，现有红绿灯及电铃各
一个，另有电池组、开关、导线，请您利用
这些器材，为学校设计一个电路，使在值班
室的人能辨别是在前门还是在后门按动了开关
等候开门，并用铅笔当导线，将图2所示元件
连成您所设计的电路图，并做必要的说明。后门灯前门灯 例２０.电吹风有冷、热两个挡，请连接
下面的电路。要求：只闭合S1时吹冷风；
只闭合S2时既无风又不发热，同时闭合
S1、S2时吹热风。S2S1插头
