14.3 欧姆定律

(共26张PPT)
热忱欢迎各位领导
同仁莅临指导！
淮安市楚州四中
*

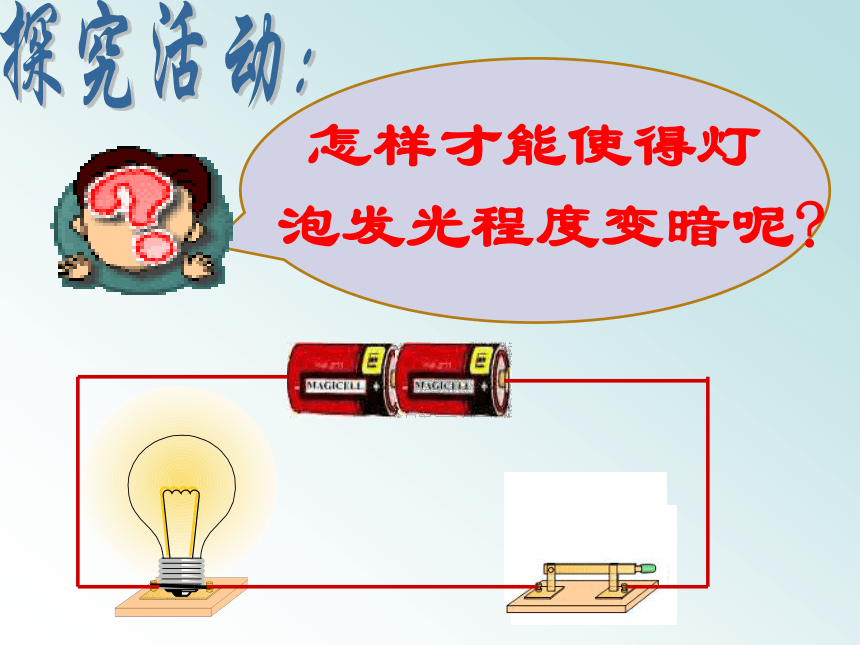

怎样才能使得灯泡发光程度变暗呢
相同的灯泡发光为什么亮暗程度不同？
你认为通过导体的电流与什么有关？
如何探究电压、电阻变化对电流的影响？
Ｕ
Ｒ
V
A
Ｉ
o
.
.
+
-
Ｒ′
Ｕ′
Ｕ
Ｒ
A
Ｉ
Ｒ′
Ｕ
Ｕ
Ｒ
A
Ｉ
Ｒ′
Ｕ
+
-
实验活动一:
保持电阻不变，研究电流跟电压的关系！
Ｒ
A
Ｉ
V
+
-
.
.
次序 电阻= 欧
电压U（伏） 电流I（安）
1 1
2 2
3 3
结论：当电阻不变时，电流跟电压成正比关系
现象：电压增大，电流也增大；
实验活动二:
保持电压不变，研究电流跟电阻的关系
Ｒ
A
Ｉ
V
+
-
.
.
次序 电压= 2 伏
电阻R（欧） 电流I（安）
1
2
3
现象：电阻增大，电流减小
结论：当电压不变时，电流跟电阻成反比关系。
I/A
0
U/v
1
2
3
4
U-I曲线
0.2
0.4
0.6
0.8
导体中的电流，
公式：
U
三个物理量单位之间的关系：
I=
R
跟导体两端的电压成正比
跟导体的电阻成反比。
1V
1A=
1
I=U/R
R = U / I跟I = U / R相似，那能否认为电阻跟电压成正比，跟电流成反比？这就是电阻的定义式吗？
U=IR
R=U/I
导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。
从物理走进生活:
家庭中通常使用的是交流电，当通过交流电的电流达到50毫安时，就会导致人体呼吸麻痹、心室颤动。假定某人身体的电阻为２千欧，算一算，通过50毫安电流时电压是多大？
从物理走进生活:
由I=U/R得：
U=IR=0.05A×2000 =100V
答：略
解：已知：R=2000 I=0.05A
　　求：U=？　
今天你学到了什么
谢 谢 大 家

欧姆 (1789-1854)
乔治·西蒙·欧姆生于德国埃尔兰根城，父亲是锁匠。父亲自学了数学和物理方面的知识，并教给少年时期的欧姆，唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学，由于经济困难，中途缀学，到1813年才完成博士学业。
科学家简介
