15.1 电能表和电功

课件24张PPT。九年级物理组第十五章电功和电热 空调、电视机、计算机、电冰箱、电热水器······各种各样的家用电器正成为人们不可缺少的生活伴侣。
它们的结构、功能尽管有极大的差异，但都得消耗电能。15.1 电能表与电功你家一个月要交多少电费?夏天多还是冬天多?说明了什么?

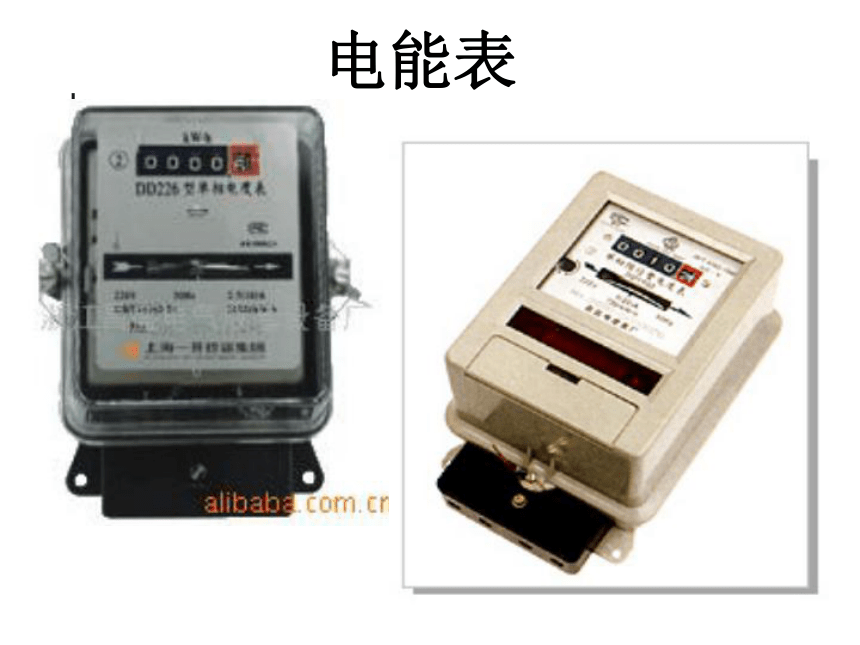

供电部门是根据什么来收缴电费的?你知道吗?电能表 单相电能表技术参数
电压:220V
电流规格:10(40)A
频率:50HZ
每千瓦时转数:300r/(KW·H)
工作环境温度范围：
-10 ℃ ~+50℃

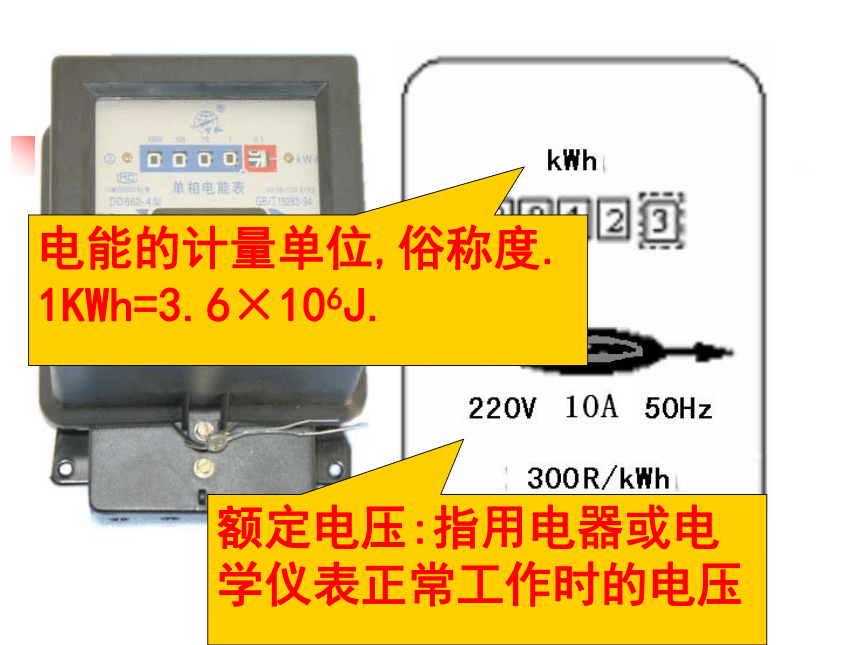

相对湿度：不超过85％电能的计量单位,俗称度.

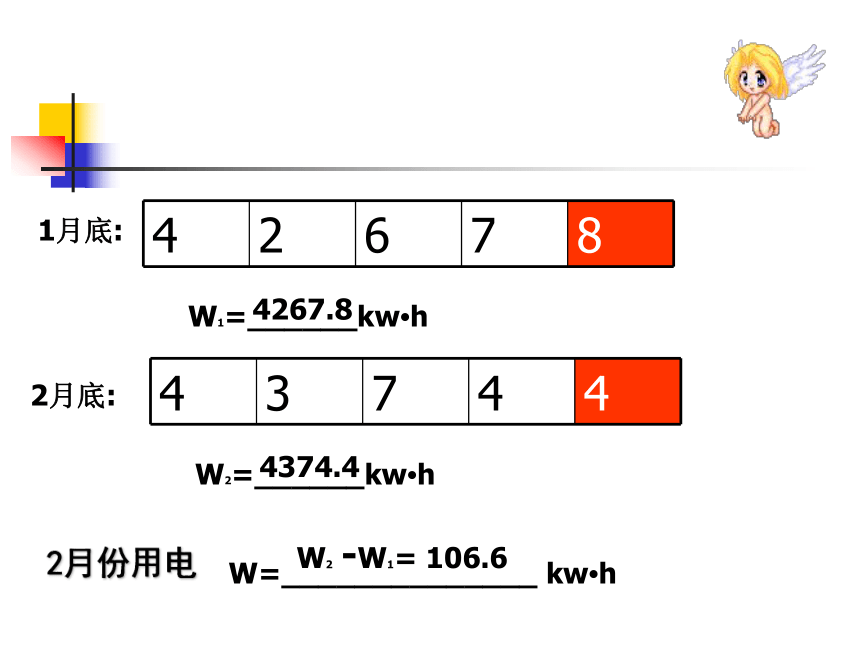

1KWh=3.6×106J.额定电压:指用电器或电学仪表正常工作时的电压土土家庭电路中,电能表的作用是什么?测量电路消耗电能的仪表W1=______kw?hW2=______kw?h1月底:2月底:W=______________ kw?h
4267.84374.4W2 -W1= 106.62月份用电电热水壶灯火阑珊电动机给电池充电家庭中，哪些器件需要用电？它们消耗的电能到哪儿去了？
说出能量的转化过程。电能的转化过程就是____做功的过程电流 电流所做的功叫做____。其他形式电功由此得出电流做功的实质是：“电能转化为_____ 能的过程。”怎么比较电功的大小？电功与哪些因素有关呢?你需要哪些器材?猜想我能行实验(1):
研究电功与电压的关系实验(2):
研究电功与电流的关系由此可得：“通过用电器的电流和通电时间相同时，用电器上的电压越___，电功就越___。”大多结论 1:结论 2:由此可得：“用电器上的电压和通电时间相同时，通过用电器的电流越___，电功就越___。”大多结论
①两端的电压
②电路中的电流
成正比。③通电时间某段电路上的电功跟这段电路 :公式:W=UIt单位:1J=1V ·A ·s普通手电筒的小灯泡每秒消耗的电能约1J；
1只40W的白织灯，每秒消耗的电能约40J；
电力机车行驶1min，消耗的电能约为3亿J电功的单位:J——信息快递分析：只需求出在1h内的电功，就可以知道所消耗的电能.
已知：U=220V, I=350mA=0.35A, t=3600s.
求：W=？
解：由电功的公式得
W=UIt
=220V× 0.35A× 3600s
=2.772×105J.
答：通电1h，电炉铁消耗了2.772×105J.的电能。[例题选讲1]
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电1h消耗了多少电能？[例题选讲2] 一电能表表盘上标明“1200r/(KW.h)”,将某用电器单独接在该表上.当用电器工作4min后,电能表转盘转过55r.若用电器额定电压为220V,求通过该用电器的电流?55r, 说明该用电器消耗的电能为多少? 以知条件哪些:
能否求出I?W,U,tI=W/Ut 有两个电阻R1＜R2，采用下列几种方式分别接到电压为U的电源上，接通电源后在相同时间内电流做功最少的连接方式是（ ）
A、R1与R2并联 B、R1与R2串联
C、只接入R1 D、只接入R2
能力升华B电能表是测量电功的仪表
电功的概念及其单位
电功的公式
简单的电功计算今天你学到了什么?Thank you very much !
1.P6的1、2当堂完成
2.预习 15.2 电功率
什么叫电功率？表示什么的物理量？
什么叫额定电压、额定功率？什么叫实际电压、 实际功率？
如何正确的测定小灯泡的功率？原理、电路图、器材及步骤？
会简单的进行电功率的计算。作业学习要求1.知道电能表是测量电功的仪表
2.知道电功的概念及其单位；
2.理解电功的公式；
3.会进行简单的电功计算。科学探究的一般过程
