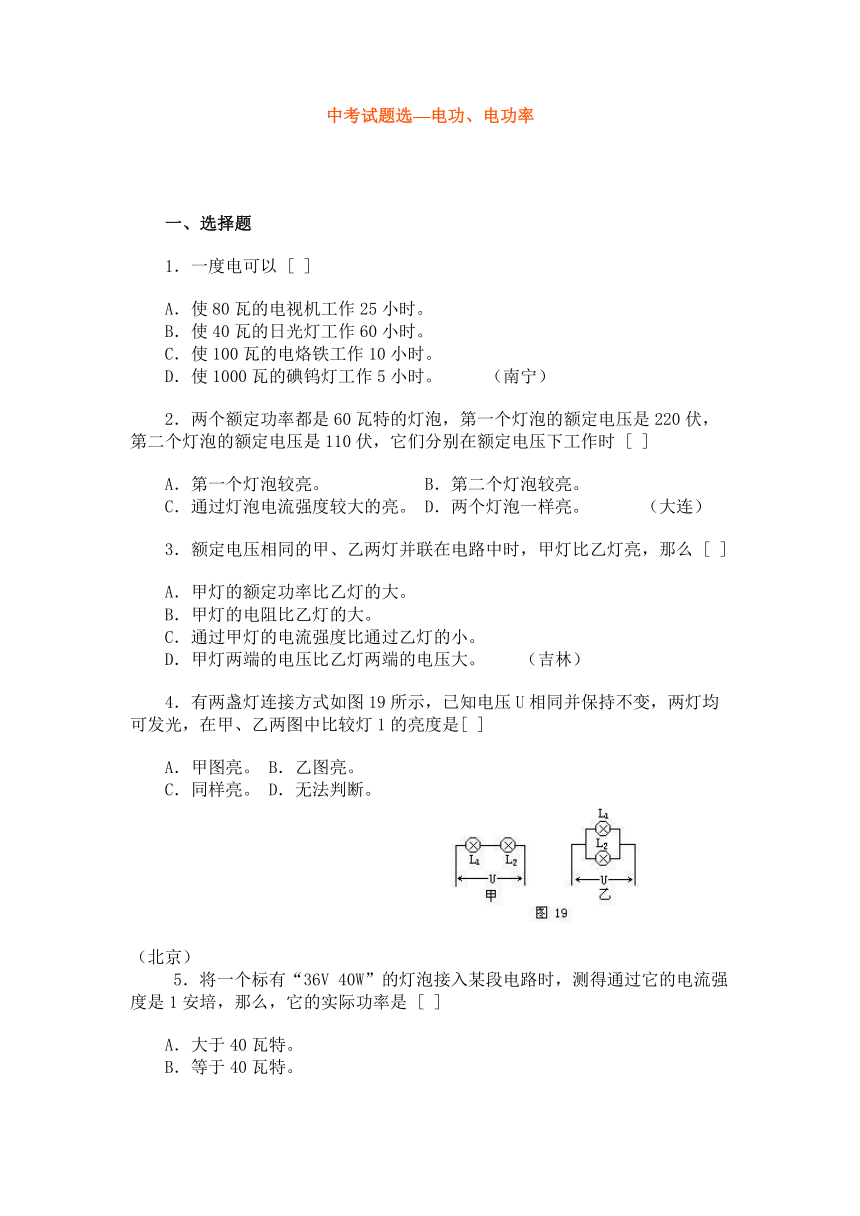

中考试题选—电功、电功率
　　
　　一、选择题
　　1．一度电可以 [ ]
　　A．使80瓦的电视机工作25小时。
　　B．使40瓦的日光灯工作60小时。
　　C．使100瓦的电烙铁工作10小时。
　　D．使1000瓦的碘钨灯工作5小时。 　　（南宁）
　　2．两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时 [ ]
　　A．第一个灯泡较亮。 　　　　　B．第二个灯泡较亮。
　　C．通过灯泡电流强度较大的亮。 D．两个灯泡一样亮。　　　（大连）
　　3．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么 [ ]
　　A．甲灯的额定功率比乙灯的大。
　　B．甲灯的电阻比乙灯的大。
　　C．通过甲灯的电流强度比通过乙灯的小。
　　D．甲灯两端的电压比乙灯两端的电压大。　　（吉林）
　　4．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯1的亮度是[ ]
　　A．甲图亮。 B．乙图亮。
　　C．同样亮。 D．无法判断。　　　　　
　　　　　　　　　　　　　　　　　　 　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（北京）
　 　5．将一个标有“36V 40W”的灯泡接入某段电路时，测得通过它的电流强度是1安培，那么，它的实际功率是 [ ]
　　A．大于40瓦特。
　　B．等于40瓦特。

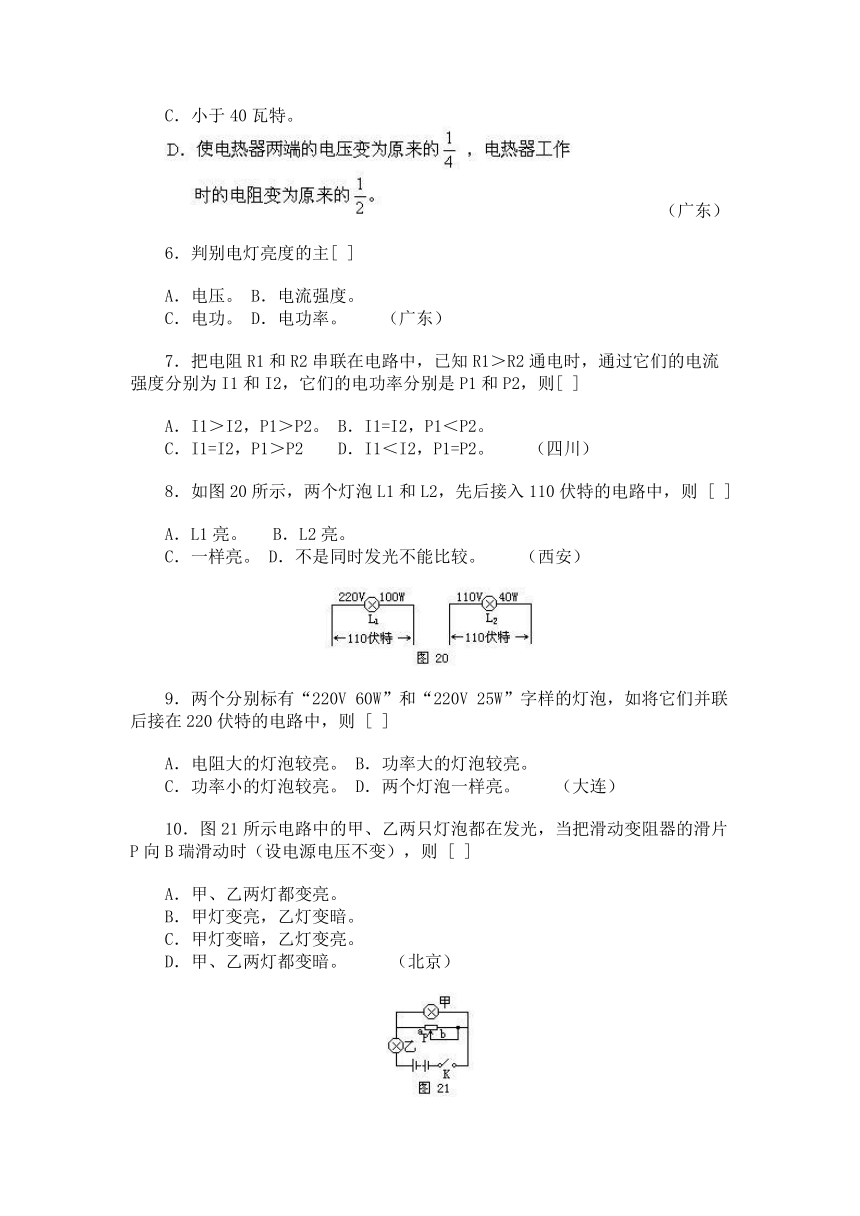

　　C．小于40瓦特。
　　　　　　　（广东）
　　6．判别电灯亮度的主[ ]
　　A．电压。 B．电流强度。
　　C．电功。 D．电功率。　　（广东）
　　7．把电阻R1和R2串联在电路中，已知R1＞R2通电时，通过它们的电流强度分别为I1和I2，它们的电功率分别是P1和P2，则[ ]
　　A．I1＞I2，P1＞P2。 B．I1=I2，P1＜P2。
　　C．I1=I2，P1＞P2 　 D．I1＜I2，P1=P2。　　（四川）
　　8．如图20所示，两个灯泡L1和L2，先后接入110伏特的电路中，则 [ ]
　　A．L1亮。 　B．L2亮。
　　C．一样亮。 D．不是同时发光不能比较。　　（西安）
　
　　9．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则 [ ]
　　A．电阻大的灯泡较亮。 B．功率大的灯泡较亮。
　　C．功率小的灯泡较亮。 D．两个灯泡一样亮。　　（大连）
　　10．图21所示电路中的甲、乙两只灯泡都在发光，当把滑动变阻器的滑片P向B瑞滑动时（设电源电压不变），则 [ ]
　　A．甲、乙两灯都变亮。
　　B．甲灯变亮，乙灯变暗。
　　C．甲灯变暗，乙灯变亮。
　　D．甲、乙两灯都变暗。 　　（北京）
　

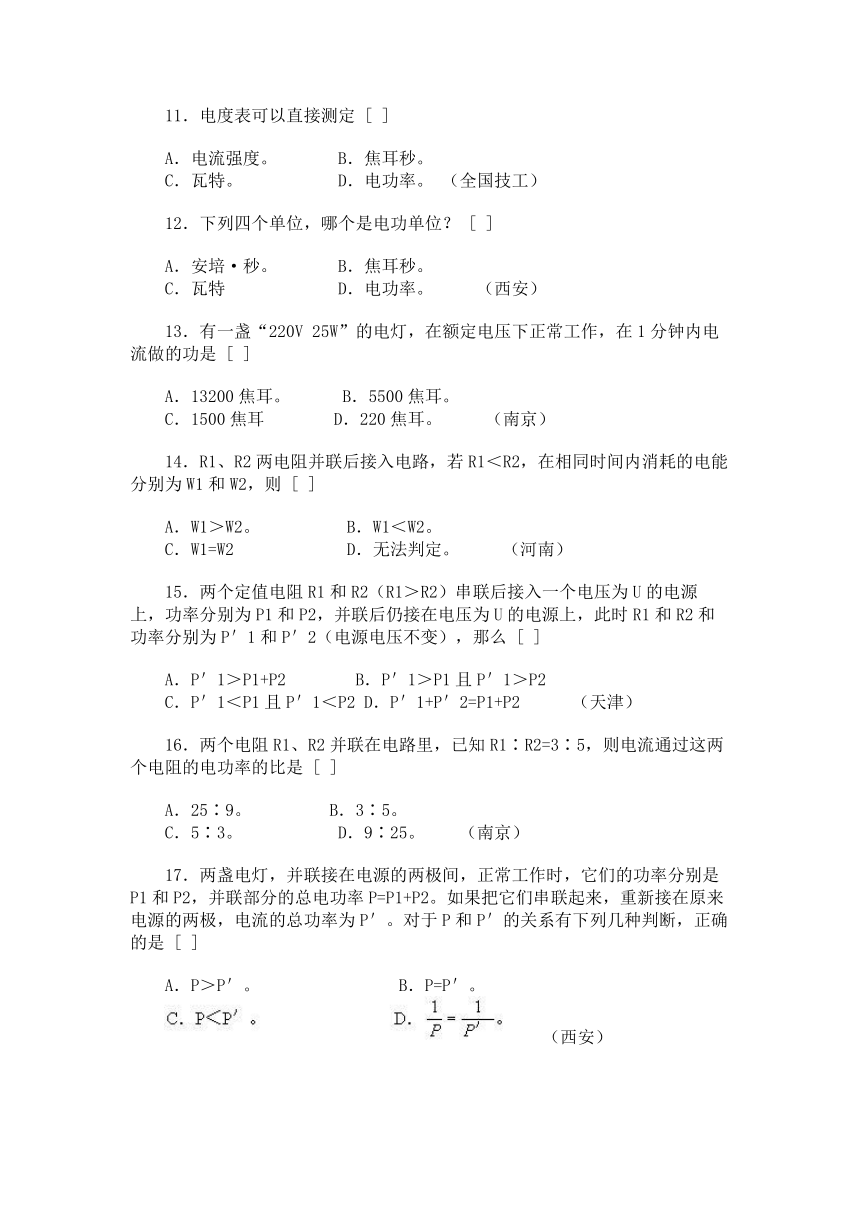

　　11．电度表可以直接测定 [ ]
　　A．电流强度。 　　　B．焦耳秒。
　　C．瓦特。 　　　　　D．电功率。 （全国技工）
　　12．下列四个单位，哪个是电功单位？ [ ]
　　A．安培·秒。 　　　B．焦耳秒。
　　C．瓦特 　　　　　　D．电功率。 　　（西安）
　　13．有一盏“220V 25W”的电灯，在额定电压下正常工作，在1分钟内电流做的功是 [ ]
　　A．13200焦耳。　 　 B．5500焦耳。
　　C．1500焦耳　　 　 D．220焦耳。 　　（南京）
　　14．R1、R2两电阻并联后接入电路，若R1＜R2，在相同时间内消耗的电能分别为W1和W2，则 [ ]
　　A．W1＞W2。 　　　　 B．W1＜W2。
　　C．W1=W2 　 　　　　 D．无法判定。 　　（河南）
　　15．两个定值电阻R1和R2（R1＞R2）串联后接入一个电压为U的电源上，功率分别为P1和P2，并联后仍接在电压为U的电源上，此时R1和R2和功率分别为P＇1和P＇2（电源电压不变），那么 [ ]
　　A．P＇1＞P1+P2　　 　 B．P＇1＞P1且P＇1＞P2
　　C．P＇1＜P1且P＇1＜P2 D．P＇1+P＇2=P1+P2　　　（天津）
　　16．两个电阻R1、R2并联在电路里，已知R1∶R2=3∶5，则电流通过这两个电阻的电功率的比是 [ ]
　　A．25∶9。　　　　 B．3∶5。
　　C．5∶3。 　　　　　D．9∶25。　　（南京）
　　17．两盏电灯，并联接在电源的两极间，正常工作时，它们的功率分别是P1和P2，并联部分的总电功率P=P1+P2。如果把它们串联起来，重新接在原来电源的两极，电流的总功率为P＇。对于P和P＇的关系有下列几种判断，正确的是 [ ]
　　A．P＞P＇。　　　　　　 　 B．P=P＇。
　　 　（西安）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

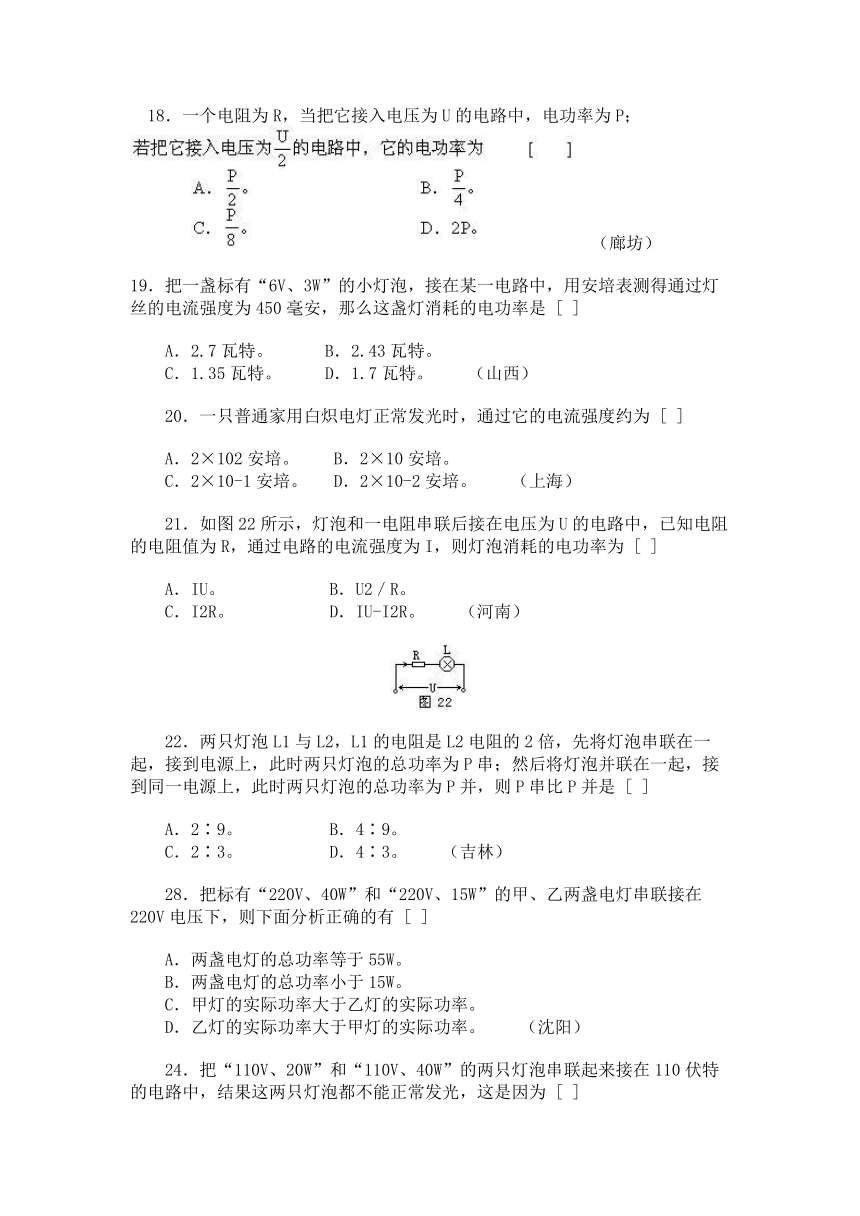

　18．一个电阻为R，当把它接入电压为U的电路中，电功率为P； 　　　　　　　　　　　　　　　　　　　（廊坊）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
19．把一盏标有“6V、3W”的小灯泡，接在某一电路中，用安培表测得通过灯丝的电流强度为450毫安，那么这盏灯消耗的电功率是 [ ]
　　A．2.7瓦特。 　 　B．2.43瓦特。
　　C．1.35瓦特。　　 D．1.7瓦特。　　（山西）
　　20．一只普通家用白炽电灯正常发光时，通过它的电流强度约为 [ ]
　　A．2×102安培。 　 B．2×10安培。
　　C．2×10-1安培。 　D．2×10-2安培。　　（上海）
　　21．如图22所示，灯泡和一电阻串联后接在电压为U的电路中，已知电阻的电阻值为R，通过电路的电流强度为I，则灯泡消耗的电功率为 [ ]
　　A．IU。　　　　 　 B．U2／R。
　　C．I2R。　　　　　 D．IU-I2R。　　（河南）
　
　　22．两只灯泡L1与L2，L1的电阻是L2电阻的2倍，先将灯泡串联在一起，接到电源上，此时两只灯泡的总功率为P串；然后将灯泡并联在一起，接到同一电源上，此时两只灯泡的总功率为P并，则P串比P并是 [ ]
　　A．2∶9。 　　　　 B．4∶9。
　　C．2∶3。　　　 　 D．4∶3。　　（吉林）
　　28．把标有“220V、40W”和“220V、15W”的甲、乙两盏电灯串联接在220V电压下，则下面分析正确的有 [ ]
　　A．两盏电灯的总功率等于55W。
　　B．两盏电灯的总功率小于15W。
　　C．甲灯的实际功率大于乙灯的实际功率。
　　D．乙灯的实际功率大于甲灯的实际功率。　　（沈阳）
　　24．把“110V、20W”和“110V、40W”的两只灯泡串联起来接在110伏特的电路中，结果这两只灯泡都不能正常发光，这是因为 [ ]

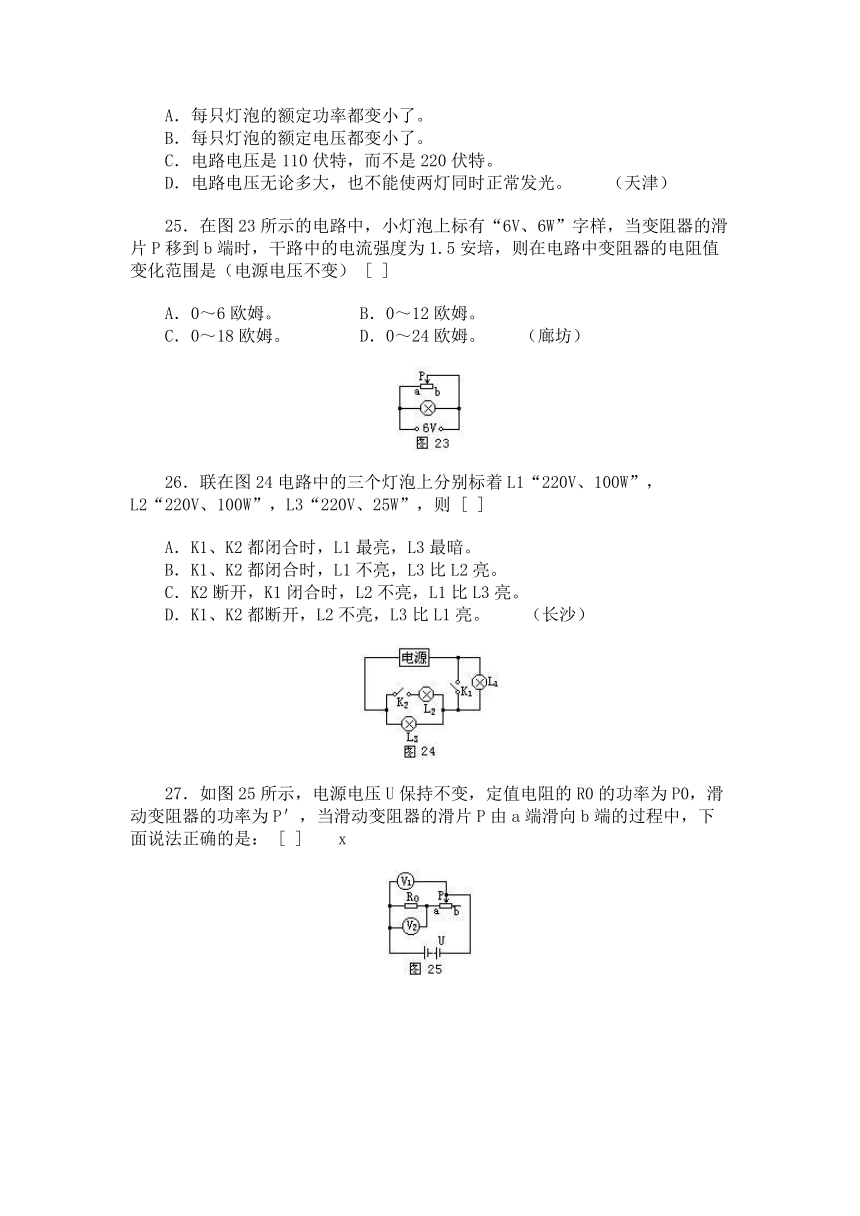

　　A．每只灯泡的额定功率都变小了。
　　B．每只灯泡的额定电压都变小了。
　　C．电路电压是110伏特，而不是220伏特。
　　D．电路电压无论多大，也不能使两灯同时正常发光。　　（天津）
　　25．在图23所示的电路中，小灯泡上标有“6V、6W”字样，当变阻器的滑片P移到b端时，干路中的电流强度为1.5安培，则在电路中变阻器的电阻值变化范围是（电源电压不变） [ ]
　　A．0～6欧姆。　　　　 B．0～12欧姆。
　　C．0～18欧姆。 　　　 D．0～24欧姆。　　（廊坊）
　
　　26．联在图24电路中的三个灯泡上分别标着L1“220V、100W”，L2“220V、100W”，L3“220V、25W”，则 [ ]
　　A．K1、K2都闭合时，L1最亮，L3最暗。
　　B．K1、K2都闭合时，L1不亮，L3比L2亮。
　　C．K2断开，K1闭合时，L2不亮，L1比L3亮。
　　D．K1、K2都断开，L2不亮，L3比L1亮。　　（长沙）
　
　　27．如图25所示，电源电压U保持不变，定值电阻的R0的功率为P0，滑动变阻器的功率为P＇，当滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的是： [ ]　　x
　
　　 （天津）
　　28．在课本上测定小灯泡电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联后接在电压是5伏特的电源上，调节滑动变阻器，使灯泡正常发光，测得功率为0.5W。以下说法正确的是 [ ]
　　A．安培表读数为0.2安培，变阻器两端电压为5伏特。
　　B．滑动变阻器连入电路的电阻R=12.5欧姆。
　　C．相等时间内，电流对L和R所做的电功相等。
　　D．灯泡L和滑动变阻器R的总功率P总=1瓦特。　　（武汉）
　　29．如图26所示，灯泡和一电阻串联后接在电压为U的电路中，已知电阻的电阻值为R1，灯泡的电阻值为R2，通过电路的电流为I，则灯泡消耗的电功率为： [ ]
　　A．IU。　　　　B．U2／R2。
　　C．I2R2。 　　　D．U2／R1。　　（成都）
　
　　30．在图27中，电源电压保持不变。变阻器的电阻R＞8R0。闭合电键K后，电流通过定值电阻R0做功的功率是P0。若要让定值电阻R0的电功率变为4P0，则必须： [ ]
　　A．将滑片P向右滑动，使电路的总电阻变为原来的2倍。
　　B．将滑片P向右滑动，使电路的总电阻变为原来的4倍。
　　 （重庆）
　
　　31．把标有“220V、40W”的灯泡接在电压为110伏特的电源上，它的实际功率应为 [ ]
　　A．8瓦 　　　 B．10瓦。
　　C．20瓦。　　 D．30瓦。　　（西宁）
　　32．下面图28的四个电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且伏特表读数从小变大的是： [ ]
　　A．图甲。　　 B．图乙。
　　C．图丙。 　　D．图丁。　　（扬州）
　
　　33．现有两个小灯泡，上面分别标有“6V、1.2W”和“12V、6W”的字样。如果把这两个灯泡串联起来，为了使其中的一个灯泡持续正常发光，那么加在串联电路两端的电压应该是 [ ]
　　A．9.4伏特。　　 B．10.8伏特。
　　C．18伏特。 　　 D．27伏特。（武汉）
　　34．额定电压相同的甲、乙两盏电灯，其额定功率的比是3∶2，如果将它们并联接入实际电压为额定电压一半的电路中，实际消耗的电功率之比是 [ ]
　　A．2∶3。　　　 B．3∶2。
　　C．9∶4。 　　　D．4∶9。　　（湖南）
　　35．一个4欧姆的电阻，与一个用电器串联在6伏特电源的两端，现只知道用电器的实际功率为2瓦特，则通过用电器的电流强度可能是 [ ]
　　A．2安培。 　 　B．1安培。
　　C．0.5安培。 　 D．0.25安培。　　（山西）
　　36．有两只电阻R1与R2，已知R1=2R2第一次把它们串联在6伏特的电路中，第二次把它们并联在6伏特的电路上，两次连接中，电阻消耗的总功率之比P串∶P并是 [ ]
　　A．9∶2。 　　 B．2∶9 　　　C．1∶1　　（甘肃）
　　37．有两个分别标有“6V 2W”和“12V 8W”字样的电灯泡，如果将它们串联在电路中，使其中一个灯光恰能正常发光，则则加在串联电路两端的电压是 [ ]
　　A．6伏特。 　　B．12伏特。
　　C．18伏特。 　 D．24伏特。　　（四川）
　　38．两根阻值相同的电阻丝，分别串联和并联后接在同一电源上，烧开壶水所用的时间分别为t1和t2，比较它们大小时，有 [ ]
　　A．t2＞t1。 　　B．t1＞t2。
　　C．t1=t2。 　　 D．条件不够，无法判定。　　（河南）
　　39．把粗细、长度都相同的铜导线和铁导线串联起来接入电路中，通电后流过它们的电量分别为q1，q2；产生的热量分别为Q1，Q2，则 [ ]
　　A．q1=q2，Q1=Q2。 B．q1=q2，Q1≠Q2。
　　C．q1≠q2，Q1=Q2　D．q1≠q2，Q1≠Q2。　　（西安）
　　
　的办法是 [ ]
　　
A．保持电热器两端的电压不变，使电热器工作时的电阻变为原来的2倍。
　　B．保持电热器工作时的电阻不变，使电热器两端的电压变为原
　　
　　C．使电热器两端的电压和电热器工作时的电阻都变为原来的
　　　　（北京）
　　41．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有 [ ]
　　
　　D．U不变，使电阻变为2R。　　（武汉）
　　42．某电炉的电阻是100欧姆，通电10秒钟产生的热量是4×103焦耳，那么，通过这个电炉的电流强度是 [ ]
　　A．4安培。　 B．2安培。
　　C．40安培。 D．20安培。　　（北京）
　　43．测量用电器消耗电能的电表是 [ ]
　　A．安培表。 B．电度表。
　　C．伏特表。 D．验电器。　　（湖南）
　　44．用电热丝烧水，当电压为U时，t秒内可将火烧开。如果电压降为原来的一半，则同样烧开这些水所需的时间应为 [ ]
　　A．t／4。　 B．t／2
　　C．2t。 　　D．4t。
　　45．有2安培的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4安培，在相同的时间内产生的热量是前者的[ ]
　
　　C．4倍。　　　　　　　 　 D．2倍。　　（广州）
　　二、填空题
　　46．如图29所示，L为“6V 3W”灯泡，AB间电压为9伏特，当L正常发光时灯泡两端电压为____伏特；通过它的电流强度为________安培；所串联的电阻R的电阻值为________欧姆。　　（天津）
　
　　47．标有“220V 40W”的灯泡接入110伏特的线路中，它的实际功率为________瓦特。　　（天津）
　　48．并联在电路中的两盏电灯L11和L2，如果L1的电阻小，L2的电阻大，则通过电灯________的电流强度大，电灯____的电功率大，电灯________更亮些。　　（青岛）
　　49．“220V 100W”的电灯正常工作5小时用电________度。　　（宁夏）
　　50．4欧姆的电阻接到8伏特的电路上消耗的电功率是________瓦特。　　（宁夏）
　　51．在如图30所示的电路中。当电键K闭合时，电灯L正常发光，若把电源电压提高到原来的两倍，同时改变滑动变阻器滑片P的位置，
　　
变为原来的________倍。
　
　　52．有一个标有“8V、2W”的小灯泡．如果接按在12伏特的电源上必须________联一个电阻值为____欧姆的电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是____瓦特。　（天津）
　　53．两节电池的手电筒里每个电池的电压为1.5伏特，小灯泡的电阻为10欧姆，如果通电照明时间是0.5分，那么通过灯丝电量是____库仑，灯丝产生的热量是____焦耳。　（云南）
　　54．电阻R1=8欧姆，允许通过最大电流为3安培；电阻R2=6欧姆，允许通过的最大电流为2安培，则(l)如果R1和R2串联，在电路两端允许加的最大电压是________伏特，在相同时间里，R和R2产生热量之比为____；(2)如果R1和R2并联，在电路的两端允许加最大电压是________伏特。　　（嘉兴）
　　55．某实验小组自制了一把“220V 22W”的电烙铁，在额定电压下使用，每分钟产生热量____焦耳，该电烙铁的电阻是________欧姆。　　（北京）
　　56．一盏60瓦特灯泡正常发光5小时，消耗电能________千瓦时，合________焦耳。　　（天津）
　　57．将电灯L1和L2并联在电路中，已知R1∶R2=2∶1，则通过两盏电灯的电流强度之比是________，在相同的时间内电流做功之比是________。　　（沈阳）
　　58．一个标有“220V、1000W”的电炉，接在220伏特电源上，工作0.5小时，消耗电能________度，产生的热量是________焦耳。　　（北京）
　　59．一条电阻丝先后接在两个电路里，通过它们的电流强度是I1=3I2，当两种情况放出的热量相等时，两次通电时间之比t1∶t2为________。　　（天津）
　　60．在40秒内，通过某一导体的电量为20库仑，电流做的功为120焦耳，则通过导体的电流强度是________安培，导体两端的电压是________伏特，导体的电阻是________欧姆。　　（四川）
　　61．一台”220V 110W”的冰箱，在额定电压下使用，通过它们的电流强度是________安培；若这个电冰箱累计工作8小时，用电________度。　　（天津）
　　62．在一个家用电器标有“300W”及“220V”的字样，这个家用电器的电阻是________欧姆，正常使用时通过的电流强度是________安培。　　（兰州）
　　63．一位同学家里电度表的读数原是8180.5现他家有40瓦特的电灯4盏，平均每天使用3小时，用了30天，共用了________度电，此时电
　　　（广东）
　　64．白炽灯的灯丝断了，将它搭接起来后，灯还可以发光，但是往往在不长的时间里，灯丝很容易从________处烧断，这是因为该处的电阻________，工作时产生的热量________，因此容易烧断。
　　（上海）
　　65．小灯泡的额定电压是2.5伏特，正常工作时通过的电流强度是0.25安培，它正常工作1分钟，通过灯丝的电量是________库仑，它的功率是________瓦特，产生的热量是焦耳________。
　　66．如图31所示，两个电阻器并联在电路里，已知电阻值R1＞R2。闭合电键后，电流强度的大小是I1________I2，在相等时间内，电流通过两个电阻做的功是W1________W2。（填等于，大于或小于）。
　　（重庆）
　
　　67．在某段电路中，每通过4库仑电量时，电流所做的功为2焦耳，这段电路两端的电压为________伏特。　　（天津）
　　68．有两盏电灯L1和L2，它们的电阻R1＞R2，将它们并联在电路里，则________灯比较亮，将它们串联在电路里则________灯比较亮。　　（武汉）
　　69．如图32所示电路，R1与R2并联接在110伏特电源上，R1阻值为110欧姆，R1与R2消耗的总功率为330瓦特，则电阻R2的阻值为________。　　（沈阳）
　
　　70．如图33所示的电路，闭合开关K，当滑动变阻器的滑片P向右滑动时，安培表的示数________，伏特表的示数________，小灯泡的亮度________。　　（廊坊）
　
　　71．如图34所示的四个电路中，每个灯泡都相同，每个电池也相同，则灯泡发光最暗的是________图。　　（山西）
　
三、实验题
　　72．测小灯泡的额定功率，器材有：小灯泡（额定电压6.3V，允许最大电流0.3A）一只，安培表（量程为0～0.6A～3A）一只，伏特表（量程为0～3V～15V）一只，2V、4V、6V、8V电源各一个，滑动变阻器一个，开关一个，导线若干。(l)画出电路图，并标明电表的正、负接线柱。(2)电源应选________的，安培表量程选________，伏特表量程选________，(3)写出计算电功率的公式。　　（山东）
　　73．一个小灯泡，已知它的额定电压为3.8伏特，需要测定它的额定功率。
　　(1)在图35所示的实验器材图上，用笔画线表示连接的导线，试连成测小灯泡功率的实际线路图。
　
　　(2)本实验主要步骤有下列几项，请按实验进行的正确顺序将字母标号依次填入下面空格里：①________②________③________④________⑤________⑥________⑦________⑧________。
　　A．把电源、电键、滑动变阻器、灯泡、安培表（较大量程档）串联成电路；B．闭合电键使电路接通；C．记下伏特表和安培表读数，算出小灯泡的额定功率；D．切断电路整理器材；E．把伏特表并联在小灯泡两端，并且取量程高于颁定电压档的接线柱；F．发现安培表读数低于较小量程时，改接安培表低档量程的接线柱；G．切断电键，调节滑动变阻器，使电路中的电阻最大；H．调节滑动变阻器，使小灯泡在额定电压下发光。　　（宁波）
　　74．图36是“测定小灯泡的功率”的实物连接图。
　
　　(1)在右边空白处画出实物连接相应的电路图。
　　(2)电键闭合前，滑动变阻器的滑动片P应移到________端。（选“C”或“D”）
　　(3)已知小灯泡的额定电压是2.5V，要测它的额定功率，必须移动滑片P直到小灯泡正常发光，伏特表示数为________伏特为止，如果这时安培表的示数为0.3安培，那么小灯泡的额定功率为________瓦特。　　（南京）
　　75．在测定小灯泡功率的实验中：
　　(1)画出用伏安法测定小灯泡实验的电路图。
　　(2)实验用的电源电压要高于小灯泡的________。
　　(3)闭合电键前，要先调节滑动变阻器，使变阻器的电阻________。
　　(4)闭合电键后调节滑动变阻器，使伏特表的示数与灯泡的________值相同。
　　(5)记录伏特表与安培表的读数，测定________组数据，用公式________分别计算功率，并求出平均值。
　　76．某同学做《测定小灯泡的功率》的实验。
　　(1)图37是他最初连接的实验电路，此电路有3处是错误的，这三处错误是：
　　①________②________③________。
　
　　(2)后来，他在老师的指导下正确地连接了电路，请你将正确的电路图画在图38(a)的虚线方框里。
　
　　(3)他用正确的电路进行实验，当伏特表的示数达到小灯泡的额定电压2.5伏特时，安培表的接线情况和指针位置如图38(b)所示，此时通过小灯泡的电流强度是________安培，测出小灯泡的额定功率是________瓦特。
　　(4)当调节滑动变阻器的滑片，使伏特表的示数为2伏特时，小灯泡的实际功率是________瓦特。
　　（四川）
　　77．测定小灯泡的额定功率，器材有：小灯泡一个（额定电压为6.3伏特，允许通过的最大电流为0.3安培），安培表一个（量程为：“0～0.6，0～3”A），伏特表一个（量程为“0～3，0～15”V），2伏特、4伏特、6伏特、8伏特电源各一个，滑动变阻器一个，电键一个，导线若干。
　　(l)根据所给器材，在图39方框内画出电路图，并在图中标出伏、安表的正、负接线柱。
　
　　(2)根据测量要求正确选出下列各项：电源应选____伏特；安培表量程选____档；伏特表量程选____档。　　（福州）
　　78．在测定小灯泡功率的实验中，
　　①标出电路图40中的电流表A、伏特表V以及它们的“+”、“─”接线柱。
　
　　②小灯泡额定电压是2.5伏特，安培表选用量程是0～0.6安培，小灯泡正常发光时，安培表的示数如图41所示，则通过小灯泡的电流强度是________安培，小灯泡的额定功率是________瓦特，当滑动变阻器的滑头P向下移动时，小灯泡将________（变亮或变暗）　　（襄樊）
　
　　79．为了测定小灯泡的额定功率、我们使用了如图42所示的电路图，使用的器材有电源、电键、滑动变阻器、伏特表、安培表、小灯泡和导线。
　
　　(1)在测定小灯泡的额定功率时，要进行下列几项主要操作：
　　A．闭合电键；B．调节滑动变阻器，使小灯泡两端达到额定电压；C．记下伏特表和安培表的读数；D．调节滑动变阻器，使电路中的电用最大；E．断开电键，根据电功率计算式P=UI，计算出小灯泡的功率。
　　请按实验步骤的正确顺序，将上述各项操作的英文字母序号填入下列空格。
　　实验步骤：①________②________③________④________⑤________。
　　(2)如图43所示，当滑动变阻器是以B、C两接线柱连入电路中时，要使滑动变阻器的阻值最大，应将滑片P滑到____端。
　
　　(3)当伏特表用0～3伏特档，安培表用0～0.6安培档时，两电表指针指示位置如44所示，那么伏特表读数为____伏特，安培表读数为____安培。　　（广州）
　
　　四、计算题
　　80．如图45所示，灯炮L正常发光时，求
　
　　(1)通过灯泡的电流强度是多少？
　　(2)安培表示数是多少？　　（北京）
　　81．如图46所示，电源电压为10伏特，电灯L的电压为9伏特，它的电阻为12欧姆．安培表示数I=1.2安培，求：
　
　　(1)电阻R1是多少欧姆？
　　(2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表示数变为I＇=0.8安培，这时电灯上的电流强度是多少？　　（哈尔滨）
　　82．在图47所示的电路中，AB是滑动变阻器，P是滑片，小灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接一只量程为0～0.6安培的电流表。
　
　　(1)当K1、K2都打开时，滑片P应在滑动变阻器的哪一端？
　　(2)当闭合K1，调节滑动变阻器，使电流表中的读数多大时，小灯泡才能正常发光？这时滑动变阻器的阻值是多少？
　　(3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？　　（张家口）
　　83．现有两个小灯泡A和B。A灯标有“6V 1.2”的字样，B灯标有“12V 6W”字样，试求：(1)两个小灯泡的额定电流；(2)如果把它们串联起来，为了使其中一个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化）　　（云南）
　　84．如图48所示，L为标为“3V 0.15W”的一只灯泡，R的阻值为120欧姆。
　
　　(1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的示数各是多少？
　　(2)当开关K1闭合，K2断开时，安培表和伏特表的示数各是多少？　　（广东）
　　85．图49中的A是标有“24V 60W”的用电器，E是电压为32伏特电源，K是电键，B是滑动变阻器，若确保用电器正常工作，请在图中把电路连接起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。　　（天津）
　
　　86．在图50中，灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I1=2.5安培，若将灯泡L与电阻R串联如图51所示，则灯泡L的功率P2=0.64瓦特，设电源电压不变，求(1)灯泡L与电阻R串联时安培表的读数I2是多少？(2)灯泡L的电阻R是多少？　　（天津）
　　 　
　　87．今有“6V 3W”的小灯泡一个，18伏特的电源一个。要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率至少应为多大？　　（河南）
　　88．为调整直流电动机的转速，往往串联一个可变电阻器，在图52电路中，M为小型直流电动机，上面标有“12V、24W”字样，电源电压为20伏特，当电动机正常工作时，
　
　　(1)可变电阻的阻值是多少？
　　(2)电源供电的总功率和可变电阻上消耗的功率各是多少？　　（山东）
　　89．如图53所示，电源电压保持不变，调节滑动变阻器使伏特表读数为10伏特时，变阻器的电功率为10瓦特，调节滑动变阻器到另一位置时，伏特表的读数为5伏特，此时变阻器的电功率为7.5瓦特，求电源电压U和定值电阻R0的大小。　　（天津）
　
　　90．如图54所示，电路中电源的电压是9伏特，小灯泡是“6V 3W”，滑动变阻器滑动片P从M移到N时，连入电路的变阻器的电阻值从0变到12欧姆。
　
　　(1)当滑片P停在N端时，小灯泡正常发光，伏特表的读数是4.5伏特，这时安培表的读数应是多少？
　　(2)小灯泡正常发光时，滑动变阻器连入电路中的电阻应是多少？　　（吉林）
　　91．如图55所示电路，电池的电压为6伏特，R1=6欧姆，R2=3欧姆，R3=4欧姆。求：
　
　　(l)当电键K2打开，电键K1拨到b位置时，求R1中的电流强度？
　　(2)当电键K2闭合，电键K1拔到a位置时，求R1中的电流强度和R2上消耗的电功率。　　（全国技工）
　　92．额定功率为2瓦特的小灯泡，与一阻值为4欧姆的电阻串联，然后接在6伏特的电源上，恰能正常发光，求小灯泡的电阻和额定电压的可能值。　　（广东）
　　93．图56所示电路中，电源电压不变，R1=R2=30欧姆，K1、K2都断开时，安培表的读数为0.3安培，伏特表的读数为3伏特，求：
　
　　(1)电阻R3=？
　　(2)K1、K2都闭合时，R1、R2、R3上消耗的电功率各为多少？　　（河南）
　　94．在图57所示电路中，电灯L的电阻和电源电压U不变，滑动变阻器的滑动片P从变阻器的中点移到b端时，伏特表前后示数之比是1.6∶1求：(1)P在变阻器中点和P在b端时电灯L消耗电功率之比；(2)若变阻器的阻值Rab=60欧姆，电灯L的电阻是多少？　　（北京）
　
　　95．如图58所示，R=12欧姆，小灯泡L的电阻为6欧姆，接通电键K后，A表的示数为3安培，求：
　
　　(1)加在灯泡上的电压是多少伏特？
　　(2)通电1分钟，电阻R产生多少热量？
　　(3)通电1小时灯泡消耗多少度电？　　（河北）
　　96．将一未知电阻R的两端连在电池组正、负极上，测得通过R的电流强度为0.3安培；若将R与一个20欧姆的电阻串联后再连在同一电池组正、负极上，测得通过它们的电流强度为0.4安培。（电池组电压保持不变）求：
　　(1)电阻R的阻值。
　　(2)电池组的电压。
　　(3)电阻R单独接在电池组正负极上，每分钟产生的热量。　　（四川）
　　97．电阻R1、R2串联接在电路中。R1=4欧姆，R2=6欧姆，通过电阻R1的电流强度为0.5安培，问
　　(1)这两个串联电阻两端的总电压是多少？
　　(2)这两个电阻在2分钟内共产生多少热量？　　（南京）
　　98．有一电热煮水器，其规格为“220V 300W”，正常工作时，能在10分钟内将一壶水烧开，若接在200伏的电路中，那么在多长时间内才能将同样的一壶水烧开？　　（武汉）
　　99．将一段70欧姆的电阻丝浸没在500克20℃的纯水中，如果通过的电流强度是1安培，问10分钟产生多少热量？若这些热量全部被水吸收，问水的温度升高到多少度？　　（全国技工）
　　100．如图59所示，R2是0～20Ω的滑动变阻器，闭合K后，伏特表的读数为12伏，安培表A1、A2的读数分别为0.5安和1.5安。求：(1)电阻R1的阻值。(2)滑动变阻器接入电路部分的阻值。(3)在相同时间内R2和R1所放出热量之比。　　（西安）
　
　　101．在图60电路中，电源电压保持不变，定值电阻R1=5欧姆，滑动变阻器R2的最大阻值为20欧姆，闭合开关K后，问：当滑动变阻器的滑片
　
　　(l)移到a、b间某一位置时，安培表的读数为2安培，伏特表的读数为30伏特，滑动变阻器接入电路的电阻是多大？电源电压是多少？
　　(2)移到a处时，安培表、伏特表的读数各是多少？通电1分钟，R2产生的热量是多少？　　（廊坊）
　　102．一只额定电压为220伏特的电热煮水器，在正常工作时通电12分钟，电度表的示数增加0.1度，问：
　　(1)这个电热煮水器的功率多大？
　　(2)电热煮水器的电阻多大？
　　(3)如果供电电压降到200伏特，它的实际功率多大？（设电阻不变，得数取到小数点后1位）　　（石家庄）
　　103．在图61的电路中，电源电压保持不变，L为标有“6V 3W”字样的灯泡，R2的阻值为12欧姆。
　
　　(l)电键K1、K2都断开时，L恰好正常发光，这时安培表的示数是多少？
　　(2)电键K1、K2都闭合时，安培表的示数为1.1安培，求电阻R1的阻值。　　（广东）
　　104．如图62所示的电路中，L是标有“6V 3W“的电灯，它与电键K、电阻R和滑动变阻器RW以及电压是8伏特的电源组成串联电路。求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。　　（北京）
　
　　105．某校教学大楼共有教室24间，每间教室有四盏60瓦特的日光灯，由于同学们注意节约用电做到人走灯熄，这样平均每天每盏灯少开半小时，那么一个月（按30天算）可以节约多少度电？　　（西安）
　　106．某同学家有“220V、40W”的电灯三盏，“220V、30W”的电视机一部，在星期六晚上同时工作4小时，求：
　　(1)他家电灯的总电阻。
　　(2)当天晚上他家消耗多少度电？　　(山西)
答案与提示
　　1．C 　2．D 　3．A　 4．B　 5．C　 6．D　 7．C　 8．A
　　9．B　 10．B 11．B 　12．B，D 　13．C
　　14．A　15．B 16．C 　17．A 　18．B 19．A
　　20．C　21．D　22．A　23．B，D　24．D　25．B　26．D　27．B　28．A
　　29．C　30．D　31．B　32．B　33．A　34．B　35．B．C．
　　36．B　37．B　38．A　39．B　40．A、C　41．A
　　42．B　43．B　44．D　45．C　46．6 0.5 6
　　47．10
　　提示 灯泡上所标40瓦特是指在220伏特额定电压下工作时，其功率才是40瓦特，而现在所用电压实际上是110伏特，所以实际功率就不是40瓦特了。实际功率是多少？我们假设灯泡电阻大小不变，即
　　　　
　　48．L1 L1 L1 49．0.5 50．16
　　　
　　　54．(1)28 4∶3 (2)12
　　提示 (1)串联时，R1和R2中电流强度相同且不能超过2安培，因此两端所加电压不能超过2安培×（8欧姆+6欧姆）=28伏特。又因为串联时，功率比跟电阻成正比，所以R1和R2所产生热量比为4∶3。
　　(2)并联时，R1和R2两端电压相等，且不能超过两个电阻中所能承受的电压的最小值，即R2的允许电压2安培×6欧姆=12伏特。
　　55．1320 2200 　56．0.3 1.08×106 　57．1∶2 1∶2
　　58．0.5 1.8×106
　　59．1∶9 　60．0.5 6 12　 61．0.5 0.88
　　62．161.3 1.36 　63．14.4 81 94．9
　　64．搭接 小 多 　65．15 0.625 37.5 　66．＜＜
　　67．0.5 　68．L2 L1 　69．55欧姆 　70．变小 变小变暗
　　71．乙
　　72．(1)图略(2)8V 0～0.6A 0～15V
　　(3)P=UI
　　73．(1)略(2)A E G B F H C D
　　74．(1)如图63所法。(2)D(3)2.5 0.75
　
　　75．(1)答案见图64（电流表内接、外接均可）
　
　　(2)额定电压(3)最大(4)额定电压(5)3～5 P=IU
　　76．(1)①伏特表接成了串联；②安培表的“+”、“-”接线柱接反；③滑动变阻器接线错，不能改变电阻。
　　(2)如图65所示。(3)0.2 0.5(4)0.32
　
　　77．(1)如66所示。
　
　　(2)8 0～6 0～15
　　78．(1)如图67所示。(2)0.28 0.7 变暗
　
　　79．(1)D A B C E
　　　　(2)A（或左）
　　　　(3)2.5 0.24
　　80．(l)0.4安培。(2)0.9安培。
　　提示 从图19�28可知，灯泡L和电阻为并联，因为灯泡L正常发光，所以A、B两端电压一定是12伏特，灯泡功率也一定是
　　　　
　　而电流表的示数为流过灯泡和电阻电流之和，即I=IL+IR
　　81．(1)20欧姆 (2)0.6安培
　　提示 从图中19─29可知，L与R1并联，二者两端电压相同，均
　　　　
　　通过灯泡电流强度大小，并利用I1=I-IL求出通过R1的电流，再利用
　　　　
　　当将R1换成R2=36欧姆时，可求出此时的R2和R1并联等效阻值R，又已知通过R2和RL的总电流强度为I＇=0.8安培，因此根据U＇=I＇
　　　　
　　泡上的电流强度。
　　82．(1)B端(2)0.4安培 5欧姆
　　　　(3)0.9安培，超过了电流表量程。
　　提示 (1)应在B端，因为这样变阻器取最大阻值。
　　　　　(2)小灯泡正常发光即为额定电流，
　　　
　　此时，滑动变阻器中的电流强度也为0.4安培，而电压是总电压与灯泡电压之差。
　　　
　(3)若此时闭合K2，则灯被短路，电路中的电阻只有变阻器的5欧姆，故电流强度为
　　
　　83．(1)A灯0.2安培。B灯0.5安培。(2)10.8伏特。
　　提示 本题应抓住五点加以理解。1．灯泡标记为额定电压和额定功率，根据这两个数据可求出额定状况下的电流强度以及电阻；2．当所加电压不为额定电压时，通过它们的电流强度及功率均会改变，只有电阻是不变的；3．串联起来两个灯泡通过的电流强度是相同的，而所分电压不同，且所分电压是按与电阻成正比例关系分配的；4．串联后为了使其中一个灯泡能正常发光，这个灯泡所分电压应为额定电压（电流强度也为额定电流），而另一个灯则不能达到额定电压（额定电流）；5．是哪一个灯正常发光呢？判断这个问题时如果按分电压考虑比较困难。可以考虑两灯串联时电流强度相同，只有保证额定电流较小的灯正常发光（即此时总电流恰为两灯中较小的额定电流数值）才是可能的。
　　84．(1)0.05安培。0伏特。(2)0.025安培.3伏特.
　　提示 当K1断开，K2闭合时，电键K2将R短路，因此电路中只有灯泡L与电源组成回路，且已知此时灯泡正常发光，故灯泡两端电压应为3伏特，发出功率应为0.15瓦特，通过其电流大小应为
　　　
　　培表示数应为0.05安培；因为R被短路，所以伏特表示数应为0。
　　当K1闭合，K2断开时，电键K1将灯泡L短路，电路变成电阻与电源串联的回路。显然，这时安培表电流就是通过R的电流，伏特表表示的是R两端的电压。
　　85．电路连接如图68所示。3.2欧姆。20瓦特。
　
　　　　
　　器两端电压U2=U-U1=8伏特，
　　变阻器使用部分阻值
　　　　
　　消耗电功率为P2=IU2=20瓦特。
　　86．(1)0.4安培。4欧姆。
　　　　
　　87．24欧姆。串联。6瓦特。
　　提示 根据串联电路两端的总电压等于各部分电路两端的电压之和，可在电路中串联一个电阻R，用它分去12伏特的电压，使灯泡上的电压为定值6伏特。
　　如何求R的阻值呢？根据欧姆定律，如果知道了通过R的电流I，就可以求出R的阻值了，小灯泡和电阻R是串联的，通过它们的电流强度相等，利用欧姆定律求出通过小灯泡的电流，就知道了通过R的电流，再利用电阻R上分去的电压值，便可求出电阻R的功率了。
　　88．(1)4欧姆。(2)40瓦特。16瓦特。
　　提示 首先要根据已知条件把电动机正常工作时通过电路的电流求出来，同时由于电动机正常工作时的电压为12伏特，而电源电压为20伏特，所以可变电阻两端应分去8伏特电压，知道了这一点，就很容易由欧姆定律求出可变电阻的阻值。
　　电源供电的总功率为IU（U=20伏特），而可变电阻上消耗的功率为I2R，前者把电能转化为机械能，而后者把电能转换为内能。
　　89．20伏特。10欧姆。
　　提示 电阻R0和滑动变阻器的有用部分（即滑动头以左的部分）相串联，然后接在电压保持不变的电源两端，设电阻R0在滑动变阻器滑动头处于先后两位置时的电压（即伏特表读数）分别为U1和U2，由于R0和R串联分压作用，那么，R上的电压先后应为(U-U1)和(U-U2)但通过
　　
　　后，利用电功率的计算公式便可求解。
　　90．(l)0.375安培。(2)6欧姆。
　　提示 小灯泡和滑动变阻器接入电路的那部分电阻是串联的关系。这样，小灯泡的电压即此时伏特表读数与滑动变阻器接入电路部分电阻上的电压之和应等于电源电压。
　　小灯泡正常发光，由额定功率和额定电压便可求出小灯泡的额定电流，此电流也就是小灯泡正常发光时的实际电流。
　　这时接入电路的滑动变阻器部分的电压等于电源电压减去小灯泡的额定电压（因小灯泡正常发光，额定电压值等于实际电压），知道了电压和电流，于是它的阻值便可求出了。
　　91．(1)0.6安培。(2)1安培。12瓦特。
　　提示 本题的关键是根据电键的开、闭情况画出相应的电路图。
　　(1)K2打开、K1拨到b时，电路图应为图69所示。
　
　　(2)K2闭合、K1拨到a时，电路图应为图70所示，认清了电路图，计算就是很容易的事了。
　
　　92．当R1=2欧姆，额定电压为2伏特；当R1为8欧姆时，额定电压为4伏特。
　　提示 解这个题时，正确的思维顺序是非常重要的，由于通过小灯泡的额定电压和额定电流都是未知，显然公式直接求灯泡电阻是不可能的。根据已知条件列出两个包含上述未知量的方程，通过解联立方程就可求出，那么，这两个方程又怎样列呢？
　　若设小灯泡的电阻为R，由欧姆定律可知：流过小灯泡的电流强度
　　
　　而R消耗的电功率应为：P=I2R
　　解上面方程组可求出R。
　　方程组化简后，出现R的一元二次方程，这就需要对R的取值可能性进行讨论，于是小灯泡两端的电压也应有相应的可能值，用数学方法来讨论物理问题是中学生应具备的基本能力之一。
　　93．(1)10欧姆。(2)4.8瓦特。4.8瓦特。0。
　　提示 (1)当K1、K2都断开时，R2断路，R1和R3为串联，电路如图71所示，此时安培表的读数是通过R1的电流也是通过R3的电流，而伏特计的读数是R3上的电压U3。
　　
　　(2)K1、K2都闭合时，R3被短路，R1和R2为并联，电路如图72所示。
　
　　由于并联支路的电压相等，又因为R1=R2，所以R1、R3消耗的功率相等，由于R3被短路，其上电压为零，或者说R2的电流为零，所以电功率为零。
　　94．(1)2.56∶1。(2)20欧姆。
　　提示 (1)由于电源电压和电灯L的电阻不变，所以滑动变阻器的滑动片P由中点滑向b端时，改变了电灯电阻和滑动变阻器有用部分间的电压分配，伏特计前后示数之比，就表明了这一电压分配的比值；又因为当R一定时，它消耗的电功率和R上的电压平方成正比，表达式为：
　　
　　(2)设电灯电阻为R，根据部分电路欧姆定律，应用比例法可知，滑
　　
　　　
　　解上述方程便可求出电灯的电阻。
　　　
　　∴R=20Ω
　　95．(1)12伏特。(2)720焦耳。(3)0.024度。
　　提示 从图19�41中可知，电阻R与灯泡L为并联，电流表示数为干路中总电流强度，可根据U=IR用电阻R和灯泡L并联总电阻及总电流求得两端共同电压。
　　　
　　耗的电能。
　　96．(l)10欧姆。(2)3伏特。(3)54焦耳。
　　提示 已知电源电压未变，当只连接未知电阻R时，电路中电流强
　　　
　　解R和U。
　　电阻R单独接到电源上，每分钟产生热量可根据Q=I2Rt求得。
　　97．(1)5伏特。(2)300焦耳。
　　98．12。1分钟。
　　提示 电热煮水器先后分别在220伏特和200伏特的电路中将同样一壶水烧开，水所吸收的热量相等，应用焦耳定律和欧姆定律便可求出接在200伏特电路中将水烧开需用的时间。
　　要注意，电热煮水器中电热丝的电阻是个定值，设它为R，可在运算中消去。
　　依据焦耳定律电流通过导体产生的热量
　　
　　99．40℃。
　　提示 这是一个电和热的综合题，它综合运用了第四章热现象中热量的计算式：Q=Cm(t2-t1)和第十九章电功、电功率中的焦耳定律Q=I2Rt、还有第十四章分子热运动、内能中的热功当量，首先应用焦耳定律计算出70欧姆的电阻丝通电10分钟能放出多少热量，要注意焦耳定律计算出的热量单位是焦耳，要根据热功当量把焦耳换算成卡，才能代入Q=Cm△t式中求升高的温度。
　　提示 分析并化简电路可知，它是由R1和滑动变阻器接入电路部分的电阻并联后接在电源上的。
　　根据并联电路特点可知，安培表A2和A1的差数即为通过R2的电流强度，由欧姆定律便可求R1和R2，同时由电热定律可求出同时间内R1、R2放出的热量之比。
　　
　　101．(l)15欧姆。40伏特。
　　　　 (2)1.6安培。32伏特。3073焦耳。
　　提示 首先分析电路：滑动变阻器接入电路的部分R＇2和R1串联，而后接在电源上，那么安培表的读数即为流过R1也流过R＇2的电流，电压表的读数则是加在电阻R＇2两端上的电压，或者叫做和R1相串联的R＇2从电源两端分走的电压值。
　　在上面分析的基础上，应用欧姆定律即可求出R＇2。根据串联电路的电压分配特点可知：电源电压应等于R1和R＇2上的电压之和。
　　当滑动片滑到a点时，R＇2=R2，即滑动变阻器接入电路部分的电阻最大。
　　用欧姆定律先求出这种情况下通过R1和R2的电流，伏特表的读数U2也就随之求出，然后再根据焦耳定律求出1分钟内产生的热量。
　　102．(1)500瓦特。(2)96.8欧姆。(3)413.2瓦特。
　　提示 正常工作的用电器，其实际电压应等于额定电压，所以该题中的电热煮水器的实际电压应为220伏特，工作12分后，电度表的示数增加0.1度，即用电0.l度．要注意度这个单位是电功的单位，而不是功率的单位，还要注意是千瓦时，计算时要换算成焦耳。知道了上述的内第(3)问中值得注意的是：实际电压已不再是额定电压值，所以此时的实际功率也绝对不是第(1)问中算出的功率了，但煮水器的电阻可认为不变，
　　103．(l)0.5安培。(2)120欧姆。
　　提示 该题的关键是：首先要弄清电键开、闭时的电路连接。
　　(1)当K1、K都断开时，该电路中的R2、灯泡L和安培表成串联关系，如图73所示。
　
　　(2)当K1、K2闭合时，灯泡L被短路，于是R1、R2便形成并联关系，安培表串接在干路中，如图74所示。
　
　　另外，还需注意分析题目(1)中所述：当K1、K2都断开时，L恰好正常发光，L恰好正常发光的意义是：此时加在L两端的实际电压即是额定电压值，L的实际功率就等于额定功率，通过L的实际电流便是额
　　(2)当K1、K2闭合时，R1与R2成并联电路。
　　电源电压U可以从上问解答中求得。
　　104．4欧姆。16欧姆。
　　提示 在串联电路中，总电压是分配到各用电器上的，且电阻越大其电压就越大；电阻越小其电压就越小。当变阻器触头P滑到最左端时，灯泡两端电压最高且不能超过6伏特，这样就必须让P两端电压不得小滑动头P滑至最右端时，灯泡两端电压最小，但不能小于3伏特，根据　
　　105．86.4度。
　　提示 这是一个计算电功的问题，又是非常实际的日常生活中的应用问题。
　　据题意，每间教室四盏60瓦日光灯，24间教室共有24×4盏60瓦电灯，于是可计算出大楼的总功率。再由W=P·t计算出一个月节约电的度数。计算时要注意单位的使用，P要用千瓦，t要用小时。
　　教学大楼电灯的总功率P=24×4×60瓦=5.76千瓦
一个月节电时间 t＝0.5×30=15时
　　一个月可节电 W=Pt=5.76千瓦×15时=86.4千瓦时（度）
　　106．(1)403.3欧姆。(2)0.76度。
