电功与电功率复习题

课件14张PPT。1、图中是一只家用电灯泡,其中应用了较多的物理知识,请你说出你知道的至少3个物理知识在灯泡中的应用。例如：灯丝是用熔点高的钨丝制成。
（1） 。
（2） 。

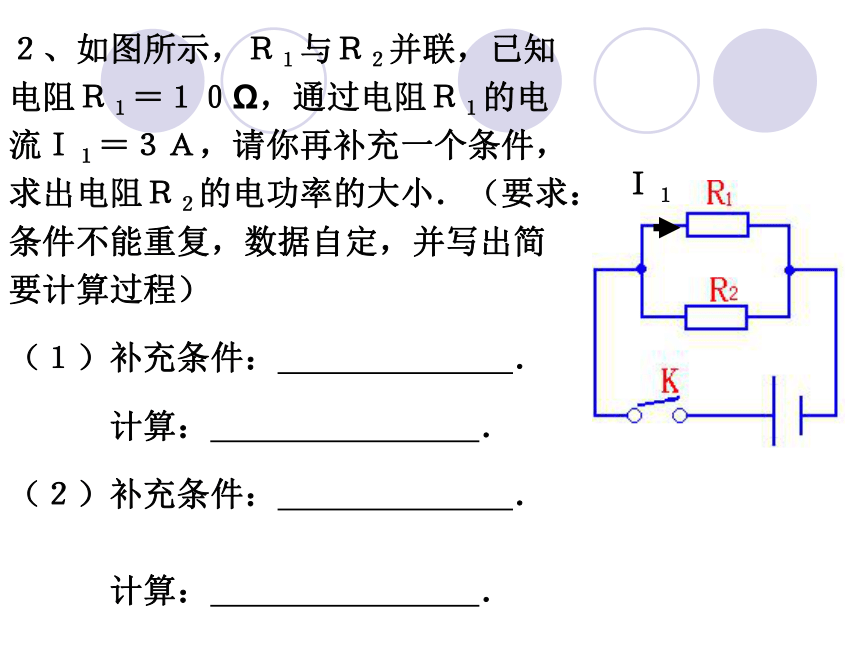

（3） 。２、如图所示，Ｒ１与Ｒ２并联，已知电阻Ｒ１＝１０Ω，通过电阻Ｒ１的电流Ｉ１＝３Ａ，请你再补充一个条件，求出电阻Ｒ２的电功率的大小．（要求：条件不能重复，数据自定，并写出简要计算过程）
（１）补充条件：　　　　　　　．
　　　计算：　　　　　　　　．
（２）补充条件：　　　　　　　．
　　　

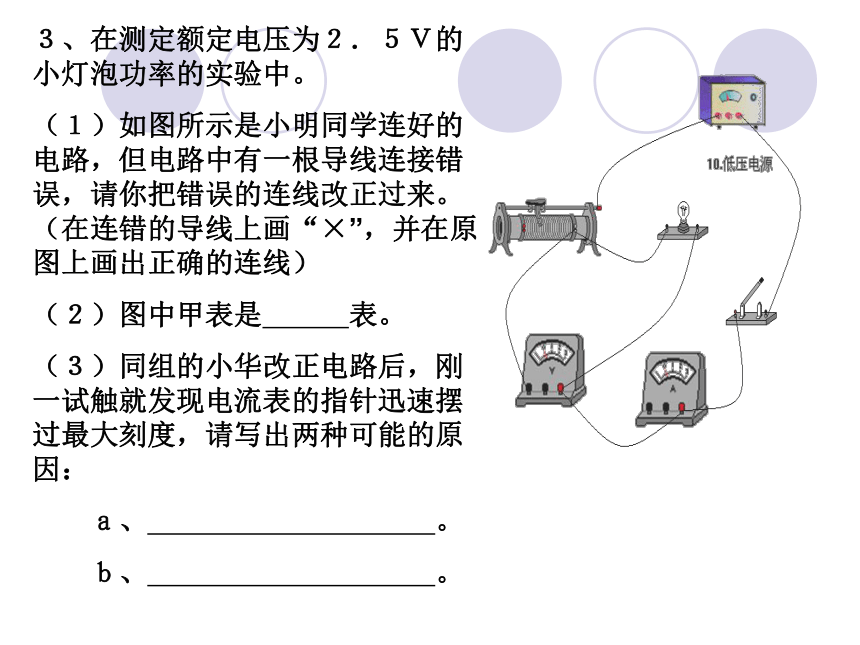

　　　计算：　　　　　　　　．３、在测定额定电压为２．５Ｖ的小灯泡功率的实验中。
（１）如图所示是小明同学连好的电路，但电路中有一根导线连接错误，请你把错误的连线改正过来。（在连错的导线上画“×”，并在原图上画出正确的连线）
（２）图中甲表是　　　表。
（３）同组的小华改正电路后，刚一试触就发现电流表的指针迅速摆过最大刻度，请写出两种可能的原因：
　　ａ、　　　　　　　　　　。
　　ｂ、　　　　　　　　　　。

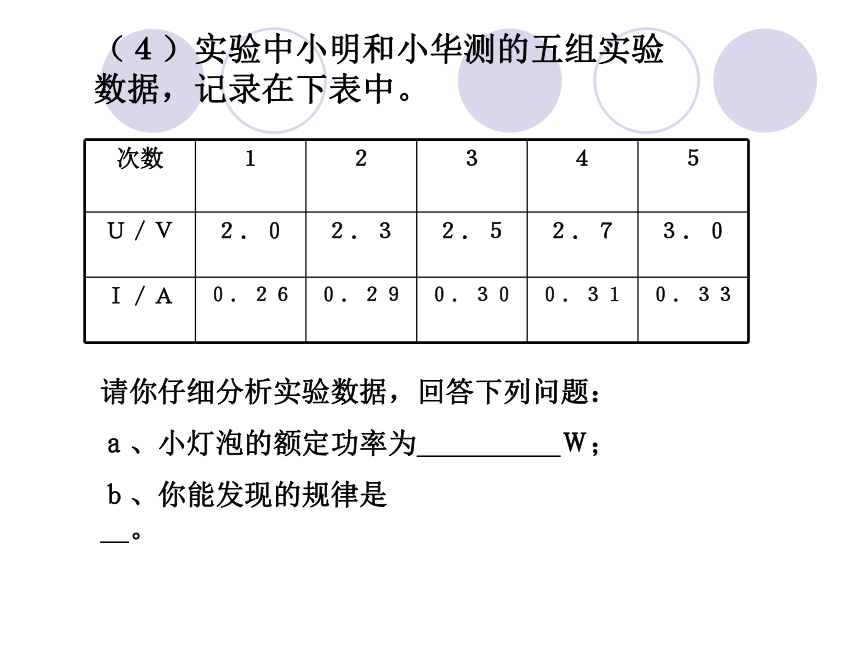

（４）实验中小明和小华测的五组实验数据，记录在下表中。请你仔细分析实验数据，回答下列问题：
ａ、小灯泡的额定功率为　　　　　Ｗ；

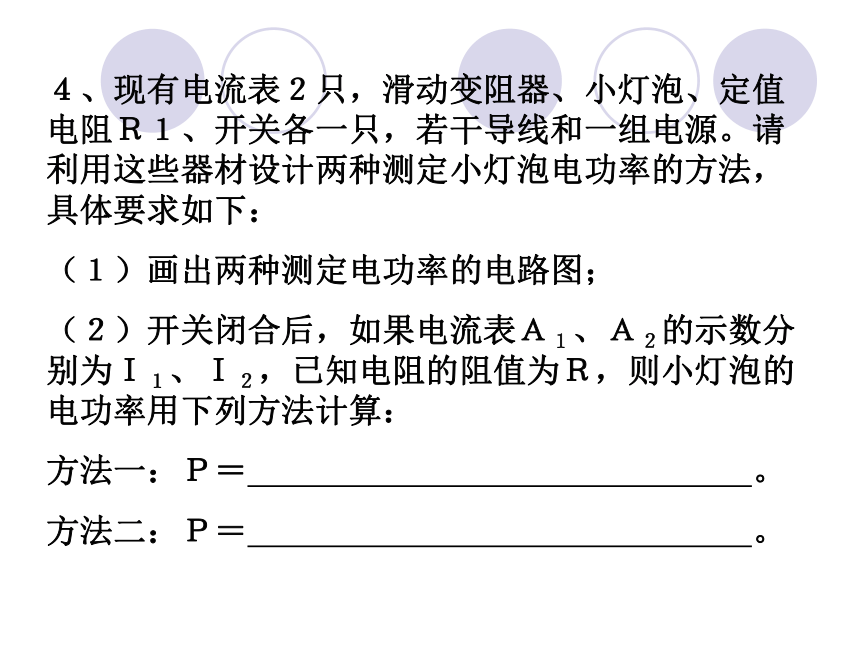

ｂ、你能发现的规律是　　　　　　　　　　　　　　　　。４、现有电流表２只，滑动变阻器、小灯泡、定值电阻Ｒ１、开关各一只，若干导线和一组电源。请利用这些器材设计两种测定小灯泡电功率的方法，具体要求如下：
（１）画出两种测定电功率的电路图；
（２）开关闭合后，如果电流表Ａ１、Ａ２的示数分别为Ｉ１、Ｉ２，已知电阻的阻值为Ｒ，则小灯泡的电功率用下列方法计算：
方法一：Ｐ＝　　　　　　　　　　　　　　　。
方法二：Ｐ＝　　　　　　　　　　　　　　　。５、家庭电路中有一只标有铭牌的灯泡正常发光，现给的器材有电能表、电流表、电压表、钟表，请利用三种方法搞清这只灯泡此时的功率，说明理由并写出表达式。
方法一： 。
方法二： 。

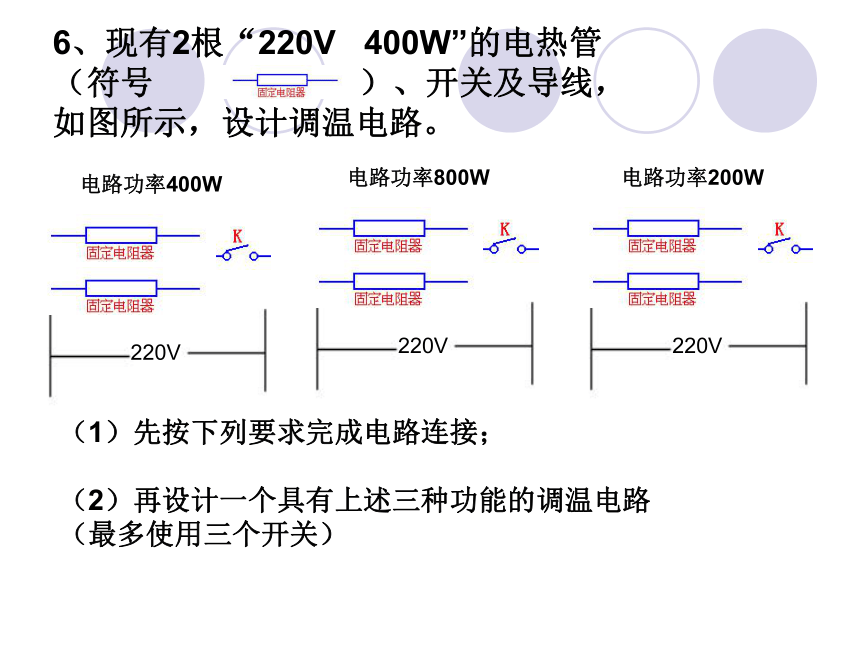

方法三： 。6、现有2根“220V 400W”的电热管（符号 ）、开关及导线，如图所示，设计调温电路。（1）先按下列要求完成电路连接；（2）再设计一个具有上述三种功能的调温电路（最多使用三个开关）7、如图所示，电源电压不变，闭合开关S，当变阻器的滑片P在a、b两点（图中未标出）之间滑动时，电压表示数范围是3—5V，电流表示数变化范围是0.5—0.6A。根据题中得出的数据，请你计算出任意四个物理量。8、某家用电熨斗在额定电压下工作时是1.5A，它能承受的最大电压是额定电压的1.2倍，据此还可计算出有关电熨斗的多个物理量,请你写出四个并解答。（设电熨斗工作时电热丝阻值不变）9、电阻R1的阻值为10 Ω，当R1和R2以某种方法连接后接在电源两端时，R1两端的电压为9V，当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为3V。求：
（1）电源电压；
（2）电阻R2的阻值；
（3）电阻R1在连接方法中的较大功率。10、小刚同学利用图所示的电路计算电阻Rx消耗的功率。已知电源电压不变，R的阻值为R0，开关闭合后电流表A1的示数为I0，由于缺少条件，他不能计算出Rx消耗的电功率。请你补充一个条件，帮他算出Rx消耗的功率，写出计算的过程。11、小李家买回一台新型快速电热水壶，此壶在热胆中储水，由电热管加热工作；电热水壶的铭牌上标有下表中数据；其瓶内部工作电路可简化为如图所示，当瓶内水烧开时，其温控开关S自动断开，电热水壶处于保温状态。问：
（1）电热水壶装满20℃的水烧开至少多少分钟？（1标准大气压下）（2）小李利用星期天实际测量了其加热时间，发现比计算值要长，其可能的原因是什么？（至少说出两个）（3）要使电热水壶满足保温功率，图中R0应取多大值？12、灯泡L1和L2上分别标有“6V 3W”和“9V 3W”的字样，将它们串联接在电源上时，发现有一只灯泡正常发光，另一只灯泡发光较暗，则所用电源的电压多大？13、小明同学怀疑家中的电能表计量不准确，但无根据。请你设计一种简便方法，检验电能表工作是否正常。要求：（1）写出所使用的仪器及实验步骤；（2）用字母表示涉及的物理量，写出有关的计算公式。
