电流的热效应[上学期]

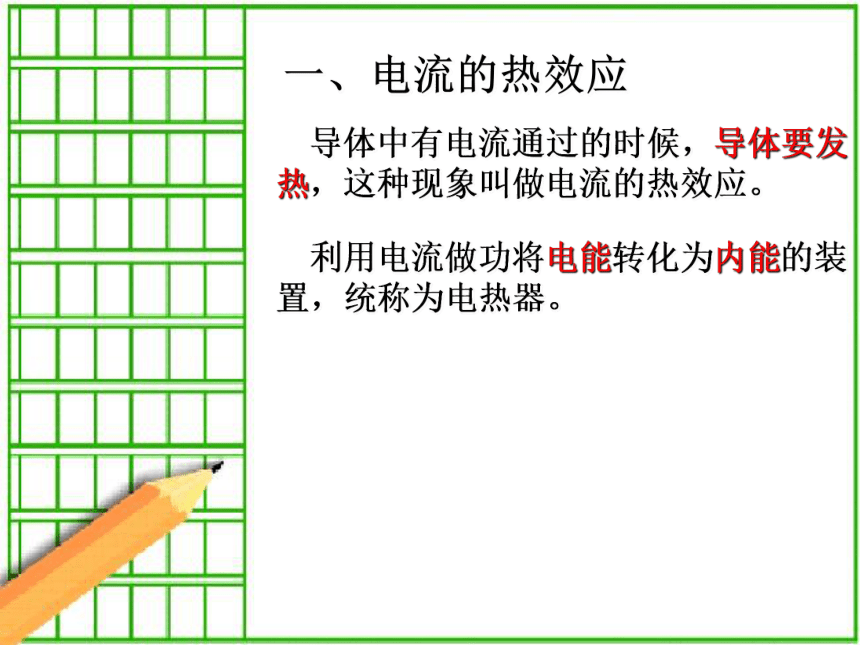

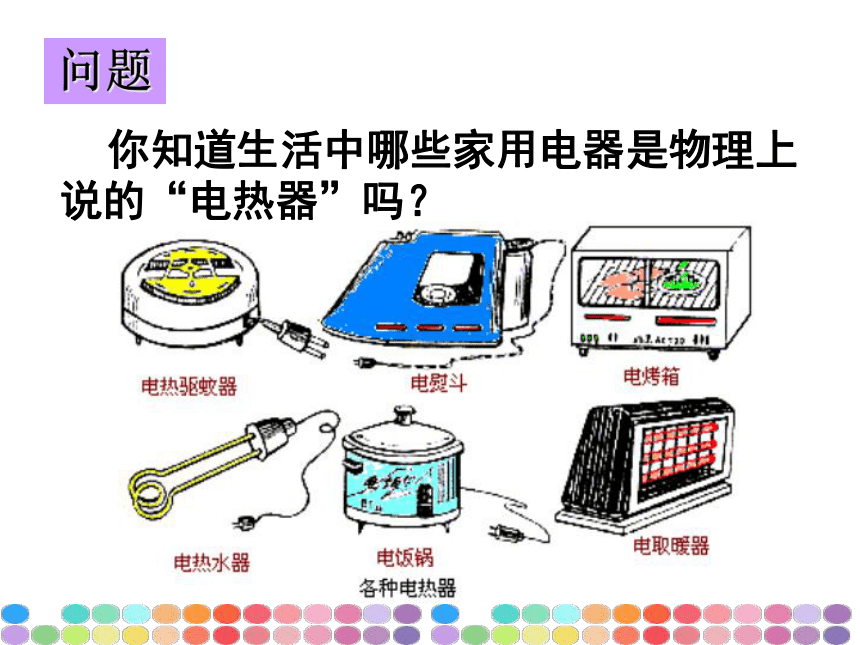

课件18张PPT。电热器 电流的热效应问题 你知道生活中哪些家用电器是物理上说的“电热器”吗？一、电流的热效应 导体中有电流通过的时候，导体要发热，这种现象叫做电流的热效应。 利用电流做功将电能转化为内能的装置，统称为电热器。问题11、灯泡和电线串联在电路中，电流相同，灯泡热得发光，电线却不怎么热，这是为什么？
2、相同的导线如果将灯泡换成大功率的电炉，电线将显著发热，甚至烧坏电线，这又是为什么？

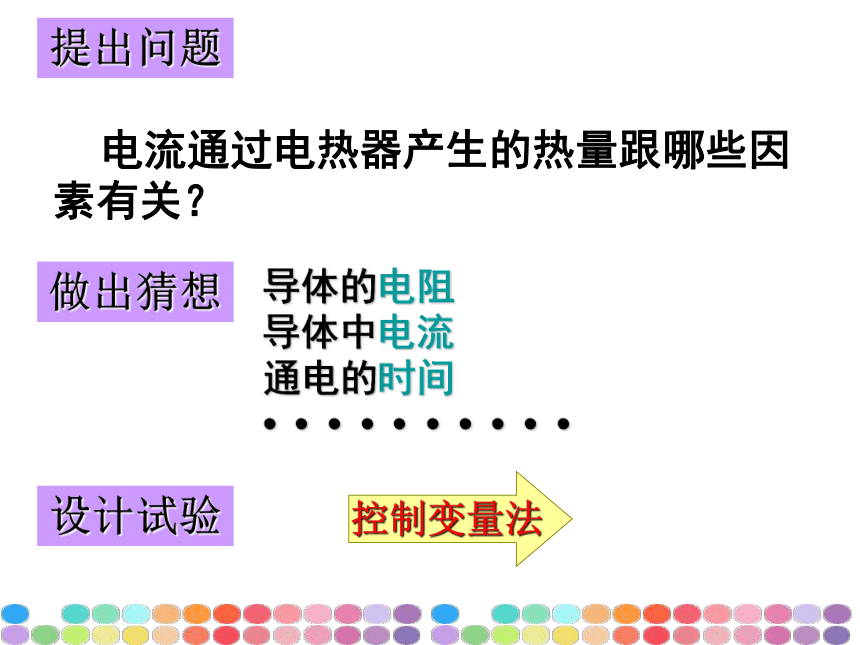

3、电熨斗，它通电的时间过长，会发生更多的热量，一不小心，就会坏衣料。提出问题 电流通过电热器产生的热量跟哪些因素有关？做出猜想导体的电阻
导体中电流
通电的时间

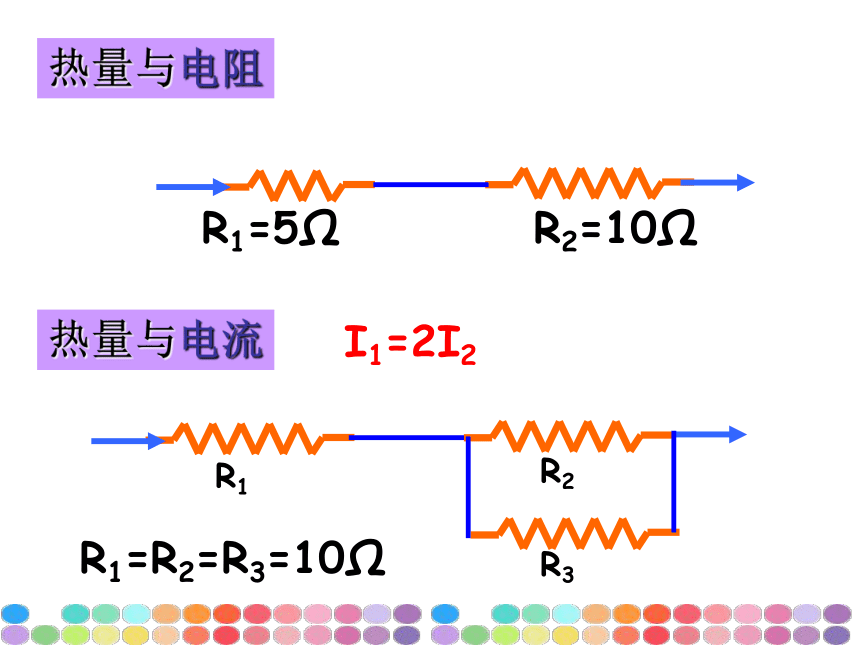

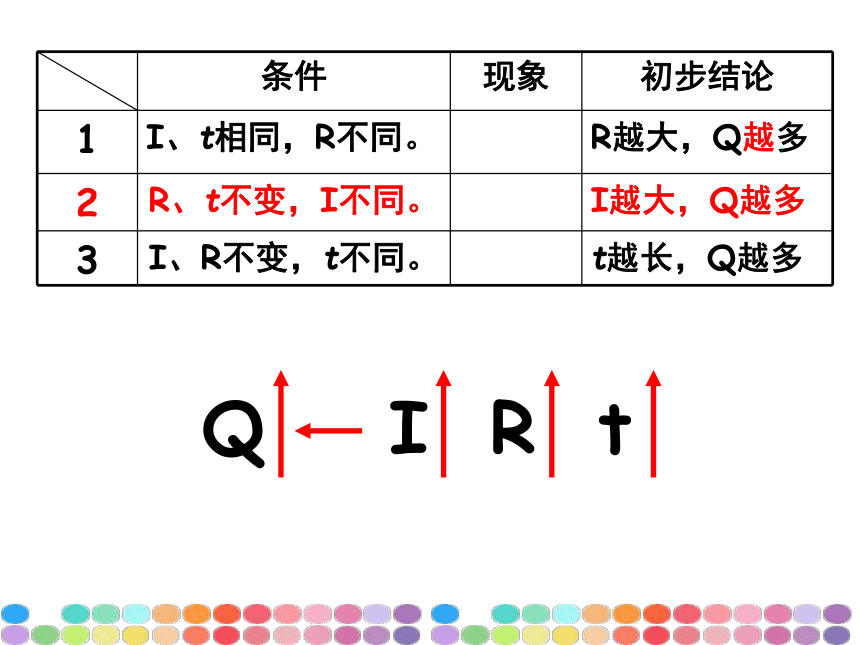

? ? ? ? ? ? ? ? ? ?设计试验控制变量法热量与电阻R1=5ΩR2=10Ω热量与电流R1=R2=R3=10ΩI1=2I2R1R2R3Q I R t试验结论结论1: 在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。
结论2: 在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多。
结论3: 在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多。二、焦耳定律１、内容：电流通过导体产生的热量与电流的平方成正比，与导体电阻成正比，与通电时间成正比。2、公式：Q 热= I2Rt?3、单位：I-A, R-Ω, t-s, Q-J?二、焦耳定律4、理论推导电能全部转化为内能Q热= I2Rt?Q热 = W = UIt纯电阻电路Q热 = W = U2/R =Pt普适式Q热≤W反馈练习一根60Ω的电阻丝接在36V的电源上，在5min内产生多少热量？一个20Ω的电阻，通过0.5A的电流2min，电阻上消耗的电能是_____,释放热量为___.
一个电阻通过0.2A的电流5min，电阻上产生的热量为600J.这个电阻的阻值是___ Ω
一个200Ω的电阻通电2min，电阻上消耗的电能是4.5×104J,则通过电阻的电流是___.
一个40Ω的电阻，通过0.3A的电流，则通电______min释放热量为2160J.随堂练习1随堂练习2两个电热器的电阻之比为4︰3，通过相同的电流，在相等的时间里产生的热量之比为_____；若两个电热器的电阻相同，通过的电流强度为1︰3，在相等的时间里产生的热量之比为______。4︰31︰9当0.2安的电流通过一金属线时产生的热量为Q1，若使通过的电流增加到0.4安时，在相同的时间内产生的热量为Q2，那么Q2是Q1的　(　　　 )
A、2倍　 B、4倍　 C、0.25倍　 D、0.5倍B随堂练习3问题21、课文前面“？” 中为什么“觉察不出和灯相连的电线发热”？
2、课文前面“？”中的和电炉相连的电线为什么显著发热？
3、从第四节的例题知道，额定电压相同的灯泡，额定功率越大，电阻越小，单位时间内产生的热量越多。可是按照焦耳定律，电阻越大，单位时间内产生的热量越多。二者似乎有矛盾，这是怎么回事？随堂练习4两根长度相同，粗细不等的镍铬合金电阻丝，串联以后接入电源两端，在相同的时间内电阻丝上的放热情况是（ ）
A、两根一样多　
B、粗的一根较多
C、细的一根多　　
D、缺少条件，无法判断
