电功和电热[下学期]

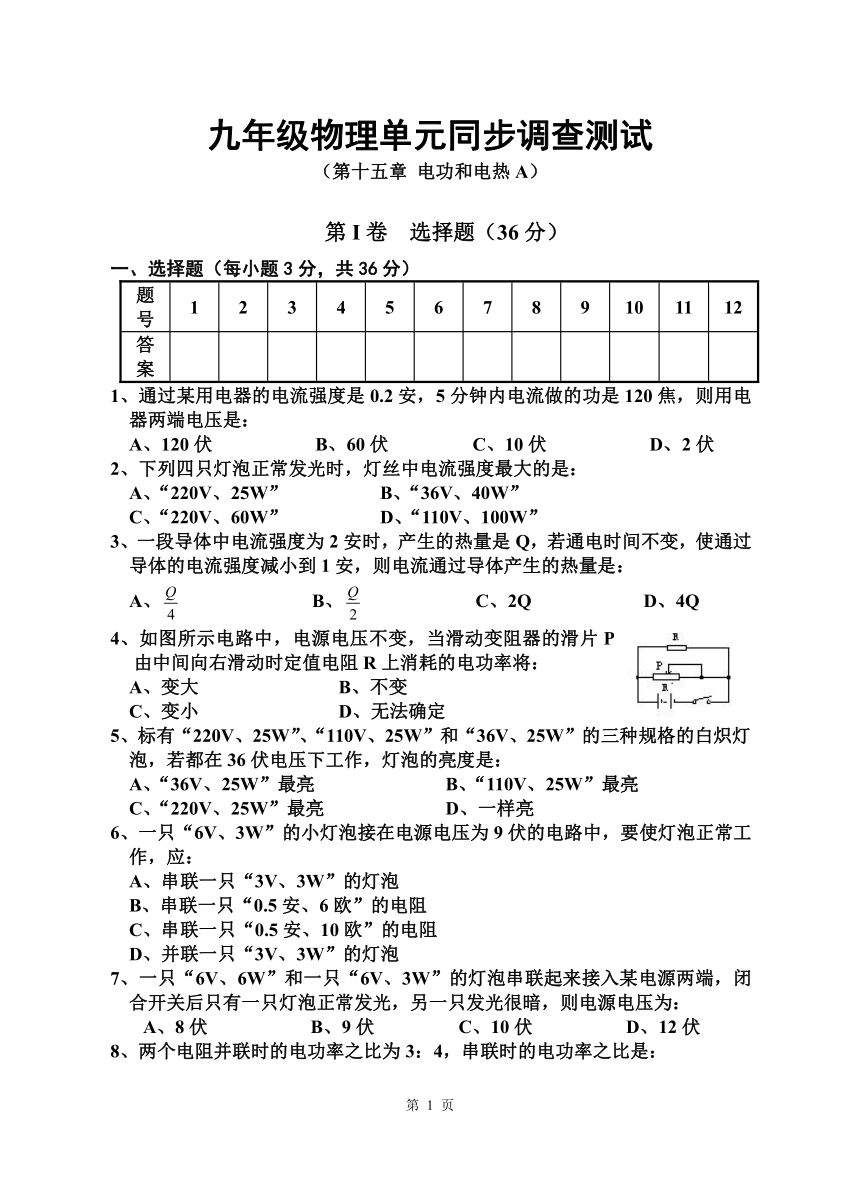

九年级物理单元同步调查测试
（第十五章 电功和电热A）
第I卷 选择题（36分）
一、选择题（每小题3分，共36分）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
1、通过某用电器的电流强度是0.2安，5分钟内电流做的功是120焦，则用电器两端电压是：
A、120伏 B、60伏 C、10伏 D、2伏
2、下列四只灯泡正常发光时，灯丝中电流强度最大的是：
A、“220V、25W” B、“36V、40W”
C、“220V、60W” D、“110V、100W”
3、一段导体中电流强度为2安时，产生的热量是Q，若通电时间不变，使通过导体的电流强度减小到1安，则电流通过导体产生的热量是：
A、 B、 C、2Q D、4Q
4、如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中间向右滑动时定值电阻R上消耗的电功率将：
A、变大 B、不变
C、变小 D、无法确定
5、标有“220V、25W”、“110V、25W”和“36V、25W”的三种规格的白炽灯泡，若都在36伏电压下工作，灯泡的亮度是：
A、“36V、25W”最亮 B、“110V、25W”最亮
C、“220V、25W”最亮 D、一样亮
6、一只“6V、3W”的小灯泡接在电源电压为9伏的电路中，要使灯泡正常工作，应：
A、串联一只“3V、3W”的灯泡
B、串联一只“0.5安、6欧”的电阻
C、串联一只“0.5安、10欧”的电阻
D、并联一只“3V、3W”的灯泡
7、一只“6V、6W”和一只“6V、3W”的灯泡串联起来接入某电源两端，闭合开关后只有一只灯泡正常发光，另一只发光很暗，则电源电压为：
A、8伏 B、9伏 C、10伏 D、12伏
8、两个电阻并联时的电功率之比为3：4，串联时的电功率之比是：
A、4：3 B、3：4 C、：2 D、2：
9、甲、乙两根电阻丝，给一壶水加热至沸腾，电源电压不变，若只用甲加热需t1分钟，若只用乙加热需t2分钟，把两根电阻丝并联后加热，则需用时间是：
A、t1+t2 B、 C、 D、
10、当发现有人触电时，下列措施中，绝不可以首先施行的是：
A、立即拉下总开关 B、迅速去拉触电人，使他脱离电源
C、紧急呼叫，求援 D、用干燥的木棒把电线挑开
11、下列说法中错误的是：
A、对人体安全的电压是36伏
B、家庭电路中不能用铜丝代替保险丝
C、电能表是用来测量用户消耗多少电能的仪表
D、家庭电路中的触电事故，都是人体直接或间接跟火线连通造成的
12、螺丝灯座的连接，应该是（ ）
A、螺丝口灯座与开关并联 B、零线接灯座的螺旋套
C、火线接灯座的螺旋套 D、开关一头接火线，一头接灯座的螺旋套
第II卷 非选择题（64分）
二、填空题：（每空1分，共27分）
13、5C电量通过2Ω的电阻，电流做功10J，则电阻两端的电压是 V，通过的电流强度是 A，通电时间是 秒，电阻消耗功率是 W。
14、1KW.h等于 J，如图为某同学家4月25日和6月25日电能表的示数，在这段时间他家用电 KW.h。
15、一度电所做的功，如果全部用来提升重物，可将 Kg的物体提高30米。（g=10牛/千克）
16、灯泡上标有“PZ220-100”的字样，表示该灯泡的 是220V，
是100W，灯泡正常工作时通过它的电流强度约是 A。1KW·h电可供该灯泡正常工作 h，或把它接在110V的电路中，它的实际功率是 W，额定功率是 W。
17、一只额定功率为1200瓦的电热水器，在220伏额定电压下使用，5min产生
焦的热量。
18、如图所示电路中，一个阻值是6Ω的电阻与一灯泡串联， 当S闭合时，“6V，3W”的灯泡能正常发光，当S断开时，灯的实际功率是_______瓦。
19、家庭中保险丝如果经常熔断，产生的原因可能是__________或____________。
20、如图为三孔插座的三个孔，其中a孔接________，b孔接_______，c孔接________。在家用电器上的三脚插头，与插座a相对应的脚，是跟家用电器的_______接通。
21、测电笔是用来辨别火线和零线的工具，使用时手一定要接触 的金属体，用__________接触电线，如果氖管发红光，表示接触的是__________线。
22、有三个定值电阻，其中R1=12Ω，R2=3Ω，R1>R3>R2，把它们并联在电压为6V的电源上，由此可知，电路总功率P的范围是 。
23、两个等值电阻串联在220V的电源上时，总电阻为R1，消耗的总功率为P1；并联在110V的电源上时，总电阻为R2，消耗的总功率为P2，则R1：R2= ，P1：P2= 。
三、作图与实验：（15分）
24、将图中螺丝口灯泡开关和带保险丝的插座，接在火线和零线上，（开关控制灯泡）（3分）
25、设计电路，要求用安装在不同地点的两个单刀双掷开关，随时都能控制同一盏灯的开和关。（3分）
26、欲测定额定电压为3.6V的小灯泡的额定功率（估计它的额定功率接近0.8W），现有如下器材：电源一个（电源电压恒为6V），电流表一只（量程为0~0.6A和0~3A），电压表一只（量程为0~3V和0~15V），开关一只，滑动变阻器、导线若干，
（1）在下列所给实物图中补画出所缺导线，使它成为一个完整电路。
（2）连接电路时，开关应断开，在闭合开关前，滑动变阻器的滑片应滑至 端（选填“A”或“B”）。
（3）在实验过程中，发现电压表“0~15V量程已损坏，则请你重新设计直接测定小灯泡额定功率的合理的电路图。（画在上面方框内）
（4）接重新设计的电路进行实验时，闭合开关，调节滑动变阻器的滑片，待电压表读数为 V，小灯泡恰好正常发光，且对应电流表读数如图所示，小灯泡的额定电流为 A，额定功率为 W。
（5）若实验室提供如下四种规格的滑动变阻器：“10Ω 1A”、“15Ω 1.5A”、“20Ω 2A”、“50Ω 2A”，则在整个实验过程中，应选用 规格滑动变阻器为宜。
四、计算与设计（22分）
27、如图所示，AB间电压不变，当S断开时，电流表示数为0.2安，当S闭合时，电流表示数为0.6安，R2上消耗的电功率为1.2瓦，求R1、R2的阻值
28、有一只小灯泡，当它与4欧的电阻串联后接入12伏的电源时，灯泡正常发光，灯泡的电功率是8瓦，求：①小灯泡工作时灯丝的电阻②小灯泡的额定电压
29、两个小灯泡都标有“6V，3W”字样和一个R=6Ω的电阻连接如图13。
①S1、S2都闭合时，L1正常发光，此时电流表示数为多大？R消耗功率为多大？
②当S1、S2都断开时，L1的实际功率为多大？
③10分钟内整个电路电流做的功为多大？
30、如图所示，虚框内有两个阻值相同的电阻，R1、R2与一个开关S1，当S1闭合时，A表读数和电路总功率均变大，请在框内画出两种可能的连接电路图。
参考答案
一、选择题：
D、B、A、B、A、B、B、A、B、B、A、B
二、填空题：
13、2、1、5、2；14、3.6×106、54.9；15、1.2×104；16、额定电压、额定功率、0.45、10、25、100；17、3.6×105；18、1.33；19、短路、总功率过大；20、地线、零线、火线、金属外壳；21、笔尾金属电极、笔尖金属电极、火；22、18W~27W；23、4：1、1：4。
三、作图与实验：
24-25略，26、（1）略；（2）A；（3）略；（4）2.4、0.2、0.72；（5）15Ω 1.5A。
四、计算题：
27、15Ω、7.5Ω；28、8Ω、8V或2Ω、4V；29、(1) 1.5A、6W （2）0.75W （3）900J 30、略。
第 1 页
